Кінцева фреза

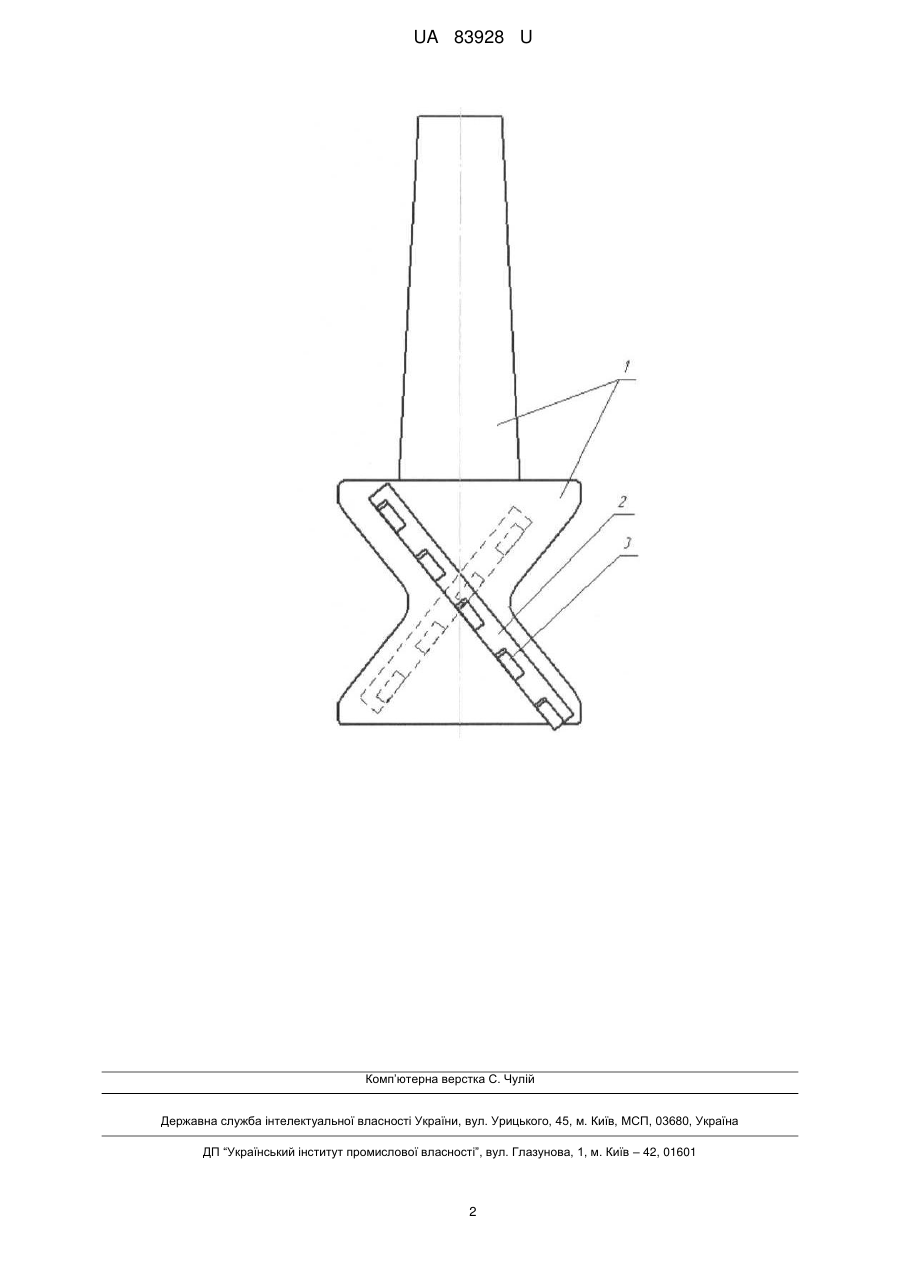

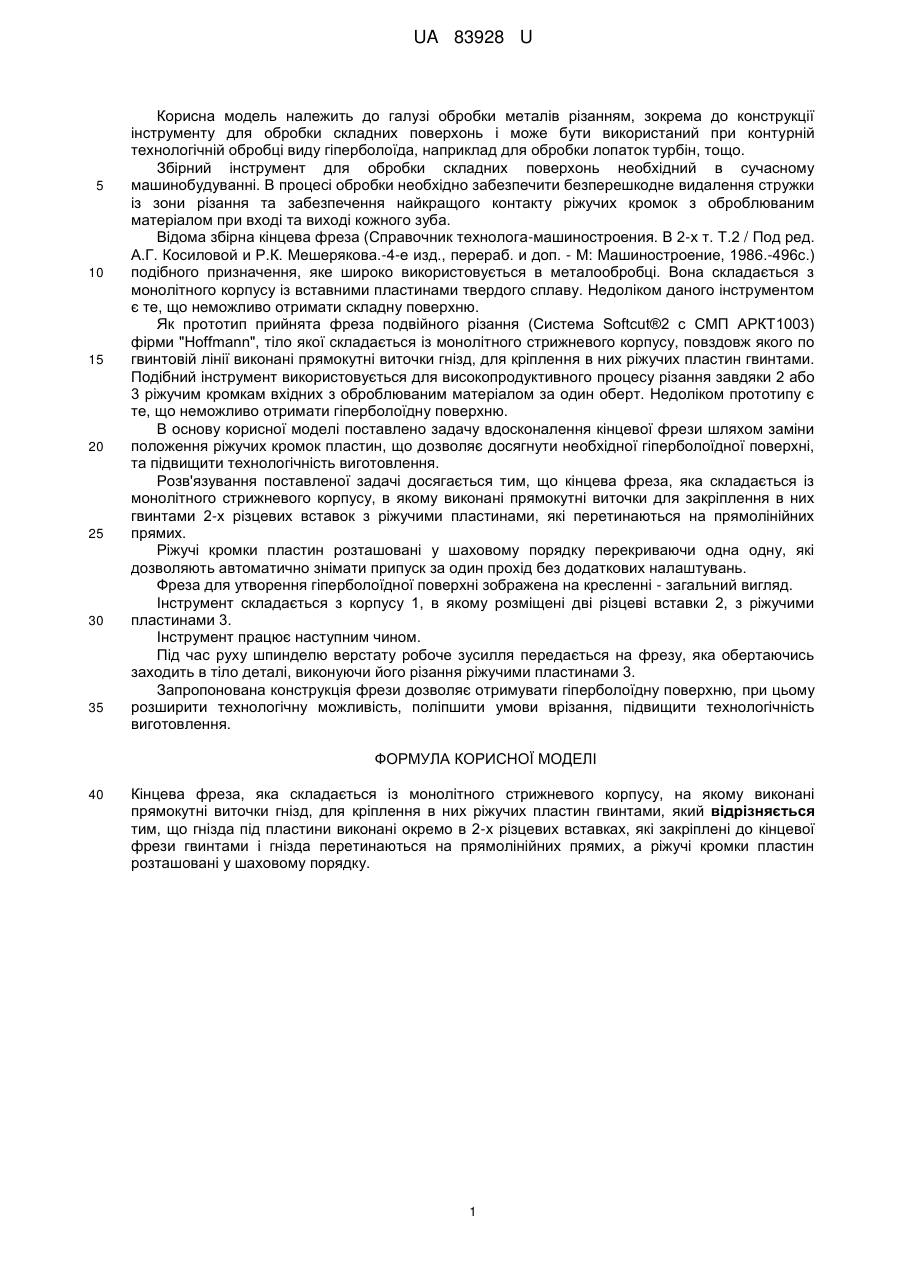

Реферат: UA 83928 U UA 83928 U 5 10 15 20 25 30 35 Корисна модель належить до галузі обробки металів різанням, зокрема до конструкції інструменту для обробки складних поверхонь і може бути використаний при контурній технологічній обробці виду гіперболоїда, наприклад для обробки лопаток турбін, тощо. Збірний інструмент для обробки складних поверхонь необхідний в сучасному машинобудуванні. В процесі обробки необхідно забезпечити безперешкодне видалення стружки із зони різання та забезпечення найкращого контакту ріжучих кромок з оброблюваним матеріалом при вході та виході кожного зуба. Відома збірна кінцева фреза (Справочник технолога-машиностроения. В 2-х т. Т.2 / Под ред. А.Г. Косиловой и Р.К. Мешерякова.-4-е изд., перераб. и доп. - М: Машиностроение, 1986.-496с.) подібного призначення, яке широко використовується в металообробці. Вона складається з монолітного корпусу із вставними пластинами твердого сплаву. Недоліком даного інструментом є те, що неможливо отримати складну поверхню. Як прототип прийнята фреза подвійного різання (Система Softcut®2 с СМП АРКТ1003) фірми "Hoffmann", тіло якої складається із монолітного стрижневого корпусу, повздовж якого по гвинтовій лінії виконані прямокутні виточки гнізд, для кріплення в них ріжучих пластин гвинтами. Подібний інструмент використовується для високопродуктивного процесу різання завдяки 2 або 3 ріжучим кромкам вхідних з оброблюваним матеріалом за один оберт. Недоліком прототипу є те, що неможливо отримати гіперболоїдну поверхню. В основу корисної моделі поставлено задачу вдосконалення кінцевої фрези шляхом заміни положення ріжучих кромок пластин, що дозволяє досягнути необхідної гіперболоїдної поверхні, та підвищити технологічність виготовлення. Розв'язування поставленої задачі досягається тим, що кінцева фреза, яка складається із монолітного стрижневого корпусу, в якому виконані прямокутні виточки для закріплення в них гвинтами 2-х різцевих вставок з ріжучими пластинами, які перетинаються на прямолінійних прямих. Ріжучі кромки пластин розташовані у шаховому порядку перекриваючи одна одну, які дозволяють автоматично знімати припуск за один прохід без додаткових налаштувань. Фреза для утворення гіперболоїдної поверхні зображена на кресленні - загальний вигляд. Інструмент складається з корпусу 1, в якому розміщені дві різцеві вставки 2, з ріжучими пластинами 3. Інструмент працює наступним чином. Під час руху шпинделю верстату робоче зусилля передається на фрезу, яка обертаючись заходить в тіло деталі, виконуючи його різання ріжучими пластинами 3. Запропонована конструкція фрези дозволяє отримувати гіперболоїдну поверхню, при цьому розширити технологічну можливість, поліпшити умови врізання, підвищити технологічність виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Кінцева фреза, яка складається із монолітного стрижневого корпусу, на якому виконані прямокутні виточки гнізд, для кріплення в них ріжучих пластин гвинтами, який відрізняється тим, що гнізда під пластини виконані окремо в 2-х різцевих вставках, які закріплені до кінцевої фрези гвинтами і гнізда перетинаються на прямолінійних прямих, а ріжучі кромки пластин розташовані у шаховому порядку. 1 UA 83928 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
