Фреза

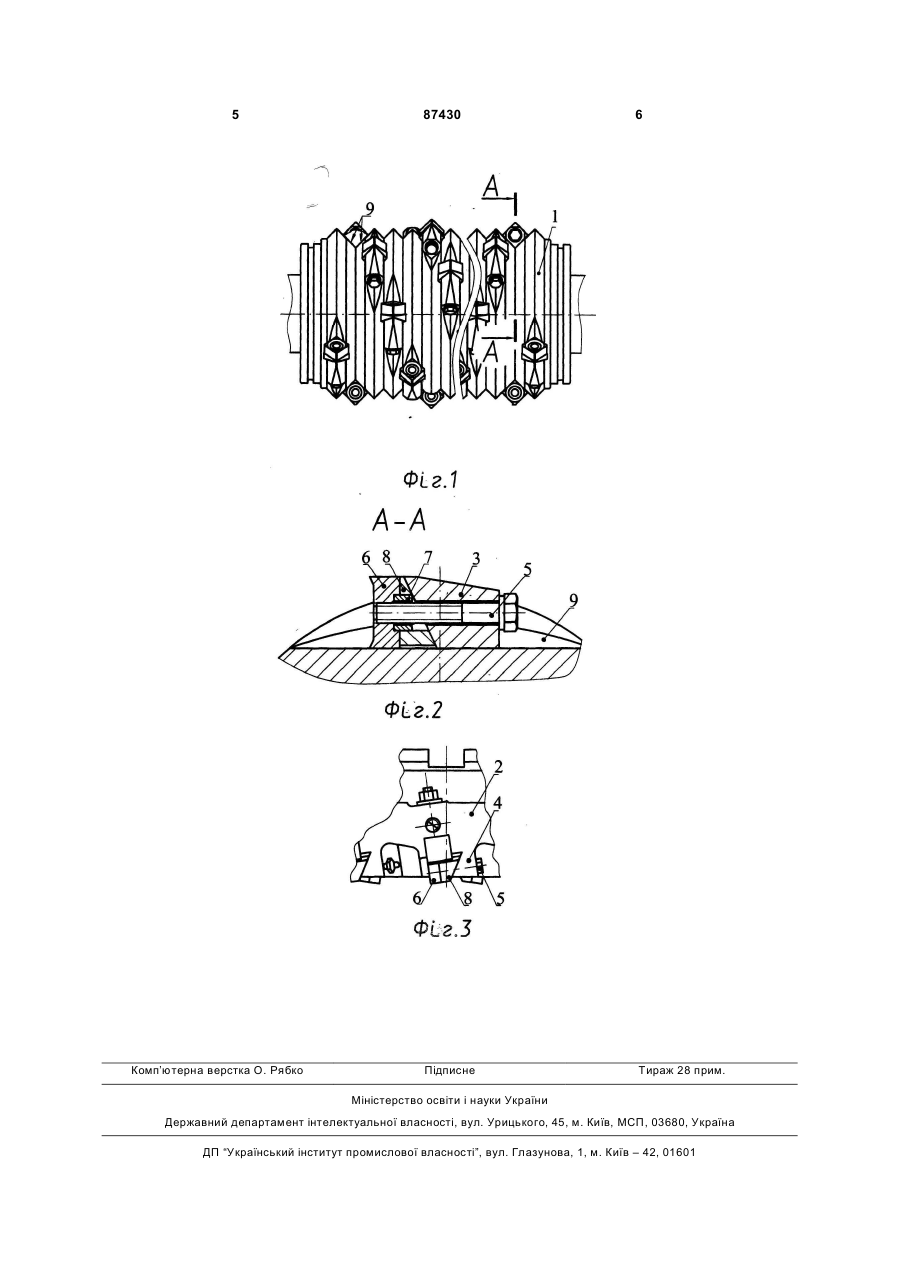

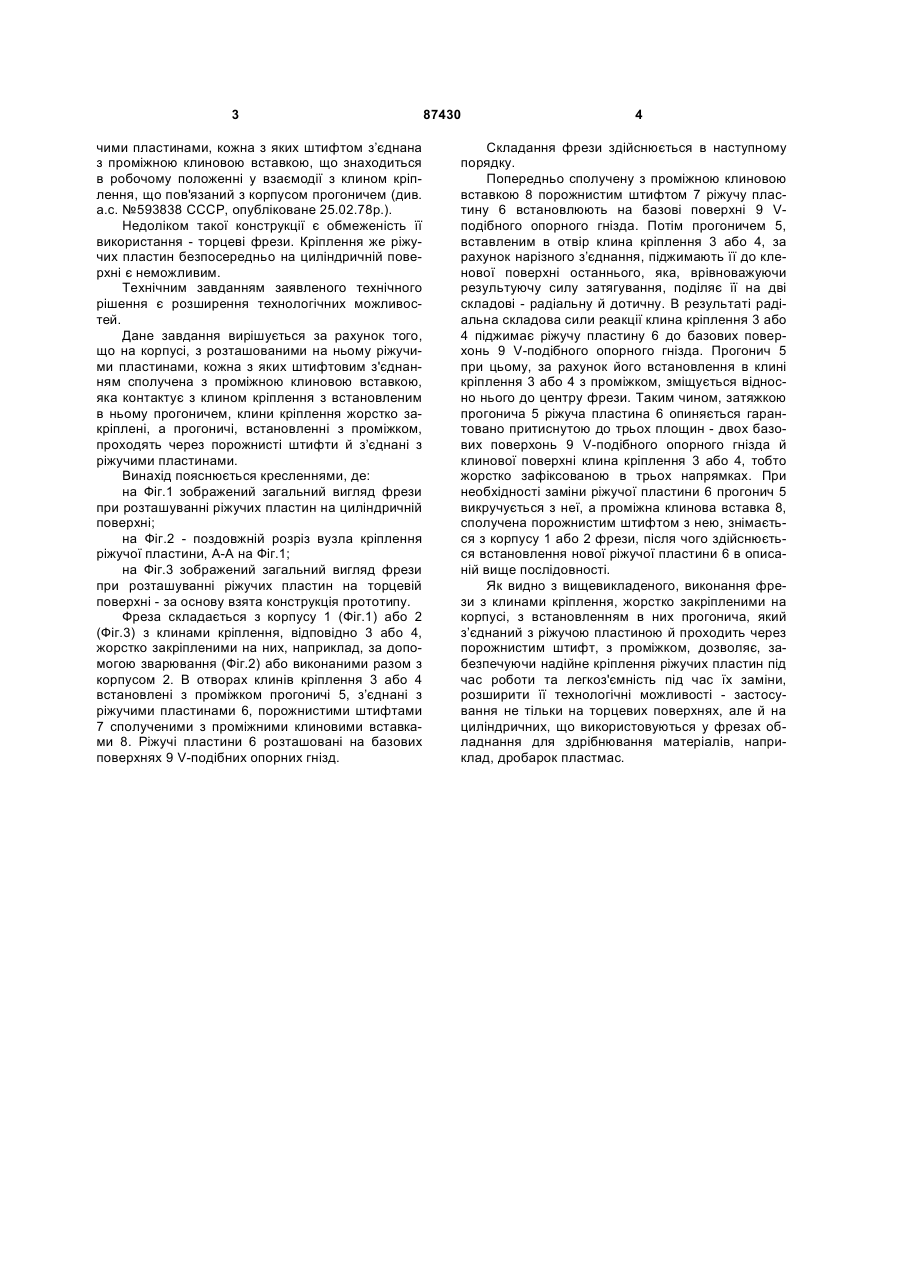

Фреза, яка містить корпус з розташованими на ньому ріжучими пластинами, кожна з яких штифтовим з'єднанням сполучена з проміжною клиновою вставкою, яка контактує з клином кріплення з встановленим на ньому прогоничем, яка відрізняється тим, що прогонич, з проміжком встановлений в отворі клина кріплення, жорстко закріпленого на корпусі, через порожнистий штифт з'єднаний з ріжучою пластиною. Винахід належить до галузі механічної обробки матеріалів, а саме до ріжучих інструментів, і може бути використаним у фрезерних верстатах, дробарках полімерних матеріалів і т.п. обладнанні. Відомою є фреза, на циліндричному корпусі якої розташовані бобишки, приварені до нього, з встановленим в отворі кожної з них прогоничем, який з’єднаний з ріжучою пластиною й притискує її в робочому положенні до бобишки (див. заявку №2004/0118958 США, опубліковану 24 червня 2004р.). Недоліком такої конструкції є низька надійність кріплення ріжучої пластини, так як радіальну складову сили різання сприймають контактуючі поверхні - за рахунок сили тертя між ними, яка виникає під час затяжки прогонича, що при циклічності навантаження й значності її величини веде до зношення мікрочастин цих поверхонь, тобто до навантаження, безпосередньо, самого прогонича. Останнє ж є причиною його відгвинчування або зрізання. Є відомою фреза, яка містить жорстко розташовані на багатогранному корпусі бобишки, з встановленому на кожній прогоничем, поєднаним з ріжучою пластиною, виконаною з Т-подібним пазом, який взаємодіє в робочому положенні з аналогічною направляючою на бобишці (патент №6375106 США, опублікований 23 квітня 2002p.). Забезпечуючи надійне кріплення ріжучих пластин, дане технічне рішення є дуже складним за конструкцією й трудомістким у виробництві, так як містить прецизійний вузол - Т-подібні напрямні, що сприймають радіальне навантаження, а також проміжні захисноупорні сегменти, розташовані також на Т-подібних напрямних між ріжучими пластинами, та які протидіють тільки дотичній складової сили різання, хоч клинова пара дозволяє забезпечити відповідну протидію результуючій силі різання. Найбільш близьким аналогом даного винаходу, тобто прототипом, є фреза, яка містить циліндричний корпус з розташованими на ньому ріжу (19) UA (11) 87430 (13) C2 (21) u200710418 (22) 20.09.2007 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) МАРЧЕНКО ВІКТОР МИХАЙЛОВИЧ, BY, ПЕТРОВИЧ ТАДЕУШ ЕДУАРДОВИЧ, BY, КАРПОВ ІГОР ГЕНАДІЙОВИЧ, BY (73) БАРАНОВИЧСЬКИЙ ВЕРСТАТОБУДІВЕЛЬНИЙ ЗАВОД ЗАКРИТОГО АКЦІОНЕРНОГО ТОВАРИСТВА "АТЛАНТ", BY (56) US 6375106 B1, 23.04.2002 SU 593838, 25.02.1978. Бюл.№7 UA 23399 A, 31.08.1998. Бюл.№4 UA 77508 C2, 15.12.2006. Бюл.№12 SU 965632, 15.10.1982. Бюл.№38 SU 1056883 A, 23.11.1983. Бюл.№43 SU 1114499 A, 23.09.1984. Бюл.№35 3 чими пластинами, кожна з яких штифтом з’єднана з проміжною клиновою вставкою, що знаходиться в робочому положенні у взаємодії з клином кріплення, що пов'язаний з корпусом прогоничем (див. а.с. №593838 СССР, опубліковане 25.02.78р.). Недоліком такої конструкції є обмеженість її використання - торцеві фрези. Кріплення же ріжучих пластин безпосередньо на циліндричній поверхні є неможливим. Технічним завданням заявленого технічного рішення є розширення технологічних можливостей. Дане завдання вирішується за рахунок того, що на корпусі, з розташованими на ньому ріжучими пластинами, кожна з яких штифтовим з'єднанням сполучена з проміжною клиновою вставкою, яка контактує з клином кріплення з встановленим в ньому прогоничем, клини кріплення жорстко закріплені, а прогоничі, встановленні з проміжком, проходять через порожнисті штифти й з’єднані з ріжучими пластинами. Винахід пояснюється кресленнями, де: на Фіг.1 зображений загальний вигляд фрези при розташуванні ріжучих пластин на циліндричній поверхні; на Фіг.2 - поздовжній розріз вузла кріплення ріжучої пластини, А-А на Фіг.1; на Фіг.3 зображений загальний вигляд фрези при розташуванні ріжучих пластин на торцевій поверхні - за основу взята конструкція прототипу. Фреза складається з корпусу 1 (Фіг.1) або 2 (Фіг.3) з клинами кріплення, відповідно 3 або 4, жорстко закріпленими на них, наприклад, за допомогою зварювання (Фіг.2) або виконаними разом з корпусом 2. В отворах клинів кріплення 3 або 4 встановлені з проміжком прогоничі 5, з’єднані з ріжучими пластинами 6, порожнистими штифтами 7 сполученими з проміжними клиновими вставками 8. Ріжучі пластини 6 розташовані на базових поверхнях 9 V-подібних опорних гнізд. 87430 4 Складання фрези здійснюється в наступному порядку. Попередньо сполучену з проміжною клиновою вставкою 8 порожнистим штифтом 7 ріжучу пластину 6 встановлюють на базові поверхні 9 Vподібного опорного гнізда. Потім прогоничем 5, вставленим в отвір клина кріплення 3 або 4, за рахунок нарізного з’єднання, піджимають її до кленової поверхні останнього, яка, врівноважуючи результуючу силу затягування, поділяє її на дві складові - радіальну й дотичну. В результаті радіальна складова сили реакції клина кріплення 3 або 4 піджимає ріжучу пластину 6 до базових поверхонь 9 V-подібного опорного гнізда. Прогонич 5 при цьому, за рахунок його встановлення в клині кріплення 3 або 4 з проміжком, зміщується відносно нього до центру фрези. Таким чином, затяжкою прогонича 5 ріжуча пластина 6 опиняється гарантовано притиснутою до трьох площин - двох базових поверхонь 9 V-подібного опорного гнізда й клинової поверхні клина кріплення 3 або 4, тобто жорстко зафіксованою в трьох напрямках. При необхідності заміни ріжучої пластини 6 прогонич 5 викручується з неї, а проміжна клинова вставка 8, сполучена порожнистим штифтом з нею, знімається з корпусу 1 або 2 фрези, після чого здійснюється встановлення нової ріжучої пластини 6 в описаній вище послідовності. Як видно з вищевикладеного, виконання фрези з клинами кріплення, жорстко закріпленими на корпусі, з встановленням в них прогонича, який з’єднаний з ріжучою пластиною й проходить через порожнистим штифт, з проміжком, дозволяє, забезпечуючи надійне кріплення ріжучих пластин під час роботи та легкоз'ємність під час їх заміни, розширити її технологічні можливості - застосування не тільки на торцевих поверхнях, але й на циліндричних, що використовуються у фрезах обладнання для здрібнювання матеріалів, наприклад, дробарок пластмас. 5 Комп’ютерна верстка О. Рябко 87430 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
