Спосіб укріплення мокрого схилу водозахисної дамби

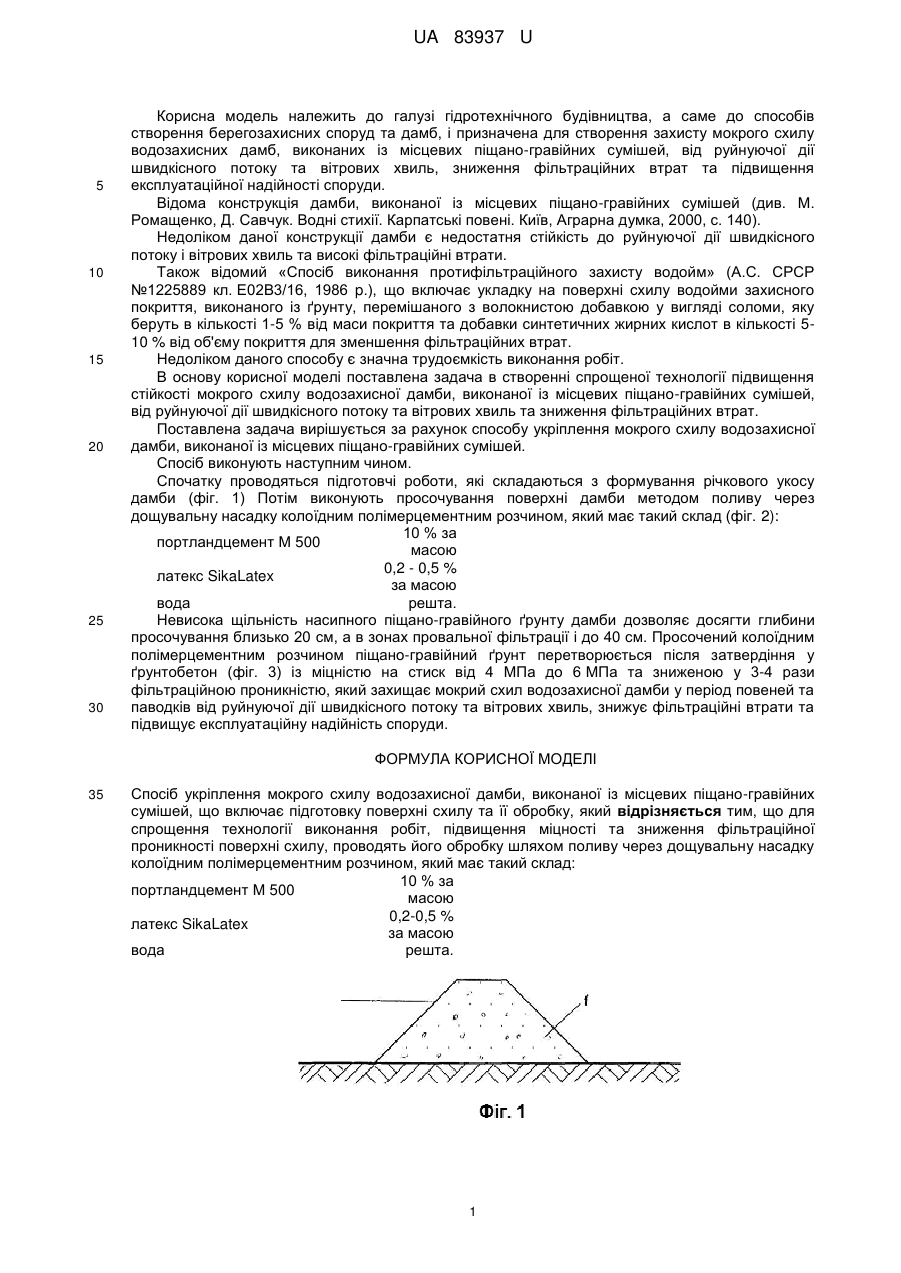

Реферат: Спосіб укріплення мокрого схилу водозахисної дамби, виконаної із місцевих піщано-гравійних сумішей, включає підготовку поверхні схилу та її обробку. Для спрощення технології виконання робіт, підвищення міцності та зниження фільтраційної проникності поверхні схилу, проводять його обробку шляхом поливу через дощувальну насадку колоїдним полімерцементним розчином. UA 83937 U (54) СПОСІБ УКРІПЛЕННЯ МОКРОГО СХИЛУ ВОДОЗАХИСНОЇ ДАМБИ UA 83937 U UA 83937 U 5 10 15 20 25 30 Корисна модель належить до галузі гідротехнічного будівництва, а саме до способів створення берегозахисних споруд та дамб, і призначена для створення захисту мокрого схилу водозахисних дамб, виконаних із місцевих піщано-гравійних сумішей, від руйнуючої дії швидкісного потоку та вітрових хвиль, зниження фільтраційних втрат та підвищення експлуатаційної надійності споруди. Відома конструкція дамби, виконаної із місцевих піщано-гравійних сумішей (див. М. Ромащенко, Д. Савчук. Водні стихії. Карпатські повені. Київ, Аграрна думка, 2000, с. 140). Недоліком даної конструкції дамби є недостатня стійкість до руйнуючої дії швидкісного потоку і вітрових хвиль та високі фільтраційні втрати. Також відомий «Спосіб виконання протифільтраційного захисту водойм» (А.С. СРСР №1225889 кл. Ε02В3/16, 1986 p.), що включає укладку на поверхні схилу водойми захисного покриття, виконаного із ґрунту, перемішаного з волокнистою добавкою у вигляді соломи, яку беруть в кількості 1-5 % від маси покриття та добавки синтетичних жирних кислот в кількості 510 % від об'єму покриття для зменшення фільтраційних втрат. Недоліком даного способу є значна трудоємкість виконання робіт. В основу корисної моделі поставлена задача в створенні спрощеної технології підвищення стійкості мокрого схилу водозахисної дамби, виконаної із місцевих піщано-гравійних сумішей, від руйнуючої дії швидкісного потоку та вітрових хвиль та зниження фільтраційних втрат. Поставлена задача вирішується за рахунок способу укріплення мокрого схилу водозахисної дамби, виконаної із місцевих піщано-гравійних сумішей. Спосіб виконують наступним чином. Спочатку проводяться підготовчі роботи, які складаються з формування річкового укосу дамби (фіг. 1) Потім виконують просочування поверхні дамби методом поливу через дощувальну насадку колоїдним полімерцементним розчином, який має такий склад (фіг. 2): 10 % за портландцемент Μ 500 масою 0,2 - 0,5 % латекс SikaLatex за масою вода решта. Невисока щільність насипного піщано-гравійного ґрунту дамби дозволяє досягти глибини просочування близько 20 см, а в зонах провальної фільтрації і до 40 см. Просочений колоїдним полімерцементним розчином піщано-гравійний ґрунт перетворюється після затвердіння у ґрунтобетон (фіг. 3) із міцністю на стиск від 4 МПа до 6 МПа та зниженою у 3-4 рази фільтраційною проникністю, який захищає мокрий схил водозахисної дамби у період повеней та паводків від руйнуючої дії швидкісного потоку та вітрових хвиль, знижує фільтраційні втрати та підвищує експлуатаційну надійність споруди. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб укріплення мокрого схилу водозахисної дамби, виконаної із місцевих піщано-гравійних сумішей, що включає підготовку поверхні схилу та її обробку, який відрізняється тим, що для спрощення технології виконання робіт, підвищення міцності та зниження фільтраційної проникності поверхні схилу, проводять його обробку шляхом поливу через дощувальну насадку колоїдним полімерцементним розчином, який має такий склад: 10 % за портландцемент Μ 500 масою 0,2-0,5 % латекс SikaLatex за масою вода решта. 1 UA 83937 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
