Силовий кабель з пластмасовою ізоляцією

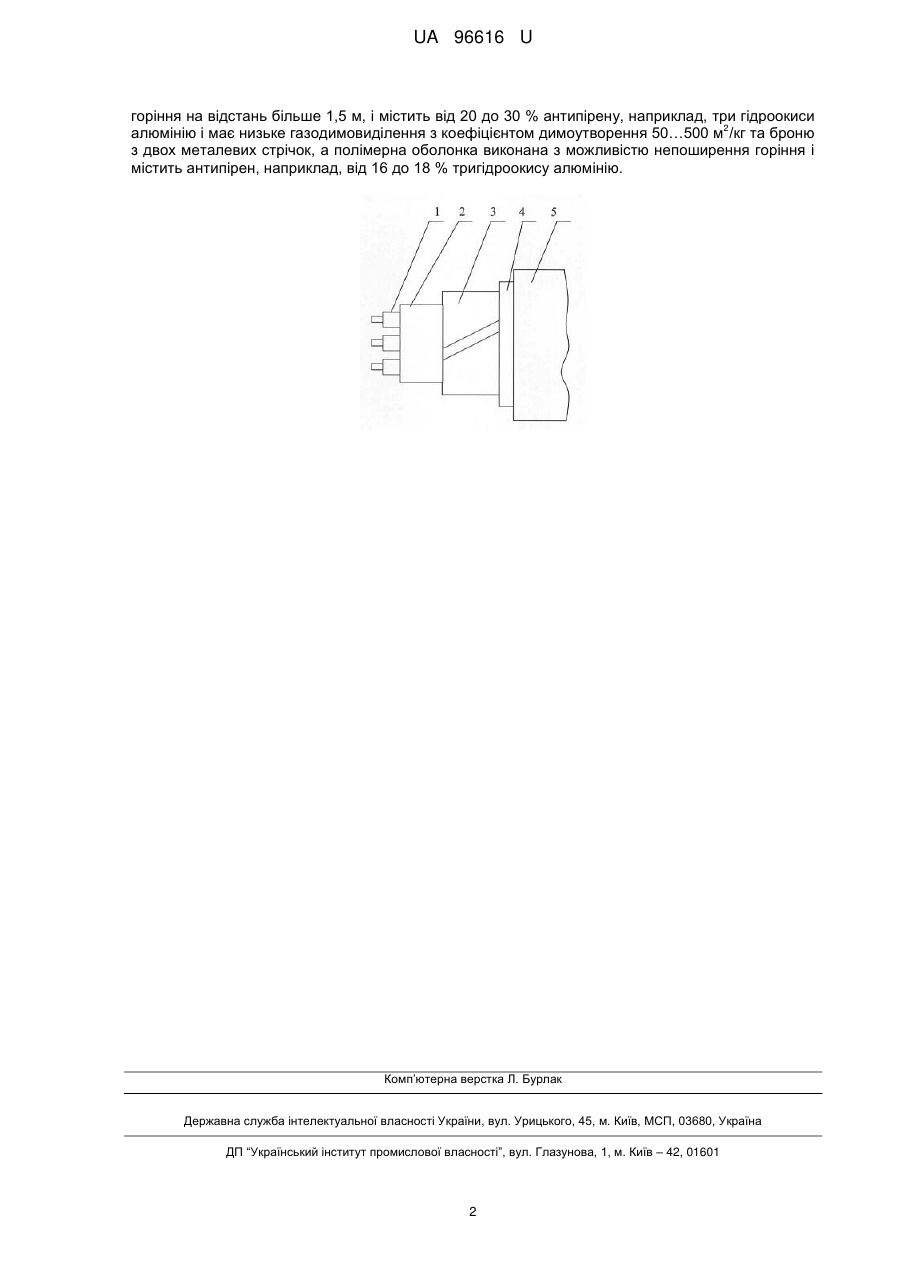

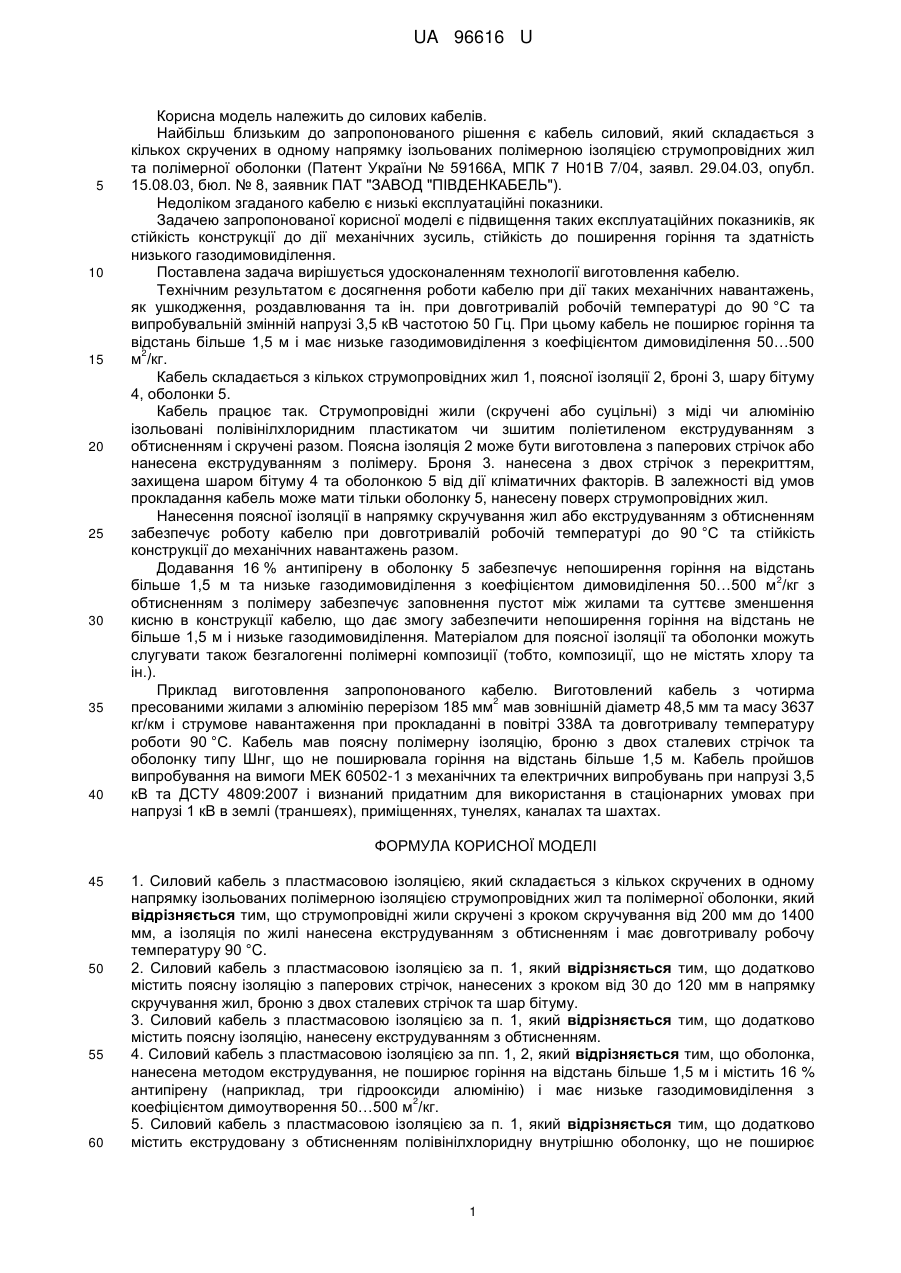

Реферат: Силовий кабель з пластмасовою ізоляцією, який складається з кількох скручених в одному напрямку ізольованих полімерною ізоляцією струмопровідних жил та полімерної оболонки, причому струмопровідні жили скручені з кроком скручування від 200 мм до 1400 мм, а ізоляція по жилі нанесена екструдуванням з обтисненням і має довготривалу робочу температуру 90 °C. UA 96616 U (12) UA 96616 U UA 96616 U 5 10 15 20 25 30 35 40 Корисна модель належить до силових кабелів. Найбільш близьким до запропонованого рішення є кабель силовий, який складається з кількох скручених в одному напрямку ізольованих полімерною ізоляцією струмопровідних жил та полімерної оболонки (Патент України № 59166А, МПК 7 H01B 7/04, заявл. 29.04.03, опубл. 15.08.03, бюл. № 8, заявник ПАТ "ЗАВОД "ПІВДЕНКАБЕЛЬ"). Недоліком згаданого кабелю є низькі експлуатаційні показники. Задачею запропонованої корисної моделі є підвищення таких експлуатаційних показників, як стійкість конструкції до дії механічних зусиль, стійкість до поширення горіння та здатність низького газодимовиділення. Поставлена задача вирішується удосконаленням технології виготовлення кабелю. Технічним результатом є досягнення роботи кабелю при дії таких механічних навантажень, як ушкодження, роздавлювання та ін. при довготривалій робочій температурі до 90 °C та випробувальній змінній напрузі 3,5 кВ частотою 50 Гц. При цьому кабель не поширює горіння та відстань більше 1,5 м і має низьке газодимовиділення з коефіцієнтом димовиділення 50…500 2 м /кг. Кабель складається з кількох струмопровідних жил 1, поясної ізоляції 2, броні 3, шару бітуму 4, оболонки 5. Кабель працює так. Струмопровідні жили (скручені або суцільні) з міді чи алюмінію ізольовані полівінілхлоридним пластикатом чи зшитим поліетиленом екструдуванням з обтисненням і скручені разом. Поясна ізоляція 2 може бути виготовлена з паперових стрічок або нанесена екструдуванням з полімеру. Броня 3. нанесена з двох стрічок з перекриттям, захищена шаром бітуму 4 та оболонкою 5 від дії кліматичних факторів. В залежності від умов прокладання кабель може мати тільки оболонку 5, нанесену поверх струмопровідних жил. Нанесення поясної ізоляції в напрямку скручування жил або екструдуванням з обтисненням забезпечує роботу кабелю при довготривалій робочій температурі до 90 °C та стійкість конструкції до механічних навантажень разом. Додавання 16 % антипірену в оболонку 5 забезпечує непоширення горіння на відстань 2 більше 1,5 м та низьке газодимовиділення з коефіцієнтом димовиділення 50…500 м /кг з обтисненням з полімеру забезпечує заповнення пустот між жилами та суттєве зменшення кисню в конструкції кабелю, що дає змогу забезпечити непоширення горіння на відстань не більше 1,5 м і низьке газодимовиділення. Матеріалом для поясної ізоляції та оболонки можуть слугувати також безгалогенні полімерні композиції (тобто, композиції, що не містять хлору та ін.). Приклад виготовлення запропонованого кабелю. Виготовлений кабель з чотирма 2 пресованими жилами з алюмінію перерізом 185 мм мав зовнішній діаметр 48,5 мм та масу 3637 кг/км і струмове навантаження при прокладанні в повітрі 338А та довготривалу температуру роботи 90 °C. Кабель мав поясну полімерну ізоляцію, броню з двох сталевих стрічок та оболонку типу Шнг, що не поширювала горіння на відстань більше 1,5 м. Кабель пройшов випробування на вимоги МЕК 60502-1 з механічних та електричних випробувань при напрузі 3,5 кВ та ДСТУ 4809:2007 і визнаний придатним для використання в стаціонарних умовах при напрузі 1 кВ в землі (траншеях), приміщеннях, тунелях, каналах та шахтах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Силовий кабель з пластмасовою ізоляцією, який складається з кількох скручених в одному напрямку ізольованих полімерною ізоляцією струмопровідних жил та полімерної оболонки, який відрізняється тим, що струмопровідні жили скручені з кроком скручування від 200 мм до 1400 мм, а ізоляція по жилі нанесена екструдуванням з обтисненням і має довготривалу робочу температуру 90 °C. 2. Силовий кабель з пластмасовою ізоляцією за п. 1, який відрізняється тим, що додатково містить поясну ізоляцію з паперових стрічок, нанесених з кроком від 30 до 120 мм в напрямку скручування жил, броню з двох сталевих стрічок та шар бітуму. 3. Силовий кабель з пластмасовою ізоляцією за п. 1, який відрізняється тим, що додатково містить поясну ізоляцію, нанесену екструдуванням з обтисненням. 4. Силовий кабель з пластмасовою ізоляцією за пп. 1, 2, який відрізняється тим, що оболонка, нанесена методом екструдування, не поширює горіння на відстань більше 1,5 м і містить 16 % антипірену (наприклад, три гідрооксиди алюмінію) і має низьке газодимовиділення з 2 коефіцієнтом димоутворення 50…500 м /кг. 5. Силовий кабель з пластмасовою ізоляцією за п. 1, який відрізняється тим, що додатково містить екструдовану з обтисненням полівінілхлоридну внутрішню оболонку, що не поширює 1 UA 96616 U горіння на відстань більше 1,5 м, і містить від 20 до 30 % антипірену, наприклад, три гідроокиси 2 алюмінію і має низьке газодимовиділення з коефіцієнтом димоутворення 50…500 м /кг та броню з двох металевих стрічок, а полімерна оболонка виконана з можливістю непоширення горіння і містить антипірен, наприклад, від 16 до 18 % тригідроокису алюмінію. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
