Складний стіл

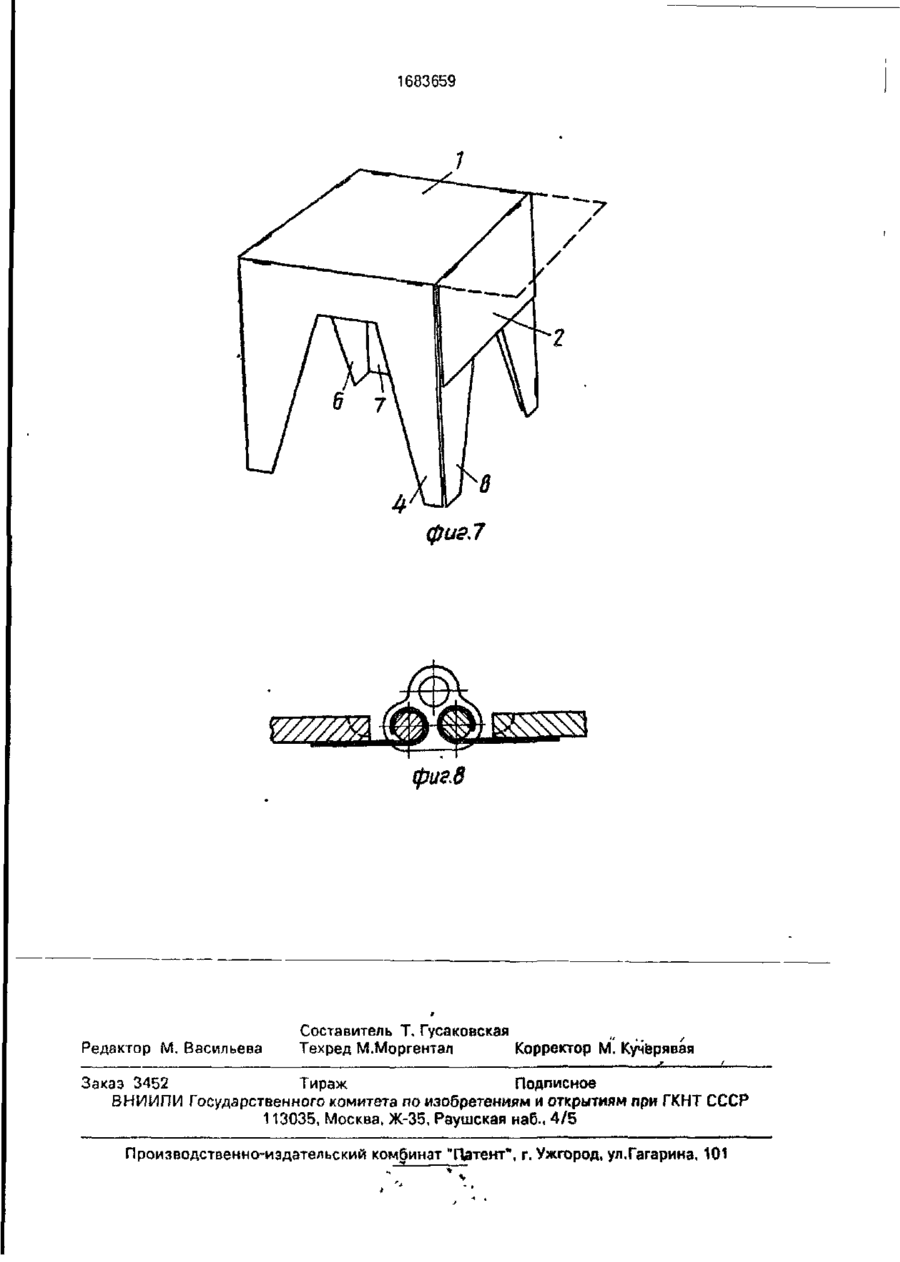

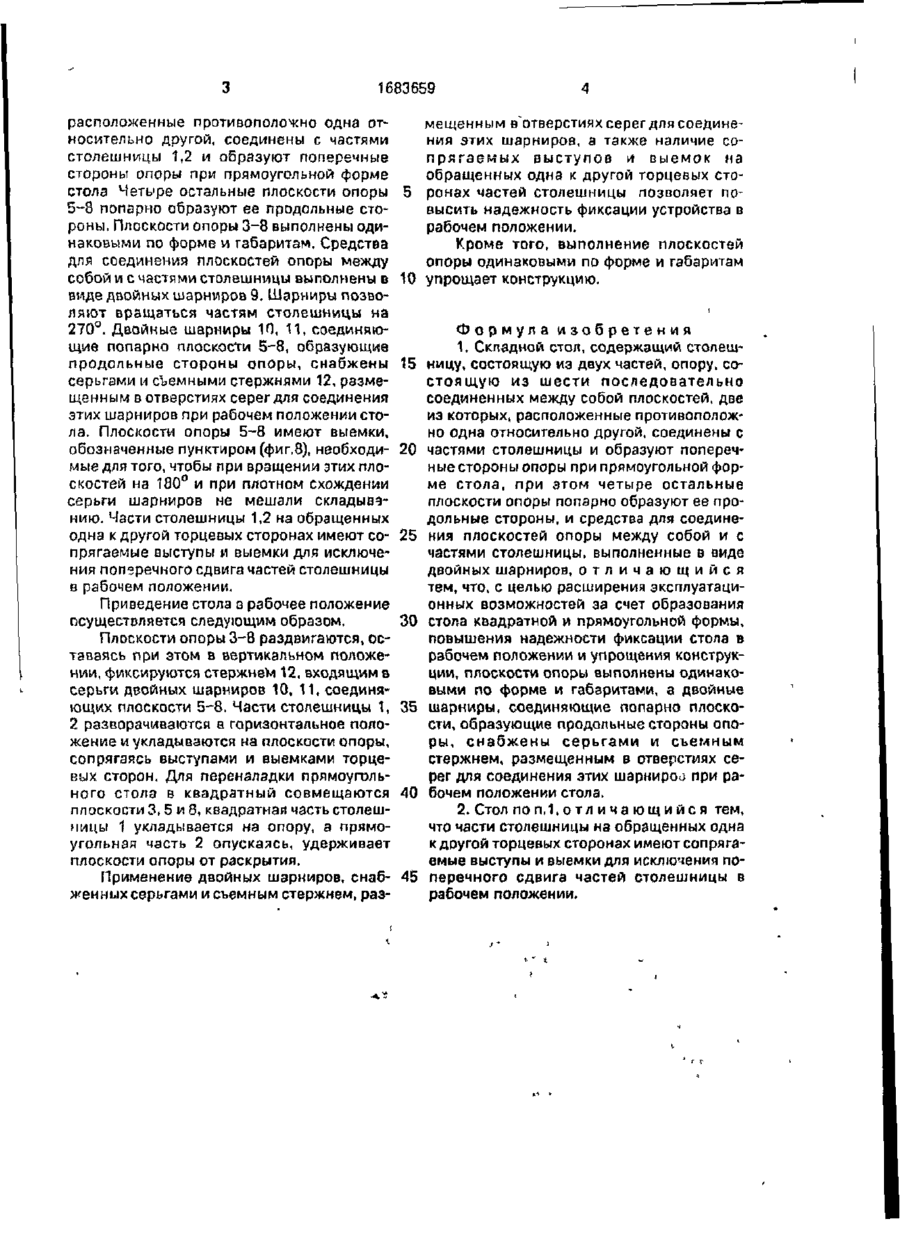

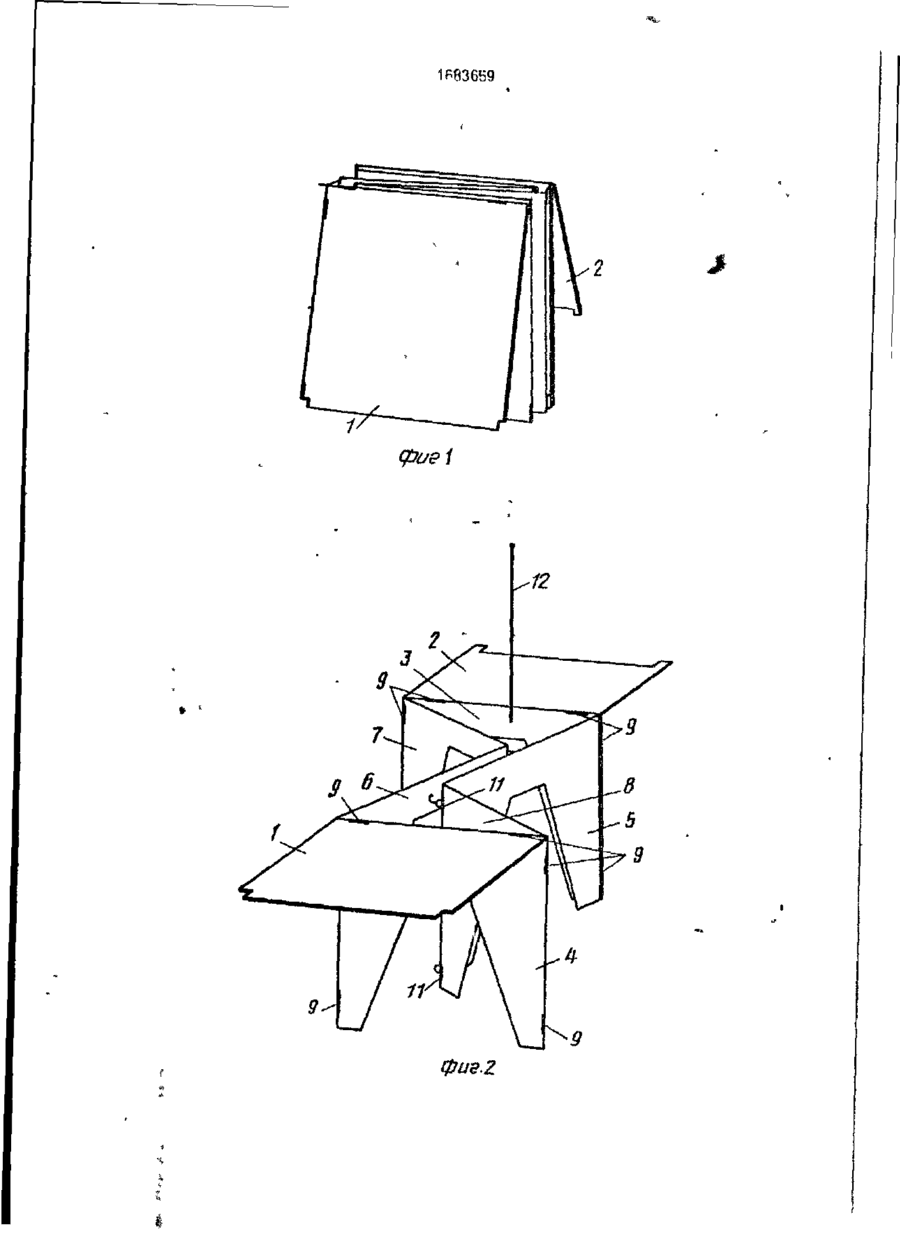

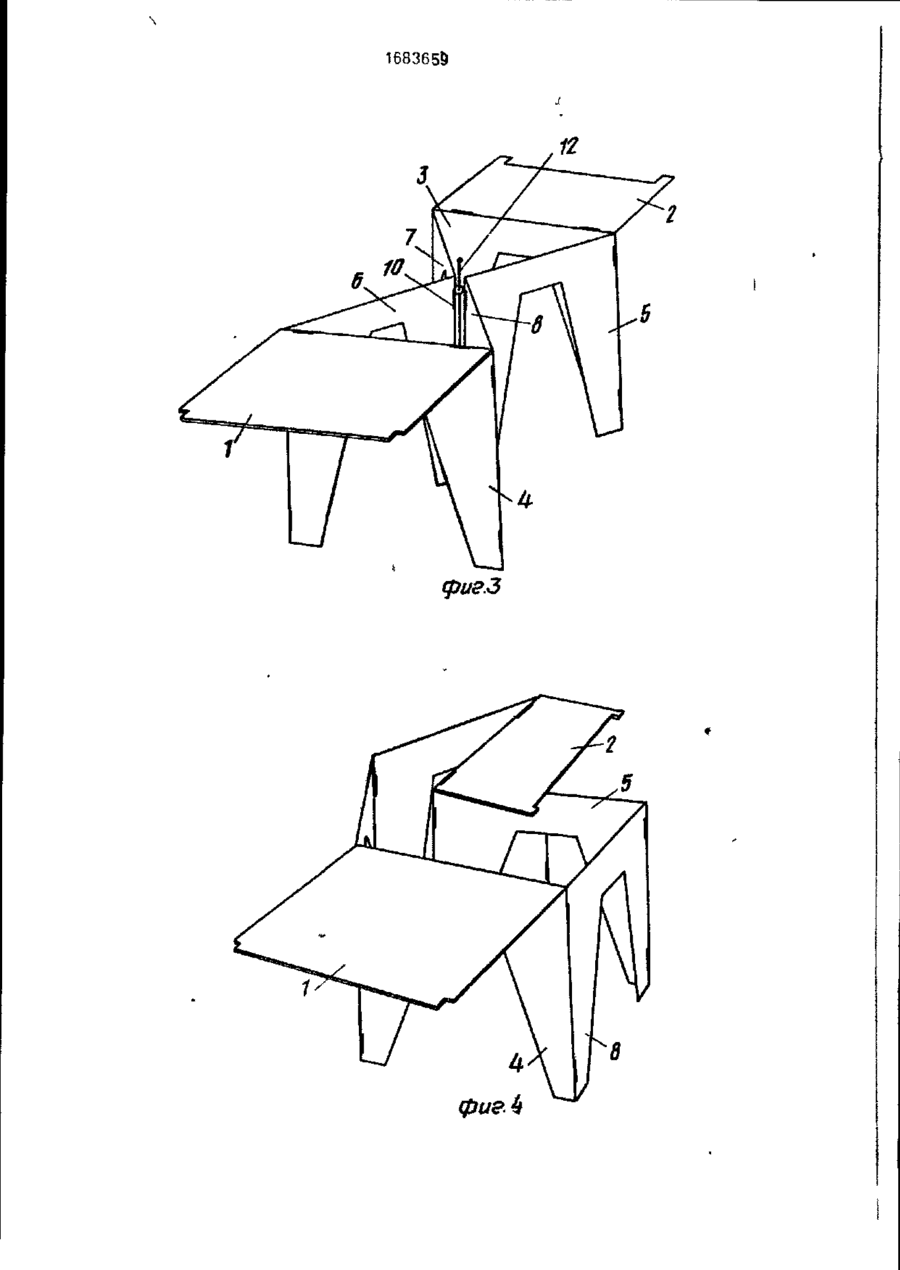

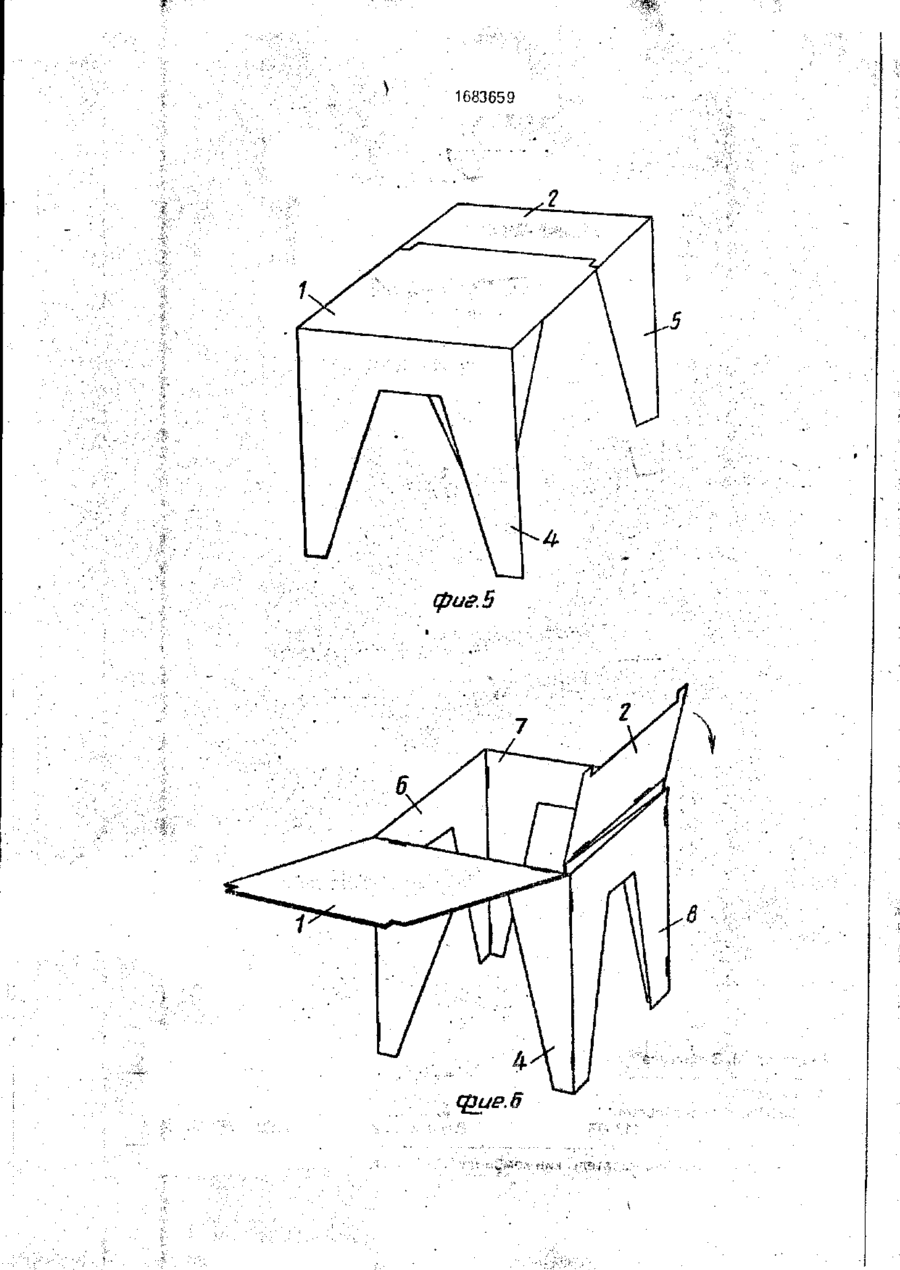

Изобретение относится к складной мебели, которая может быть использована в быту, на отдыхе, в производственных помещениях. Цель изобретения - расширение эксплуатационных возможностей за счет образования стола квадратной и прямоугольной формы, повышение надежности фиксации стола в рабочем положении и упрощение конструкции. Столешница складного стола состоит из двух частей. Опора состоит из шести последовательно соеди ненных между собой одинаковых плоскостей, две из которых, расположенные противоположно одна относительно другой, соединены с частями столешницы и образуют поперечные стороны опоры при прямоугольной форме стола. Четыре остальные плоскости опоры попарно образуют продольные стороны. Средства для соединения плоскостей опоры между собой и с частями столешницы выполнены в виде двойных шарниров. Двойные шарниры, соединяющие попарно плоскости, образующие лродольные стороны опоры, снабжены серьгами и съемным стержнем, размещенным в отверстиях серег для соединения этих шарниров при рабочем положении стола. Части столешницы на обращенных одна к другой торцевых сторонах имеют сопрягаемые выступы и выемки для исключения поперечного сдвига частей столешницы в рабочем положении. 1 з.п ф-лы,8ил. Изобретение относится к складной мебели, которая может быть использована в быту, на отдыхе, в производственных помещениях. Цель изобретения - расширение эксплуатационных возможностей за счет образования стола квадратной или прямоугольной формы, повышение надежности фиксации стола в рабочем положении и упрощение конструкции. На фиг.1 представлен стол в нерабочем положении; на фиг.2 - то же, в промежуточном положении с незафиксированными плоскостями опоры и развернутыми частями столешницы; на фиг.З - то же, с ззфиксиро ванными стержнем плоскостями опоры и развернутыми частями столешницы; на фиг.4 - стол прямоугольной формы в рабочем положении; на фиг.5 - то же, в промежуючном положении при переналадке прямоугольной формы Б квадратную, на фиг,6 - стол квадратной формы с развернутыми частями столешницы; на фиг.7 - то же, в рабочем положении; на фиг.8 - двойной шарнир с серьгой, поперечный разрез. Складной стол содержит столешницу, состоящую из двух частей - гвадраткой 1 и прямоугольной 2, опору, состоящую из шести последовательно соединенных между собой плоскостей 3-8, две из которых 3, 4, (21)4739189/12 (22)21.09.89 (46) 15.10.91. Бюл. №38 (71) Киевское авиационное производственное объединение им.50-летия Октября (72)И.В.Лешко (53) 684.44 (088.8) (56) Патент Великобритании № 1576479. кл. А 47 В 3/083. 1980. 1683659 расположенные противоположно одна относительно другой, соединены с частями столешницы 1,2 и образуют поперечные стороны опоры при прямоугольной форме стола Четыре остальные плоскости опоры 5-8 попарно образуют ее продольные стороны, Плоскости опоры 3-8 выполнены одинаковыми по форме и габаритам. Средства для соединения плоскостей опоры между собой и с частями столешницы выполнены в виде двойных шарниров 9. Шарниры позволяют вращаться частям столешницы на 270°. Двойные шарниры 10, 11, соединяющие попарно плоскости 5-8, образующие продольные стороны опоры, снабжены серьгами и съемными стержнями 12, размещенным в отверстиях серег для соединения этих шарниров при рабочем положении стола. Плоскости опоры 5-8 имеют выемки, обозначенные пунктиром (фиг.8), необходимые для того, чтобы при вращении этих плоскостей на 180° и при плотном схождении серьги шарниров не мешали складыванию. Части столешницы 1,2 на обращенных одна к другой торцевых сторонах имеют сопрягаемые выступы и выемки для исключения поперечного сдвига частей столешницы в рабочем положении. мещенным в отверстиях серег для соединения этих шарниров, а также наличие сопрягаемых выступов и выемок на обращенных одна к другой торцевых сто5 ронах частей столешницы позволяет повысить надежность фиксации устройства в рабочем положении. Кроме того, выполнение плоскостей опоры одинаковыми по форме и габаритам 10 упрощает конструкцию. 15 20 25 Приведение стола в рабочее положение осуществляется следующим образом. 30 Плоскости опоры 3-8 раздвигаются, оставаясь при этом в вертикальном положении, фиксируются стержнем 12, входящим в серьги двойных шарниров 10, 11, соединяющих плоскости 5-8. Части столешницы 1, 35 2 разворачиваются в горизонтальное положение и укладываются на плоскости опоры, сопрягаясь выступами и выемками торцевых сторон. Для переналадки прямоугольного стола в квадратный совмещаются 40 плоскости 3,5 и 8, квадратная часть столешницы 1 укладывается на опору, а прямоугольная часть 2 опускаясь, удерживает плоскости опоры от раскрытия. Применение двойных шарниров, снаб- 45 женных серьгами и съемным стержнем, раз Формула изобретения 1. Складной стол, содержащий столешницу, состоящую из двух частей, опору, состоящую из шести последовательно соединенных между собой плоскостей, две из которых, расположенные противоположно одна относительно другой, соединены с частями столешницы и образуют поперечные стороны опоры при прямоугольной форме стола, при этом четыре остальные плоскости опоры попарно образуют ее продольные стороны, и средства для соединения плоскостей опоры между собой и с частями столешницы, выполненные в виде двойных шарниров, о т л и ч а ю щ и й с я тем, что, с целью расширения эксплуатационных возможностей за счет образования стола квадратной и прямоугольной формы, повышения надежности фиксации стола в рабочем положении и упрощения конструкции, плоскости опоры выполнены одинаковыми по форме и габаритами, а двойные шарниры, соединяющие попарно плоскости, образующие продольные стороны опоры, снабжены серьгами и съемным стержнем» размещенным в отверстиях серег для соединения этих шарнироа при рабочем положении стола. 2. Стол по п,1, о т л и ч а ю щ и й с я тем, что части столешницы на обращенных одна к другой торцевых сторонах имеют сопрягаемые выступы и выемки для исключения поперечного сдвига частей столешницы в рабочем положении. 1Я836В9 фиеі фиг.і 1683659 фиг.З фиг 4 1683659 фи є. 5 в 1683659 .7 Редактор М. Васильева Составитель Т, Русаковская Техред М.Моргентал Корректор М. Кучерявая Заказ 3452 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
