Головний блок ракети-носія

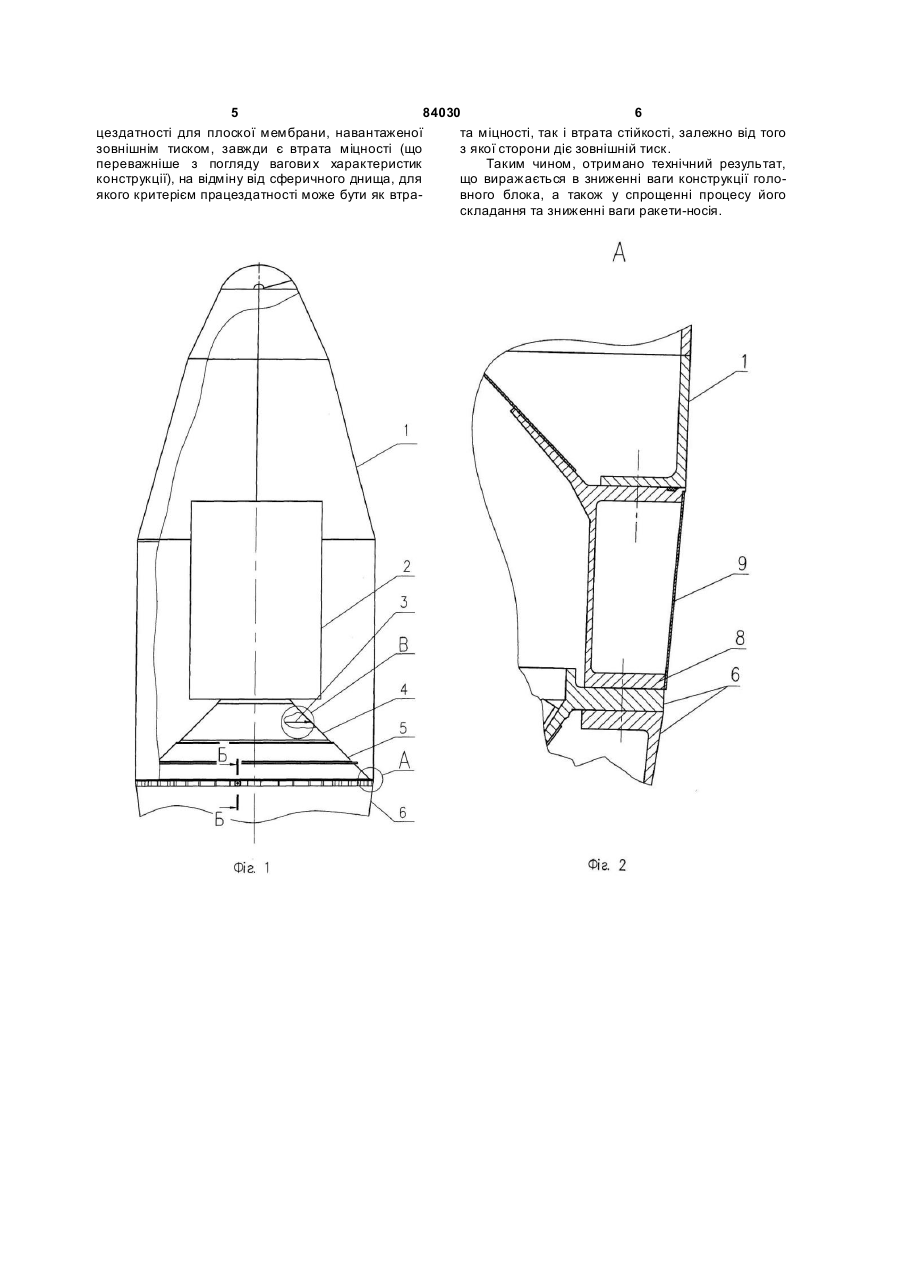

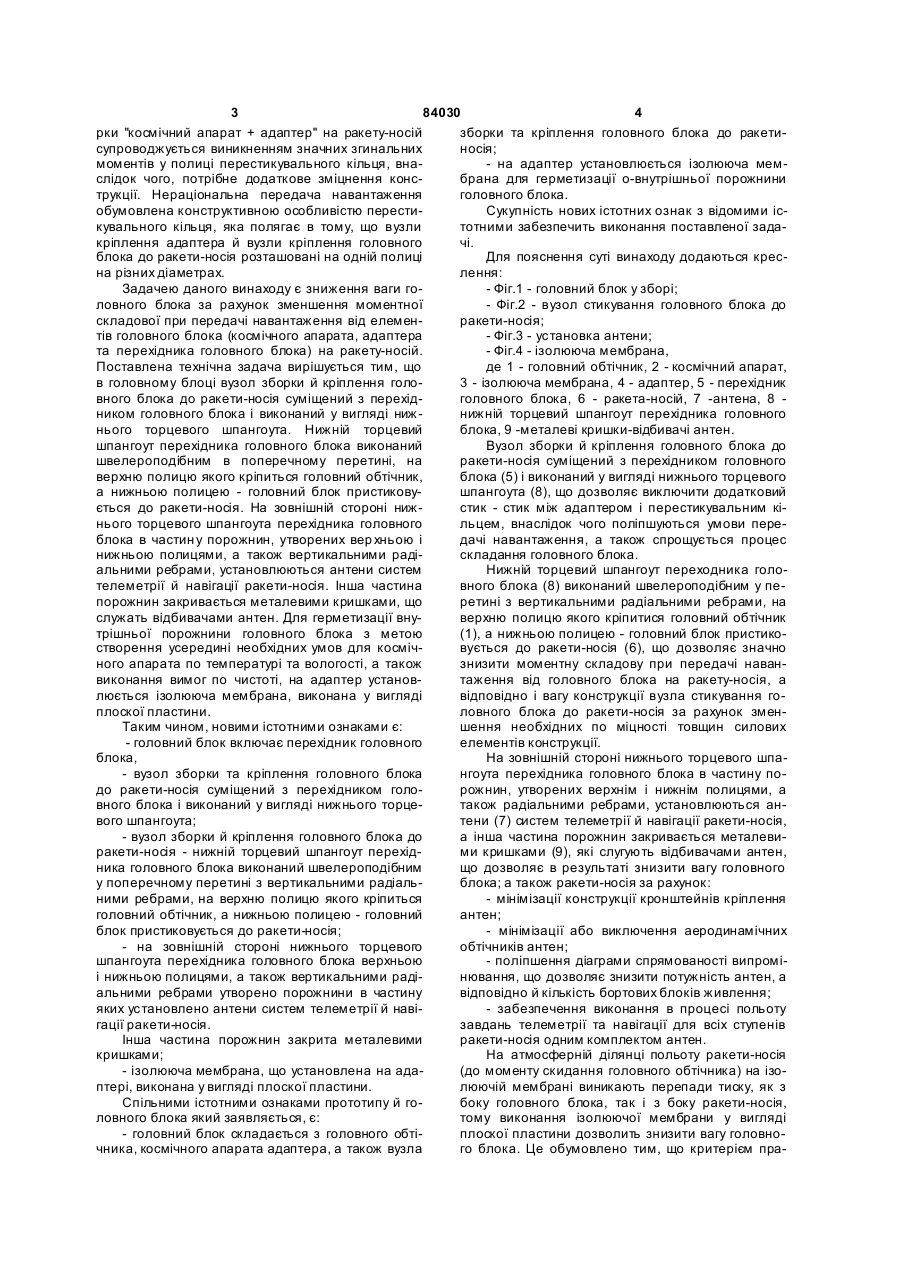

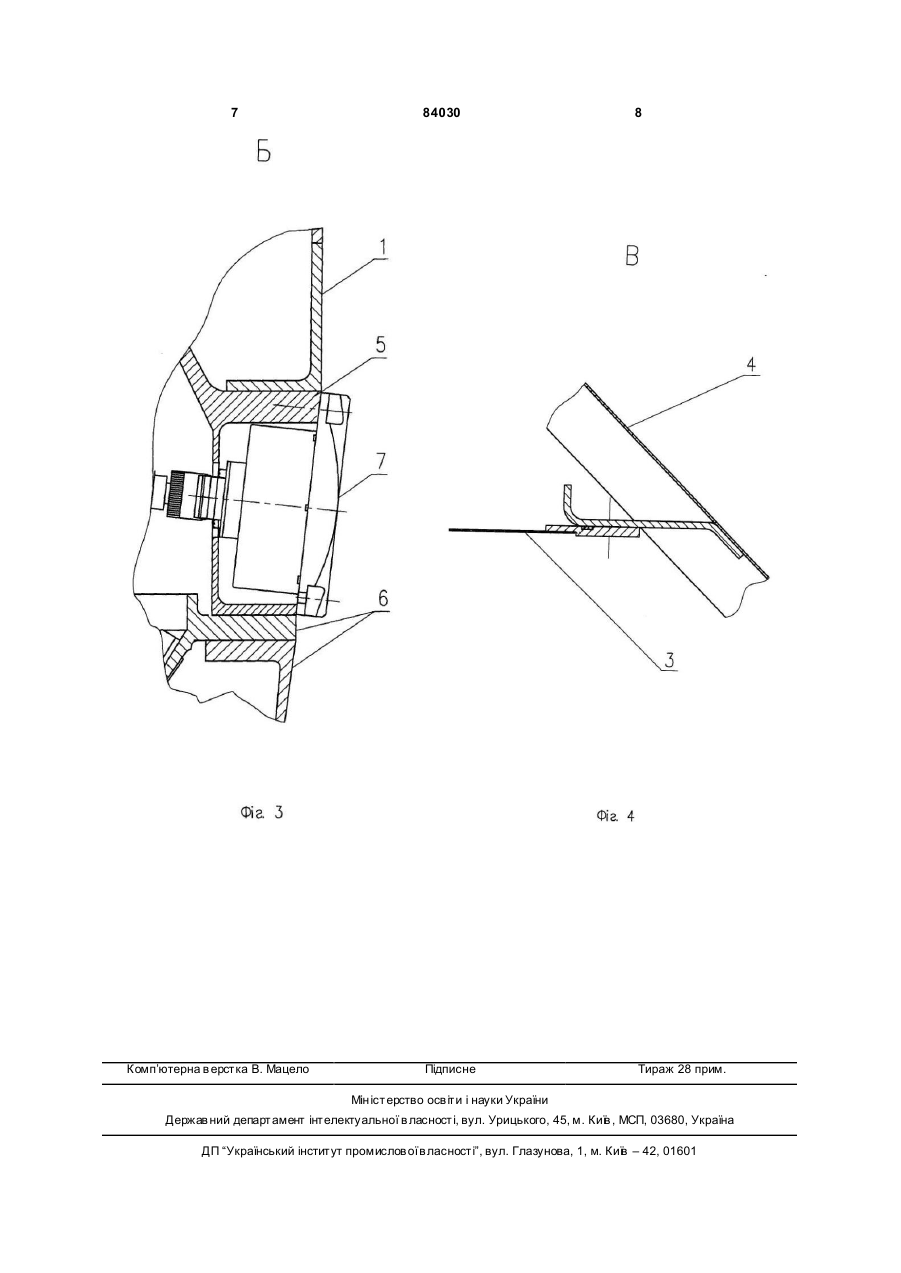

1. Головний блок ракети-носія, що містить головний обтічник, космічний апарат з адаптером, ізолюючу мембрану, установлену на адаптері, а також вузол зборки й кріплення головного блока до ракети-носія, який відрізняється тим, що включає перехідник головного блока, причому вузол зборки й кріплення головного блока до ракетиносія суміщений з перехідником головного блока і виконаний у вигляді нижнього торцевого шпангоута, поперечний переріз якого являє собою швелероподібний профіль із вертикальними радіальними ребрами, на верхній полиці якого закріплений головний обтічник, а нижньою полицею головний блок пристикований до ракети-носія, при цьому в частину порожнин, утворених вер хньою і нижньою полицями та радіальними ребрами нижнього торцевого шпангоута перехідника головного блока, встановлені антени систем телеметрії та навігації, а інша частина порожнин закрита металевими кришками-відбивачами антен. 2. Головний блок за п. 1, який відрізняється тим, що установлена на адаптері ізолююча мембрана виконана у вигляді плоскої пластини. UA (21) a200603089 (22) 22.03.2006 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) АКСЬОНЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, БУРЛАКА ЮРІЙ ДАНИЛОВИЧ, UA, ДУДИНСЬКИЙ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, UA, МОРОЗ АН АТОЛІЙ ГАВРИЛОВИЧ, U A, УС АТОВ ОЛЕКСІЙ ПАВЛОВИЧ, UA, КОЗЛОВ АН АТОЛІЙ КУЗЬМИЧ, UA, СОЛОВЙОВ ВОЛОДИ МИР ІВАНОВИЧ, UA, БІЛЕЦЬКИЙ СЕРГІЙ ВІКТОРОВИЧ, UA, ЖУРБА СЕРГІЙ ІВАНОВИЧ, U A, КУЛІГІН АН АТОЛІЙ МИ ХАЙЛОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "КОНСТРУКТОРСЬКЕ БЮРО "ПІВДЕННЕ" ІМ. М.К.ЯНГЕЛЯ", UA (56) RU, патент №20072954, B64G1/00, F42B15/00, публ. 10.02.1997. RU, патент №2179942, B64G1/64, публ. 27.02.2002. RU, патент №2193994, B64G1/64, 1/22, публ. 10.12.2002. RU, патент №2043956, B64G1/40, публ. 20.09.1995. C2 2 (19) 1 3 84030 4 рки "космічний апарат + адаптер" на ракету-носій зборки та кріплення головного блока до ракетисупроводжується виникненням значних згинальних носія; моментів у полиці перестикувального кільця, вна- на адаптер установлюється ізолююча мемслідок чого, потрібне додаткове зміцнення консбрана для герметизації о-внутрішньої порожнини трукції. Нераціональна передача навантаження головного блока. обумовлена конструктивною особливістю перестиСукупність нових істотних ознак з відомими іскувального кільця, яка полягає в тому, що вузли тотними забезпечить виконання поставленої задакріплення адаптера й вузли кріплення головного чі. блока до ракети-носія розташовані на одній полиці Для пояснення суті винаходу додаються кресна різних діаметрах. лення: Задачею даного винаходу є зниження ваги го- Фіг.1 - головний блок у зборі; ловного блока за рахунок зменшення моментної - Фіг.2 - вузол стикування головного блока до складової при передачі навантаження від елеменракети-носія; тів головного блока (космічного апарата, адаптера - Фіг.3 - установка антени; та перехідника головного блока) на ракету-носій. - Фіг.4 - ізолююча мембрана, Поставлена технічна задача вирішується тим, що де 1 - головний обтічник, 2 - космічний апарат, в головному блоці вузол зборки й кріплення голо3 - ізолююча мембрана, 4 - адаптер, 5 - перехідник вного блока до ракети-носія суміщений з перехідголовного блока, 6 - ракета-носій, 7 -антена, 8 ником головного блока і виконаний у вигляді нижнижній торцевий шпангоут перехідника головного нього торцевого шпангоута. Нижній торцевий блока, 9 -металеві кришки-відбивачі антен. шпангоут перехідника головного блока виконаний Вузол зборки й кріплення головного блока до швелероподібним в поперечному перетині, на ракети-носія суміщений з перехідником головного верхню полицю якого кріпиться головний обтічник, блока (5) і виконаний у вигляді нижнього торцевого а нижньою полицею - головний блок пристиковушпангоута (8), що дозволяє виключити додатковий ється до ракети-носія. На зовнішній стороні нижстик - стик між адаптером і перестикувальним кінього торцевого шпангоута перехідника головного льцем, внаслідок чого поліпшуються умови переблока в частин у порожнин, утворених вер хньою і дачі навантаження, а також спрощується процес нижньою полицями, а також вертикальними радіскладання головного блока. альними ребрами, установлюються антени систем Нижній торцевий шпангоут переходника голотелеметрії й навігації ракети-носія. Інша частина вного блока (8) виконаний швелероподібним у пепорожнин закривається металевими кришками, що ретині з вертикальними радіальними ребрами, на служать відбивачами антен. Для герметизації внуверхню полицю якого кріпитися головний обтічник трішньої порожнини головного блока з метою (1), а нижньою полицею - головний блок пристикостворення усередині необхідних умов для космічвується до ракети-носія (6), що дозволяє значно ного апарата по температурі та вологості, а також знизити моментну складову при передачі наванвиконання вимог по чистоті, на адаптер установтаження від головного блока на ракету-носія, а люється ізолююча мембрана, виконана у вигляді відповідно і вагу конструкції вузла стикування гоплоскої пластини. ловного блока до ракети-носія за рахунок зменТаким чином, новими істотними ознаками є: шення необхідних по міцності товщин силових - головний блок включає перехідник головного елементів конструкції. блока, На зовнішній стороні нижнього торцевого шпа- вузол зборки та кріплення головного блока нгоута перехідника головного блока в частину подо ракети-носія суміщений з перехідником голорожнин, утворених верхнім і нижнім полицями, а вного блока і виконаний у вигляді нижнього торцетакож радіальними ребрами, установлюються анвого шпангоута; тени (7) систем телеметрії й навігації ракети-носія, - вузол зборки й кріплення головного блока до а інша частина порожнин закривається металевиракети-носія - нижній торцевий шпангоут перехідми кришками (9), які слугують відбивачами антен, ника головного блока виконаний швелероподібним що дозволяє в результаті знизити вагу головного у поперечному перетині з вертикальними радіальблока; а також ракети-носія за рахунок: ними ребрами, на верхню полицю якого кріпиться - мінімізації конструкції кронштейнів кріплення головний обтічник, а нижньою полицею - головний антен; блок пристиковується до ракети-носія; - мінімізації або виключення аеродинамічних - на зовнішній стороні нижнього торцевого обтічників антен; шпангоута перехідника головного блока верхньою - поліпшення діаграми спрямованості випроміі нижньою полицями, а також вертикальними радінювання, що дозволяє знизити потужність антен, а альними ребрами утворено порожнини в частину відповідно й кількість бортових блоків живлення; яких установлено антени систем телеметрії й наві- забезпечення виконання в процесі польоту гації ракети-носія. завдань телеметрії та навігації для всіх ступенів Інша частина порожнин закрита металевими ракети-носія одним комплектом антен. кришками; На атмосферній ділянці польоту ракети-носія - ізолююча мембрана, що установлена на ада(до моменту скидання головного обтічника) на ізоптері, виконана у вигляді плоскої пластини. люючій мембрані виникають перепади тиску, як з Спільними істотними ознаками прототипу й гобоку головного блока, так і з боку ракети-носія, ловного блока який заявляється, є: тому виконання ізолюючої мембрани у вигляді - головний блок складається з головного обтіплоскої пластини дозволить знизити вагу головночника, космічного апарата адаптера, а також вузла го блока. Це обумовлено тим, що критерієм пра 5 84030 6 цездатності для плоскої мембрани, навантаженої та міцності, так і втрата стійкості, залежно від того зовнішнім тиском, завжди є втрата міцності (що з якої сторони діє зовнішній тиск. переважніше з погляду вагови х характеристик Таким чином, отримано технічний результат, конструкції), на відміну від сферичного днища, для що виражається в зниженні ваги конструкції голоякого критерієм працездатності може бути як втравного блока, а також у спрощенні процесу його складання та зниженні ваги ракети-носія. 7 Комп’ютерна в ерстка В. Мацело 84030 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
