Головний блок ракети-носія

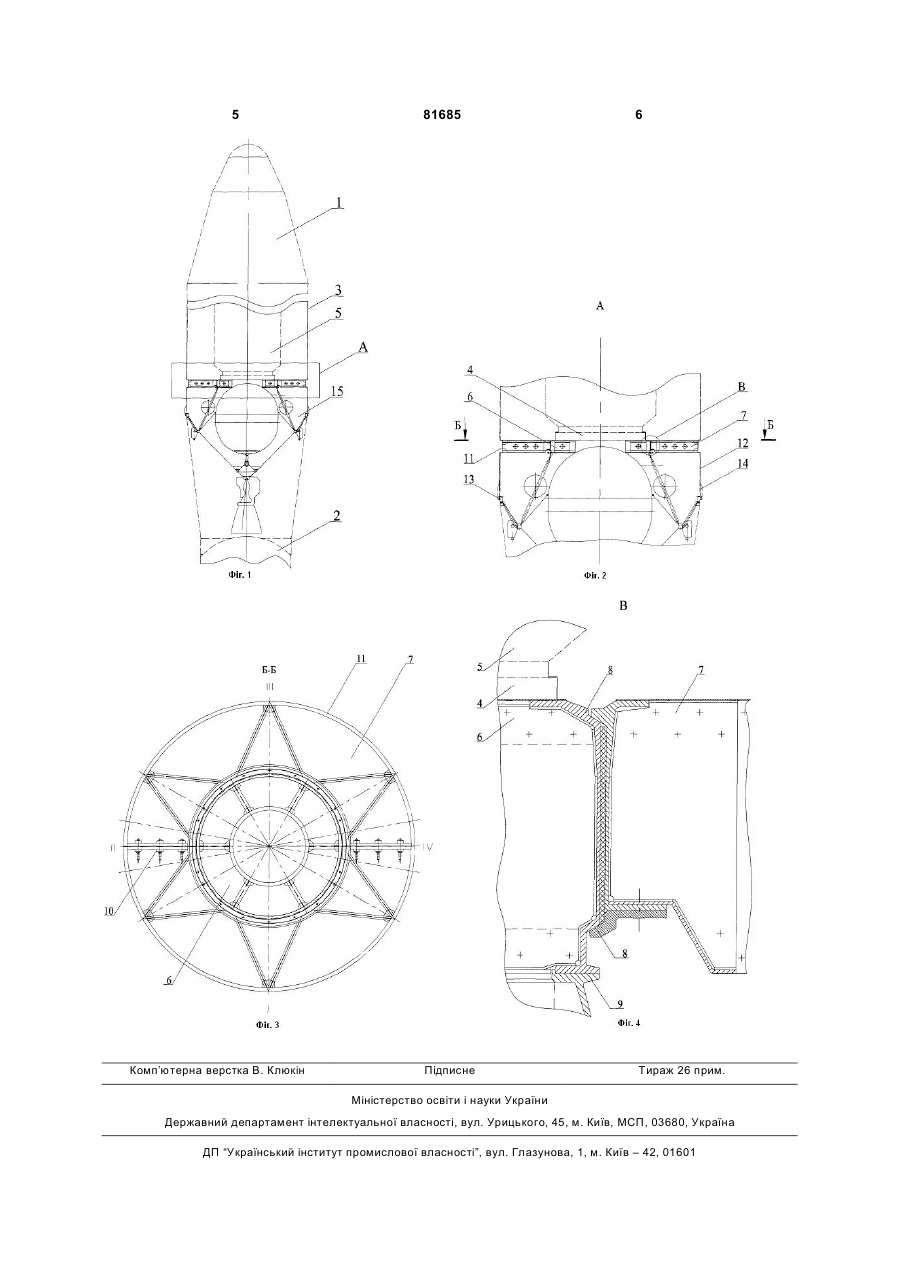

Головний блок ракети-носія, що містить двостулковий обтічник, космічний апарат (КА) і адаптер, встановлені на напівоболонках приладового 3 сприйняття діючих на нього польотних навантажень, але вимагають значних вагових витрат. В основу пропонованого винаходу "Головний блок ракети-носія" покладена задача: шляхом введення в конструкцію ГБ платформи у виді панелі, що складається з центральної частини, на якій встановлено адаптер з КА і охоплюючих її півкілець, що зв'язані з одного боку з обтічником, а з іншого - зі стулками приладового відсіку, за рахунок перерозподілу експлуатаційних і польотних навантажень, що виникають на всіх етапах його експлуатації, і скидання півкілець разом з обтічником після проходження ракетою активної ділянки забезпечити зниження ваги конструкції обтічника і ГБ у цілому. Новими суттєвими відмітними ознаками пропонованого винаходу є: - у торцевій частині головного блока розміщена платформа, яка виконана у виді панелі; - платформа має центральну циліндричну частину, на якій встановлено адаптер з КА і яка охоплюється по зовнішньому периметру відповідними стикувальними поверхнями двох півкілець платформи; - півкільця платформи скріплені по діаметральним стінкам піротехнічними вузлами; - центральна частина платформи скріплена із силовим шпангоутом ракети; - півкільця платформи скріплені зі стулками обтічника з одного боку, а з іншого боку - з напівоболонками приладового відсіку ракети; - на нижніх шпангоутах напівоболонок виконані вузли спільного повороту стулок обтічника, півкілець платформи і напівоболонок приладового відсіку; Сукупність нових суттєвих відмінних ознак і відомих суттєвих ознак дає можливість одержати наступний технічний результат: зниження ваги обтічника і головного блока в цілому за рахунок перерозподілу експлуатаційних і польотних навантажень, що виникають на всіх етапах його експлуатації і скидання півкілець разом з обтічником після проходження ракетою активної ділянки. Для пояснення сутності винаходу додаються креслення, де: на Фіг.1 - загальний вид ГБ ракетиносія; на Фіг.2 - вид А, загальний вид платформи; Фіг.3 - перетин по Б-Б, вид на платформу зверху; на Фіг.4 - вузол стику центральної частини платформи з півкільцем. Запропонований головний блок 1 ракети космічного призначення 2 містить двостулковий обтічник 3, адаптер 4 і КА 5, які встановлені на напівоболонки приладового відсіку 15. У торцевій частині обтічника 3 розміщена платформа, що складається з центральної частини 6 і півкілець 7 платформи. На центральній частині платформи 6 виконані профільовані виступи 8, що охоплюються по зовнішньому периметру відповідними стикувальними поверхнями двох півкілець 7 платформи. Півкільця 7 скріплені по діаметральним стінкам піротехнічними вузлами 10. Адаптер 4 з КА 5 встановлені і закріплені на центральній частині 6 платформи, а 81685 4 сама центральна частина 6 скріплена із силовими шпангоутами 9 ракети-носія 2. Півкільця 7 платформи мають по зовнішньому периметру шпангоут 11, який скріплено з одного боку зі стулками обтічника 3, а з іншого боку з напівоболонками 12 приладового відсіку ракети 15. На нижньому шпангоуті 13 приладового відсіку виконано вузли спільного повороту 14 стулок обтічника З, півкілець 7 платформи і напівоболонок 12 приладового відсіку ракети 15. Робота пристрою здійснюється у такий спосіб. Збірка автономного головного блока здійснюється в обладнаному складальними засобами приміщенні "чистій кімнаті", де забезпечується очищення газового середовища до необхідного ступеня чистоти і вологості. Попередньо збирається платформа, при цьому до центральної частини 6 платформи монтуються зовнішні півкільця 7, що охоплюють поверхнями кільцеві виступи 8 центральної частини платформи. Півкільця 7 стягуються по діаметральних стінках піротехнічними вузлами 10 і утворюють при цьому тверду конструкцію платформи в цілому. Після встановлення платформи на складальний стенд на центральну внутрішню частину платформи кріпитися адаптер 4, на який монтується КА 5. До зовнішнього шпангоута півкілець 7 платформи підводитися обтічник 3 і стикується з ним болтовим з'єднанням. У результаті головним обтічником 3, космічним апаратом 5, адаптером 4 і платформою в зборі утворена самостійна складальна одиниця - автономний головний блок з вузлами кріплення до ракети-носія, при цьому, головний обтічник підкріплено жорсткою платформою, яка забезпечує перерозподіл діючих на обтічник експлуатаційних навантажень у польоті і забезпечує опірну базу ГБ при його наземній експлуатації. Після проведення необхідних перевірок і випробувань ГБ стикується до ракети-носія. При стикуванні ГБ шпангоут 11 встановлюється і закріплюється на силових шпангоутах напівоболонок 12 приладового відсіку. У польоті після проходження ракетою активної ділянки траєкторії подається команда на спрацьовування піроболтів, що з'єднують стулки ГО, півкільця платформи і напівоболонки приладового відсіку, після чого відбувається їхнє спільне скидання відносно вузлів повороту, монтованих на шпангоутах приладового відсіку. Таким чином введення у конструкцію ГБ платформи, яка складається з центральної частини, зв'язаної з КА і півкілець за рахунок перерозподілу експлуатаційних і польотних навантажень, що виникають на всіх етапах його експлуатації, і скидання півкілець разом з обтічником після проходження ракетою активної ділянки дає змогу одержати наступний технічний результат: зниження ваги обтічника і головного блока в цілому. Джерела інформації: 1. Довідкове видання "Джейн" з космічної тематики Sixteenth Edition 2000-2001. - USA, 2000 767с. 2. Патент №RU 02179941 від 27.02.2002p. прототип. 5 Комп’ютерна верстка В. Клюкін 81685 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
