Комбайн шахтний прохідницький

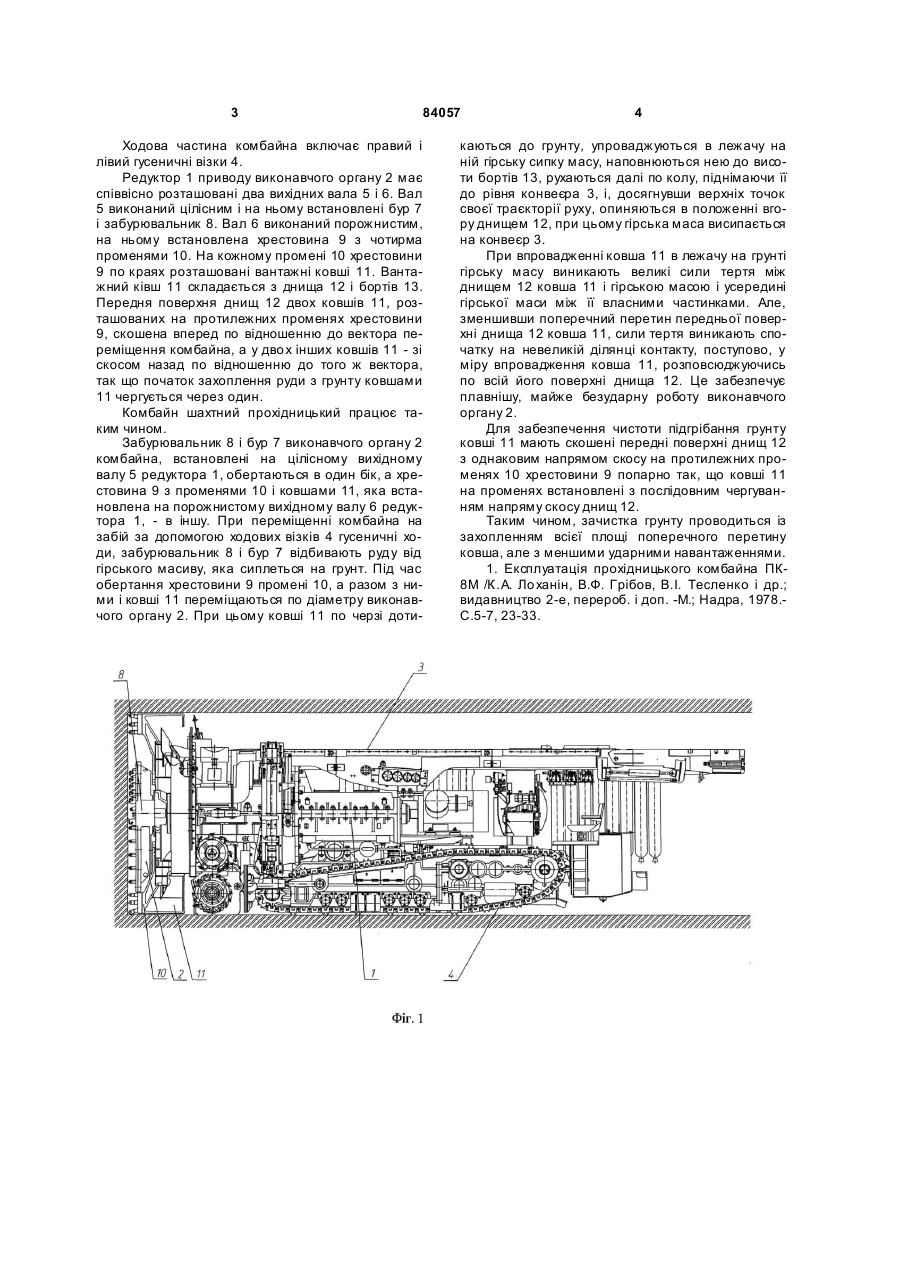

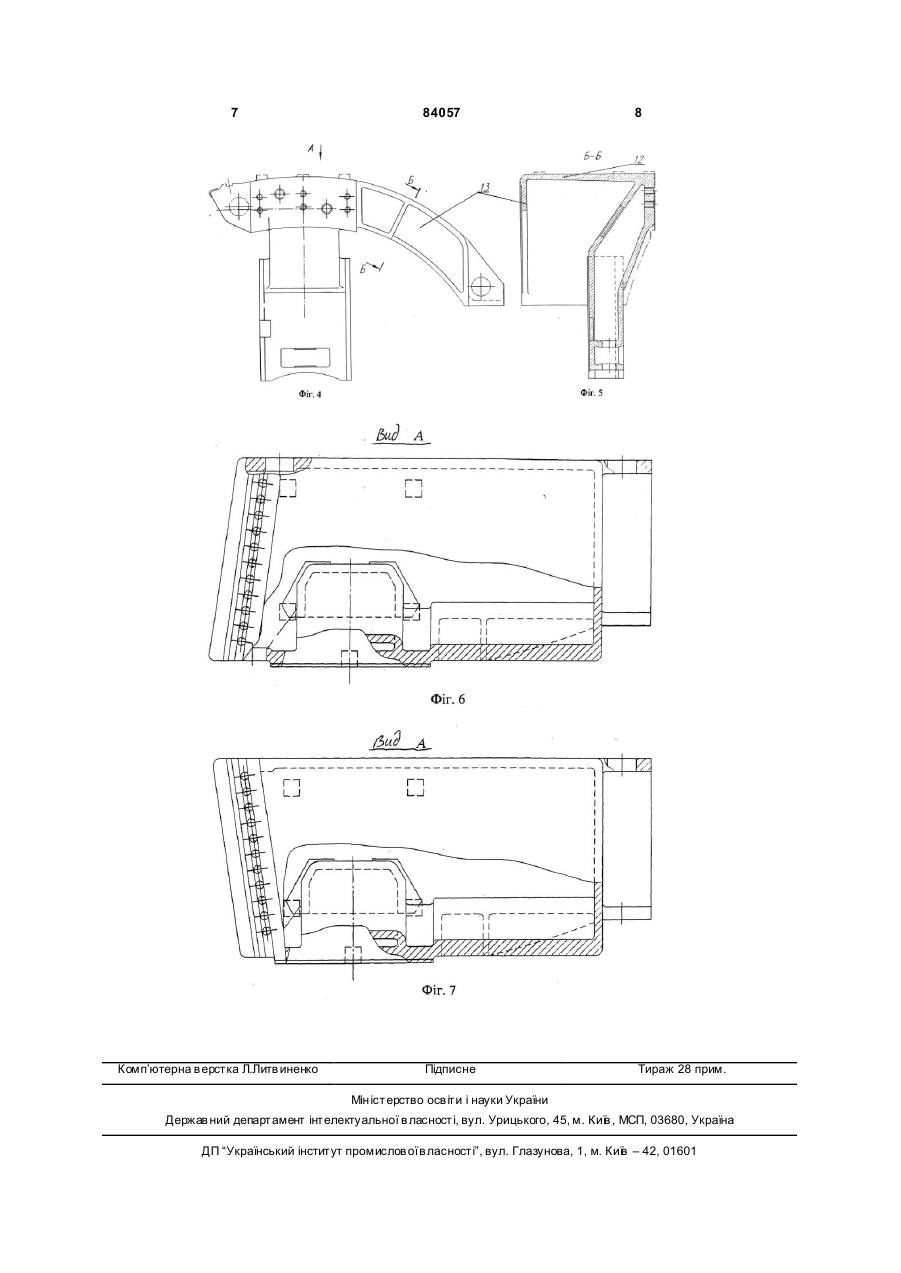

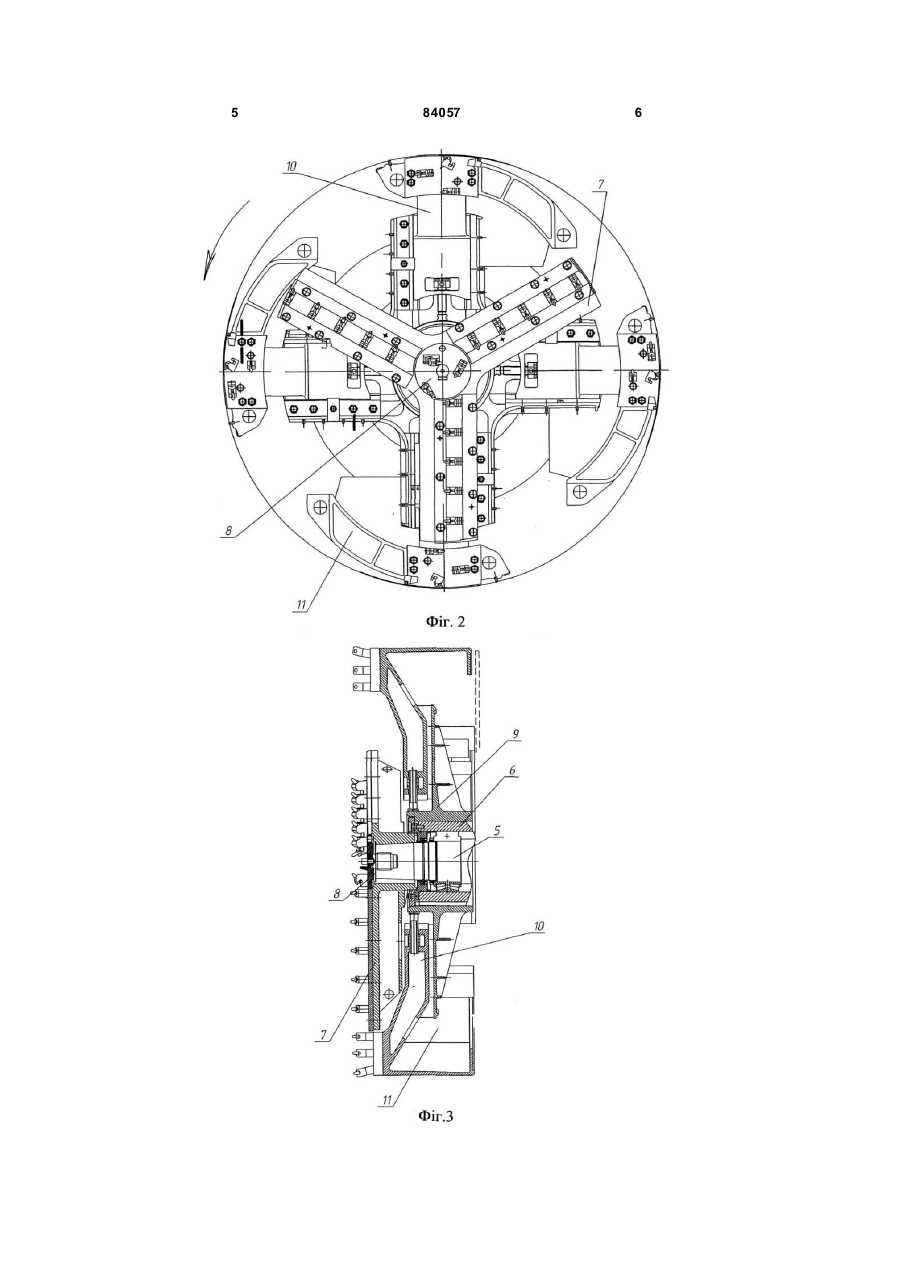

Комбайн шахтний прохідницький, який містить раму, до якої кріпиться ходова частина, редуктор приводу виконавчого органа, на вихідних валах якого закріплений роторний виконавчий орган, що складається з бура, забурювальника і хрестовини, на кожному з променів якої є вантажний ківш з днищем і стінками, конвеєр, який відрізняється тим, що днища передньої поверхні двох вантажних ковшів, розташованих на протилежних променях хрестовини, виконані зі скосом вперед по відношенню до вектора переміщення комбайна, а днища дво х інших ковшів - зі скосом назад по відношенню до того ж вектора. (19) (21) a200610021 (22) 19.09.2006 (24) 10.09.2008 (31) a20060016 (32) 11.01.2006 (33) BY (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) ПРУШАК ВІКТОР ЯКОВИЧ, ІЩЕНКО МАРІНА ВІКТОРІВН А, ПРУШАК АРТЕМ ВІКТОРОВИЧ, ПРУШАК НІНА ВОЛОДИМИРІВН А, ІЩЕНКО РОМАН ВОЛОДИМИРОВИЧ (73) ЗАКРИТОЄ АКЦІОНЄРНОЄ ОБЩЄСТВО "СОЛІГОРСКІЙ ІНСТІТУТ ПРОБЛЄМ РЕСУРСОСБЄРЄЖЄНІЯ С ОПИТНИМ ПРОІЗВОДСТВОМ" (56) UA 56291, E21C27/22, 15.05.2003 SU 1518509, E21C27/32, 30.10.89 GB 282921, E21C27/10, 05.01.28 3 84057 Ходова частина комбайна включає правий і лівий гусеничні візки 4. Редуктор 1 приводу виконавчого органу 2 має співвісно розташовані два вихідних вала 5 і 6. Вал 5 виконаний цілісним і на ньому встановлені бур 7 і забурювальник 8. Вал 6 виконаний порожнистим, на ньому встановлена хрестовина 9 з чотирма променями 10. На кожному промені 10 хрестовини 9 по краях розташовані вантажні ковші 11. Вантажний ківш 11 складається з днища 12 і бортів 13. Передня поверхня днищ 12 двох ковшів 11, розташованих на протилежних променях хрестовини 9, скошена вперед по відношенню до вектора переміщення комбайна, а у дво х інших ковшів 11 - зі скосом назад по відношенню до того ж вектора, так що початок захоплення руди з грунту ковшами 11 чергується через один. Комбайн шахтний прохідницький працює таким чином. Забурювальник 8 і бур 7 виконавчого органу 2 комбайна, встановлені на цілісному вихідному валу 5 редуктора 1, обертаються в один бік, а хрестовина 9 з променями 10 і ковшами 11, яка встановлена на порожнистому вихідному валу 6 редуктора 1, - в іншу. При переміщенні комбайна на забій за допомогою ходових візків 4 гусеничні ходи, забурювальник 8 і бур 7 відбивають руду від гірського масиву, яка сиплеться на грунт. Під час обертання хрестовини 9 промені 10, а разом з ними і ковші 11 переміщаються по діаметру виконавчого органу 2. При цьому ковші 11 по черзі доти 4 каються до грунту, упроваджуються в лежачу на ній гірську сипку масу, наповнюються нею до висоти бортів 13, рухаються далі по колу, піднімаючи її до рівня конвеєра 3, і, досягнувши верхніх точок своєї траєкторії руху, опиняються в положенні вгору днищем 12, при цьому гірська маса висипається на конвеєр 3. При впровадженні ковша 11 в лежачу на грунті гірську масу виникають великі сили тертя між днищем 12 ковша 11 і гірською масою і усередині гірської маси між її власними частинками. Але, зменшивши поперечний перетин передньої поверхні днища 12 ковша 11, сили тертя виникають спочатку на невеликій ділянці контакту, поступово, у міру впровадження ковша 11, розповсюджуючись по всій його поверхні днища 12. Це забезпечує плавнішу, майже безударну роботу виконавчого органу 2. Для забезпечення чистоти підгрібання грунту ковші 11 мають скошені передні поверхні днищ 12 з однаковим напрямом скосу на протилежних променях 10 хрестовини 9 попарно так, що ковші 11 на променях встановлені з послідовним чергуванням напряму скосу днищ 12. Таким чином, зачистка грунту проводиться із захопленням всієї площі поперечного перетину ковша, але з меншими ударними навантаженнями. 1. Експлуатація прохідницького комбайна ПК8М /К.А. Ло ханін, В.Ф. Грібов, В.І. Тесленко і др.; видавництво 2-е, перероб. і доп. -Μ.; Надра, 1978.С.5-7, 23-33. 5 84057 6 7 Комп’ютерна в ерстка Л.Литв иненко 84057 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
