Установка відбору вибухової речовини

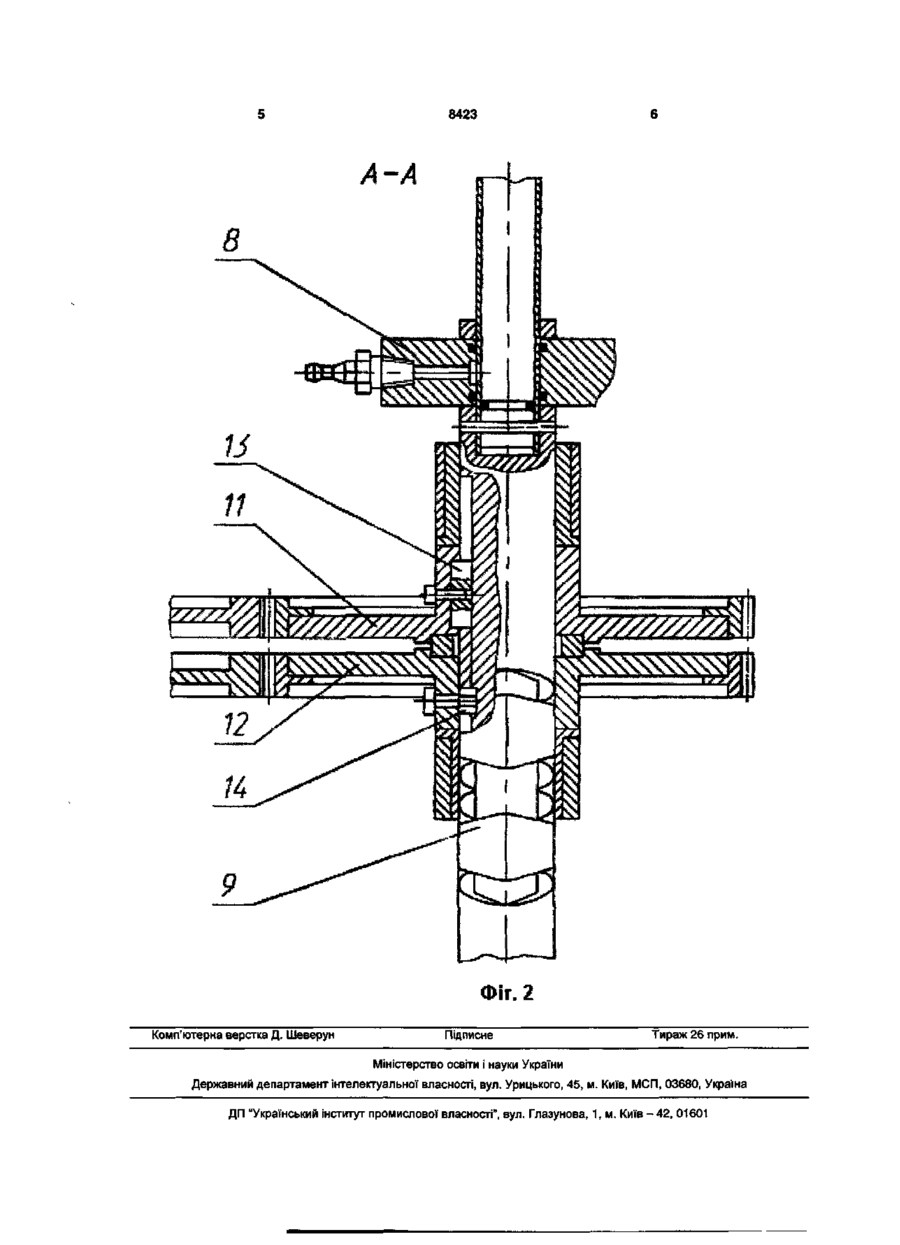

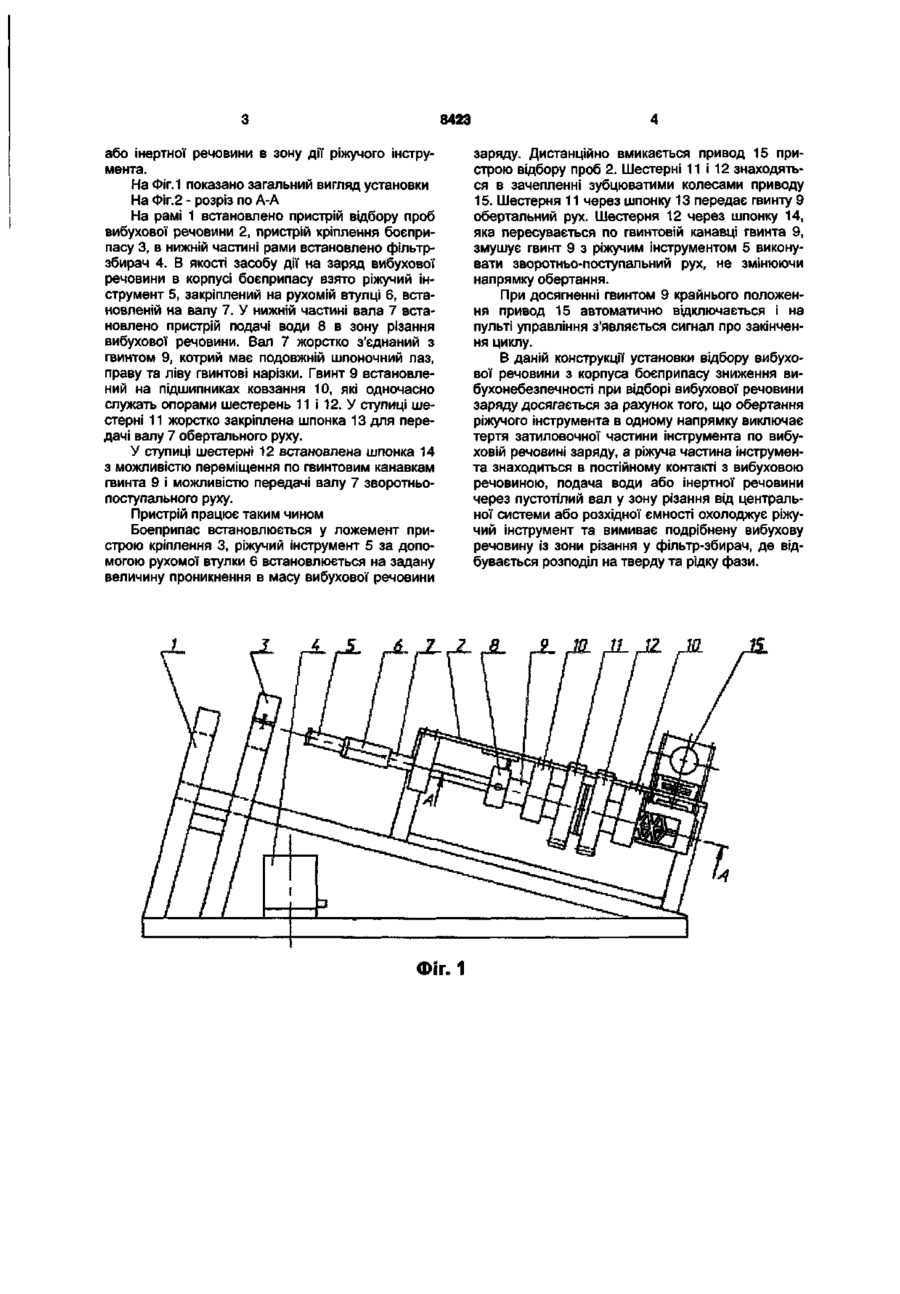

Установка відбору вибухової речовини, що включає пристрій відбору вибухової речовини із корпуса боєприпасу, пристрій кріплення боєприпасу, фільтр-збирач, різальний інструмент, яка від різняється тим, що пристрій відбору вибухової речовини та пристрій кріплення боєприпасу виконано незалежно один від одного, при цьому в пристрої відбору вибухової речовини як пристрій дії на вибухову речовину заряду використано різальний інструмент, встановлений з можливістю обертального та зворотно-поступального руху від гвинта, обладнаного шпоночним пазом для прийняття обертального руху, а також правою та лівою нарізками для зворотно-поступального руху, причому установку обладнано пристроєм подачі води або інертної речовини в зону дії різального інструмента на вибухову речовину. Корисна модель відноситься до галузі спорядження та розспорядження боєприпасів. З усіх відомих установок для відбору вибухових речовин із корпуса боєприпасу найбільш близькою по технічній суті являється установка по розспорядженню боєприпасів [патент РФ №2046284 КЛ. F42B33/00]. Згадана установка для розспорядження боєприпасів містить пристрій кріплення боєприпасу, засіб дії ріжучим інструментом на заряд вибухової речовини в каморі боєприпасу, пристрій відводу вибухової речовини з приймальною секцією, що створює закритий об'єм з каморою боєприпасу, фільтр-збирач для розподілу твердої та газової фаз, вакуум-насос. Процес руйнування вибухової речовини в корпусі боєприпасу проводиться за допомогою ріжучого інструмента, а виймання вибухової речовини із корпуса боєприпасу подачею надлишкового тиску повітря або інертного газу з наступним відсосом та розподілом на тверду і газову фази. Така конструкція має ряд недоліків. Наявність в установці значної кількості допоміжних пристроїв та механізмів не дозволяє її використання в умовах баз, складів та полігонів, а лише в стаціонарних умовах, ріжучий інструмент і пристрій кріплення боєприпасу виконано з можливістю взаємного переміщення і обертання, що по требує жорсткого центрування осей ріжучого інструмента і боєприпасу, подача повітря чи інертного газу в зону різання вибухової речовини створює підвищену запиленість, що підвищує ступінь вибухонебезпечності. В основу корисної моделі поставлено завдання розробити установку для відбору вибухової речовини із корпуса боєприпасу, яка за рахунок вдосконалення конструкції дозволила б проводити відбір вибухової речовини при вибухонебезпечності в умовах баз, складав та полігонів. Суть корисної моделі полягає в тому, що установка відбору вибухової речовини включає пристрій відбору вибухової речовини із корпуса боєпрнпасу, пристрій кріплення боєприпасу, фільтрзбирач, ріжучий інструмент. На відміну від прототипу, пристрій відбору вибухової речовини і пристрій кріплення боєприпасу виконано незалежно один від одного, при цьому в пристрої відбору вибухової речовини в якості механізму дії на вибухову речовину заряду використано ріжучий інструмент, що встановлений з можливістю обертального та зворотньо-поступального руху від гвинта, обладнаного шпоночним пазом для прийняття обертального руху, а також правою та лівою нарізками для зворотньо-поступального руху, причому установку обладнано пристроєм подачі води або інертної речовини в зону дії ріжучого СО CM ^ 00 О) 8423 або інертної речовини в зону дії ріжучого інструмента. На Фіг. 1 показано загальний вигляд установки На Фіг.2 - розріз по А-А На рамі 1 встановлено пристрій відбору проб вибухової речовини 2, пристрій кріплення боєприпасу 3, в нижній частині рами встановлено фільтрзбирач 4. В якості засобу дії на заряд вибухової речовини в корпусі боєприпасу взято ріжучий інструмент 5, закріплений на рухомій втулці 6, встановленій на валу 7. У нижній частині вала 7 встановлено пристрій подачі води 8 в зону різання вибухової речовини. Вал 7 жорстко з'єднаний з гвинтом 9, котрий має подовжній шпоночний паз, праву та ліву гвинтові нарізки. Гвинт 9 встановлений на підшипниках ковзання 10, які одночасно служать опорами шестерень 11 і 12. У ступиці шестерні 11 жорстко закріплена шпонка 13 для передачі валу 7 обертального руху. У ступиці шестерні 12 встановлена шпонка 14 з можливістю переміщення по гвинтовим канавкам гвинта 9 і можливістю передачі валу 7 зворотньопоступального руху. Пристрій працює таким чином Боеприпас встановлюється у ложемент пристрою кріплення 3, ріжучий інструмент 5 за допомогою рухомої втулки 6 встановлюється на задану величину проникнення в масу вибухової речовини ФІГ.1 заряду. Дистанційно вмикається привод 15 пристрою відбору проб 2. Шестерні 11 і 12 знаходяться в зачепленні зубцюватими колесами приводу 15. Шестерня 11 через шпонку 13 передає гвинту 9 обертальний рух. Шестерня 12 через шпонку 14, яка пересувається по гвинтовій канавці гвинта 9, змушує гвинт 9 з ріжучим інструментом 5 виконувати зворотньо-поступальний рух, не змінюючи напрямку обертання. При досягненні гвинтом 9 крайнього положення привод 15 автоматично відключається і на пульті управління з'являється сигнал про закінчення циклу. В даній конструкції установки відбору вибухової речовини з корпуса боєприпасу зниження вибухонебезпечності при відборі вибухової речовини заряду досягається за рахунок того, що обертання ріжучого інструмента в одному напрямку виключає тертя затиловочної частини інструмента по вибуховій речовині заряду, а ріжуча частина інструмента знаходиться в постійному контакті з вибуховою речовиною, подача води або інертної речовини через пустотілий вал у зону різання від центральної системи або розхідної ємності охолоджує ріжучий інструмент та вимиває подрібнену вибухову речовину із зони різання у фільтр-збирач, де відбувається розподіл на тверду та рідку фази. 8423 Фіг. 2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
