Палиця

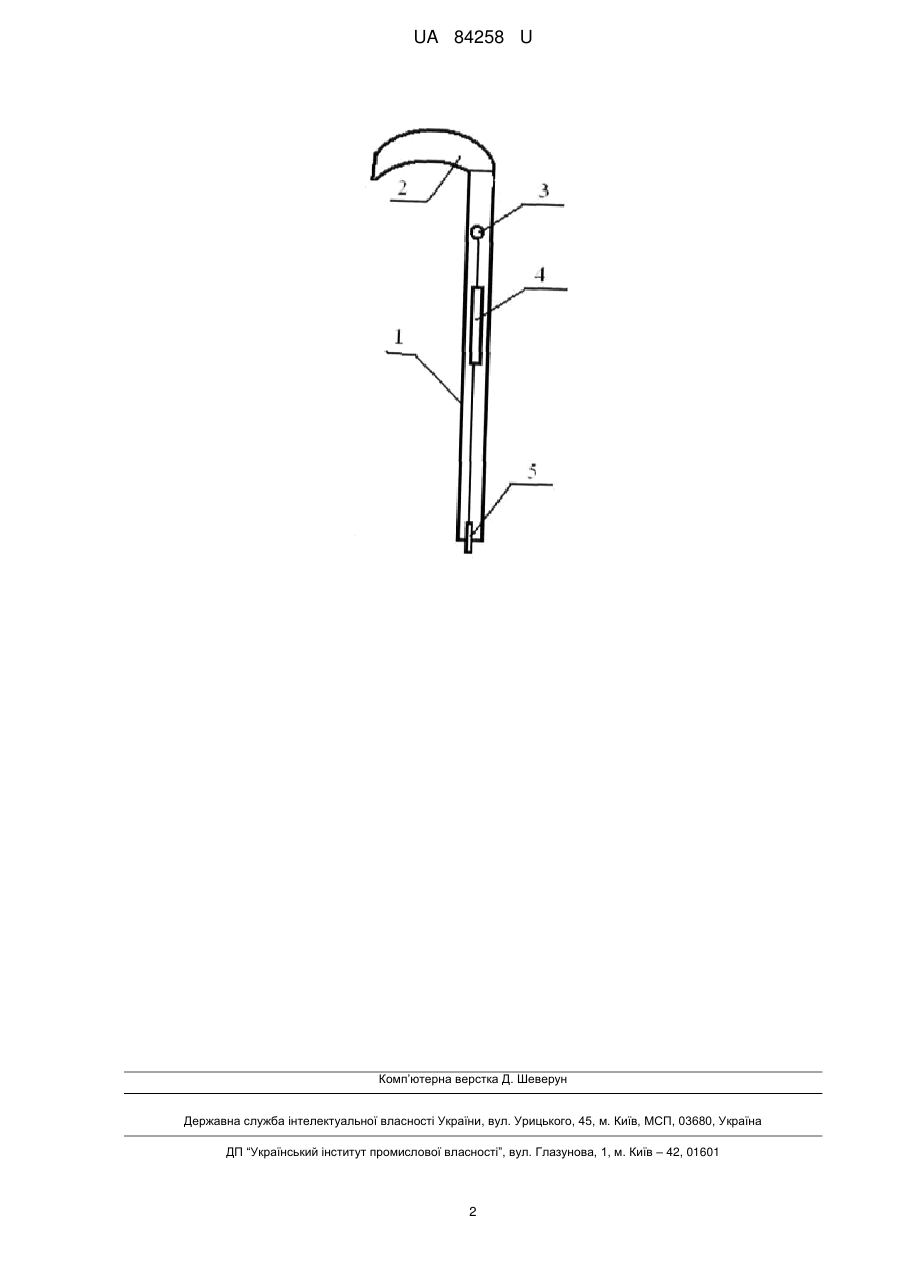

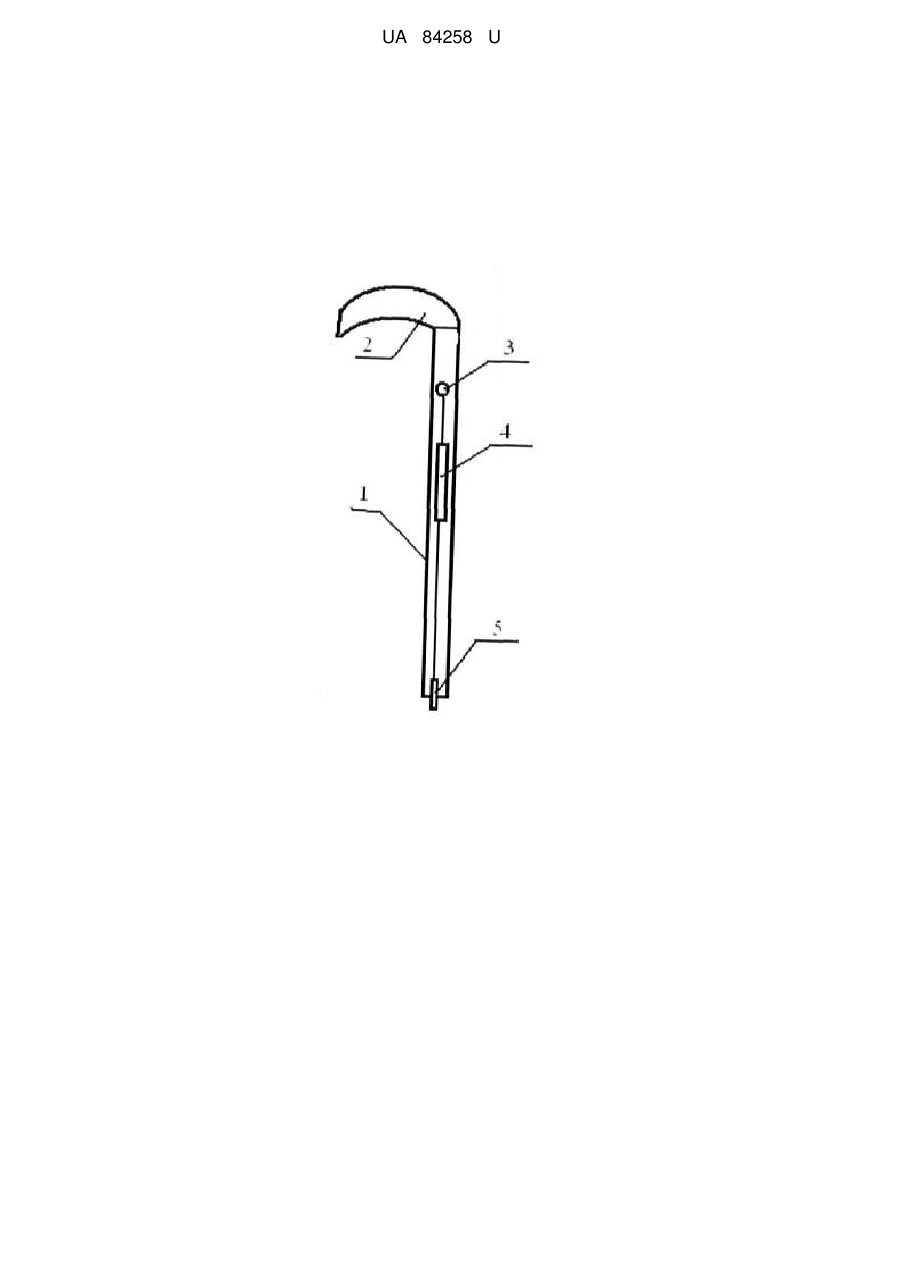

Реферат: Палиця містить рукоятку і трубку. Палицю обладнано генератором електричного струму, перетворювачем напруги і джерелом випромінювання. UA 84258 U (12) UA 84258 U UA 84258 U 5 10 15 20 25 30 Запропонована корисна модель палиця належить до пристроїв для забезпечення життєвих вимог людини, зокрема літніх людей та інвалідів. Палиці для полегшення ходи здорових і хворих людей відомі. Вони мають рукоятку, трубку з втулкою, з направляючим стержнем, пружиною та ковпаком, протиковзаючий механізм з загостреним кінцем, підпруженний повзунок. До них належить винахід по А с СРСР № 349389. Технічні особливості цього винаходу забезпечують вихід і ховання загостреного наконечника з ковпака і в нього при потребі ходи по обледенілій поверхні, кахельній плитці та ґрунті. Недоліком цієї палиці є неможливість погашення ударних імпульсів на кістки користувача, що передаються через наконечник від поверхні, та відсутність світового сигналу при ходьбі людини, що попереджає у сутінках оточуючих про наявність старої або хворої людини. Це особливо важливо при переході проїжджої частини дороги. Відомий винахід, що палицю обладнано амортизатором у вигляді розташованої в кінці каналу трубки втулки [Пат. № 49489 Україна]. Таке виконання палиці полегшує ходьбу, гасить ударні імпульси. Недоліком цієї палиці відсутність світового сигналу при ходьбі людини. В завдання запропонованої корисної моделі поставлена задача такого удосконалення палиці, яке забезпечує наявність світового сигналу від палиці при ходьбі людини. Така задача забезпечується тим, що палицю обладнано генератором електричного струму у вигляді п'єзоелемента, розташованого в кінці каналу трубки, перетворювачем струму і джерелом випромінювання, що містить світлодіоди. Таке виконання палиці забезпечує світовий сигнал від палиці при ходьбі людини. На кресленні показано поздовжній розтин палиці. Вона складається з трубки 1 з рукояткою 2. В верхній частині трубки 1 розташовано джерело випромінювання 3, що містить світлодіоди. В середній частині трубки 1 розташований перетворювач струму 4. В каналі кінця трубки 1 розташовано генератор електричного струму 5 у вигляді п'єзоелемента. Користування палицею. При дотику трубки 1 до поверхні дороги стискається п'єзоелемент генератора електричного струму 5, в результаті чого виробляється електричний струм. Електричний струм надходить в перетворювач струму 4. З перетворювача струму 4 електричний струм надходить в джерело випромінювання 3, що містить світлодіоди. Випромінюється світло. Світовий сигнал при ходьбі людини попереджає у сутінках оточуючих про наявність старої або хворої людини, що особливо важливо при переході проїжджої частини дороги. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Палиця, що містить рукоятку і трубку, яка відрізняється тим, що палицю обладнано генератором електричного струму, перетворювачем напруги і джерелом випромінювання. 1 UA 84258 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
