Робочий орган трубоукладача

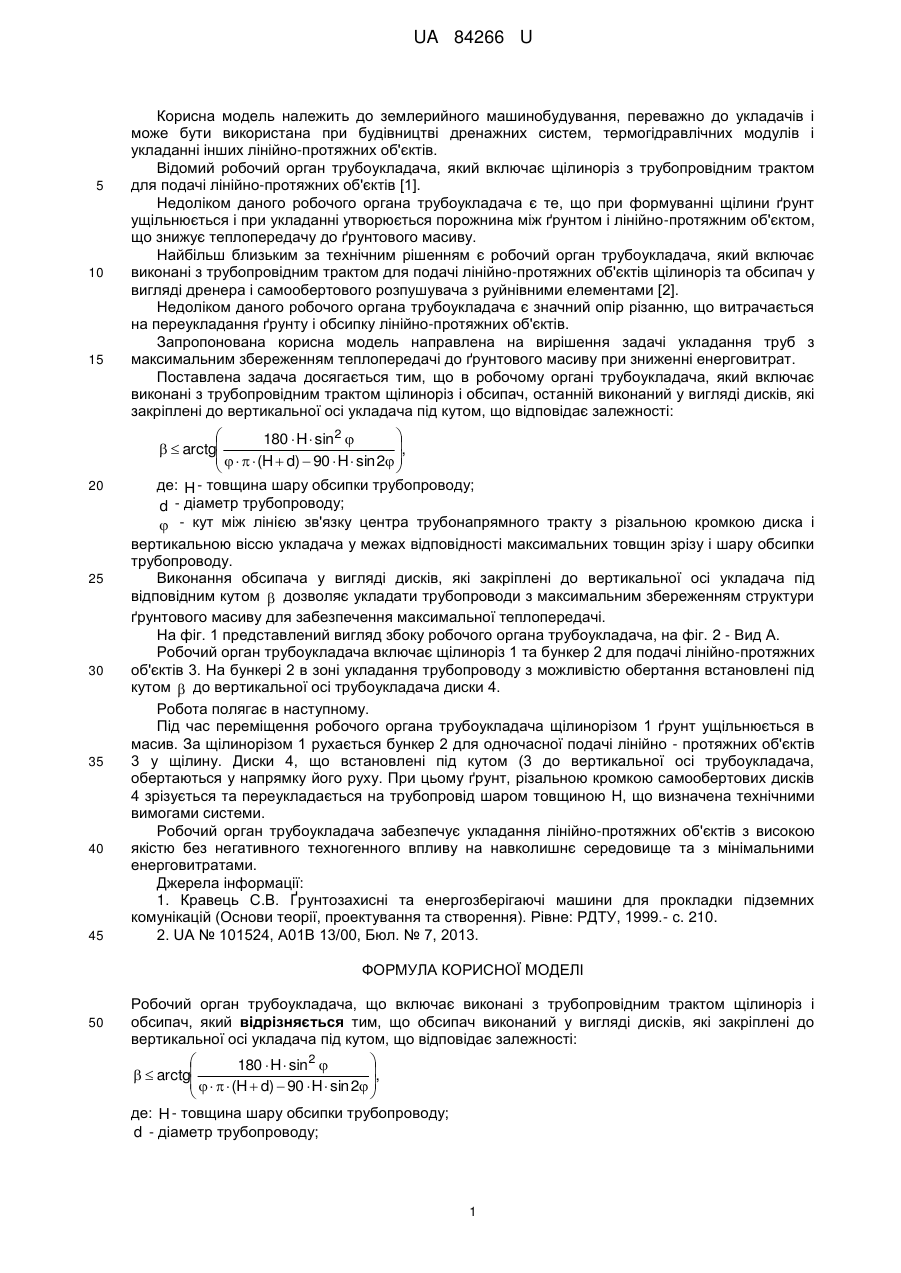

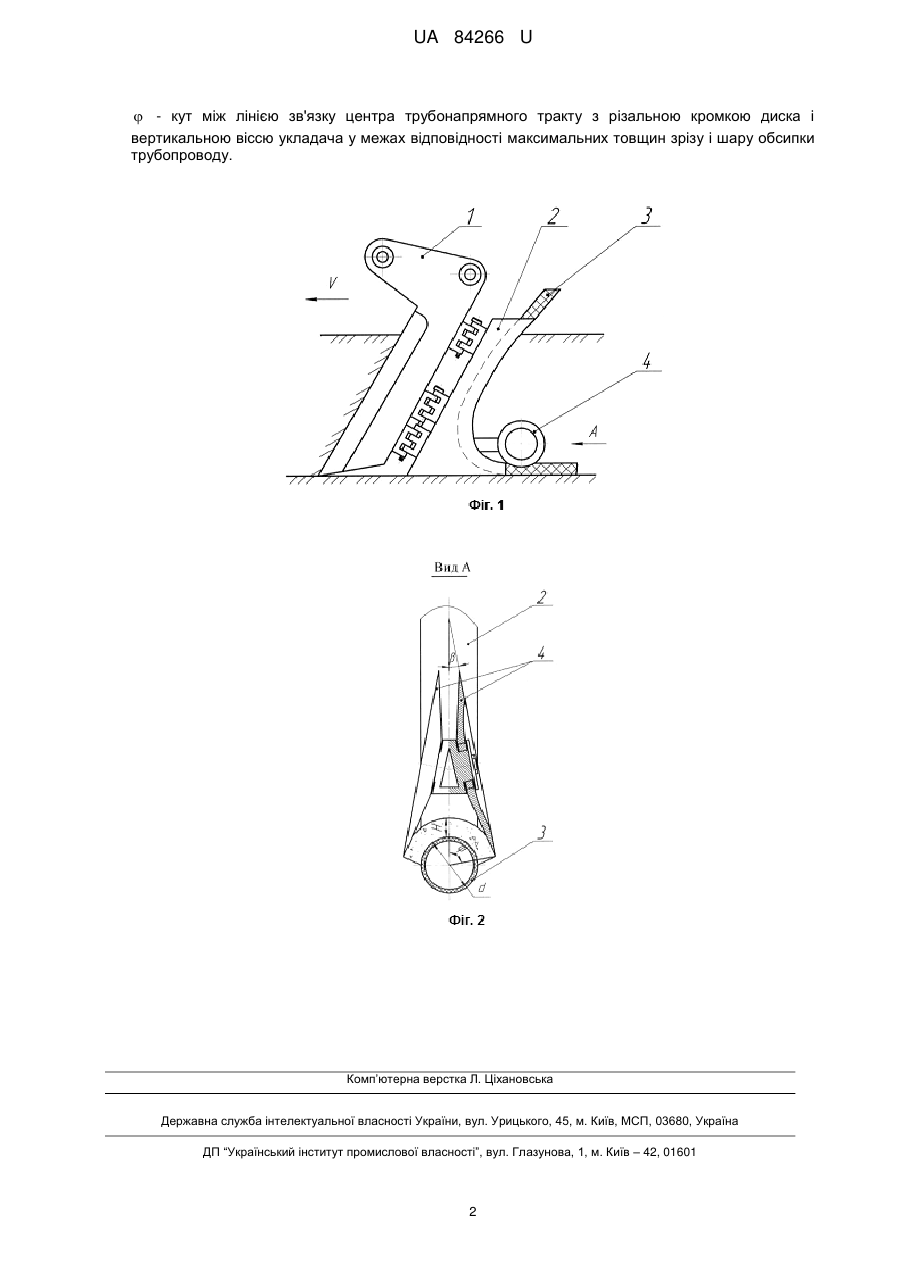

Реферат: Робочий орган трубоукладача включає виконані з трубопровідним трактом щілиноріз і обсипач. Обсипач виконаний у вигляді дисків, які закріплені до вертикальної осі укладача під кутом. UA 84266 U (54) РОБОЧИЙ ОРГАН ТРУБОУКЛАДАЧА UA 84266 U UA 84266 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до землерийного машинобудування, переважно до укладачів і може бути використана при будівництві дренажних систем, термогідравлічних модулів і укладанні інших лінійно-протяжних об'єктів. Відомий робочий орган трубоукладача, який включає щілиноріз з трубопровідним трактом для подачі лінійно-протяжних об'єктів [1]. Недоліком даного робочого органа трубоукладача є те, що при формуванні щілини ґрунт ущільнюється і при укладанні утворюється порожнина між ґрунтом і лінійно-протяжним об'єктом, що знижує теплопередачу до ґрунтового масиву. Найбільш близьким за технічним рішенням є робочий орган трубоукладача, який включає виконані з трубопровідним трактом для подачі лінійно-протяжних об'єктів щілиноріз та обсипач у вигляді дренера і самообертового розпушувача з руйнівними елементами [2]. Недоліком даного робочого органа трубоукладача є значний опір різанню, що витрачається на переукладання ґрунту і обсипку лінійно-протяжних об'єктів. Запропонована корисна модель направлена на вирішення задачі укладання труб з максимальним збереженням теплопередачі до ґрунтового масиву при зниженні енерговитрат. Поставлена задача досягається тим, що в робочому органі трубоукладача, який включає виконані з трубопровідним трактом щілиноріз і обсипач, останній виконаний у вигляді дисків, які закріплені до вертикальної осі укладача під кутом, що відповідає залежності:   180  H  sin 2  ,   arctg      (H  d)  90  H  sin 2    де: H - товщина шару обсипки трубопроводу; d - діаметр трубопроводу;  - кут між лінією зв'язку центра трубонапрямного тракту з різальною кромкою диска і вертикальною віссю укладача у межах відповідності максимальних товщин зрізу і шару обсипки трубопроводу. Виконання обсипача у вигляді дисків, які закріплені до вертикальної осі укладача під відповідним кутом  дозволяє укладати трубопроводи з максимальним збереженням структури ґрунтового масиву для забезпечення максимальної теплопередачі. На фіг. 1 представлений вигляд збоку робочого органа трубоукладача, на фіг. 2 - Вид А. Робочий орган трубоукладача включає щілиноріз 1 та бункер 2 для подачі лінійно-протяжних об'єктів 3. На бункері 2 в зоні укладання трубопроводу з можливістю обертання встановлені під кутом  до вертикальної осі трубоукладача диски 4. Робота полягає в наступному. Під час переміщення робочого органа трубоукладача щілинорізом 1 ґрунт ущільнюється в масив. За щілинорізом 1 рухається бункер 2 для одночасної подачі лінійно - протяжних об'єктів 3 у щілину. Диски 4, що встановлені під кутом (3 до вертикальної осі трубоукладача, обертаються у напрямку його руху. При цьому ґрунт, різальною кромкою самообертових дисків 4 зрізується та переукладається на трубопровід шаром товщиною Н, що визначена технічними вимогами системи. Робочий орган трубоукладача забезпечує укладання лінійно-протяжних об'єктів з високою якістю без негативного техногенного впливу на навколишнє середовище та з мінімальними енерговитратами. Джерела інформації: 1. Кравець С.В. Ґрунтозахисні та енергозберігаючі машини для прокладки підземних комунікацій (Основи теорії, проектування та створення). Рівне: РДТУ, 1999.- c. 210. 2. UA № 101524, А01В 13/00, Бюл. № 7, 2013. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Робочий орган трубоукладача, що включає виконані з трубопровідним трактом щілиноріз і обсипач, який відрізняється тим, що обсипач виконаний у вигляді дисків, які закріплені до вертикальної осі укладача під кутом, що відповідає залежності:   180  H  sin 2  ,   arctg      (H  d)  90  H  sin 2    де: H - товщина шару обсипки трубопроводу; d - діаметр трубопроводу; 1 UA 84266 U  - кут між лінією зв'язку центра трубонапрямного тракту з різальною кромкою диска і вертикальною віссю укладача у межах відповідності максимальних товщин зрізу і шару обсипки трубопроводу. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
