Землерийний робочий орган

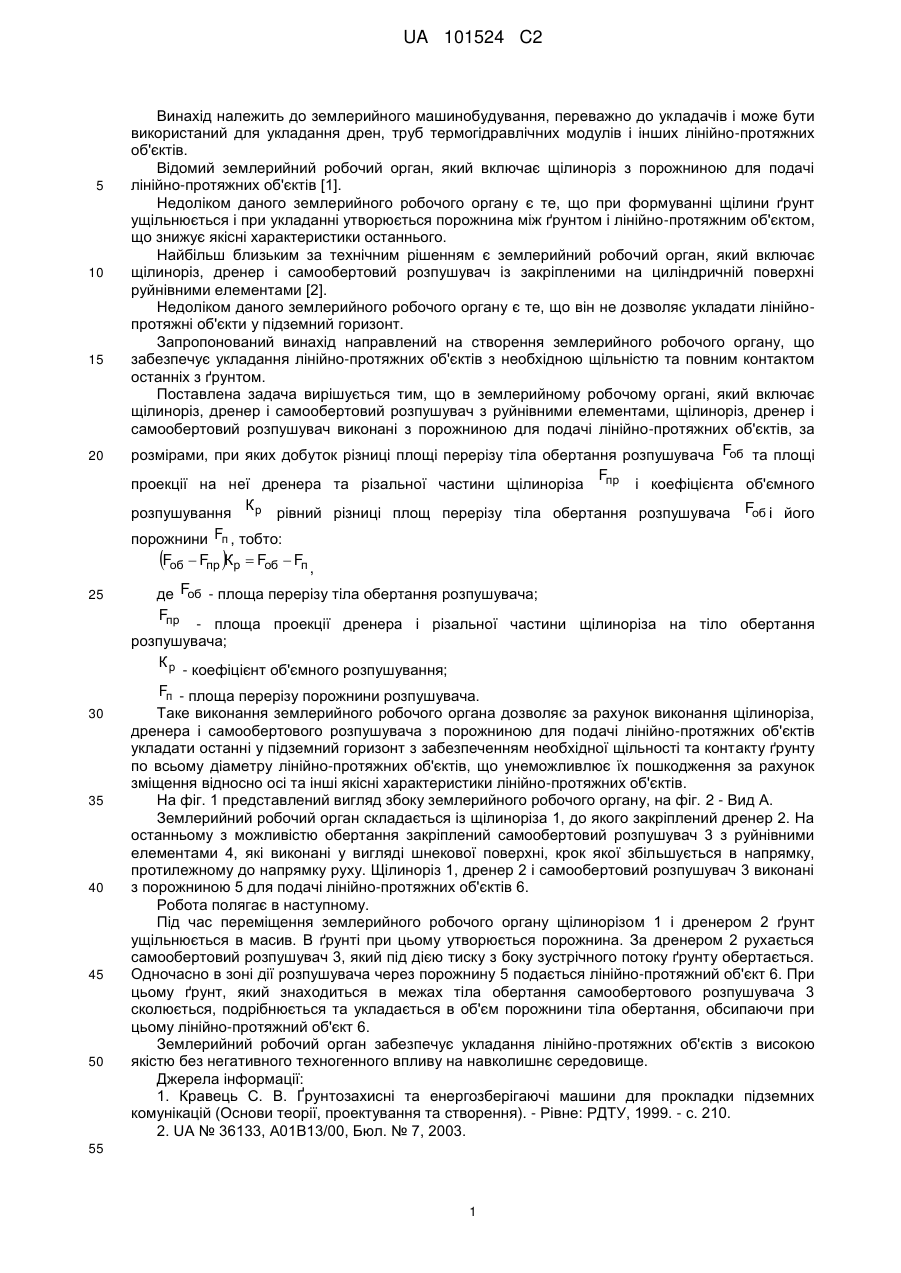

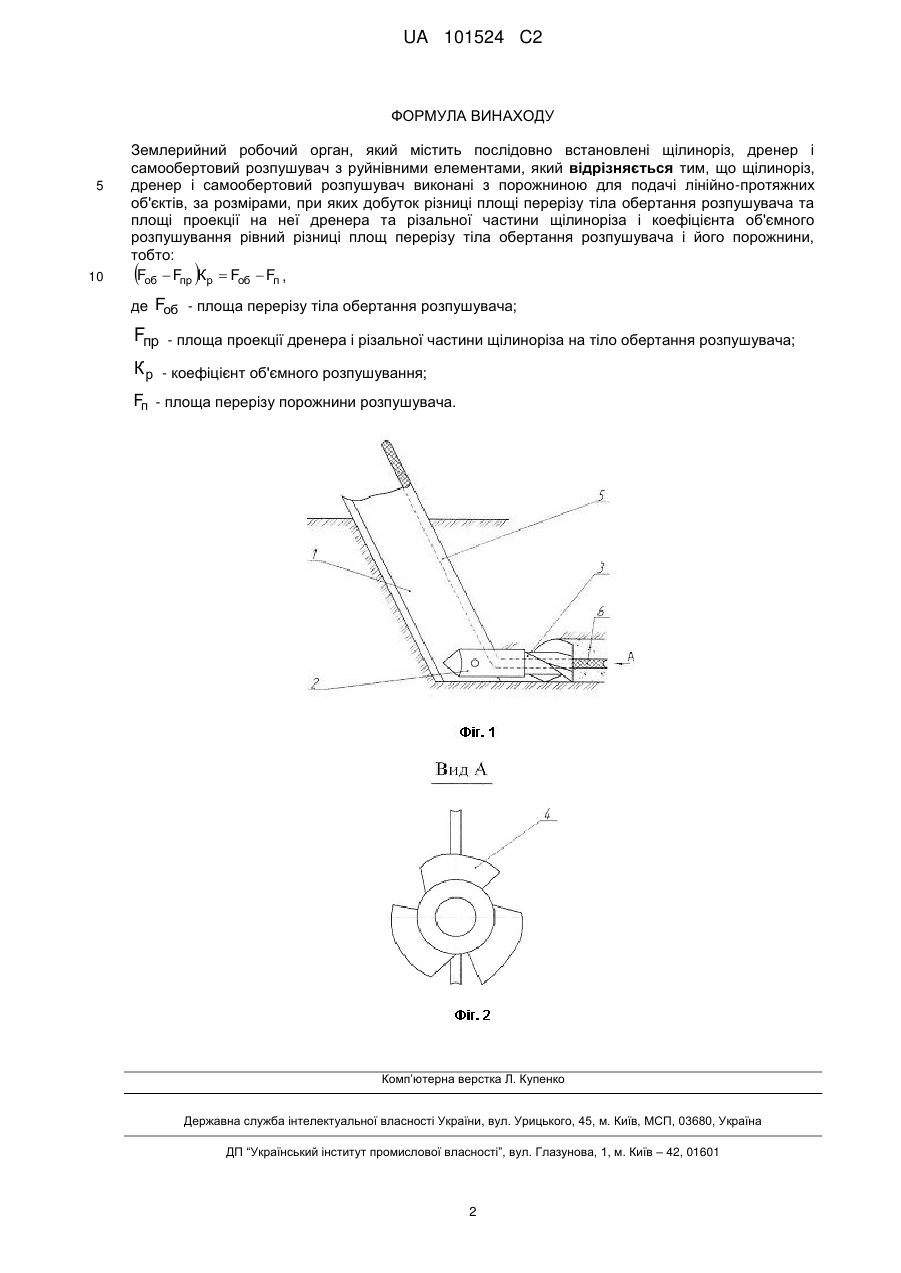

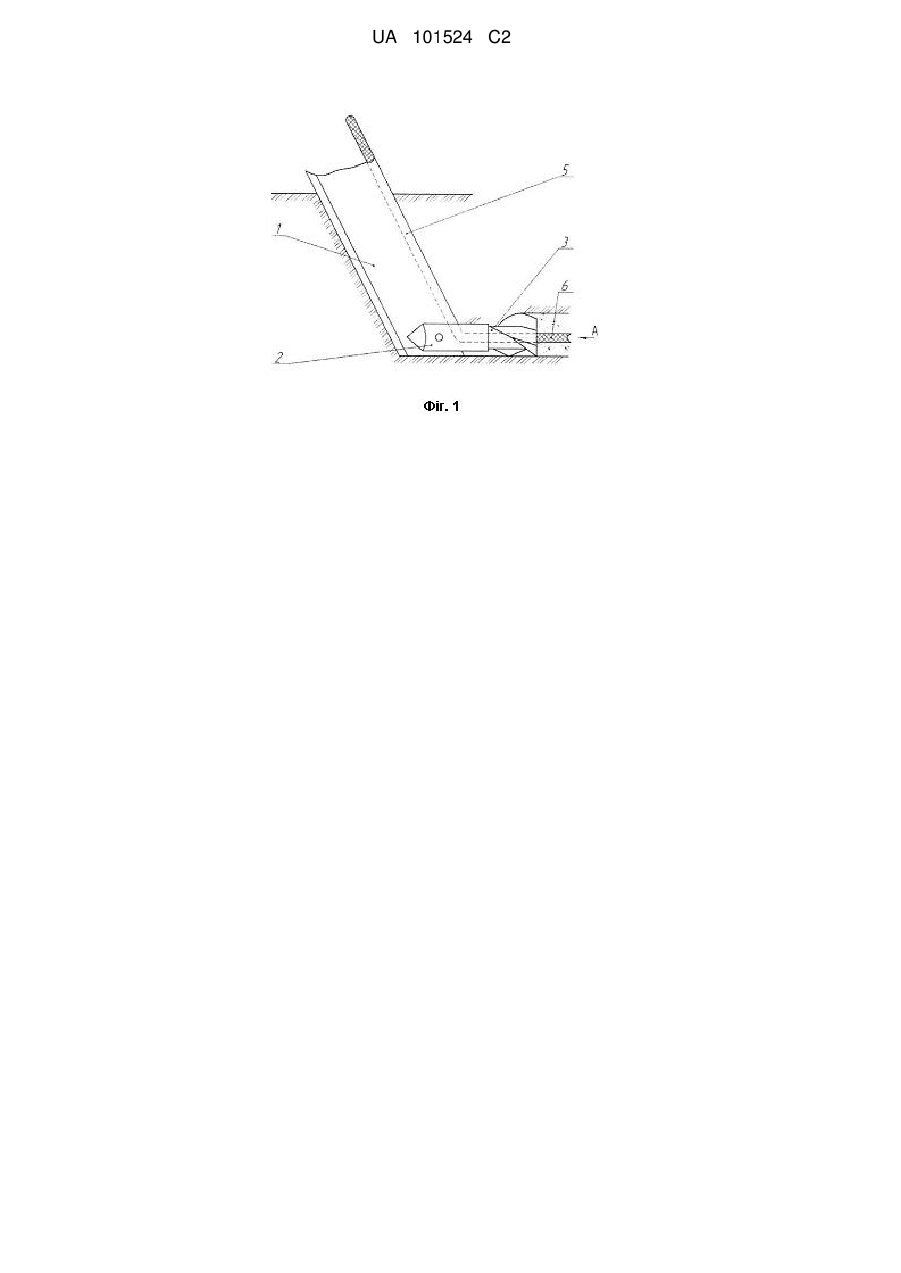

Реферат: Заявлений землерийний робочий орган містить послідовно встановлені щілиноріз, дренер і самообертовий розпушувач з руйнівними елементами. Щілиноріз, дренер і самообертовий розпушувач виконані з порожниною для подачі лінійно-протяжних об'єктів. UA 101524 C2 (12) UA 101524 C2 UA 101524 C2 5 10 15 20 Винахід належить до землерийного машинобудування, переважно до укладачів і може бути використаний для укладання дрен, труб термогідравлічних модулів і інших лінійно-протяжних об'єктів. Відомий землерийний робочий орган, який включає щілиноріз з порожниною для подачі лінійно-протяжних об'єктів [1]. Недоліком даного землерийного робочого органу є те, що при формуванні щілини ґрунт ущільнюється і при укладанні утворюється порожнина між ґрунтом і лінійно-протяжним об'єктом, що знижує якісні характеристики останнього. Найбільш близьким за технічним рішенням є землерийний робочий орган, який включає щілиноріз, дренер і самообертовий розпушувач із закріпленими на циліндричній поверхні руйнівними елементами [2]. Недоліком даного землерийного робочого органу є те, що він не дозволяє укладати лінійнопротяжні об'єкти у підземний горизонт. Запропонований винахід направлений на створення землерийного робочого органу, що забезпечує укладання лінійно-протяжних об'єктів з необхідною щільністю та повним контактом останніх з ґрунтом. Поставлена задача вирішується тим, що в землерийному робочому органі, який включає щілиноріз, дренер і самообертовий розпушувач з руйнівними елементами, щілиноріз, дренер і самообертовий розпушувач виконані з порожниною для подачі лінійно-протяжних об'єктів, за розмірами, при яких добуток різниці площі перерізу тіла обертання розпушувача Fоб та площі F проекції на неї дренера та різальної частини щілиноріза пр і коефіцієнта об'ємного Кр розпушування рівний різниці площ перерізу тіла обертання розпушувача Fоб i його порожнини Fп , тобто: Fоб  Fпр Кр  Fоб  Fп , 25 30 35 40 45 50 де Fоб - площа перерізу тіла обертання розпушувача; Fпр - площа проекції дренера і різальної частини щілиноріза на тіло обертання розпушувача; Кр - коефіцієнт об'ємного розпушування; Fп - площа перерізу порожнини розпушувача. Таке виконання землерийного робочого органа дозволяє за рахунок виконання щілиноріза, дренера і самообертового розпушувача з порожниною для подачі лінійно-протяжних об'єктів укладати останні у підземний горизонт з забезпеченням необхідної щільності та контакту ґрунту по всьому діаметру лінійно-протяжних об'єктів, що унеможливлює їх пошкодження за рахунок зміщення відносно осі та інші якісні характеристики лінійно-протяжних об'єктів. На фіг. 1 представлений вигляд збоку землерийного робочого органу, на фіг. 2 - Вид А. Землерийний робочий орган складається із щілиноріза 1, до якого закріплений дренер 2. На останньому з можливістю обертання закріплений самообертовий розпушувач 3 з руйнівними елементами 4, які виконані у вигляді шнекової поверхні, крок якої збільшується в напрямку, протилежному до напрямку руху. Щілиноріз 1, дренер 2 і самообертовий розпушувач 3 виконані з порожниною 5 для подачі лінійно-протяжних об'єктів 6. Робота полягає в наступному. Під час переміщення землерийного робочого органу щілинорізом 1 і дренером 2 ґрунт ущільнюється в масив. В ґрунті при цьому утворюється порожнина. За дренером 2 рухається самообертовий розпушувач 3, який під дією тиску з боку зустрічного потоку ґрунту обертається. Одночасно в зоні дії розпушувача через порожнину 5 подається лінійно-протяжний об'єкт 6. При цьому ґрунт, який знаходиться в межах тіла обертання самообертового розпушувача 3 сколюється, подрібнюється та укладається в об'єм порожнини тіла обертання, обсипаючи при цьому лінійно-протяжний об'єкт 6. Землерийний робочий орган забезпечує укладання лінійно-протяжних об'єктів з високою якістю без негативного техногенного впливу на навколишнє середовище. Джерела інформації: 1. Кравець С. В. Ґрунтозахисні та енергозберігаючі машини для прокладки підземних комунікацій (Основи теорії, проектування та створення). - Рівне: РДТУ, 1999. - с. 210. 2. UA № 36133, А01В13/00, Бюл. № 7, 2003. 55 1 UA 101524 C2 ФОРМУЛА ВИНАХОДУ 5 10 Землерийний робочий орган, який містить послідовно встановлені щілиноріз, дренер і самообертовий розпушувач з руйнівними елементами, який відрізняється тим, що щілиноріз, дренер і самообертовий розпушувач виконані з порожниною для подачі лінійно-протяжних об'єктів, за розмірами, при яких добуток різниці площі перерізу тіла обертання розпушувача та площі проекції на неї дренера та різальної частини щілиноріза і коефіцієнта об'ємного розпушування рівний різниці площ перерізу тіла обертання розпушувача і його порожнини, тобто: Fоб  Fпр Кр  Fоб  Fп ,   де Fоб - площа перерізу тіла обертання розпушувача; Fпр - площа проекції дренера і різальної частини щілиноріза на тіло обертання розпушувача; К р - коефіцієнт об'ємного розпушування; Fп - площа перерізу порожнини розпушувача. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
