Робочий орган укладача-розпушувача

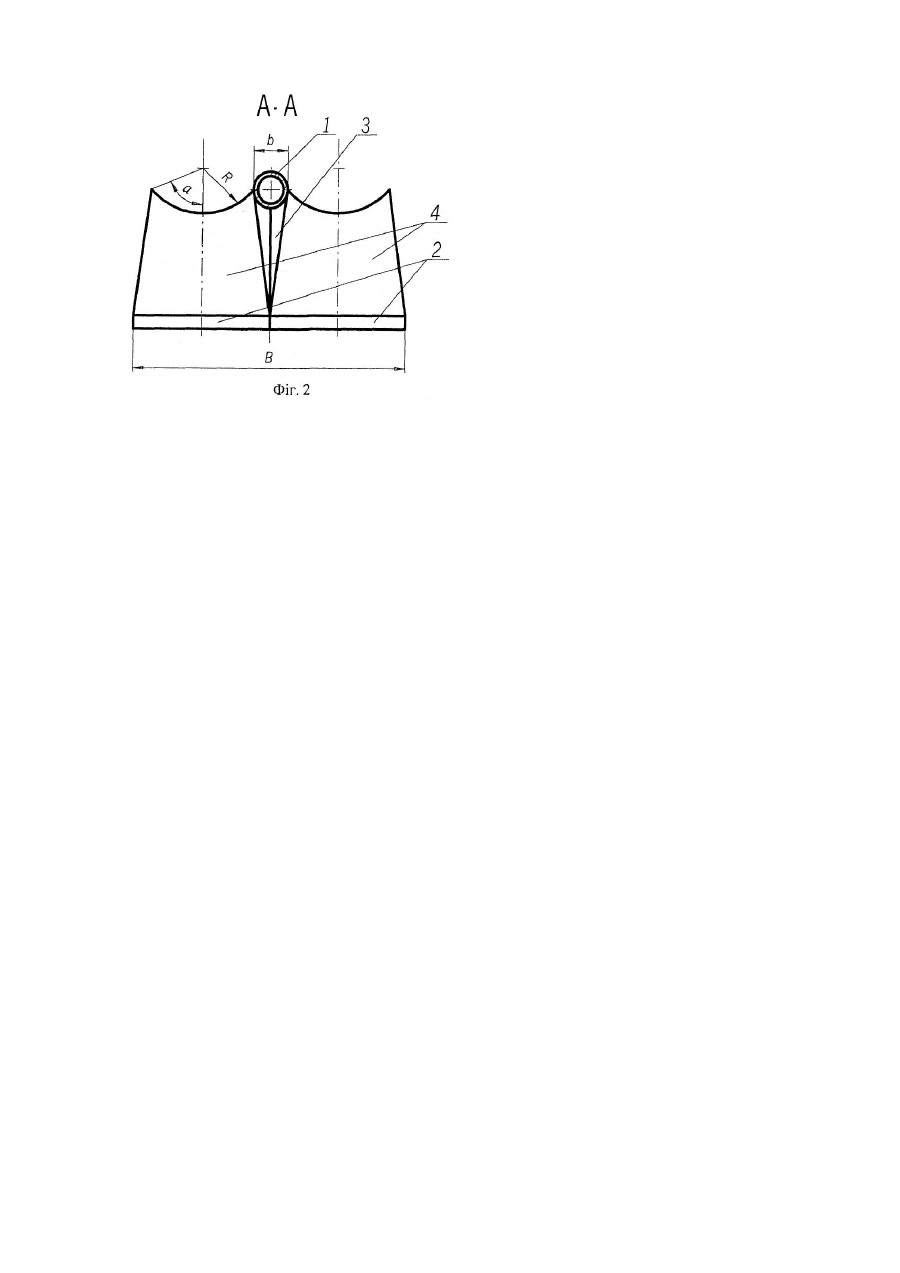

Винахід відноситься до землерийного машинобудування, переважно до укладачів-розпушувачів талих ґрунтів, які використовуються в меліоративному будівництві. Відомий укладач-розпушувач [1], який включає трубонапрямний тракт з ґрунторозробними органами, розташованими на різних рівнях один відносно іншого, і зміщені по горизонталі таким чином, що вищевстановлені випереджають нижчевстановлені. Недоліком такого робочого органу є те, що ґрунт при його розробці не подрібнюється. Найбільш близьким за технічним рішенням та результатом розпушення до винаходу, що заявляється, є укладач-розпушувач [2], який включає трубонапрямний тракт і закріплені на ньому та рознесені по висоті ґрунторозробні органи, кожний з яких виконаний із вертикально розміщеного розрізного ножа та дотичних до нього горизонтальних ножів, лобові поверхні яких спряжені з робочими поверхнями транспортувальнонапрямних елементів. Недоліком даного укладача-розпушувача є те, що засипка лінійно-протяжних об'єктів здійснюється недостатньо розпушеним ґрунтом. Запропонований винахід направлений на підвищення ступеня подрібнення ґрунту, яким засипається дренажна щілина, і відповідно підвищення ефективності роботи лінійно-протяжних об'єктів. Поставлена задача досягається тим, що у робочому органі укладача-розпушувача, який включає похило встановлений трубонапрямний тракт та закріплені на ньому з рознесенням по висоті з випередженням кожного наступного в напрямку від нижнього до верхнього ґрунторозробні органи, кожний із яких виконаний з вертикального розрізного ножа і дотичних з ним горизонтальних ножів, лобові поверхні яких спряжені з робочими поверхнями транспортувально-напрямних елементів, кожний з яких являє собою жолоб, радіус кривизни якого на виході становить hстр×kp, де hстр – товщина стружки ґрунту, kр – коефіцієнт розпушування ґрунту, а ґрунторозробний орган відповідає залежності: B/4=R×sin(a)+b/2, де: В - ширина ґрунторозробного органу; R, а - відповідно, радіус кривизни та половинний центральний кут на виході транспортувальнонапрямного елемента; b - ширина трубонапрямного тракту. Стружка ґрунту, що зрізається кожним ґрунторозробним органом, рухаючись транспортувальнонапрямними елементами, розпушується за рахунок деформування у трьох координатних площинах, поступово загинається від країв до середини внаслідок жолобоподібної форми транспортувально-напрямних елементів, утворюючи простір для звільненого проходження трубонапрямного тракту. На Фіг.1 показано загальний вигляд робочого органу укладача-розпушувача, на Фіг.2 - переріз А-А на Фіг.1. Робочий орган укладача-розпушувача складається з трубонапрямного тракту 1 та декількох встановлених на ньому ґрунторозробних органів, різальні кромки яких виконані у вигляді прямих горизонтальних ножів 2 та вертикального розрізного ножа 3. Транспортувальна частина ґрунторозробних органів виконана у вигляді суміжновстановлених транспортувально-напрямних елементів 4 змінної поперечної кривизни, радіус якої зменшується по ходу руху пласта ґрунту, в кінцевій частині дорівнює товщині стружки з урахуванням коефіцієнта розпушення. Процес укладання лінійно-протяжного об'єкта з одночасним розпушенням ґрунту відбувається наступним чином. При русі робочого органу укладача-розпушувача стружка ґрунту, що зрізається на кожному ґрунторозробному органі горизонтальними ножами 2 розсікається вертикальним ножем 3 і надходить на суміжновстановлені транспортувально-напрямні елементи 4, внаслідок жолобоподібної форми яких, на виході між ними утворюється простір для звільненого проходження трубонапрямного тракту 1, по якому проходить лінійно-протяжний об'єкт, що вкладається в ґрунт і засипається розпушеним ґрунтом, який виходить із суміжновстановлених транспортувально-напрямних елементів 4. Наявність цих умов якісного розпушення ґрунту, що вкладається над дренажем дасть змогу підвищити ефективність проведених дреноукладальних робіт. Джерела інформації. 1. А.с. SU №419682, Ε02F5/10; 2. А.с. SU №1678989, Ε02F5/10.
