Спосіб змішування сипучих компонентів

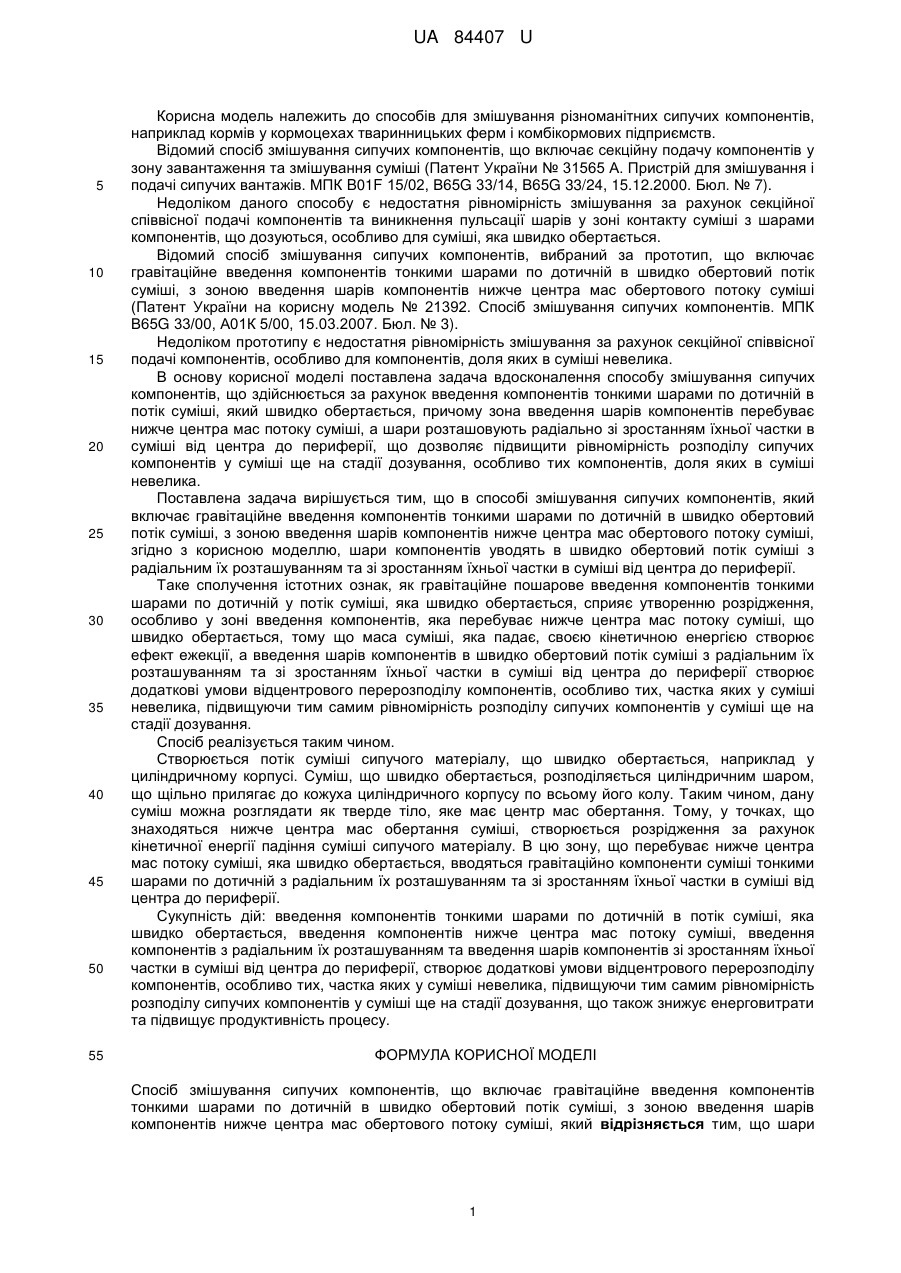

Реферат: Спосіб змішування сипучих компонентів включає гравітаційне введення компонентів тонкими шарами по дотичній в швидко обертовий потік суміші, з зоною введення шарів компонентів нижче центра мас обертового потоку суміші, причому шари компонентів уводять в швидко обертовий потік суміші з радіальним їх розташуванням та зі зростанням їхньої частки в суміші від центра до периферії. UA 84407 U (54) СПОСІБ ЗМІШУВАННЯ СИПУЧИХ КОМПОНЕНТІВ UA 84407 U UA 84407 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів для змішування різноманітних сипучих компонентів, наприклад кормів у кормоцехах тваринницьких ферм і комбікормових підприємств. Відомий спосіб змішування сипучих компонентів, що включає секційну подачу компонентів у зону завантаження та змішування суміші (Патент України № 31565 А. Пристрій для змішування і подачі сипучих вантажів. МПК B01F 15/02, В65G 33/14, В65G 33/24, 15.12.2000. Бюл. № 7). Недоліком даного способу є недостатня рівномірність змішування за рахунок секційної співвісної подачі компонентів та виникнення пульсації шарів у зоні контакту суміші з шарами компонентів, що дозуються, особливо для суміші, яка швидко обертається. Відомий спосіб змішування сипучих компонентів, вибраний за прототип, що включає гравітаційне введення компонентів тонкими шарами по дотичній в швидко обертовий потік суміші, з зоною введення шарів компонентів нижче центра мас обертового потоку суміші (Патент України на корисну модель № 21392. Спосіб змішування сипучих компонентів. МПК В65G 33/00, А01К 5/00, 15.03.2007. Бюл. № 3). Недоліком прототипу є недостатня рівномірність змішування за рахунок секційної співвісної подачі компонентів, особливо для компонентів, доля яких в суміші невелика. В основу корисної моделі поставлена задача вдосконалення способу змішування сипучих компонентів, що здійснюється за рахунок введення компонентів тонкими шарами по дотичній в потік суміші, який швидко обертається, причому зона введення шарів компонентів перебуває нижче центра мас потоку суміші, а шари розташовують радіально зі зростанням їхньої частки в суміші від центра до периферії, що дозволяє підвищити рівномірність розподілу сипучих компонентів у суміші ще на стадії дозування, особливо тих компонентів, доля яких в суміші невелика. Поставлена задача вирішується тим, що в способі змішування сипучих компонентів, який включає гравітаційне введення компонентів тонкими шарами по дотичній в швидко обертовий потік суміші, з зоною введення шарів компонентів нижче центра мас обертового потоку суміші, згідно з корисною моделлю, шари компонентів уводять в швидко обертовий потік суміші з радіальним їх розташуванням та зі зростанням їхньої частки в суміші від центра до периферії. Таке сполучення істотних ознак, як гравітаційне пошарове введення компонентів тонкими шарами по дотичній у потік суміші, яка швидко обертається, сприяє утворенню розрідження, особливо у зоні введення компонентів, яка перебуває нижче центра мас потоку суміші, що швидко обертається, тому що маса суміші, яка падає, своєю кінетичною енергією створює ефект ежекції, а введення шарів компонентів в швидко обертовий потік суміші з радіальним їх розташуванням та зі зростанням їхньої частки в суміші від центра до периферії створює додаткові умови відцентрового перерозподілу компонентів, особливо тих, частка яких у суміші невелика, підвищуючи тим самим рівномірність розподілу сипучих компонентів у суміші ще на стадії дозування. Спосіб реалізується таким чином. Створюється потік суміші сипучого матеріалу, що швидко обертається, наприклад у циліндричному корпусі. Суміш, що швидко обертається, розподіляється циліндричним шаром, що щільно прилягає до кожуха циліндричного корпусу по всьому його колу. Таким чином, дану суміш можна розглядати як тверде тіло, яке має центр мас обертання. Тому, у точках, що знаходяться нижче центра мас обертання суміші, створюється розрідження за рахунок кінетичної енергії падіння суміші сипучого матеріалу. В цю зону, що перебуває нижче центра мас потоку суміші, яка швидко обертається, вводяться гравітаційно компоненти суміші тонкими шарами по дотичній з радіальним їх розташуванням та зі зростанням їхньої частки в суміші від центра до периферії. Сукупність дій: введення компонентів тонкими шарами по дотичній в потік суміші, яка швидко обертається, введення компонентів нижче центра мас потоку суміші, введення компонентів з радіальним їх розташуванням та введення шарів компонентів зі зростанням їхньої частки в суміші від центра до периферії, створює додаткові умови відцентрового перерозподілу компонентів, особливо тих, частка яких у суміші невелика, підвищуючи тим самим рівномірність розподілу сипучих компонентів у суміші ще на стадії дозування, що також знижує енерговитрати та підвищує продуктивність процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб змішування сипучих компонентів, що включає гравітаційне введення компонентів тонкими шарами по дотичній в швидко обертовий потік суміші, з зоною введення шарів компонентів нижче центра мас обертового потоку суміші, який відрізняється тим, що шари 1 UA 84407 U компонентів уводять в швидко обертовий потік суміші з радіальним їх розташуванням та зі зростанням їхньої частки в суміші від центра до периферії. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
