Спосіб змішування сипучих матеріалів з малими кількостями рідини

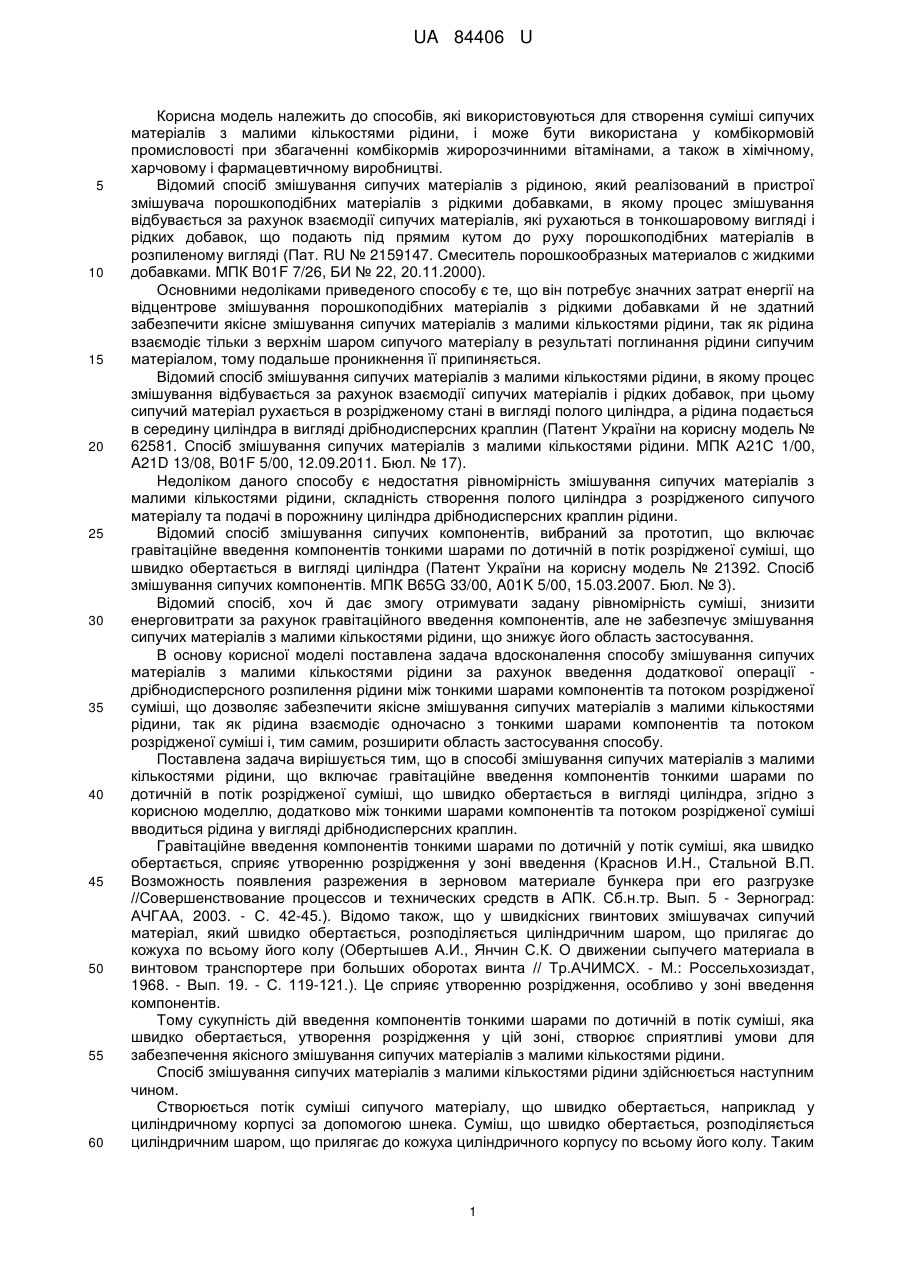

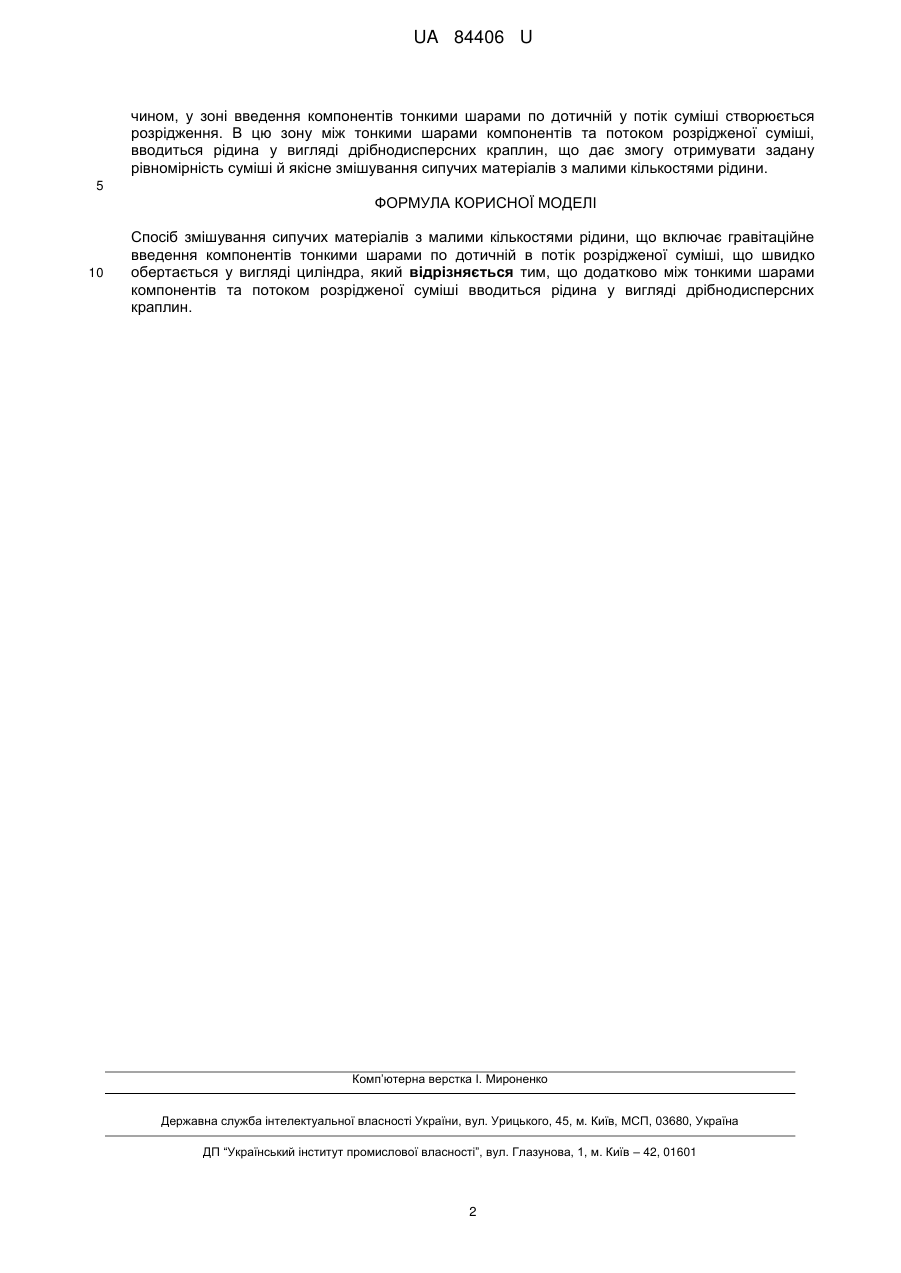

Реферат: Спосіб змішування сипучих матеріалів з малими кількостями рідини включає гравітаційне введення компонентів тонкими шарами по дотичній в потік розрідженої суміші, що швидко обертається у вигляді циліндра, причому додатково між тонкими шарами компонентів та потоком розрідженої суміші вводиться рідина у вигляді дрібнодисперсних краплин. UA 84406 U (12) UA 84406 U UA 84406 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів, які використовуються для створення суміші сипучих матеріалів з малими кількостями рідини, і може бути використана у комбікормовій промисловості при збагаченні комбікормів жиророзчинними вітамінами, а також в хімічному, харчовому і фармацевтичному виробництві. Відомий спосіб змішування сипучих матеріалів з рідиною, який реалізований в пристрої змішувача порошкоподібних матеріалів з рідкими добавками, в якому процес змішування відбувається за рахунок взаємодії сипучих матеріалів, які рухаються в тонкошаровому вигляді і рідких добавок, що подають під прямим кутом до руху порошкоподібних матеріалів в розпиленому вигляді (Пат. RU № 2159147. Смеситель порошкообразных материалов с жидкими добавками. МПК B01F 7/26, БИ № 22, 20.11.2000). Основними недоліками приведеного способу є те, що він потребує значних затрат енергії на відцентрове змішування порошкоподібних матеріалів з рідкими добавками й не здатний забезпечити якісне змішування сипучих матеріалів з малими кількостями рідини, так як рідина взаємодіє тільки з верхнім шаром сипучого матеріалу в результаті поглинання рідини сипучим матеріалом, тому подальше проникнення її припиняється. Відомий спосіб змішування сипучих матеріалів з малими кількостями рідини, в якому процес змішування відбувається за рахунок взаємодії сипучих матеріалів і рідких добавок, при цьому сипучий матеріал рухається в розрідженому стані в вигляді полого циліндра, а рідина подається в середину циліндра в вигляді дрібнодисперсних краплин (Патент України на корисну модель № 62581. Спосіб змішування сипучих матеріалів з малими кількостями рідини. МПК А21С 1/00, A21D 13/08, B01F 5/00, 12.09.2011. Бюл. № 17). Недоліком даного способу є недостатня рівномірність змішування сипучих матеріалів з малими кількостями рідини, складність створення полого циліндра з розрідженого сипучого матеріалу та подачі в порожнину циліндра дрібнодисперсних краплин рідини. Відомий спосіб змішування сипучих компонентів, вибраний за прототип, що включає гравітаційне введення компонентів тонкими шарами по дотичній в потік розрідженої суміші, що швидко обертається в вигляді циліндра (Патент України на корисну модель № 21392. Спосіб змішування сипучих компонентів. МПК B65G 33/00, A01K 5/00, 15.03.2007. Бюл. № 3). Відомий спосіб, хоч й дає змогу отримувати задану рівномірність суміші, знизити енерговитрати за рахунок гравітаційного введення компонентів, але не забезпечує змішування сипучих матеріалів з малими кількостями рідини, що знижує його область застосування. В основу корисної моделі поставлена задача вдосконалення способу змішування сипучих матеріалів з малими кількостями рідини за рахунок введення додаткової операції дрібнодисперсного розпилення рідини між тонкими шарами компонентів та потоком розрідженої суміші, що дозволяє забезпечити якісне змішування сипучих матеріалів з малими кількостями рідини, так як рідина взаємодіє одночасно з тонкими шарами компонентів та потоком розрідженої суміші і, тим самим, розширити область застосування способу. Поставлена задача вирішується тим, що в способі змішування сипучих матеріалів з малими кількостями рідини, що включає гравітаційне введення компонентів тонкими шарами по дотичній в потік розрідженої суміші, що швидко обертається в вигляді циліндра, згідно з корисною моделлю, додатково між тонкими шарами компонентів та потоком розрідженої суміші вводиться рідина у вигляді дрібнодисперсних краплин. Гравітаційне введення компонентів тонкими шарами по дотичній у потік суміші, яка швидко обертається, сприяє утворенню розрідження у зоні введення (Краснов И.Н., Стальной В.П. Возможность появления разрежения в зерновом материале бункера при его разгрузке //Совершенствование процессов и технических средств в АПК. Сб.н.тр. Вып. 5 - Зерноград: АЧГАА, 2003. - С. 42-45.). Відомо також, що у швидкісних гвинтових змішувачах сипучий матеріал, який швидко обертається, розподіляється циліндричним шаром, що прилягає до кожуха по всьому його колу (Обертышев А.И., Янчин С.К. О движении сыпучего материала в винтовом транспортере при больших оборотах винта // Тр.АЧИМСХ. - М.: Россельхозиздат, 1968. - Вып. 19. - С. 119-121.). Це сприяє утворенню розрідження, особливо у зоні введення компонентів. Тому сукупність дій введення компонентів тонкими шарами по дотичній в потік суміші, яка швидко обертається, утворення розрідження у цій зоні, створює сприятливі умови для забезпечення якісного змішування сипучих матеріалів з малими кількостями рідини. Спосіб змішування сипучих матеріалів з малими кількостями рідини здійснюється наступним чином. Створюється потік суміші сипучого матеріалу, що швидко обертається, наприклад у циліндричному корпусі за допомогою шнека. Суміш, що швидко обертається, розподіляється циліндричним шаром, що прилягає до кожуха циліндричного корпусу по всьому його колу. Таким 1 UA 84406 U чином, у зоні введення компонентів тонкими шарами по дотичній у потік суміші створюється розрідження. В цю зону між тонкими шарами компонентів та потоком розрідженої суміші, вводиться рідина у вигляді дрібнодисперсних краплин, що дає змогу отримувати задану рівномірність суміші й якісне змішування сипучих матеріалів з малими кількостями рідини. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб змішування сипучих матеріалів з малими кількостями рідини, що включає гравітаційне введення компонентів тонкими шарами по дотичній в потік розрідженої суміші, що швидко обертається у вигляді циліндра, який відрізняється тим, що додатково між тонкими шарами компонентів та потоком розрідженої суміші вводиться рідина у вигляді дрібнодисперсних краплин. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
