Свердловинна фугасна торпеда

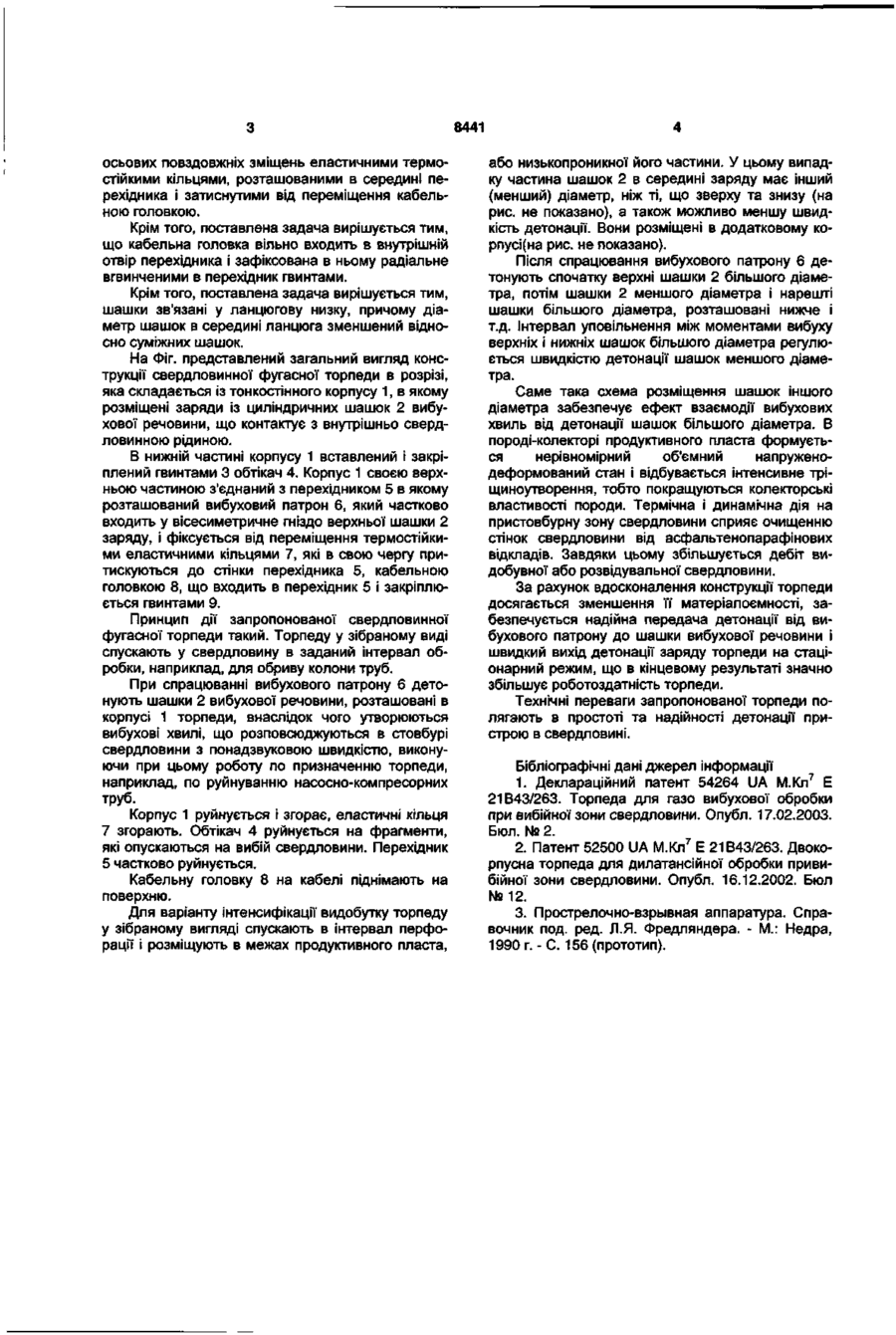

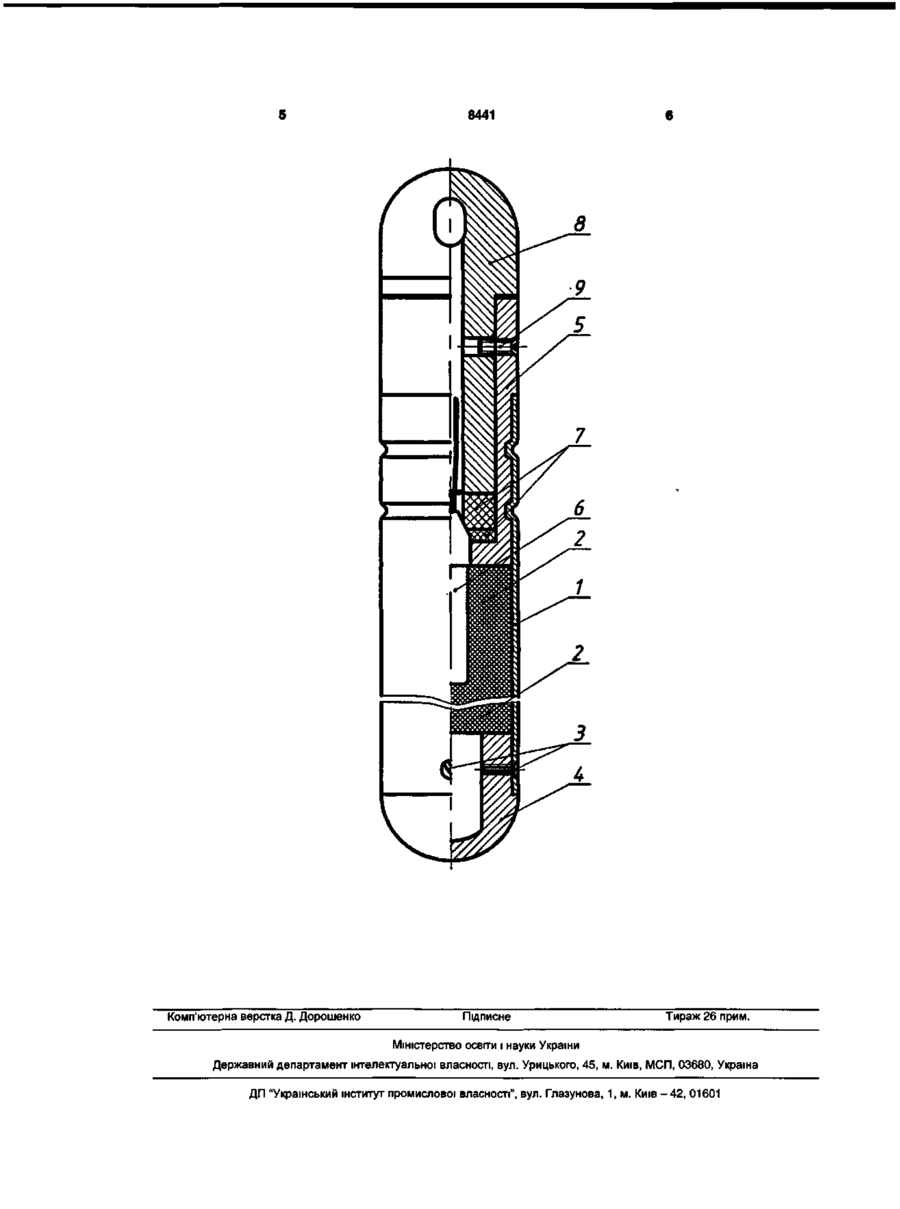

1. Свердловинна фугасна торпеда, що включає негерметичний тонкостінний корпус, в якому розміщений заряд із циліндричних шашок вибухової речовини, герметичний вибуховий патрон, ка Корисна модель відноситься до гірничої справи, а конкретно до проведення вибухових робіт в свердловинах на нафту і газ і призначений для обриву бурильних і насосно-компресорних труб під час ліквідації аварій, що виникають в процесі буріння і експлуатації свердловини, а також для торпедування обсаджених і не обсаджених свердловин з метою інтенсифікації видобутку нафти та газу. Відома торпеда для газовибухової обробки привибійної зони свердловин, що складається з герметичного корпусу, виготовленого із крихкого матеріалу з розміщеними в ньому розосередженими вибуховими пристроями і ініціюючим вузлом, розташованим в кабельному наконечнику [1]. Недоліком цього пристрою є складність конструкції, висока матеріалоємність, а також висока трудоємність і складність в реалізації проведення вибухової обробки. Відома торпеда для дилатансійного торпедування, що включає два окремі герметичні корпуси, з'єднані між собою стяжним стержнем. Верхній корпус оснащений кабельною головкою, в якій розташований ініціатор вибуху, приєднаний до верхнього заряду вибухової речовини, що розміщений в поліетиленовій оболонці [2]. Недоліком цієї торпеди є складність конструкції торпеди, висока матеріалоємність, та ненадійність цілісності конструкції торпеди пщ час спуску в інтервал обробки. бельну головку, перехідник і обтікач, яка відрізняється тим, що верхняя шашка має вісесиметричне циліндричне гніздо під вибуховий патрон, зафіксований від повздовжніх зміщень еластичними термостійкими кільцями, розташованими всередині перехідника і затиснутими кабельною головкою, причому кабельна головка вільно входить в перехідник і зафіксована в ньому радіально вгвинченими в перехідник гвинтами. 2. Свердловинна торпеда за п. 1, яка відрізняється тим, що шашки зв'язані у ланцюгову низку, причому діаметр шашок всередині ланцюга зменшений відносно суміжних шашок. Найбільш близьким технічним рішенням до запропонованого є торпеда, для торпедування свердловин, що має негерметичний тонкостінний корпус в якому розміщені заряди із циліндричних шашок вибухової речовини і вибуховий патрон, що встановлюється на торці верхньої шашки вибухової речовини і фіксується на ній за допомогою спеціального пружинного механізму, а також вантаж, перехідник і кабельну головку, яка з'єднана з перехідником різьбовим з'єднанням. Недоліком цього пристрою є складність конетрукції, трудоємність монтажу торпеди, а також не виключена можливість осьового повздовжнього зміщення вибухового патрону відносно торця верхньої шашки торпеди, і як наслідок, відмова детонації заряду торпеди. В основу корисної моделі покладена задача по спрощенню конструкції фугасної торпеди та підвищення надійності ініціювання заряду торпеди після її спуску в інтервал обробки, шляхом збільшення площі контакту вибухового патрона і шашки вибухової речовини. Поставлена задача вирішується тим, що в фугасній торпеді, яка включає негерметичний тонкостінний корпус, в якому розміщені заряди із циліндричних шашок вибухової речовини, герметичний вибуховий патрон, перехідник, кабельну головку, і обтікач, згідно корисної моделі верхня шашка вибухової речовини має вісесиметричне циліндричне гніздо під вибуховий патрон, зафіксований від шш^ " ^ «2* w т™ *5f ^f 00 р w ^f 2І —Э ST w 8441 осьових повздовжніх зміщень еластичними термостійкими кільцями, розташованими в середині перехід ни ка і затиснутими від переміщення кабельною головкою. Крім того, поставлена задача вирішується тим, що кабельна головка вільно входить в внутрішній отвір перехідника і зафіксована в ньому радіальне вгвинченими в перехідник гвинтами. Крім того, поставлена задача вирішується тим, шашки зв'язані у ланцюгову низку, причому діаметр шашок в середині ланцюга зменшений відносно суміжних шашок. На Фіг. представлений загальний вигляд конструкції свердловинної фугасної торпеди в розрізі, яка складається із тонкостінного корпусу 1, в якому розміщені заряди із циліндричних шашок 2 вибухової речовини, що контактує з внутрішньо свердловинною рідиною. В нижній частині корпусу 1 вставлений і закріплений гвинтами 3 обтікач 4. Корпус 1 своєю верхньою частиною з'єднаний з перехідником 5 в якому розташований вибуховий патрон 6, який частково входить у вісесиметричне гніздо верхньої шашки 2 заряду, і фіксується від переміщення термостійкими еластичними кільцями 7, які в свою чергу притискуються до стінки перехідника 5, кабельною головкою 8, що входить в перехідник 5 і закріплюється гвинтами 9. Принцип дії запропонованої свердловинної фугасної торпеди такий. Торпеду у зібраному виді спускають у свердловину в заданий інтервал обробки, наприклад, для обриву колони труб. При спрацюванні вибухового патрону 6 детонують шашки 2 вибухової речовини, розташовані в корпусі 1 торпеди, внаслідок чого утворюються вибухові хвилі, що розповсюджуються в стовбурі свердловини з понадзвуковою швидкістю, виконуючи при цьому роботу по призначенню торпеди, наприклад, по руйнуванню насосно-компресорних труб. Корпус 1 руйнується і згорає, еластичні кільця 7 згорають. Обтікач 4 руйнується на фрагменти, які опускаються на вибій свердловини. Перехідник 5 частково руйнується. Кабельну головку 8 на кабелі піднімають на поверхню. Для варіанту інтенсифікації видобутку торпеду у зібраному вигляді спускають в інтервал перфорації і розміщують в межах продуктивного пласта, або низькопроникної його частини. У цьому випадку частина шашок 2 в середині заряду має інший (менший) діаметр, ніж ті, що зверху та знизу (на рис. не показано), а також можливо меншу швидкість детонації. Вони розміщені в додатковому корпусі(на рис. не показано). Після спрацювання вибухового патрону 6 детонують спочатку верхні шашки 2 більшого діаметра, потім шашки 2 меншого діаметра і нарешті шашки більшого діаметра, розташовані нижче і т.д. Інтервал уповільнення між моментами вибуху верхніх і нижніх шашок більшого діаметра регулюється швидкістю детонації шашок меншого діаметра. Саме така схема розміщення шашок іншого діаметра забезпечує ефект взаємодії вибухових хвиль від детонації шашок більшого діаметра. В породі-колекторі продуктивного пласта формується нерівномірний об'ємний напруженодеформований стан і відбувається інтенсивне тріщиноутворення, тобто покращуються колекторські властивості породи. Термічна і динамічна дія на пристовбурну зону свердловини сприяє очищенню стінок свердловини від асфальтенопарафінових відкладів. Завдяки цьому збільшується дебіт видобувної або розвідувальної свердловини. За рахунок вдосконалення конструкції торпеди досягається зменшення її матеріалоємності, забезпечується надійна передача детонації від вибухового патрону до шашки вибухової речовини і швидкий вихід детонації заряду торпеди на стаціонарний режим, що в кінцевому результаті значно збільшує роботоздатність торпеди. Технічні переваги запропонованої торпеди полягають в простоті та надійності детонації пристрою в свердловині. Бібліографічні дані джерел інформації 1. Деклараційний патент 54264 UA М.Кл7 Е 21В43/263. Торпеда для газо вибухової обробки при вибійної зони свердловини. Опубл. 17.02.2003. Бюл. № 2. 2. Патент 52500 UA М.Кл7 Е 21В43/263. Двокорпусна торпеда для дилатансійної обробки привибійної зони свердловини. Опубл. 16.12.2002. Бюл №12. 3. Прострелочно-взрывная аппаратура. Справочник под. ред. Л.Я. Фредляндера. - М.: Недра, 1990 г. - С. 156 (прототип). 8441 8 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
