Пристрій для очищення, збирання та складування електростатично заряджених матеріалів

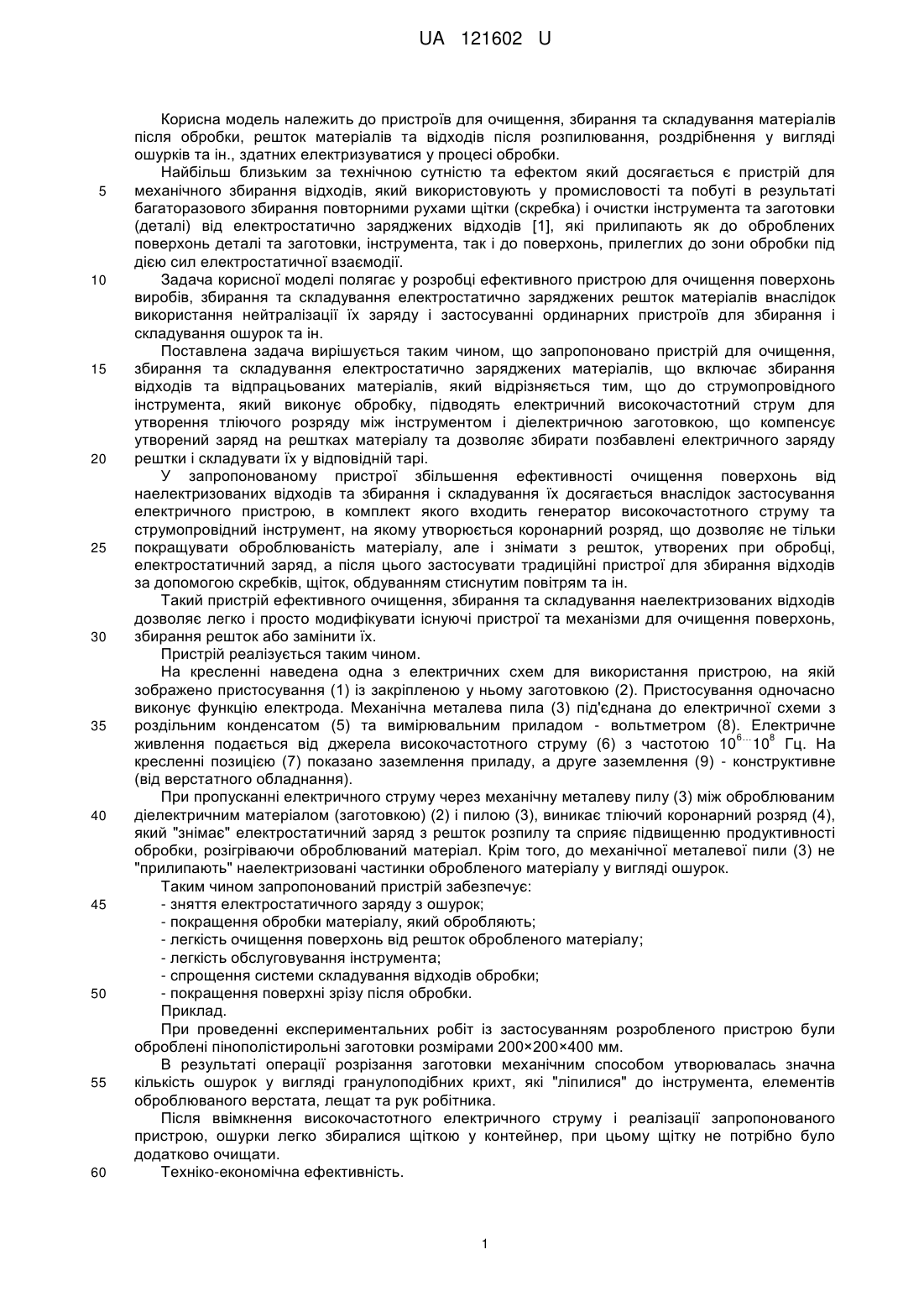

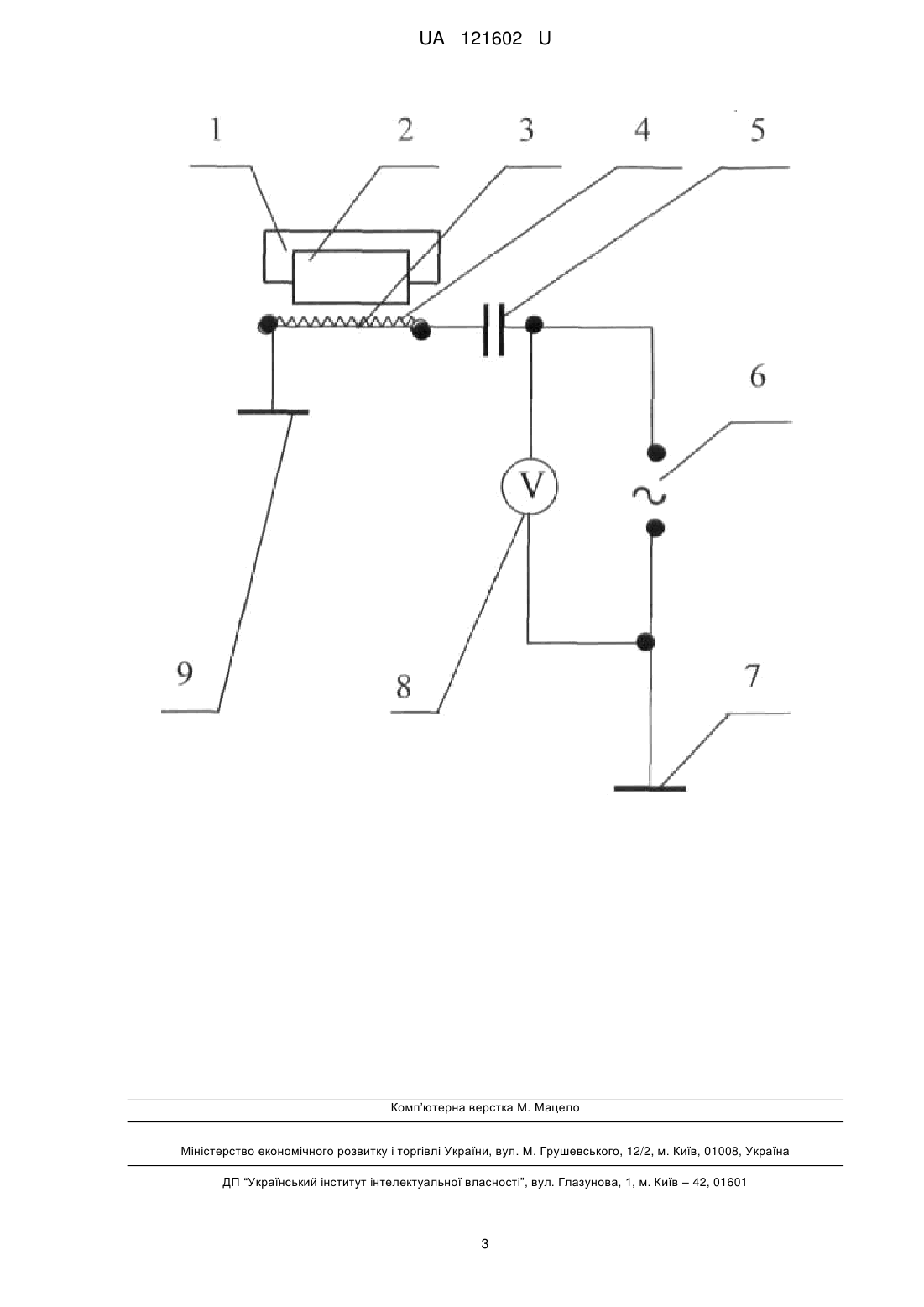

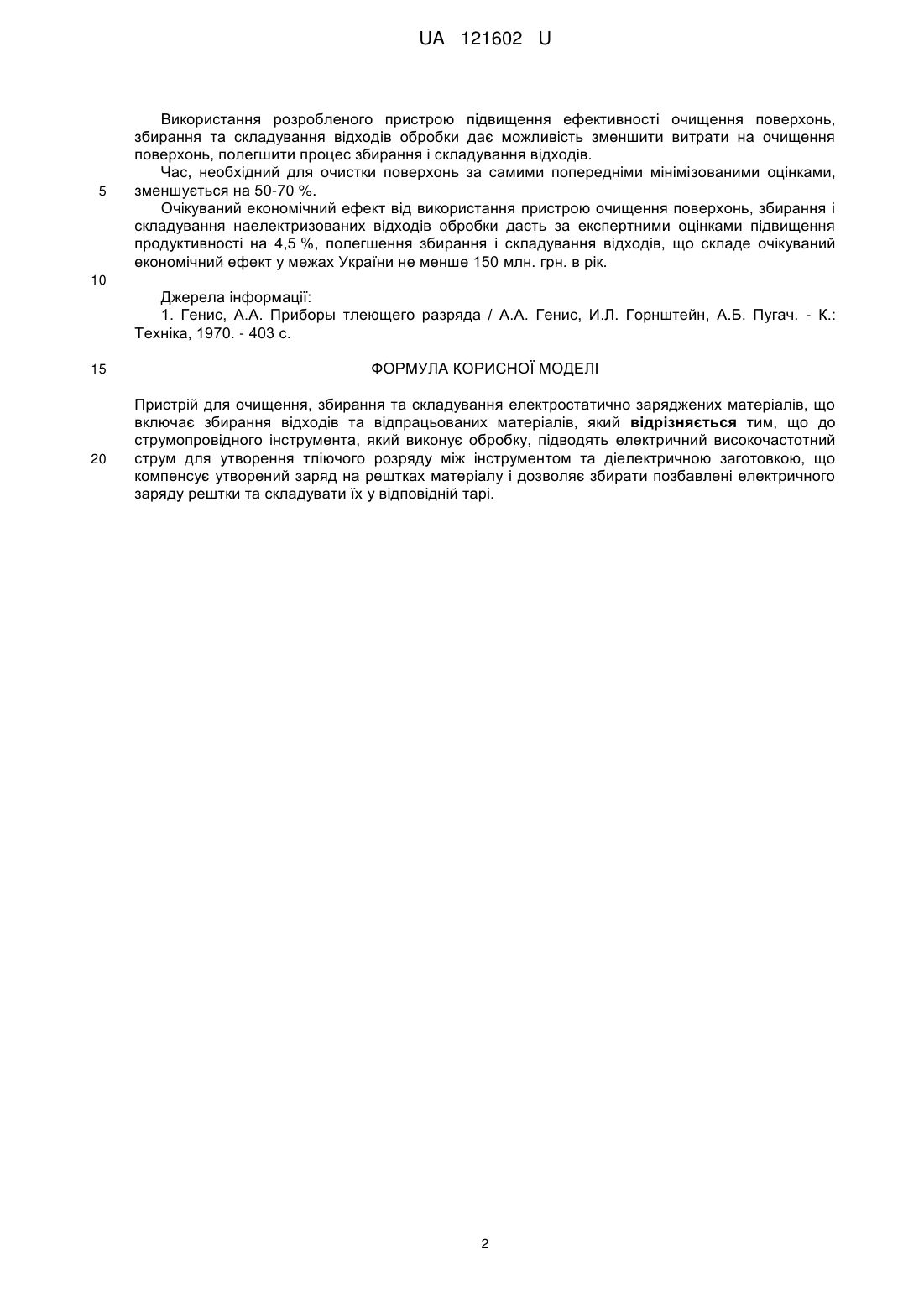

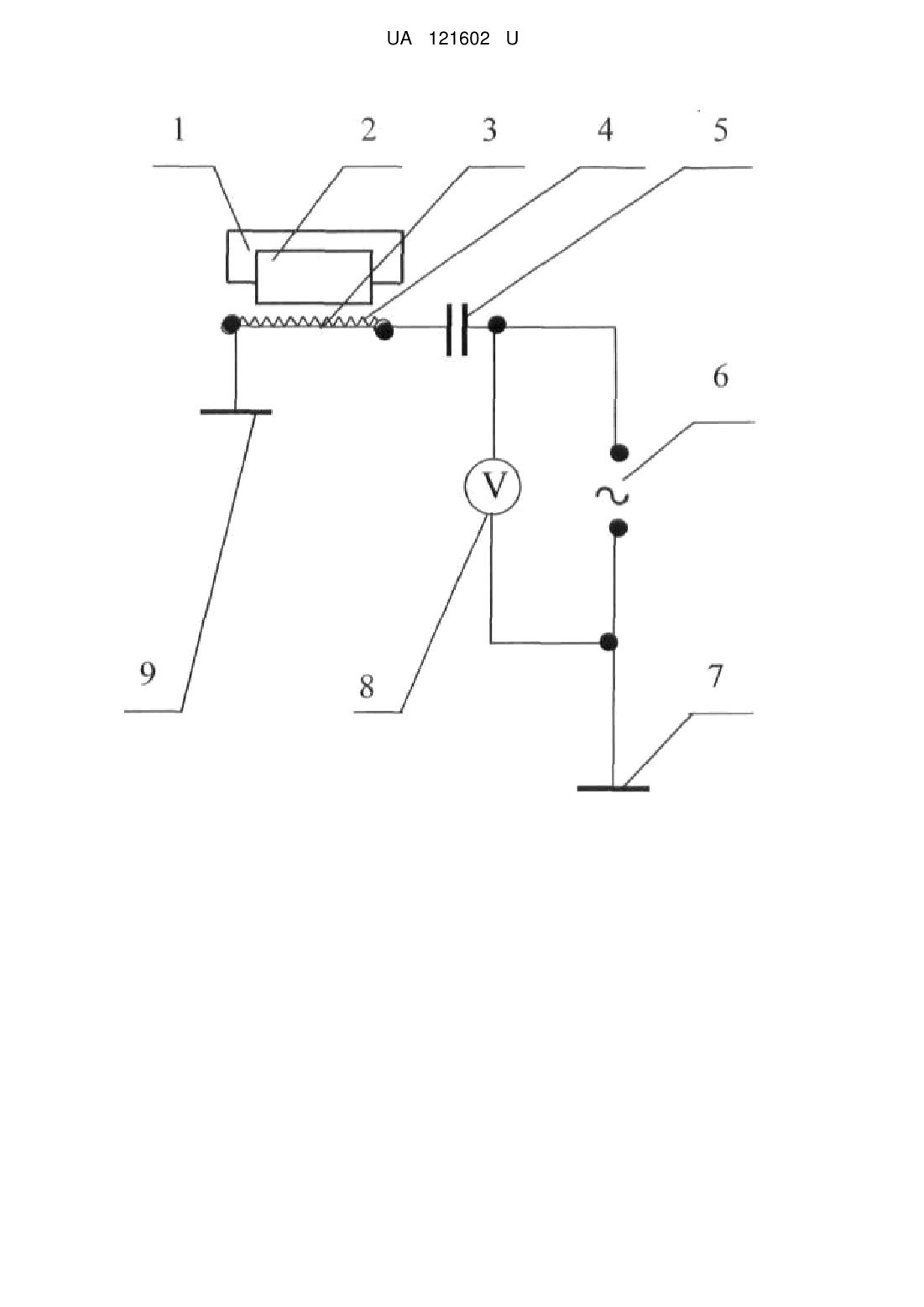

Реферат: Пристрій для очищення, збирання та складування електростатично заряджених матеріалів включає збирання відходів та відпрацьованих матеріалів. До струмопровідного інструмента, який виконує обробку, підводять електричний високочастотний струм для утворення тліючого розряду між інструментом та діелектричною заготовкою. Цим компенсується утворений заряд на рештках матеріалу. UA 121602 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ, ЗБИРАННЯ ТА СКЛАДУВАННЯ ЕЛЕКТРОСТАТИЧНО ЗАРЯДЖЕНИХ МАТЕРІАЛІВ UA 121602 U UA 121602 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для очищення, збирання та складування матеріалів після обробки, решток матеріалів та відходів після розпилювання, роздрібнення у вигляді ошурків та ін., здатних електризуватися у процесі обробки. Найбільш близьким за технічною сутністю та ефектом який досягається є пристрій для механічного збирання відходів, який використовують у промисловості та побуті в результаті багаторазового збирання повторними рухами щітки (скребка) і очистки інструмента та заготовки (деталі) від електростатично заряджених відходів [1], які прилипають як до оброблених поверхонь деталі та заготовки, інструмента, так і до поверхонь, прилеглих до зони обробки під дією сил електростатичної взаємодії. Задача корисної моделі полягає у розробці ефективного пристрою для очищення поверхонь виробів, збирання та складування електростатично заряджених решток матеріалів внаслідок використання нейтралізації їх заряду і застосуванні ординарних пристроїв для збирання і складування ошурок та ін. Поставлена задача вирішується таким чином, що запропоновано пристрій для очищення, збирання та складування електростатично заряджених матеріалів, що включає збирання відходів та відпрацьованих матеріалів, який відрізняється тим, що до струмопровідного інструмента, який виконує обробку, підводять електричний високочастотний струм для утворення тліючого розряду між інструментом і діелектричною заготовкою, що компенсує утворений заряд на рештках матеріалу та дозволяє збирати позбавлені електричного заряду рештки і складувати їх у відповідній тарі. У запропонованому пристрої збільшення ефективності очищення поверхонь від наелектризованих відходів та збирання і складування їх досягається внаслідок застосування електричного пристрою, в комплект якого входить генератор високочастотного струму та струмопровідний інструмент, на якому утворюється коронарний розряд, що дозволяє не тільки покращувати оброблюваність матеріалу, але і знімати з решток, утворених при обробці, електростатичний заряд, а після цього застосувати традиційні пристрої для збирання відходів за допомогою скребків, щіток, обдуванням стиснутим повітрям та ін. Такий пристрій ефективного очищення, збирання та складування наелектризованих відходів дозволяє легко і просто модифікувати існуючі пристрої та механізми для очищення поверхонь, збирання решток або замінити їх. Пристрій реалізується таким чином. На кресленні наведена одна з електричних схем для використання пристрою, на якій зображено пристосування (1) із закріпленою у ньому заготовкою (2). Пристосування одночасно виконує функцію електрода. Механічна металева пила (3) під'єднана до електричної схеми з роздільним конденсатом (5) та вимірювальним приладом - вольтметром (8). Електричне 6… 8 живлення подається від джерела високочастотного струму (6) з частотою 10 10 Гц. На кресленні позицією (7) показано заземлення приладу, а друге заземлення (9) - конструктивне (від верстатного обладнання). При пропусканні електричного струму через механічну металеву пилу (3) між оброблюваним діелектричним матеріалом (заготовкою) (2) і пилою (3), виникає тліючий коронарний розряд (4), який "знімає" електростатичний заряд з решток розпилу та сприяє підвищенню продуктивності обробки, розігріваючи оброблюваний матеріал. Крім того, до механічної металевої пили (3) не "прилипають" наелектризовані частинки обробленого матеріалу у вигляді ошурок. Таким чином запропонований пристрій забезпечує: - зняття електростатичного заряду з ошурок; - покращення обробки матеріалу, який обробляють; - легкість очищення поверхонь від решток обробленого матеріалу; - легкість обслуговування інструмента; - спрощення системи складування відходів обробки; - покращення поверхні зрізу після обробки. Приклад. При проведенні експериментальних робіт із застосуванням розробленого пристрою були оброблені пінополістирольні заготовки розмірами 200×200×400 мм. В результаті операції розрізання заготовки механічним способом утворювалась значна кількість ошурок у вигляді гранулоподібних крихт, які "ліпилися" до інструмента, елементів оброблюваного верстата, лещат та рук робітника. Після ввімкнення високочастотного електричного струму і реалізації запропонованого пристрою, ошурки легко збиралися щіткою у контейнер, при цьому щітку не потрібно було додатково очищати. Техніко-економічна ефективність. 1 UA 121602 U 5 Використання розробленого пристрою підвищення ефективності очищення поверхонь, збирання та складування відходів обробки дає можливість зменшити витрати на очищення поверхонь, полегшити процес збирання і складування відходів. Час, необхідний для очистки поверхонь за самими попередніми мінімізованими оцінками, зменшується на 50-70 %. Очікуваний економічний ефект від використання пристрою очищення поверхонь, збирання і складування наелектризованих відходів обробки дасть за експертними оцінками підвищення продуктивності на 4,5 %, полегшення збирання і складування відходів, що складе очікуваний економічний ефект у межах України не менше 150 млн. грн. в рік. 10 Джерела інформації: 1. Генис, А.А. Приборы тлеющего разряда / А.А. Генис, И.Л. Горнштейн, А.Б. Пугач. - К.: Техніка, 1970. - 403 с. 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для очищення, збирання та складування електростатично заряджених матеріалів, що включає збирання відходів та відпрацьованих матеріалів, який відрізняється тим, що до струмопровідного інструмента, який виконує обробку, підводять електричний високочастотний струм для утворення тліючого розряду між інструментом та діелектричною заготовкою, що компенсує утворений заряд на рештках матеріалу і дозволяє збирати позбавлені електричного заряду рештки та складувати їх у відповідній тарі. 2 UA 121602 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
