Торпеда для дилатансійної обробки нафто-газових колекторів середньої потужності

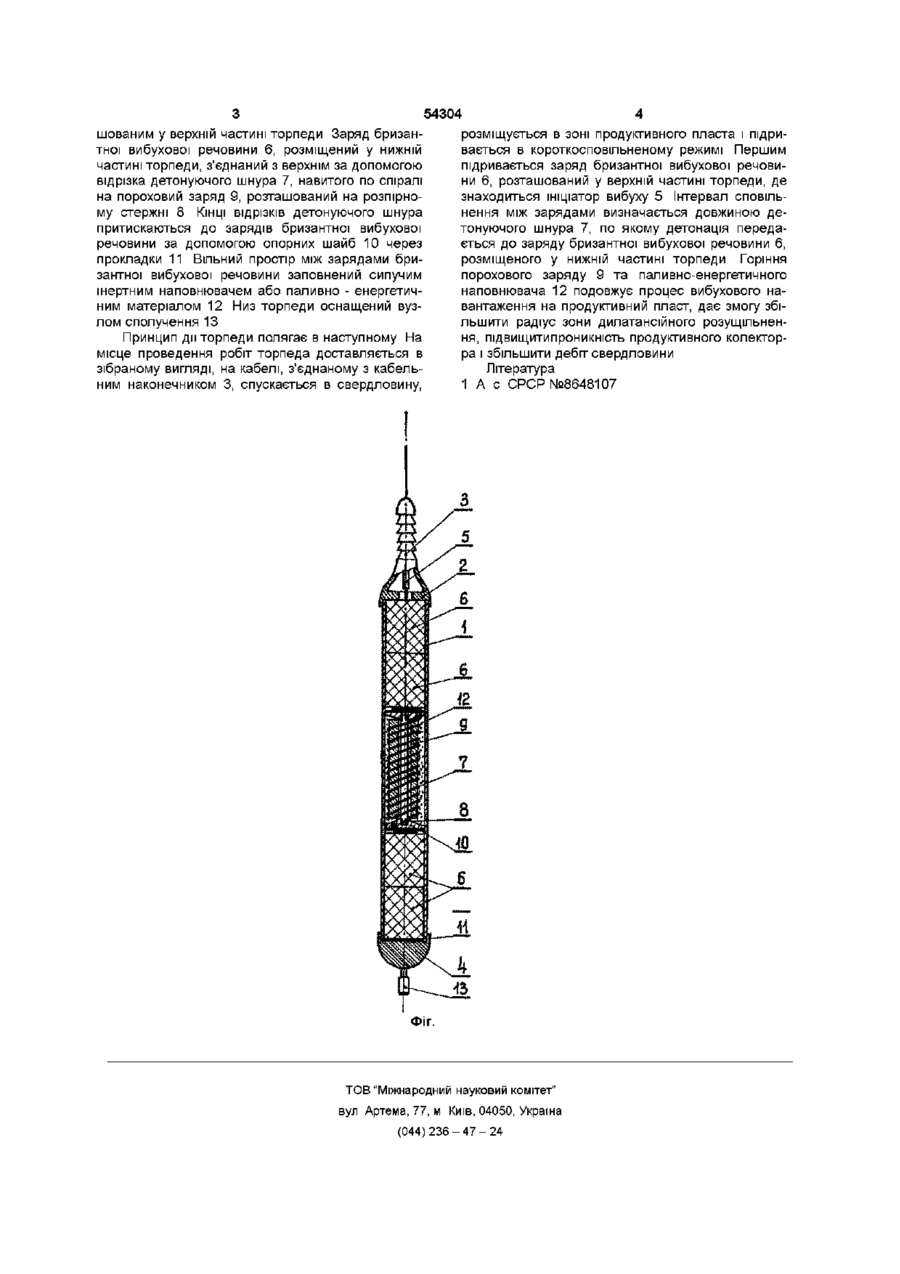

1 Торпеда для дилатансійної обробки нафтогазових колекторів середньої потужності, що складається з суцільного корпусу з розміщеними в ньому розосередженими зарядами вибухової речовини, з'єднаними відрізком детонуючого шнура з ініціатором вибуху, яка відрізняється тим, що між зарядами вибухової речовини встановлений розпірний стержень з нанизаним на ньому пороховим зарядом, на який навитий відрізок детонуючого шнура, КІНЦІ якого притиснуті до зарядів вибухової речовини за допомогою прокладок і шайб, розміщених на кінцях розпірного стержня 2 Торпеда за п 1, яка відрізняється тим, що вільний простір корпусу торпеди між зарядами вибухової речовини заповнений сипким інертним наповнювачем або паливно-енергетичним матеріалом Винахід належить до гірничої справи і може бути використаний для проведення вибухових робіт в свердловинах з метою інтенсифікації видобутку нафти і газу Відома торпеда для дилатансійного торпедування свердловин, що складається з суцільного корпусу з розміщеними в ньому розосередженими зарядами вибухової речовини, з'єднаними відрізками детонуючого шнура з ініціатором вибуху [1] Недоліком відомої свердловинної торпеди є низька ефективність вибухової обробки продуктивного пласта через обмежені розміри зони розущільнення гірської породи В основу винаходу поставлено задачу вдосконалення існуючої торпеди шляхом розміщення між зарядами вибухової речовини розпірного стержня з нанизаним на ньому рухомим пороховим зарядом, намотування на пороховий заряд відрізка детонуючого шнура, КІНЦІ ЯКОГО притискають до зарядів вибухової речовини за допомогою прокладок і шайб, розташованих на кінцях розпірного стержня, заповнення вільного простору корпусу сипучим інертним наповнювачем або паливноенергетичним матеріалом забезпечити подовження періоду вибухового навантаження на привибійну зону пласта, а значить зростання ефективного радіусу свердловини і розмірів зони дилантасійного розущільнення, що сприяє підвищенню й дебіту бризантної вибухової речовини встановлюють розпірний стержень з нанизаним на ньому рухомим пороховим зарядом, на який як на катушку навитий по спіралі відрізок детонуючого шнура, КІНЦІ якого притискають до зарядів вибухової речовини за допомогою прокладок і шайб, розташованих на кінцях розпірного стержня Довжина детонуючого шнура визначається інтервалом уповільнення Ці вдосконалення одночасно з підвищенням нерівномірності навантаження дають змогу збільшити період вибухового впливу на насичені поклади, а значить і радіус зони розущільнення продуктивного пласта, підвищуючи його проникність Задача вирішується тим, що між зарядами Задача вирішується ще й тим, що вільний простір корпусу торпеди між зарядами бризантної вибухової речовини заповнюють паливноенергетичним наповнювачем (кам'яновугільний порошок, гранульований поліетилен), що підсилює дію попередніх вдосконалень, збільшуючи період вибухового навантаження на продуктивний пласт На фігурі представлена конструкція торпеди для дилантасійної обробки нафто-газових колекторів середньої потужності, яка складається з суцільного корпусу 1, на якому закріплено головку 2 з кабельним наконечником 3, нижня частина торпеди оснащена натяжним вантажем 4 В головці торпеди розміщений ініціатор вибуху 5, з'єднаний з зарядом бризантної вибухової речовини 6, розта О со Ю 54304 шованим у верхній частині торпеди Заряд бризантної вибухової речовини 6, розміщений у нижній частині торпеди, з'єднаний з верхнім за допомогою відрізка детонуючого шнура 7, навитого по спіралі на пороховий заряд 9, розташований на розпірному стержні 8 КІНЦІ відрізків детонуючого шнура притискаються до зарядів бризантної вибухової речовини за допомогою опорних шайб 10 через прокладки 11 Вільний простір між зарядами бризантної вибухової речовини заповнений сипучим інертним наповнювачем або паливно - енергетичним матеріалом 12 Низ торпеди оснащений вузлом сполучення 13 Принцип дії торпеди полягає в наступному На місце проведення робіт торпеда доставляється в зібраному вигляді, на кабелі, з'єднаному з кабельним наконечником 3, спускається в свердловину, розміщується в зоні продуктивного пласта і підривається в короткосповільненому режимі Першим підривається заряд бризантної вибухової речовини 6, розташований у верхній частині торпеди, де знаходиться ініціатор вибуху 5 Інтервал сповільнення між зарядами визначається довжиною детонуючого шнура 7, по якому детонація передається до заряду бризантної вибухової речовини 6, розміщеного у нижній частині торпеди Горіння порохового заряду 9 та паливно-енергетичного наповнювача 12 подовжує процес вибухового навантаження на продуктивний пласт, дає змогу збільшити радіус зони дилатансійного розущільнення, підвищитипроникність продуктивного колекторра і збільшити дебіт свердловини Література 1 А с СРСР №8648107 -ІЗ Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
