Спосіб контролю і блокування протікання рідини

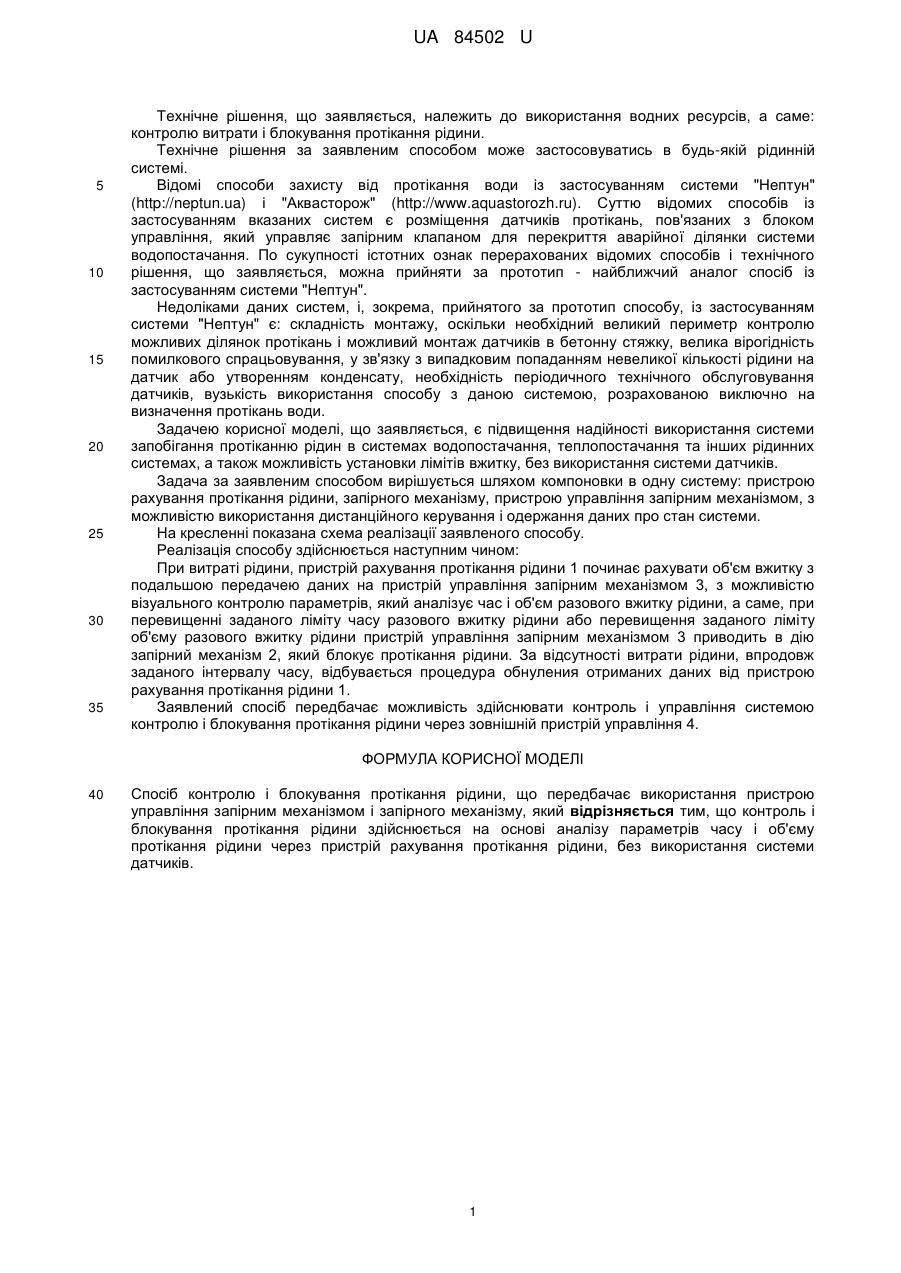

Реферат: Спосіб контролю і блокування протікання рідини передбачає використання пристрою управління запірним механізмом і запірного механізму. Контроль і блокування протікання рідини здійснюється на основі аналізу параметрів часу і об'єму протікання рідини через пристрій рахування протікання рідини, без використання системи датчиків. UA 84502 U (12) UA 84502 U UA 84502 U 5 10 15 20 25 30 35 Технічне рішення, що заявляється, належить до використання водних ресурсів, а саме: контролю витрати і блокування протікання рідини. Технічне рішення за заявленим способом може застосовуватись в будь-якій рідинній системі. Відомі способи захисту від протікання води із застосуванням системи "Нептун" (http://neptun.ua) і "Аквасторож" (http://www.aquastorozh.ru). Суттю відомих способів із застосуванням вказаних систем є розміщення датчиків протікань, пов'язаних з блоком управління, який управляє запірним клапаном для перекриття аварійної ділянки системи водопостачання. По сукупності істотних ознак перерахованих відомих способів і технічного рішення, що заявляється, можна прийняти за прототип - найближчий аналог спосіб із застосуванням системи "Нептун". Недоліками даних систем, і, зокрема, прийнятого за прототип способу, із застосуванням системи "Нептун" є: складність монтажу, оскільки необхідний великий периметр контролю можливих ділянок протікань і можливий монтаж датчиків в бетонну стяжку, велика вірогідність помилкового спрацьовування, у зв'язку з випадковим попаданням невеликої кількості рідини на датчик або утворенням конденсату, необхідність періодичного технічного обслуговування датчиків, вузькість використання способу з даною системою, розрахованою виключно на визначення протікань води. Задачею корисної моделі, що заявляється, є підвищення надійності використання системи запобігання протіканню рідин в системах водопостачання, теплопостачання та інших рідинних системах, а також можливість установки лімітів вжитку, без використання системи датчиків. Задача за заявленим способом вирішується шляхом компоновки в одну систему: пристрою рахування протікання рідини, запірного механізму, пристрою управління запірним механізмом, з можливістю використання дистанційного керування і одержання даних про стан системи. На кресленні показана схема реалізації заявленого способу. Реалізація способу здійснюється наступним чином: При витраті рідини, пристрій рахування протікання рідини 1 починає рахувати об'єм вжитку з подальшою передачею даних на пристрій управління запірним механізмом 3, з можливістю візуального контролю параметрів, який аналізує час і об'єм разового вжитку рідини, а саме, при перевищенні заданого ліміту часу разового вжитку рідини або перевищення заданого ліміту об'єму разового вжитку рідини пристрій управління запірним механізмом 3 приводить в дію запірний механізм 2, який блокує протікання рідини. За відсутності витрати рідини, впродовж заданого інтервалу часу, відбувається процедура обнуления отриманих даних від пристрою рахування протікання рідини 1. Заявлений спосіб передбачає можливість здійснювати контроль і управління системою контролю і блокування протікання рідини через зовнішній пристрій управління 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб контролю і блокування протікання рідини, що передбачає використання пристрою управління запірним механізмом і запірного механізму, який відрізняється тим, що контроль і блокування протікання рідини здійснюється на основі аналізу параметрів часу і об'єму протікання рідини через пристрій рахування протікання рідини, без використання системи датчиків. 1 UA 84502 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
