Приводний барабан стрічкового конвейєру

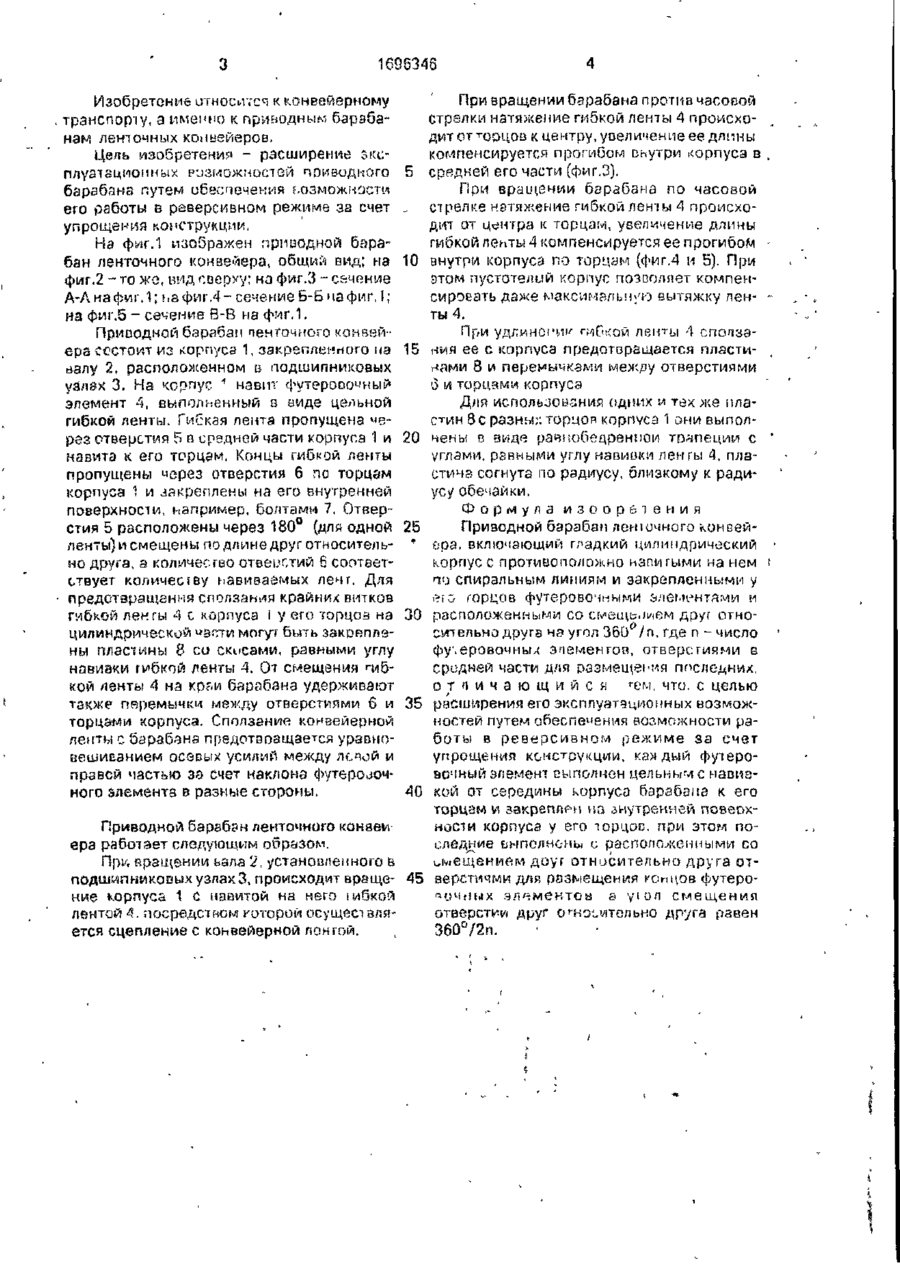

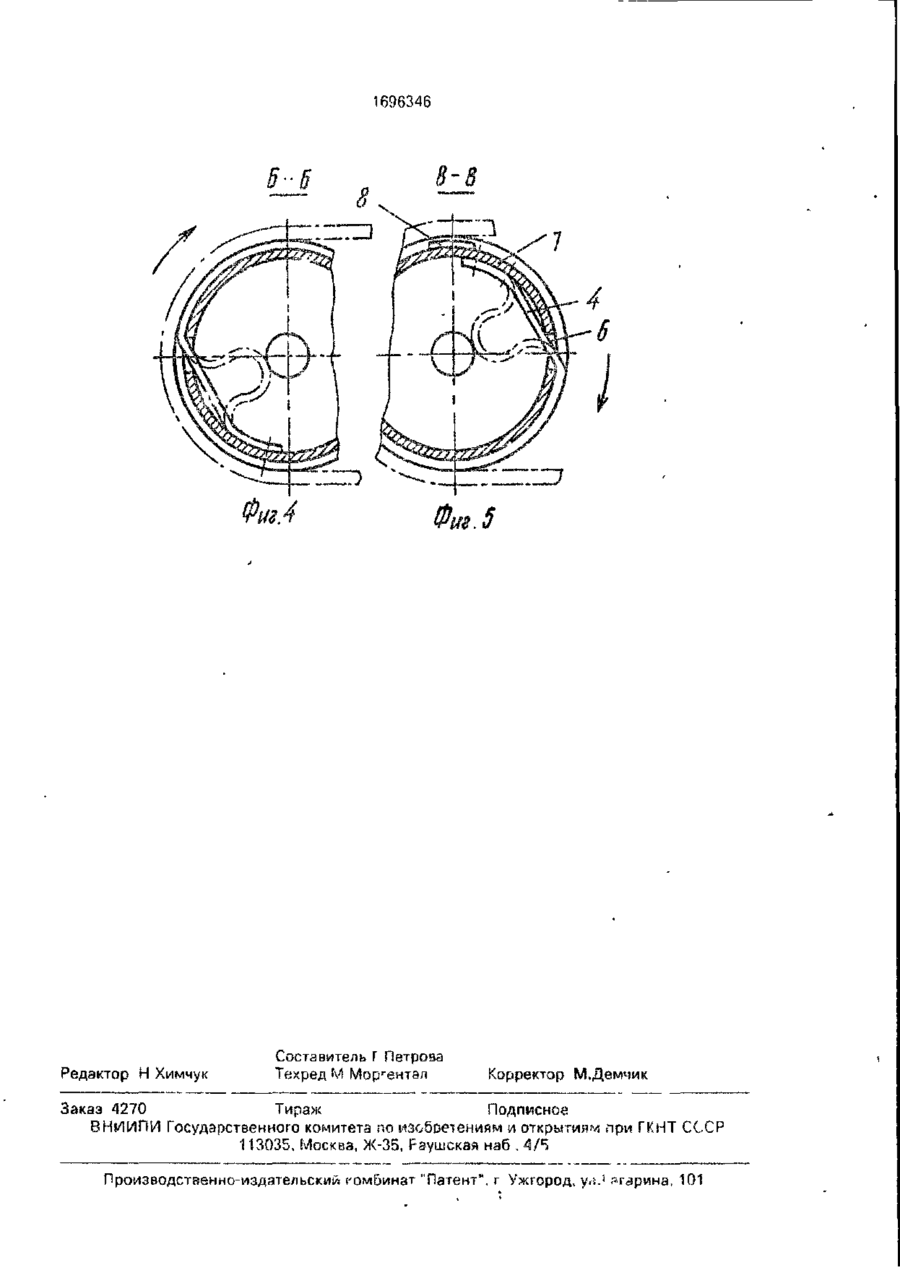

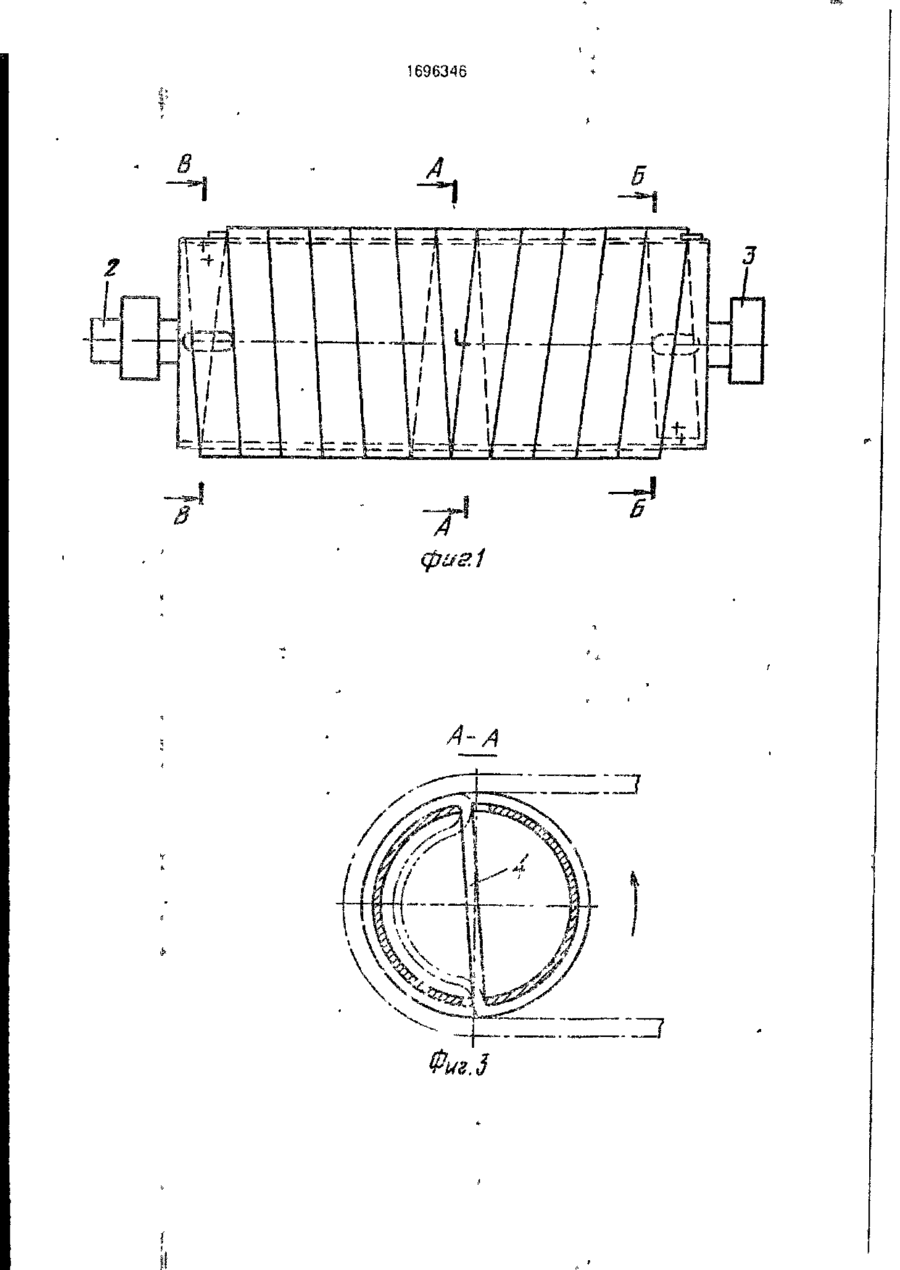

Изобретение относится к конвейерному транспорту, а именно к приходным барабанам, которые м.б использованы на ленточных конвейерах. Целью изобретения является расширение эксплуатационных возможностей приводного барабана путем обеспечения возможности работы а реверсивном режиме за счет упрощения конст рукции. Приводной барабан содержит гладкий цилиндрический корпус (ЦК) 1 с футеровочными элементами (ФЭ) 4, выполненными цельными в виде гибких лент. В средней части ЦК 1 выполнены отверстия 5, которые смещены относительно друг друга на угол 360°/2п, где п - число ФЭ 4, которые расположены в отверстиях 5 и навиты в противоположные стороны по спиральным линиям от средней части ЦК 1 к его торцам, которые і акже имеют отверстия для размещения концов ФЭ 4 и крепления их на внутренней поверхносіи ЦК 1 Отверстия 5 также смещены друг относительно друга на угол 360°/п При вращении ЦК 1 барабана против часовой стрелки натяжение ФЭ 4 происходит от торцов к центру, а увеличение длины компенсируется прогибом внутри ЦК 1 в средней его части. При вращении барабана по часовой стрелке натяжение ФЭ 4 происходит от центра к 'Орцам, увеличение ФЭ 4 компенсируется его прогибом внутри ЦК 1 по торцам. При этом пустотелый ЦК 1 позволяет компенсировать даже максимальную вытяжку ФЭ 4 5 ил. с о о> со фие.2 1696345 4 При вращении барабана против часовой стрелки натяжение гибкой ленты 4 происходит от тооцов к центру, увеличение ее длины компенсируется прогибом внутри корпуса в средней его части (фиг.З). При вращении барабана по часовой стрелке натяжение гибкой ленты 4 происходит от центра к торцам, увеличение длины гибкой ленты 4 компенсируется ее прогибом внутри корпуса по торцам (фиг.4 и 5). При этом пустотелый корпус позволяет компенсировать даже максимальную вытяжку ленты 4. При удлинение горкой ленты 4 спопзэния ее с корпуса предотвращается пластинами 8 и перемычками между отверстиями б и торцами корпуса Для использования одних и тек же пластин 8 с разны;: торцов корпуса 1 они выполиены в виде равнобедренной тпдпеции с углами, равными углу навивки ленгы 4, пластина согнута по радиусу, близкому к радиусу обечайки. Формула изоорбтеиия Приводной барабан ленючного конвейspa, включающий гладкий цилиндрический корпусе противоположно напитыми на нем по спиральным линиям и закрепленными у г-EG ґорцов футеровочными элементами и расположенными со смещь.мем друг относительно друге чз угол 360°/п, Где п - число фу.еровочныд элементов, отверстиями в сродней части для размещения последних, г отпичающийся ем, что. с целью расширения его эксплуатационных возможностей путем обеспечения возможности работы в реверсивном режиме за счет упрощения конструкции, ках дый фуіероаочный элемент выполнен цельным с навиэкой от середины корпуса барабана к его торцам и закреплен на внутренней поверхности корпуса у его торцос, при этом поГіриводной барабан ленточного конвейследние выполнены и расположенными со ера работает следующим образом. ы^ещением доуг относительно друга отПрі/, вращении ьала '2, установленного в подшипниковых узлах 3, происходит враще- 45 верстмчми для размещения концов футеро^очгплх элементов э уіол смещения ние корпуса 1 с навитой на него іибкой отверстии друг относительно друга равен лентой 4. посредством которой осуществля360°/2п. ется сцепление с конвейерной лонгой. Изобретение относится к конвейерному транспорту, а именно к приводным барабанам ленточных конвейеров. Цель изобретения - расширение эксплуатационных еизиожмостей приводного 5 барабана путем обеспечения возможности его работы в реверсивном режиме за счет упрощения конструкции. На фиг.1 изображен природной барабан ленточного конвейера, общий вид; на 10 фиг.2 - то жо, вид сверху; на фиг.З - с&чение А-Л на фиг. 1; ьа фиг,4 - сечение Б-5 на фиг. 1; на фиг.5 - сечение В-В на фиг.1. Приводной барабан пенгочного конвейера состоит из корпуса 1, закрепленного на 15 їіалу 2, расположенном в подшипниковых уЗлвх 3. Нз корпус л навит футерово^ный элемент 4, выполненный в виде цельной гибкой ленты. Гибкая лента пропущена через отверстия 5 в средней части корпуса 1 и 20 навита к его терцам, Концы гибкой ленты пропущены через отверстий 6 по торцам корпуса 1 и закреплены на его внутренней поверхности, например, болтами 7. Отверстия 5 расположены через 180° (для одной 25 ленты) и смещены по длине друг относитель- * но друга, а количество отверстий 6 соответствует количесгву навиваемых ленг. Для предотвращения сползания крайних витков гибкой ленгы А с корпуса I у его торцов нз 30 цилиндрической "эсти могут быть закреплены пластины В си скисами, равными углу навиеки гибкой ленты 4. От смещения гибкой ленты 4 на край барабана удерживают также перемычки между отверстиями 6 и 35 торцами корпуса. Сползание конвейерной ленты с барабана предотвращается уравновешиванием осевых усиляй между лсіой и правей частью за счет наклона футероаочного элемента в разные стороны. 40 1696346 •ЧІМ I ^ ^ ^ J j -1 J 2 фаг1 1696346 IZJ Редактор Н Химчук Составитель Г Петрова Техред М Мор г ентэп Корректор М.Демчик Заказ 4270 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Рзушекая наб , 4/S Производственно-издательский гомбинат "Патент", г Ужгород, у»!.1 агарина, 101
