Перетворювач переміщень

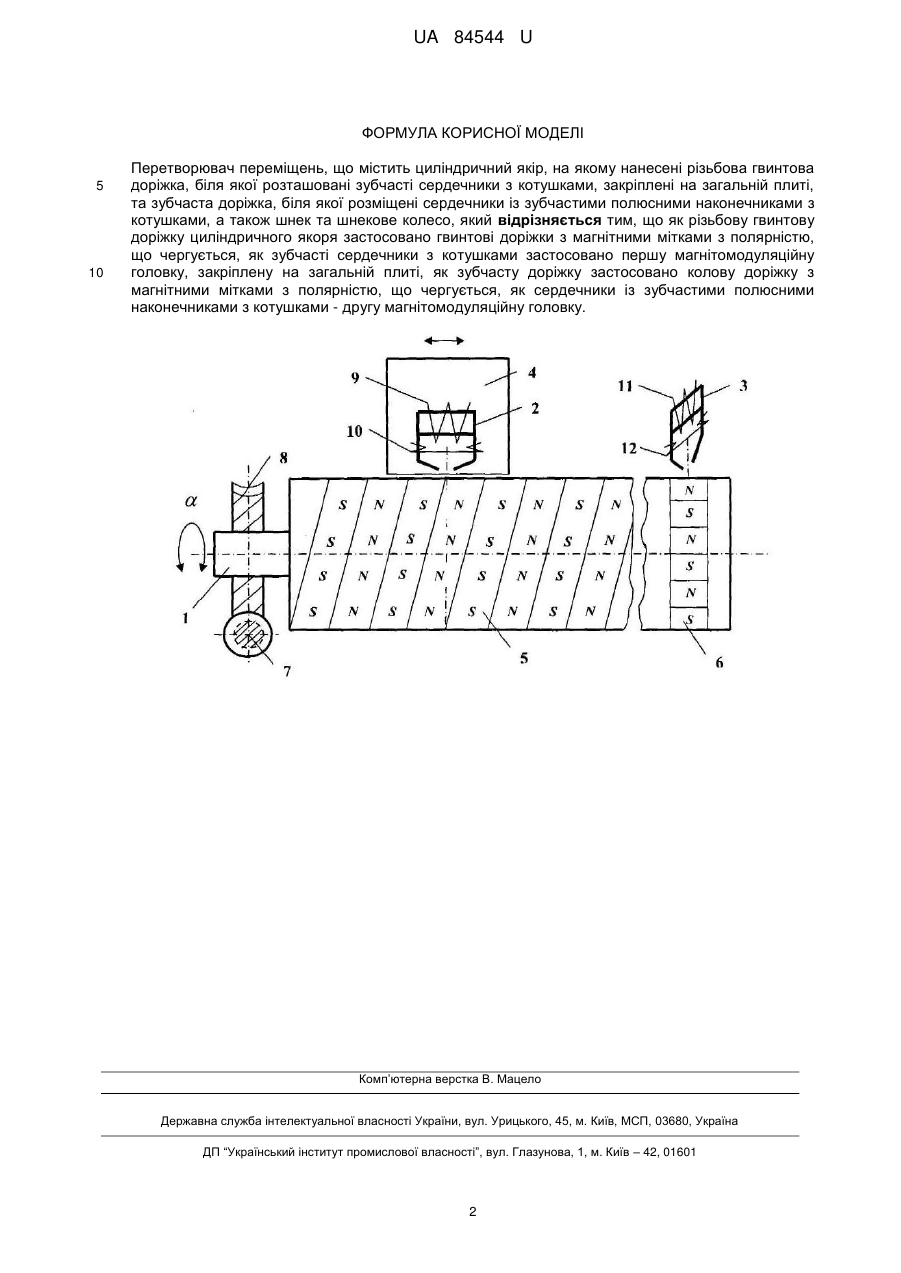

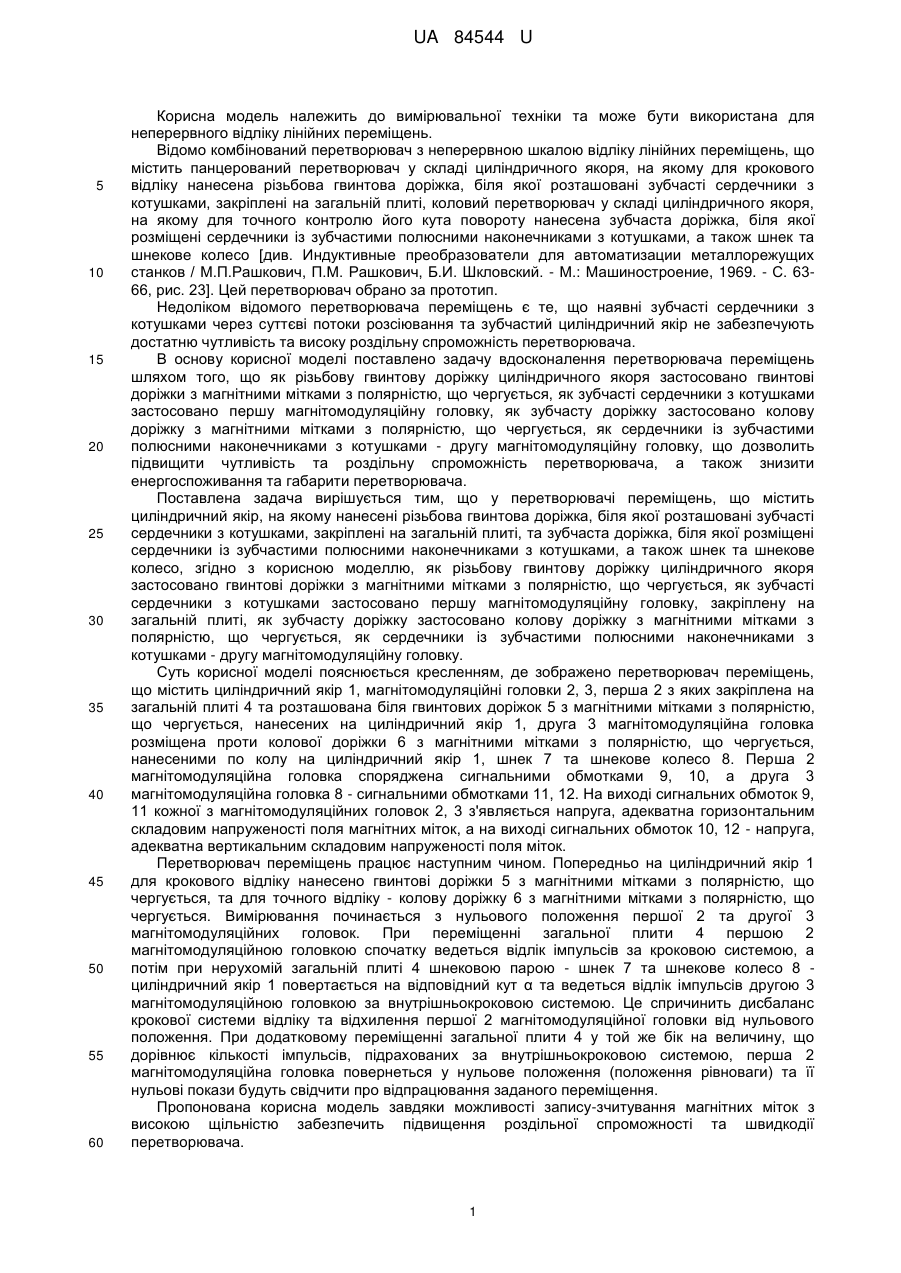

Реферат: UA 84544 U UA 84544 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки та може бути використана для неперервного відліку лінійних переміщень. Відомо комбінований перетворювач з неперервною шкалою відліку лінійних переміщень, що містить панцерований перетворювач у складі циліндричного якоря, на якому для крокового відліку нанесена різьбова гвинтова доріжка, біля якої розташовані зубчасті сердечники з котушками, закріплені на загальній плиті, коловий перетворювач у складі циліндричного якоря, на якому для точного контролю його кута повороту нанесена зубчаста доріжка, біля якої розміщені сердечники із зубчастими полюсними наконечниками з котушками, а також шнек та шнекове колесо [див. Индуктивные преобразователи для автоматизации металлорежущих станков / М.П.Рашкович, П.М. Рашкович, Б.И. Шкловский. - М.: Машиностроение, 1969. - С. 6366, рис. 23]. Цей перетворювач обрано за прототип. Недоліком відомого перетворювача переміщень є те, що наявні зубчасті сердечники з котушками через суттєві потоки розсіювання та зубчастий циліндричний якір не забезпечують достатню чутливість та високу роздільну спроможність перетворювача. В основу корисної моделі поставлено задачу вдосконалення перетворювача переміщень шляхом того, що як різьбову гвинтову доріжку циліндричного якоря застосовано гвинтові доріжки з магнітними мітками з полярністю, що чергується, як зубчасті сердечники з котушками застосовано першу магнітомодуляційну головку, як зубчасту доріжку застосовано колову доріжку з магнітними мітками з полярністю, що чергується, як сердечники із зубчастими полюсними наконечниками з котушками - другу магнітомодуляційну головку, що дозволить підвищити чутливість та роздільну спроможність перетворювача, а також знизити енергоспоживання та габарити перетворювача. Поставлена задача вирішується тим, що у перетворювачі переміщень, що містить циліндричний якір, на якому нанесені різьбова гвинтова доріжка, біля якої розташовані зубчасті сердечники з котушками, закріплені на загальній плиті, та зубчаста доріжка, біля якої розміщені сердечники із зубчастими полюсними наконечниками з котушками, а також шнек та шнекове колесо, згідно з корисною моделлю, як різьбову гвинтову доріжку циліндричного якоря застосовано гвинтові доріжки з магнітними мітками з полярністю, що чергується, як зубчасті сердечники з котушками застосовано першу магнітомодуляційну головку, закріплену на загальній плиті, як зубчасту доріжку застосовано колову доріжку з магнітними мітками з полярністю, що чергується, як сердечники із зубчастими полюсними наконечниками з котушками - другу магнітомодуляційну головку. Суть корисної моделі пояснюється кресленням, де зображено перетворювач переміщень, що містить циліндричний якір 1, магнітомодуляційні головки 2, 3, перша 2 з яких закріплена на загальній плиті 4 та розташована біля гвинтових доріжок 5 з магнітними мітками з полярністю, що чергується, нанесених на циліндричний якір 1, друга 3 магнітомодуляційна головка розміщена проти колової доріжки 6 з магнітними мітками з полярністю, що чергується, нанесеними по колу на циліндричний якір 1, шнек 7 та шнекове колесо 8. Перша 2 магнітомодуляційна головка споряджена сигнальними обмотками 9, 10, а друга 3 магнітомодуляційна головка 8 - сигнальними обмотками 11, 12. На виході сигнальних обмоток 9, 11 кожної з магнітомодуляційних головок 2, 3 з'являється напруга, адекватна горизонтальним складовим напруженості поля магнітних міток, а на виході сигнальних обмоток 10, 12 - напруга, адекватна вертикальним складовим напруженості поля міток. Перетворювач переміщень працює наступним чином. Попередньо на циліндричний якір 1 для крокового відліку нанесено гвинтові доріжки 5 з магнітними мітками з полярністю, що чергується, та для точного відліку - колову доріжку 6 з магнітними мітками з полярністю, що чергується. Вимірювання починається з нульового положення першої 2 та другої 3 магнітомодуляційних головок. При переміщенні загальної плити 4 першою 2 магнітомодуляційною головкою спочатку ведеться відлік імпульсів за кроковою системою, а потім при нерухомій загальній плиті 4 шнековою парою - шнек 7 та шнекове колесо 8 циліндричний якір 1 повертається на відповідний кут α та ведеться відлік імпульсів другою 3 магнітомодуляційною головкою за внутрішньокроковою системою. Це спричинить дисбаланс крокової системи відліку та відхилення першої 2 магнітомодуляційної головки від нульового положення. При додатковому переміщенні загальної плити 4 у той же бік на величину, що дорівнює кількості імпульсів, підрахованих за внутрішньокроковою системою, перша 2 магнітомодуляційна головка повернеться у нульове положення (положення рівноваги) та її нульові покази будуть свідчити про відпрацювання заданого переміщення. Пропонована корисна модель завдяки можливості запису-зчитування магнітних міток з високою щільністю забезпечить підвищення роздільної спроможності та швидкодії перетворювача. 1 UA 84544 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Перетворювач переміщень, що містить циліндричний якір, на якому нанесені різьбова гвинтова доріжка, біля якої розташовані зубчасті сердечники з котушками, закріплені на загальній плиті, та зубчаста доріжка, біля якої розміщені сердечники із зубчастими полюсними наконечниками з котушками, а також шнек та шнекове колесо, який відрізняється тим, що як різьбову гвинтову доріжку циліндричного якоря застосовано гвинтові доріжки з магнітними мітками з полярністю, що чергується, як зубчасті сердечники з котушками застосовано першу магнітомодуляційну головку, закріплену на загальній плиті, як зубчасту доріжку застосовано колову доріжку з магнітними мітками з полярністю, що чергується, як сердечники із зубчастими полюсними наконечниками з котушками - другу магнітомодуляційну головку. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
