Індуктивний перетворювач з диференціальним повітряним зазором

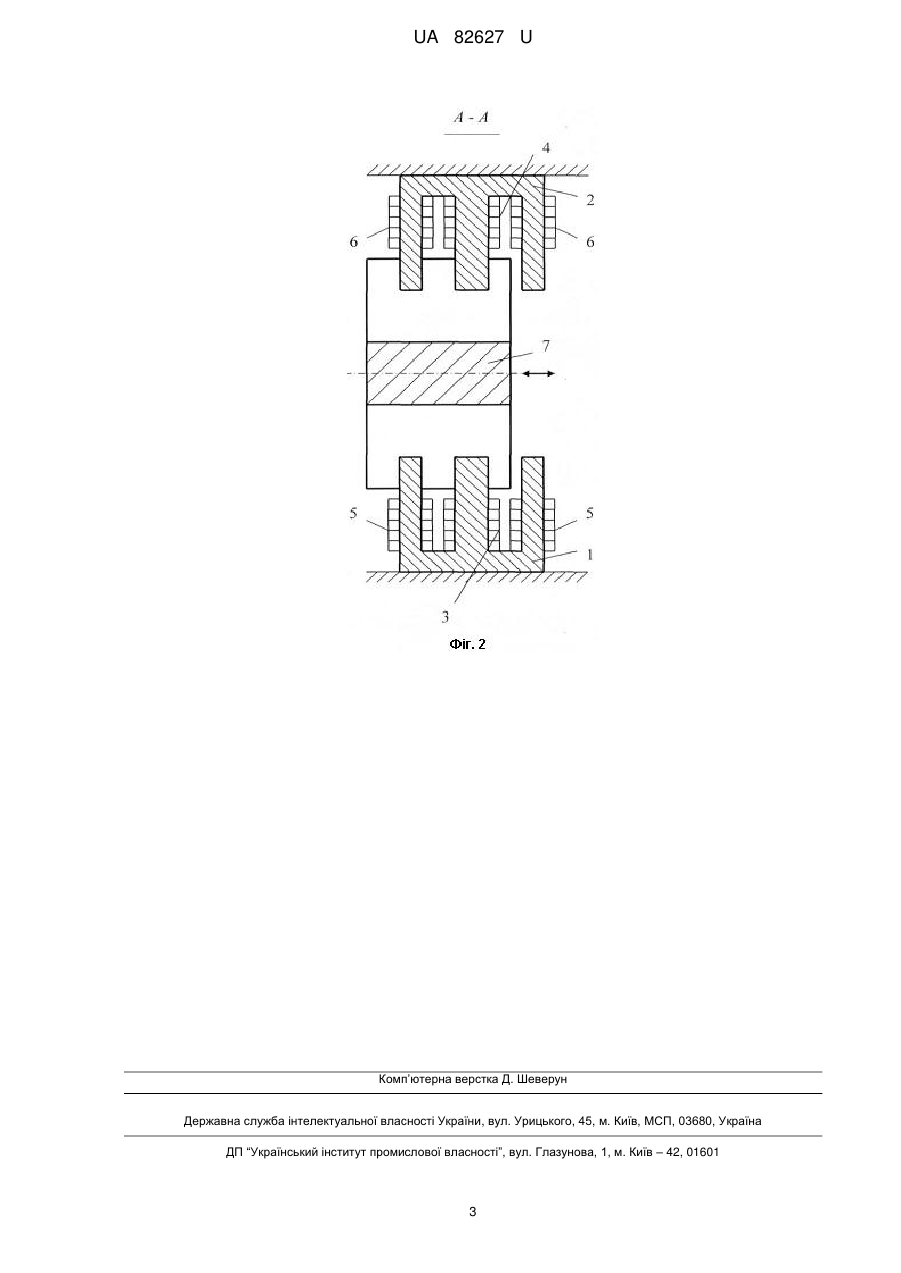

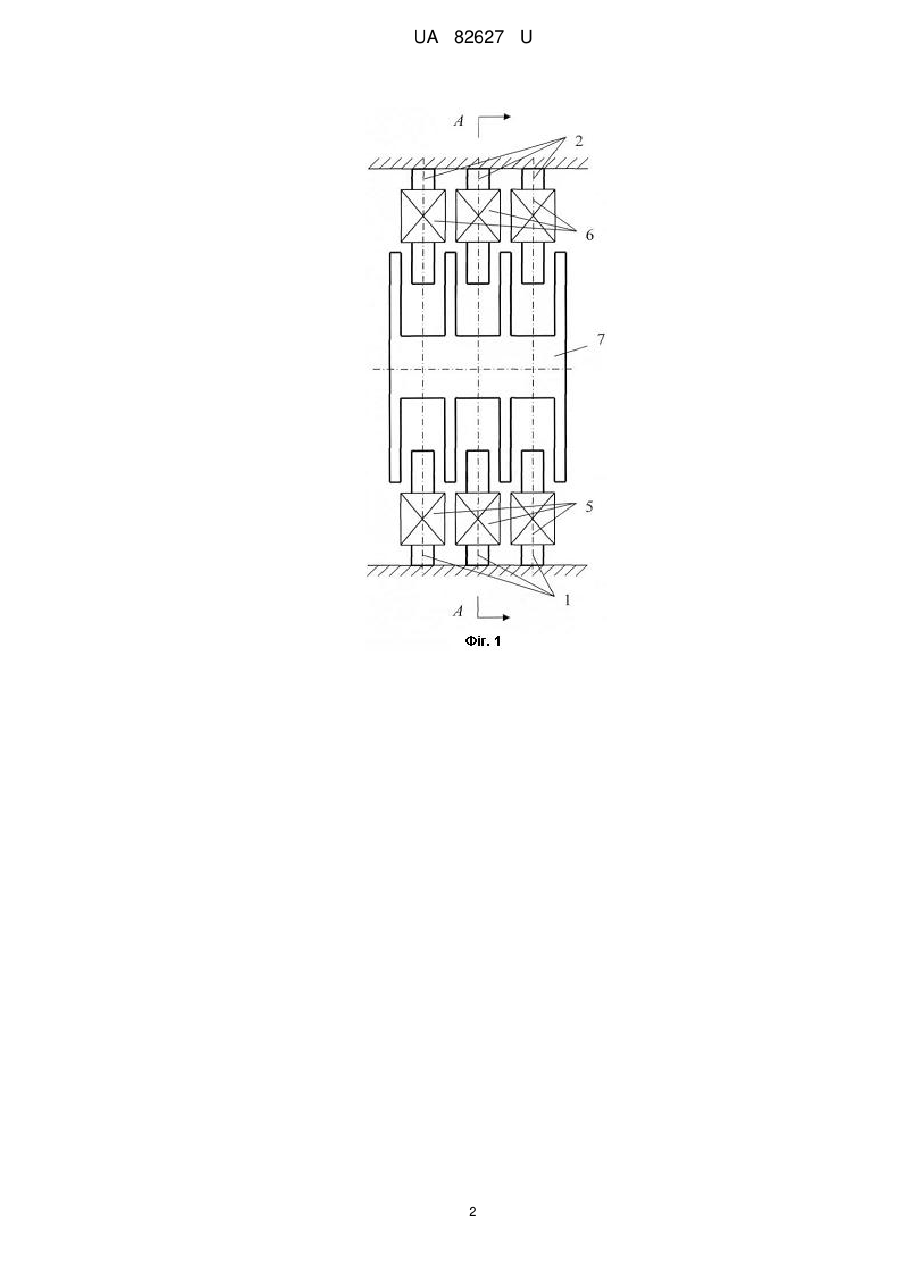

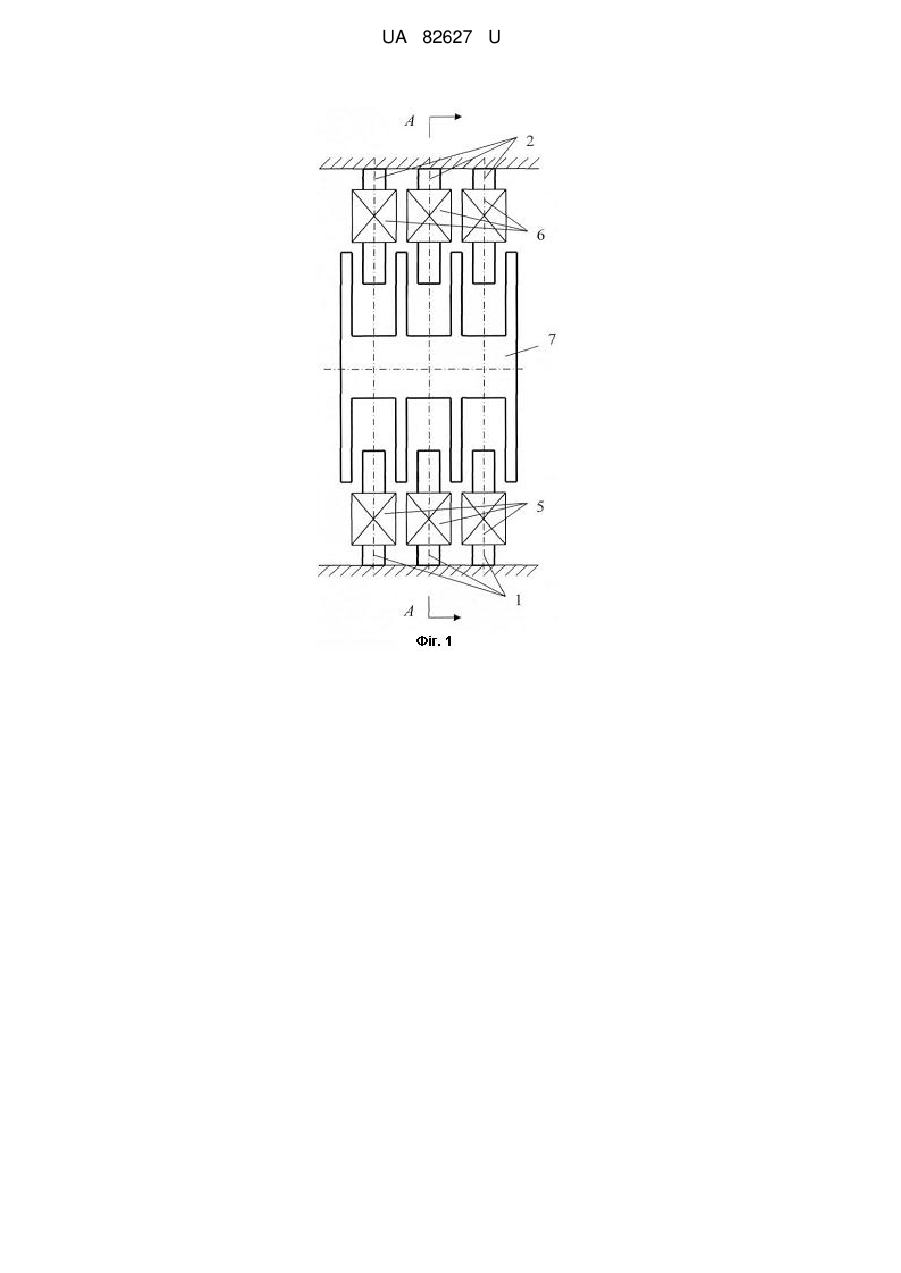

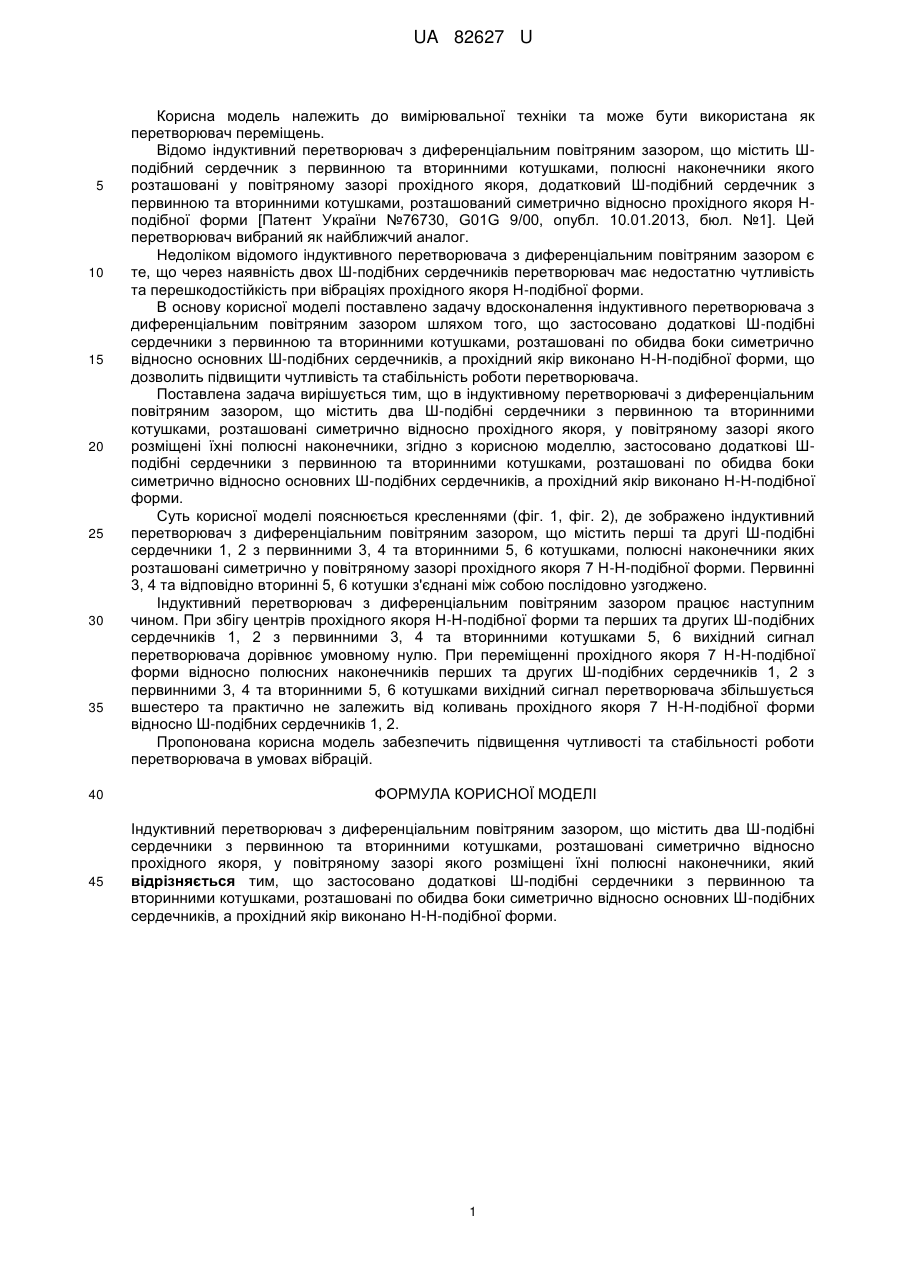

Реферат: UA 82627 U UA 82627 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вимірювальної техніки та може бути використана як перетворювач переміщень. Відомо індуктивний перетворювач з диференціальним повітряним зазором, що містить Шподібний сердечник з первинною та вторинними котушками, полюсні наконечники якого розташовані у повітряному зазорі прохідного якоря, додатковий Ш-подібний сердечник з первинною та вторинними котушками, розташований симетрично відносно прохідного якоря Нподібної форми [Патент України №76730, G01G 9/00, опубл. 10.01.2013, бюл. №1]. Цей перетворювач вибраний як найближчий аналог. Недоліком відомого індуктивного перетворювача з диференціальним повітряним зазором є те, що через наявність двох Ш-подібних сердечників перетворювач має недостатню чутливість та перешкодостійкість при вібраціях прохідного якоря Н-подібної форми. В основу корисної моделі поставлено задачу вдосконалення індуктивного перетворювача з диференціальним повітряним зазором шляхом того, що застосовано додаткові Ш-подібні сердечники з первинною та вторинними котушками, розташовані по обидва боки симетрично відносно основних Ш-подібних сердечників, а прохідний якір виконано Н-Н-подібної форми, що дозволить підвищити чутливість та стабільність роботи перетворювача. Поставлена задача вирішується тим, що в індуктивному перетворювачі з диференціальним повітряним зазором, що містить два Ш-подібні сердечники з первинною та вторинними котушками, розташовані симетрично відносно прохідного якоря, у повітряному зазорі якого розміщені їхні полюсні наконечники, згідно з корисною моделлю, застосовано додаткові Шподібні сердечники з первинною та вторинними котушками, розташовані по обидва боки симетрично відносно основних Ш-подібних сердечників, а прохідний якір виконано Н-Н-подібної форми. Суть корисної моделі пояснюється кресленнями (фіг. 1, фіг. 2), де зображено індуктивний перетворювач з диференціальним повітряним зазором, що містить перші та другі Ш-подібні сердечники 1, 2 з первинними 3, 4 та вторинними 5, 6 котушками, полюсні наконечники яких розташовані симетрично у повітряному зазорі прохідного якоря 7 Н-Н-подібної форми. Первинні 3, 4 та відповідно вторинні 5, 6 котушки з'єднані між собою послідовно узгоджено. Індуктивний перетворювач з диференціальним повітряним зазором працює наступним чином. При збігу центрів прохідного якоря Н-Н-подібної форми та перших та других Ш-подібних сердечників 1, 2 з первинними 3, 4 та вторинними котушками 5, 6 вихідний сигнал перетворювача дорівнює умовному нулю. При переміщенні прохідного якоря 7 Н-Н-подібної форми відносно полюсних наконечників перших та других Ш-подібних сердечників 1, 2 з первинними 3, 4 та вторинними 5, 6 котушками вихідний сигнал перетворювача збільшується вшестеро та практично не залежить від коливань прохідного якоря 7 Н-Н-подібної форми відносно Ш-подібних сердечників 1, 2. Пропонована корисна модель забезпечить підвищення чутливості та стабільності роботи перетворювача в умовах вібрацій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Індуктивний перетворювач з диференціальним повітряним зазором, що містить два Ш-подібні сердечники з первинною та вторинними котушками, розташовані симетрично відносно прохідного якоря, у повітряному зазорі якого розміщені їхні полюсні наконечники, який відрізняється тим, що застосовано додаткові Ш-подібні сердечники з первинною та вторинними котушками, розташовані по обидва боки симетрично відносно основних Ш-подібних сердечників, а прохідний якір виконано Н-Н-подібної форми. 1 UA 82627 U 2 UA 82627 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
