Перетворювач переміщення

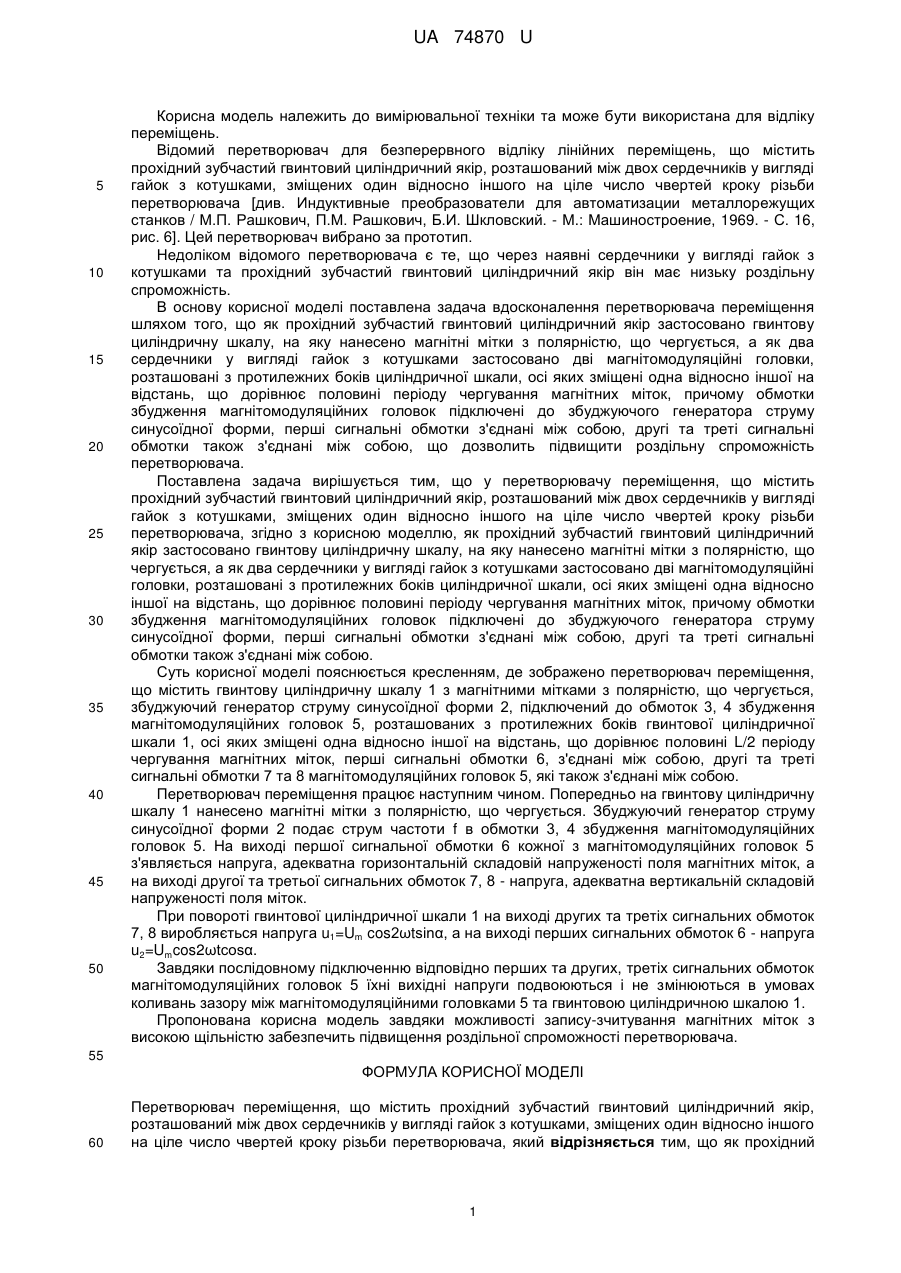

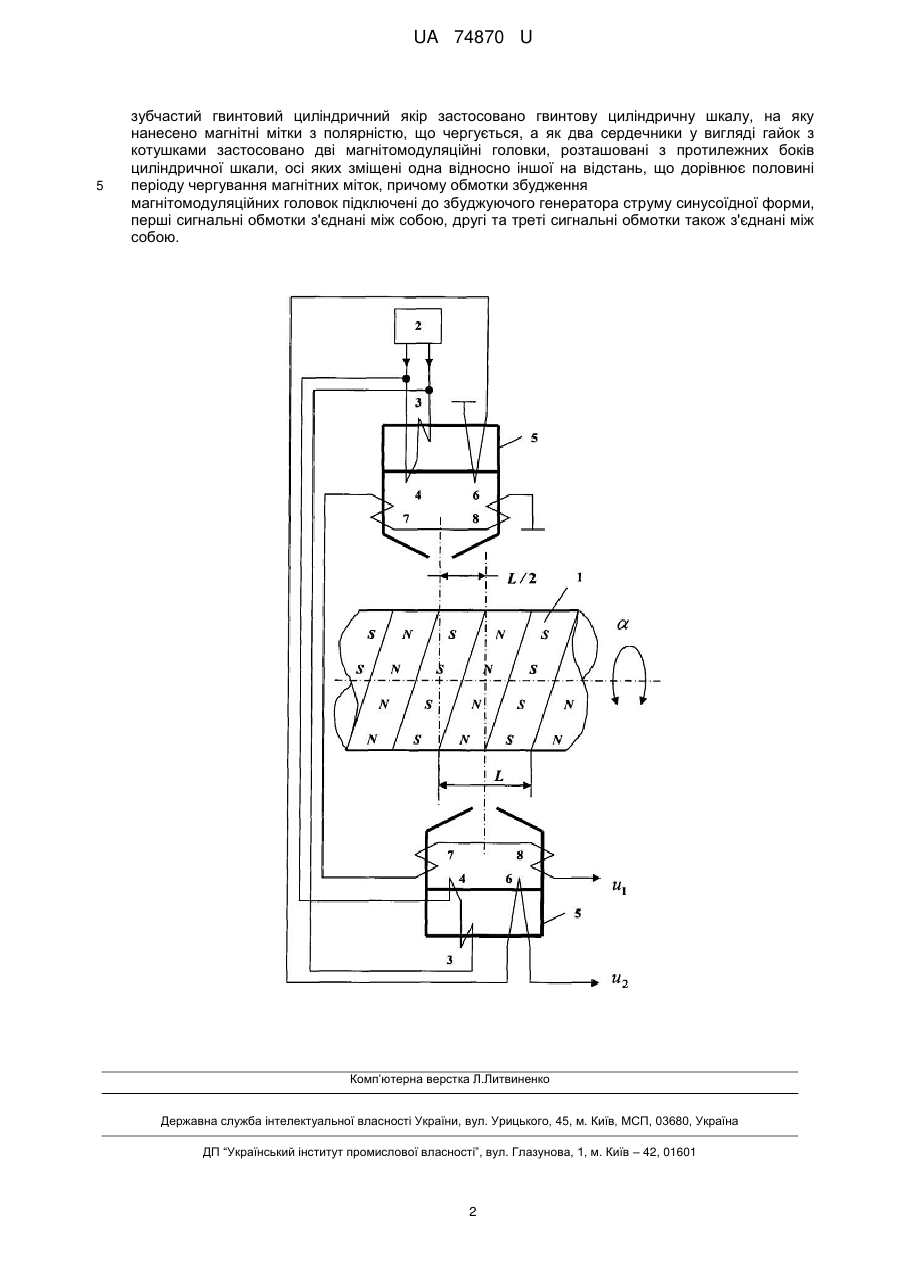

Реферат: UA 74870 U UA 74870 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до вимірювальної техніки та може бути використана для відліку переміщень. Відомий перетворювач для безперервного відліку лінійних переміщень, що містить прохідний зубчастий гвинтовий циліндричний якір, розташований між двох сердечників у вигляді гайок з котушками, зміщених один відносно іншого на ціле число чвертей кроку різьби перетворювача [див. Индуктивные преобразователи для автоматизации металлорежущих станков / М.П. Рашкович, П.М. Рашкович, Б.И. Шкловский. - М.: Машиностроение, 1969. - С. 16, рис. 6]. Цей перетворювач вибрано за прототип. Недоліком відомого перетворювача є те, що через наявні сердечники у вигляді гайок з котушками та прохідний зубчастий гвинтовий циліндричний якір він має низьку роздільну спроможність. В основу корисної моделі поставлена задача вдосконалення перетворювача переміщення шляхом того, що як прохідний зубчастий гвинтовий циліндричний якір застосовано гвинтову циліндричну шкалу, на яку нанесено магнітні мітки з полярністю, що чергується, а як два сердечники у вигляді гайок з котушками застосовано дві магнітомодуляційні головки, розташовані з протилежних боків циліндричної шкали, осі яких зміщені одна відносно іншої на відстань, що дорівнює половині періоду чергування магнітних міток, причому обмотки збудження магнітомодуляційних головок підключені до збуджуючого генератора струму синусоїдної форми, перші сигнальні обмотки з'єднані між собою, другі та треті сигнальні обмотки також з'єднані між собою, що дозволить підвищити роздільну спроможність перетворювача. Поставлена задача вирішується тим, що у перетворювачу переміщення, що містить прохідний зубчастий гвинтовий циліндричний якір, розташований між двох сердечників у вигляді гайок з котушками, зміщених один відносно іншого на ціле число чвертей кроку різьби перетворювача, згідно з корисною моделлю, як прохідний зубчастий гвинтовий циліндричний якір застосовано гвинтову циліндричну шкалу, на яку нанесено магнітні мітки з полярністю, що чергується, а як два сердечники у вигляді гайок з котушками застосовано дві магнітомодуляційні головки, розташовані з протилежних боків циліндричної шкали, осі яких зміщені одна відносно іншої на відстань, що дорівнює половині періоду чергування магнітних міток, причому обмотки збудження магнітомодуляційних головок підключені до збуджуючого генератора струму синусоїдної форми, перші сигнальні обмотки з'єднані між собою, другі та треті сигнальні обмотки також з'єднані між собою. Суть корисної моделі пояснюється кресленням, де зображено перетворювач переміщення, що містить гвинтову циліндричну шкалу 1 з магнітними мітками з полярністю, що чергується, збуджуючий генератор струму синусоїдної форми 2, підключений до обмоток 3, 4 збудження магнітомодуляційних головок 5, розташованих з протилежних боків гвинтової циліндричної шкали 1, осі яких зміщені одна відносно іншої на відстань, що дорівнює половині L/2 періоду чергування магнітних міток, перші сигнальні обмотки 6, з'єднані між собою, другі та треті сигнальні обмотки 7 та 8 магнітомодуляційних головок 5, які також з'єднані між собою. Перетворювач переміщення працює наступним чином. Попередньо на гвинтову циліндричну шкалу 1 нанесено магнітні мітки з полярністю, що чергується. Збуджуючий генератор струму синусоїдної форми 2 подає струм частоти f в обмотки 3, 4 збудження магнітомодуляційних головок 5. На виході першої сигнальної обмотки 6 кожної з магнітомодуляційних головок 5 з'являється напруга, адекватна горизонтальній складовій напруженості поля магнітних міток, а на виході другої та третьої сигнальних обмоток 7, 8 - напруга, адекватна вертикальній складовій напруженості поля міток. При повороті гвинтової циліндричної шкали 1 на виході других та третіх сигнальних обмоток 7, 8 виробляється напруга u1=Um cos2ωtsinα, а на виході перших сигнальних обмоток 6 - напруга u2=Umcos2ωtcosα. Завдяки послідовному підключенню відповідно перших та других, третіх сигнальних обмоток магнітомодуляційних головок 5 їхні вихідні напруги подвоюються і не змінюються в умовах коливань зазору між магнітомодуляційними головками 5 та гвинтовою циліндричною шкалою 1. Пропонована корисна модель завдяки можливості запису-зчитування магнітних міток з високою щільністю забезпечить підвищення роздільної спроможності перетворювача. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Перетворювач переміщення, що містить прохідний зубчастий гвинтовий циліндричний якір, розташований між двох сердечників у вигляді гайок з котушками, зміщених один відносно іншого на ціле число чвертей кроку різьби перетворювача, який відрізняється тим, що як прохідний 1 UA 74870 U 5 зубчастий гвинтовий циліндричний якір застосовано гвинтову циліндричну шкалу, на яку нанесено магнітні мітки з полярністю, що чергується, а як два сердечники у вигляді гайок з котушками застосовано дві магнітомодуляційні головки, розташовані з протилежних боків циліндричної шкали, осі яких зміщені одна відносно іншої на відстань, що дорівнює половині періоду чергування магнітних міток, причому обмотки збудження магнітомодуляційних головок підключені до збуджуючого генератора струму синусоїдної форми, перші сигнальні обмотки з'єднані між собою, другі та треті сигнальні обмотки також з'єднані між собою. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
