Спосіб забезпечення занурення в ґрунт зонда при статичному зондуванні ґрунту

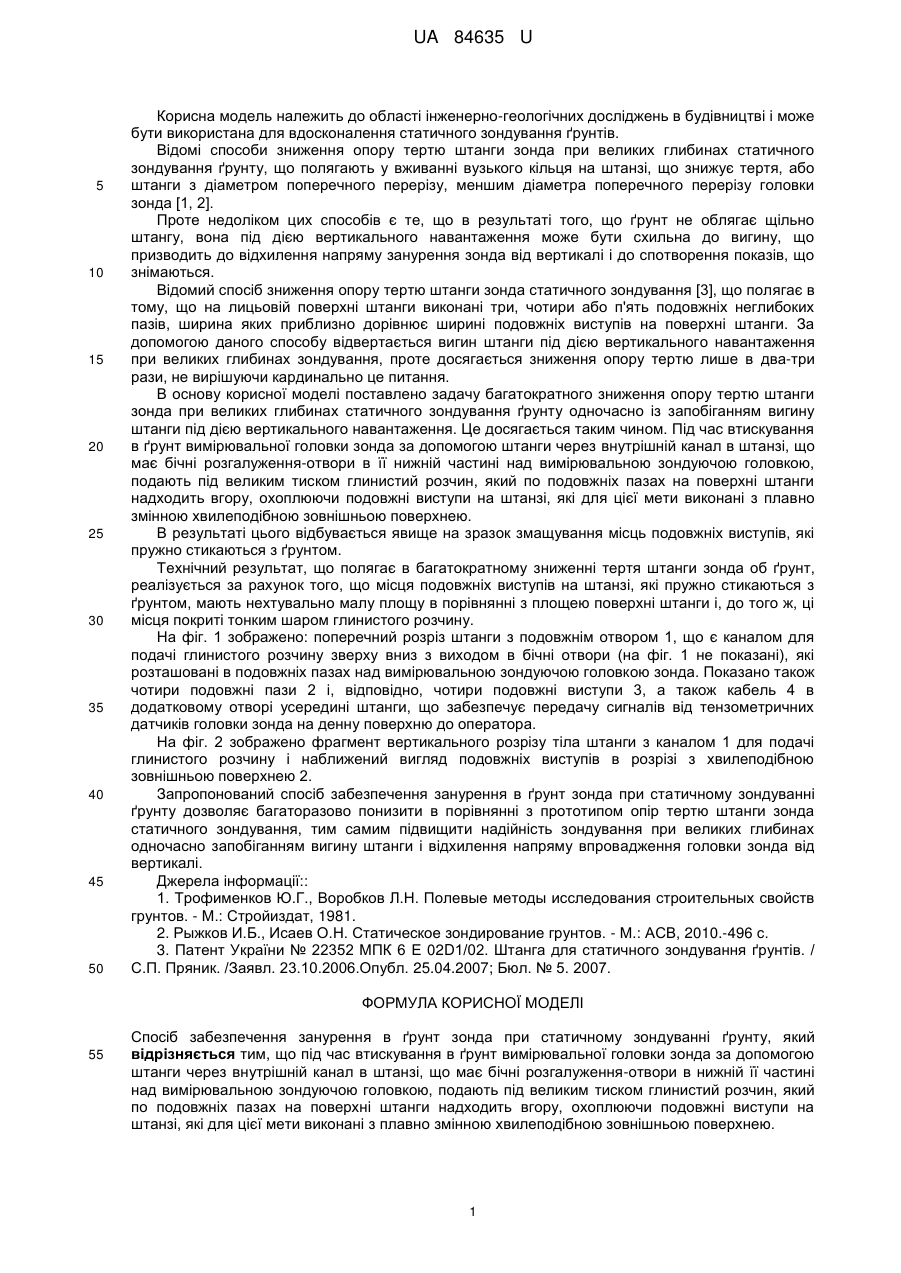

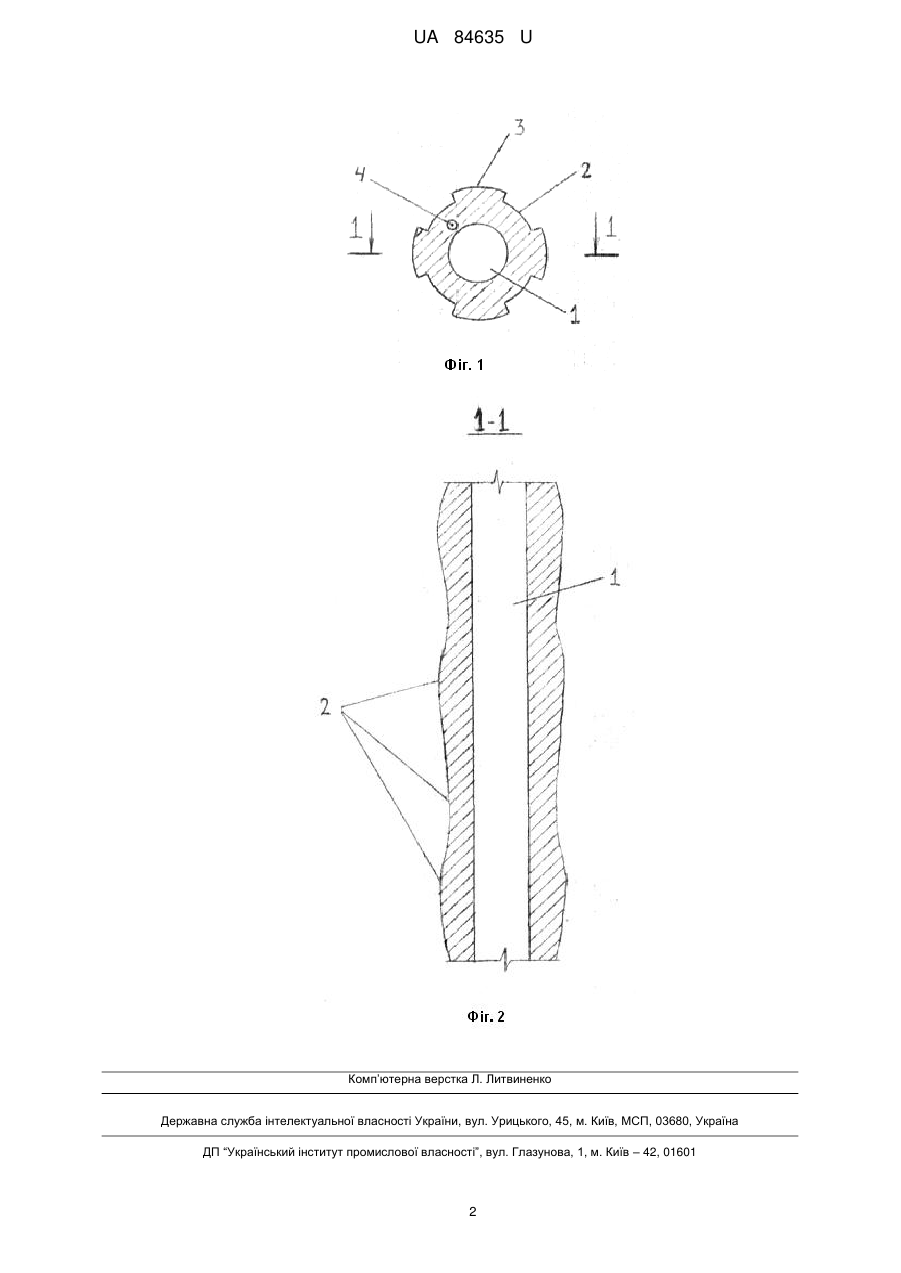

Реферат: UA 84635 U UA 84635 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області інженерно-геологічних досліджень в будівництві і може бути використана для вдосконалення статичного зондування ґрунтів. Відомі способи зниження опору тертю штанги зонда при великих глибинах статичного зондування ґрунту, що полягають у вживанні вузького кільця на штанзі, що знижує тертя, або штанги з діаметром поперечного перерізу, меншим діаметра поперечного перерізу головки зонда [1, 2]. Проте недоліком цих способів є те, що в результаті того, що ґрунт не облягає щільно штангу, вона під дією вертикального навантаження може бути схильна до вигину, що призводить до відхилення напряму занурення зонда від вертикалі і до спотворення показів, що знімаються. Відомий спосіб зниження опору тертю штанги зонда статичного зондування [3], що полягає в тому, що на лицьовій поверхні штанги виконані три, чотири або п'ять подовжніх неглибоких пазів, ширина яких приблизно дорівнює ширині подовжніх виступів на поверхні штанги. За допомогою даного способу відвертається вигин штанги під дією вертикального навантаження при великих глибинах зондування, проте досягається зниження опору тертю лише в два-три рази, не вирішуючи кардинально це питання. В основу корисної моделі поставлено задачу багатократного зниження опору тертю штанги зонда при великих глибинах статичного зондування ґрунту одночасно із запобіганням вигину штанги під дією вертикального навантаження. Це досягається таким чином. Під час втискування в ґрунт вимірювальної головки зонда за допомогою штанги через внутрішній канал в штанзі, що має бічні розгалуження-отвори в її нижній частині над вимірювальною зондуючою головкою, подають під великим тиском глинистий розчин, який по подовжніх пазах на поверхні штанги надходить вгору, охоплюючи подовжні виступи на штанзі, які для цієї мети виконані з плавно змінною хвилеподібною зовнішньою поверхнею. В результаті цього відбувається явище на зразок змащування місць подовжніх виступів, які пружно стикаються з ґрунтом. Технічний результат, що полягає в багатократному зниженні тертя штанги зонда об ґрунт, реалізується за рахунок того, що місця подовжніх виступів на штанзі, які пружно стикаються з ґрунтом, мають нехтувально малу площу в порівнянні з площею поверхні штанги і, до того ж, ці місця покриті тонким шаром глинистого розчину. На фіг. 1 зображено: поперечний розріз штанги з подовжнім отвором 1, що є каналом для подачі глинистого розчину зверху вниз з виходом в бічні отвори (на фіг. 1 не показані), які розташовані в подовжніх пазах над вимірювальною зондуючою головкою зонда. Показано також чотири подовжні пази 2 і, відповідно, чотири подовжні виступи 3, а також кабель 4 в додатковому отворі усередині штанги, що забезпечує передачу сигналів від тензометричних датчиків головки зонда на денну поверхню до оператора. На фіг. 2 зображено фрагмент вертикального розрізу тіла штанги з каналом 1 для подачі глинистого розчину і наближений вигляд подовжніх виступів в розрізі з хвилеподібною зовнішньою поверхнею 2. Запропонований спосіб забезпечення занурення в ґрунт зонда при статичному зондуванні ґрунту дозволяє багаторазово понизити в порівнянні з прототипом опір тертю штанги зонда статичного зондування, тим самим підвищити надійність зондування при великих глибинах одночасно запобіганням вигину штанги і відхилення напряму впровадження головки зонда від вертикалі. Джерела інформації:: 1. Трофименков Ю.Г., Воробков Л.Н. Полевые методы исследования строительных свойств грунтов. - М.: Стройиздат, 1981. 2. Рыжков И.Б., Исаев О.Н. Статическое зондирование грунтов. - М.: АСВ, 2010.-496 с. 3. Патент України № 22352 МПК 6 Ε 02D1/02. Штанга для статичного зондування ґрунтів. / С.П. Пряник. /Заявл. 23.10.2006.Опубл. 25.04.2007; Бюл. № 5. 2007. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб забезпечення занурення в ґрунт зонда при статичному зондуванні ґрунту, який відрізняється тим, що під час втискування в ґрунт вимірювальної головки зонда за допомогою штанги через внутрішній канал в штанзі, що має бічні розгалуження-отвори в нижній її частині над вимірювальною зондуючою головкою, подають під великим тиском глинистий розчин, який по подовжніх пазах на поверхні штанги надходить вгору, охоплюючи подовжні виступи на штанзі, які для цієї мети виконані з плавно змінною хвилеподібною зовнішньою поверхнею. 1 UA 84635 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
