Формула / Реферат

1. Механізм для занурення у ґрунт та витягування будівельних елементів, що містить інертну масу, нерухомий та рухомий електромагніти, що розміщені на спрямувальному стояку, який закріплено одним кінцем у відповідній оправці для занурення або витягування, а на другому кінці стояка розміщено обмежувальний упор, який відрізняється тим, що електромагніти виконано з кільцевими порожнинами, спрямованими один проти одної, у яких розміщено обмотки збудження, що мають протилежно направлену обмотку і з'єднані між собою послідовно гнучким зв'язком, а початок і кінець обмоток підключені до генератора імпульсів.

2. Механізм за п. 1, який відрізняється тим, що між нерухомим електромагнітом і оправкою розміщена амортизуюча прокладка.

3. Механізм за п. 1, який відрізняється тим, що інертну масу виконано з набірних кільцевих елементів.

Текст

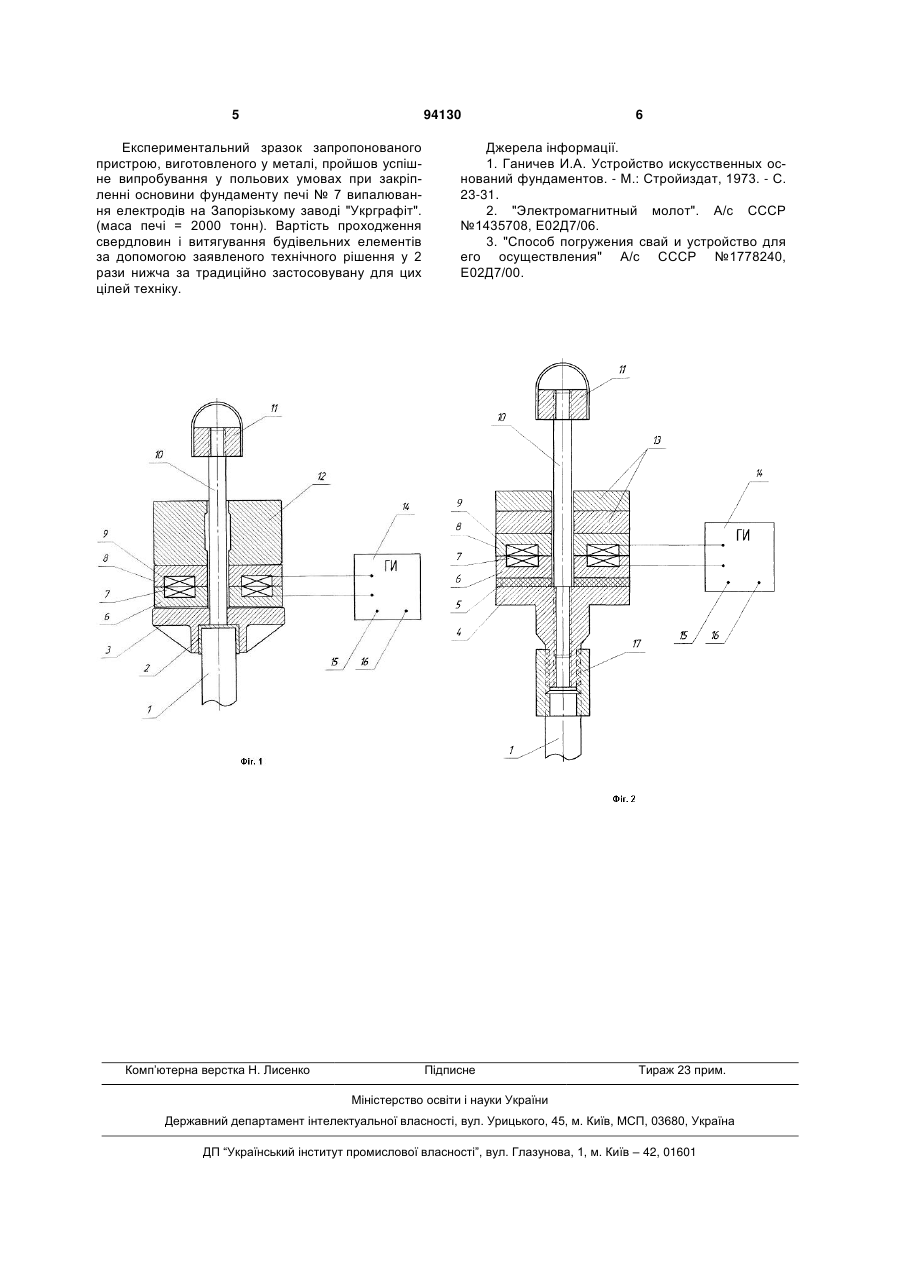

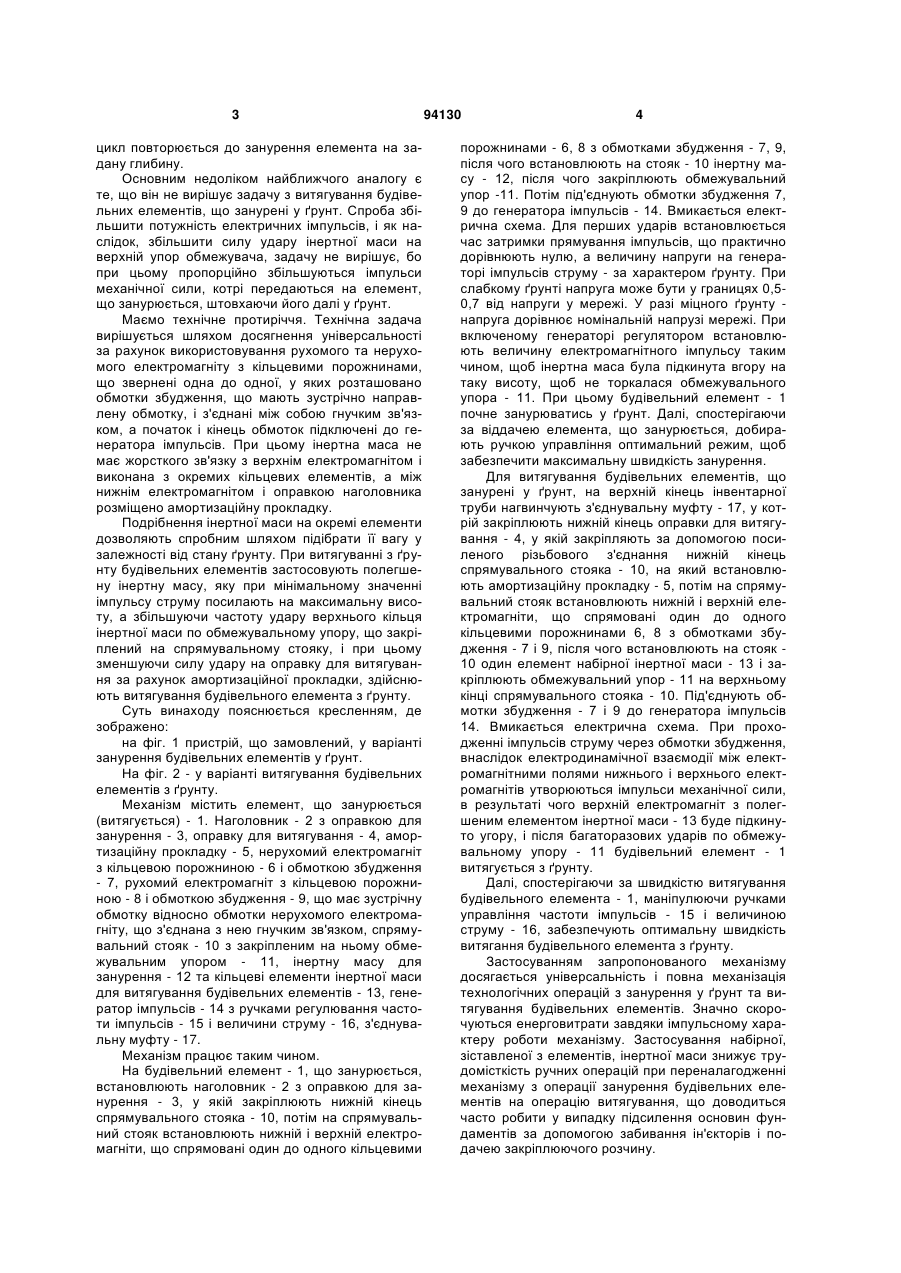

1. Механізм для занурення у ґрунт та витягування будівельних елементів, що містить інертну 3 цикл повторюється до занурення елемента на задану глибину. Основним недоліком найближчого аналогу є те, що він не вирішує задачу з витягування будівельних елементів, що занурені у ґрунт. Спроба збільшити потужність електричних імпульсів, і як наслідок, збільшити силу удару інертної маси на верхній упор обмежувача, задачу не вирішує, бо при цьому пропорційно збільшуються імпульси механічної сили, котрі передаються на елемент, що занурюється, штовхаючи його далі у ґрунт. Маємо технічне протиріччя. Технічна задача вирішується шляхом досягнення універсальності за рахунок використовування рухомого та нерухомого електромагніту з кільцевими порожнинами, що звернені одна до одної, у яких розташовано обмотки збудження, що мають зустрічно направлену обмотку, і з'єднані між собою гнучким зв'язком, а початок і кінець обмоток підключені до генератора імпульсів. При цьому інертна маса не має жорсткого зв'язку з верхнім електромагнітом і виконана з окремих кільцевих елементів, а між нижнім електромагнітом і оправкою наголовника розміщено амортизаційну прокладку. Подрібнення інертної маси на окремі елементи дозволяють спробним шляхом підібрати її вагу у залежності від стану ґрунту. При витягуванні з ґрунту будівельних елементів застосовують полегшену інертну масу, яку при мінімальному значенні імпульсу струму посилають на максимальну висоту, а збільшуючи частоту удару верхнього кільця інертної маси по обмежувальному упору, що закріплений на спрямувальному стояку, і при цьому зменшуючи силу удару на оправку для витягування за рахунок амортизаційної прокладки, здійснюють витягування будівельного елемента з ґрунту. Суть винаходу пояснюється кресленням, де зображено: на фіг. 1 пристрій, що замовлений, у варіанті занурення будівельних елементів у ґрунт. На фіг. 2 - у варіанті витягування будівельних елементів з ґрунту. Механізм містить елемент, що занурюється (витягується) - 1. Наголовник - 2 з оправкою для занурення - 3, оправку для витягування - 4, амортизаційну прокладку - 5, нерухомий електромагніт з кільцевою порожниною - 6 і обмоткою збудження - 7, рухомий електромагніт з кільцевою порожниною - 8 і обмоткою збудження - 9, що має зустрічну обмотку відносно обмотки нерухомого електромагніту, що з'єднана з нею гнучким зв'язком, спрямувальний стояк - 10 з закріпленим на ньому обмежувальним упором - 11, інертну масу для занурення - 12 та кільцеві елементи інертної маси для витягування будівельних елементів - 13, генератор імпульсів - 14 з ручками регулювання частоти імпульсів - 15 і величини струму - 16, з'єднувальну муфту - 17. Механізм працює таким чином. На будівельний елемент - 1, що занурюється, встановлюють наголовник - 2 з оправкою для занурення - 3, у якій закріплюють нижній кінець спрямувального стояка - 10, потім на спрямувальний стояк встановлюють нижній і верхній електромагніти, що спрямовані один до одного кільцевими 94130 4 порожнинами - 6, 8 з обмотками збудження - 7, 9, після чого встановлюють на стояк - 10 інертну масу - 12, після чого закріплюють обмежувальний упор -11. Потім під'єднують обмотки збудження 7, 9 до генератора імпульсів - 14. Вмикається електрична схема. Для перших ударів встановлюється час затримки прямування імпульсів, що практично дорівнюють нулю, а величину напруги на генераторі імпульсів струму - за характером ґрунту. При слабкому ґрунті напруга може бути у границях 0,50,7 від напруги у мережі. У разі міцного ґрунту напруга дорівнює номінальній напрузі мережі. При включеному генераторі регулятором встановлюють величину електромагнітного імпульсу таким чином, щоб інертна маса була підкинута вгору на таку висоту, щоб не торкалася обмежувального упора - 11. При цьому будівельний елемент - 1 почне занурюватись у ґрунт. Далі, спостерігаючи за віддачею елемента, що занурюється, добирають ручкою управління оптимальний режим, щоб забезпечити максимальну швидкість занурення. Для витягування будівельних елементів, що занурені у ґрунт, на верхній кінець інвентарної труби нагвинчують з'єднувальну муфту - 17, у котрій закріплюють нижній кінець оправки для витягування - 4, у якій закріпляють за допомогою посиленого різьбового з'єднання нижній кінець спрямувального стояка - 10, на який встановлюють амортизаційну прокладку - 5, потім на спрямувальний стояк встановлюють нижній і верхній електромагніти, що спрямовані один до одного кільцевими порожнинами 6, 8 з обмотками збудження - 7 і 9, після чого встановлюють на стояк 10 один елемент набірної інертної маси - 13 і закріплюють обмежувальний упор - 11 на верхньому кінці спрямувального стояка - 10. Під'єднують обмотки збудження - 7 і 9 до генератора імпульсів 14. Вмикається електрична схема. При проходженні імпульсів струму через обмотки збудження, внаслідок електродинамічної взаємодії між електромагнітними полями нижнього і верхнього електромагнітів утворюються імпульси механічної сили, в результаті чого верхній електромагніт з полегшеним елементом інертної маси - 13 буде підкинуто угору, і після багаторазових ударів по обмежувальному упору - 11 будівельний елемент - 1 витягується з ґрунту. Далі, спостерігаючи за швидкістю витягування будівельного елемента - 1, маніпулюючи ручками управління частоти імпульсів - 15 і величиною струму - 16, забезпечують оптимальну швидкість витягання будівельного елемента з ґрунту. Застосуванням запропонованого механізму досягається універсальність і повна механізація технологічних операцій з занурення у ґрунт та витягування будівельних елементів. Значно скорочуються енерговитрати завдяки імпульсному характеру роботи механізму. Застосування набірної, зіставленої з елементів, інертної маси знижує трудомісткість ручних операцій при переналагодженні механізму з операції занурення будівельних елементів на операцію витягування, що доводиться часто робити у випадку підсилення основин фундаментів за допомогою забивання ін'єкторів і подачею закріплюючого розчину. 5 94130 Експериментальний зразок запропонованого пристрою, виготовленого у металі, пройшов успішне випробування у польових умовах при закріпленні основини фундаменту печі № 7 випалювання електродів на Запорізькому заводі "Укрграфіт". (маса печі = 2000 тонн). Вартість проходження свердловин і витягування будівельних елементів за допомогою заявленого технічного рішення у 2 рази нижча за традиційно застосовувану для цих цілей техніку. Комп’ютерна верстка Н. Лиcенко 6 Джерела інформації. 1. Ганичев И.А. Устройство искусственных оснований фундаментов. - М.: Стройиздат, 1973. - С. 23-31. 2. "Электромагнитный молот". А/с СССР №1435708, Е02Д7/06. 3. "Способ погружения свай и устройство для его осуществления" А/с СССР №1778240, Е02Д7/00. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mechanism for landing and extraction of building elements

Автори англійською

Sedin Volodymyr Leonidovych, Rudenkio Mykola Ivanovych, Rudenko Andrii Mykolaiovych, Dontsov Oleh Oleksandrovych

Назва патенту російською

Механизм для погружения в грунт и вытягивания строительных элементов

Автори російською

Седин Владимир Леонидович, Руденко Николай Иванович, Руденко Андрей Николаевич, Донцов Олег Александрович

МПК / Мітки

МПК: E02D 7/00

Мітки: ґрунт, занурення, механізм, елементів, будівельних, витягування
