Покритий мастильним засобом металевий лист з покращеними формувальними властивостями, спосіб нанесення покриття та застосування розчину органічного естеру фосфорної кислоти для обробки металевих поверхонь

Номер патенту: 86583

Опубліковано: 12.05.2009

Автори: Лізе Дірк, Вормут Райнхард

Завантажити PDF файл.

Формула / Реферат

1. Металевий лист або заготовка з металевого листа з покриттям із мастильного засобу, який відрізняється тим, що металевий лист або заготовка з металевого листа містить перший та другий шар покриття, перший з яких утворений шляхом нанесення на металеву поверхню листа розчину, що містить органічний естер фосфорної кислоти загальної формули:

X3-nPO4Rn ,

де X означає водень, R - лінійну чи розгалужену алкільну групу з кількістю атомів вуглецю від 1 до 8, а n - число 1 або 2,

при цьому рН розчину, який містить естер фосфорної кислоти, становить від 6,5 до 11, а другий шар містить мастильний засіб, нанесений на перший шар.

2. Металевий лист або заготовка з металевого листа за п. 1, який відрізняється тим, що мастильним засобом є антикорозійне мастило, Pre-Lube і/або Dry-Lube.

3. Металевий лист або заготовка з металевого листа за п. 1 або 2, який відрізняється тим, що органічний естер фосфорної кислоти є сумішшю із (С4Н9-О)(О)Р(ОН)2 та (ОН)(О)Р(О-С4Н9)2.

4. Металевий лист або заготовка з металевого листа за п. 1, який відрізняється тим, що шар, утворений розчином, що містить естер фосфорної кислоти, має товщину в нанометровому діапазоні.

5. Металевий лист або заготовка з металевого листа за п. 2, який відрізняється тим, що шар, який містить мастильний засіб, нанесений у кількості від 0,3 до 3,0 г/м2, зокрема від 1 до 2 г/м2.

6. Металевий лист або заготовка із металевого листа за будь-яким із попередніх пунктів, який відрізняється тим, що лист є стальним листом з покриттям або без покриття.

7. Спосіб нанесення покриття на металевий лист або заготовку з металевого листа, який відрізняється тим, що включає такі стадії:

нанесення розчину, що містить органічний естер фосфорної кислоти, описаний у п. 1, і має значення рН від 6,5 до 11, на верхню та/або нижню поверхню листа і нанесення мастильного засобу на покритий таким чином лист.

8. Спосіб за п. 7, який відрізняється тим, що нанесення розчину, що містить органічний естер фосфорної кислоти, здійснюють зануренням, обприскуванням, щіткою чи ракелем.

9. Спосіб за п. 7 або 8, який відрізняється тим, що нанесення розчину, що містить органічний естер фосфорної кислоти, здійснюють при нанесенні покриття на лист у промивній ванні установки для нанесення покриттів або при охолодженні листа у ванні охолоджувальної установки.

10. Спосіб за будь-яким з пп. 7-9, який відрізняється тим, що наносять водний розчин органічного естеру фосфорної кислоти.

11. Спосіб за будь-яким з пп. 7-10, який відрізняється тим, що наносять розчин, який містить органічний естер фосфорної кислоти у концентрації від 0,1 до 15 мас. %, зокрема від 3 до 8 мас. %.

12. Спосіб за будь-яким з пп. 7-11, який відрізняється тим, що встановлюють значення рН розчину, який містить естер фосфорної кислоти, від 6,5 до 11, зокрема від 7,5 до 9,5.

13. Спосіб за будь-яким з пп. 7-12, який відрізняється тим, що лист перед нанесенням мастильного засобу висушують.

14. Спосіб за будь-яким з пп. 7-13, який відрізняється тим, що як мастильний засіб використовують антикорозійне мастило, Pre-Lube і/або Dry-Lube.

15. Спосіб за будь-яким з пп. 7-14, який відрізняється тим, що мастильний засіб наносять у кількості від 0,3 до 3 г/м2, зокрема від 1 до 2 г/м2.

16. Застосування розчину, що містить органічний естер фосфорної кислоти, описаний у п. 1, і має значення рН від 6,5 до 11, для обробки металевих поверхонь.

17. Застосування металевого листа або заготовки із металевого листа за будь-яким з пп. 1-6 для виготовлення металевих виробів шляхом деформування.

18. Застосування за п. 17, яке відрізняється тим, що деформування здійснюють методом глибокої витяжки.

Текст

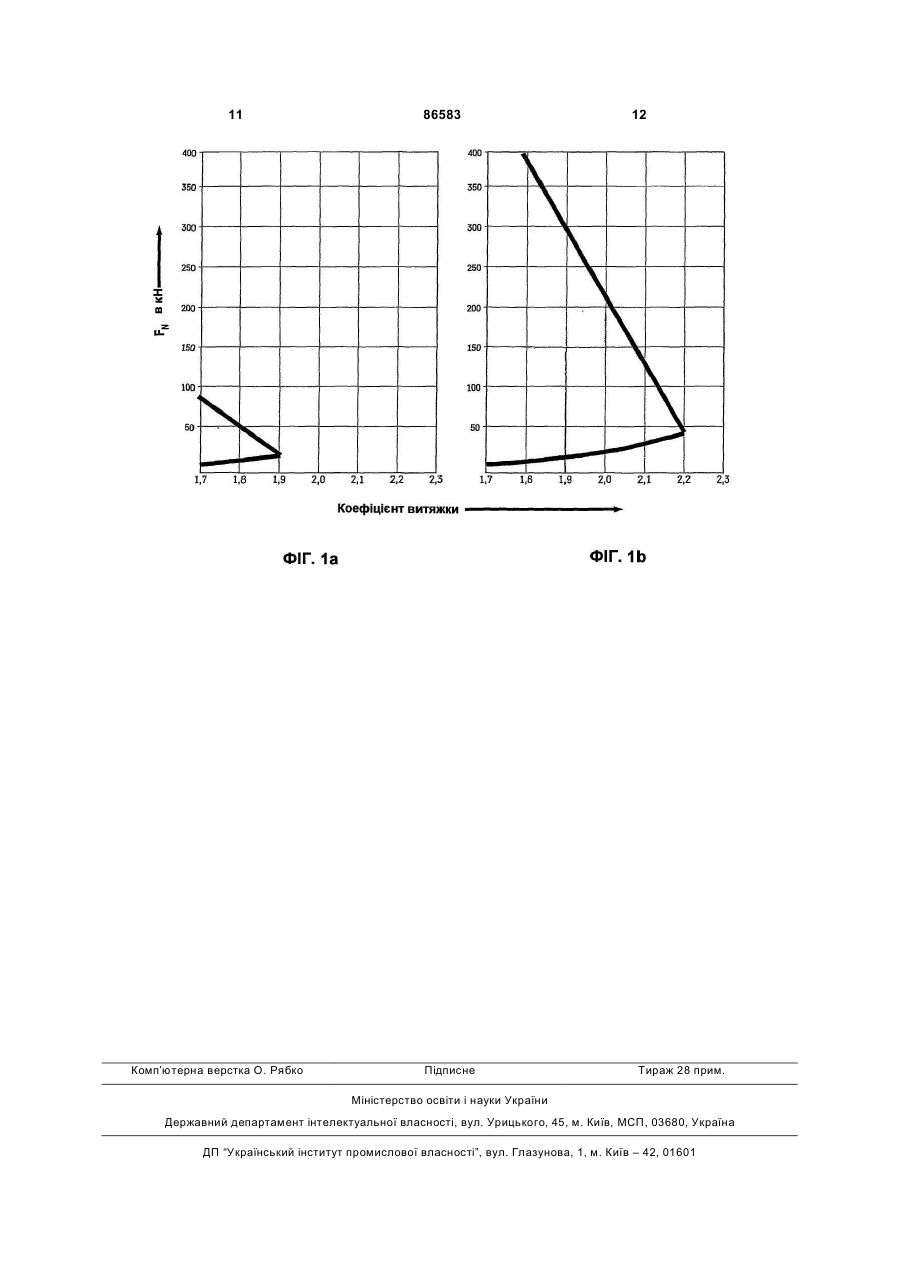

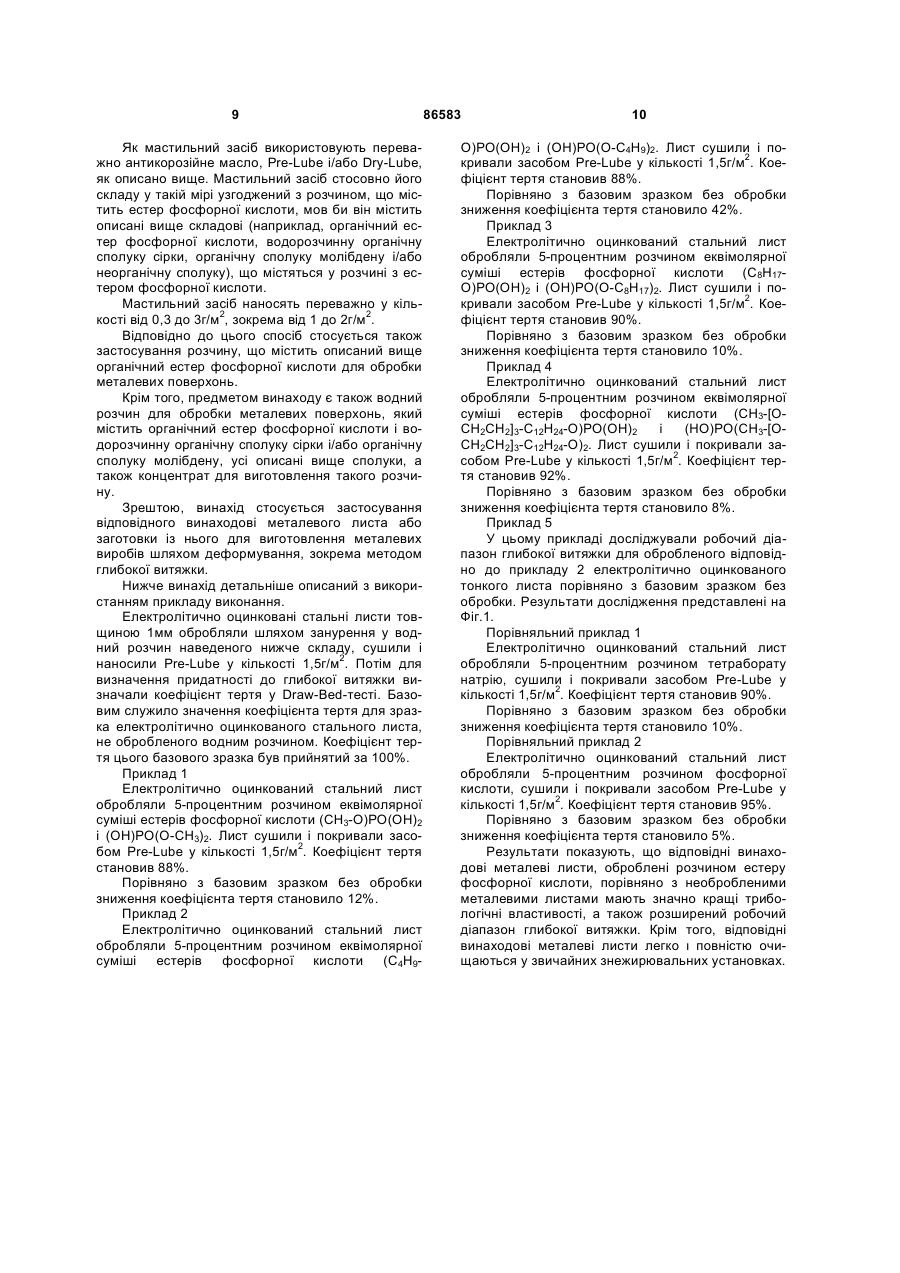

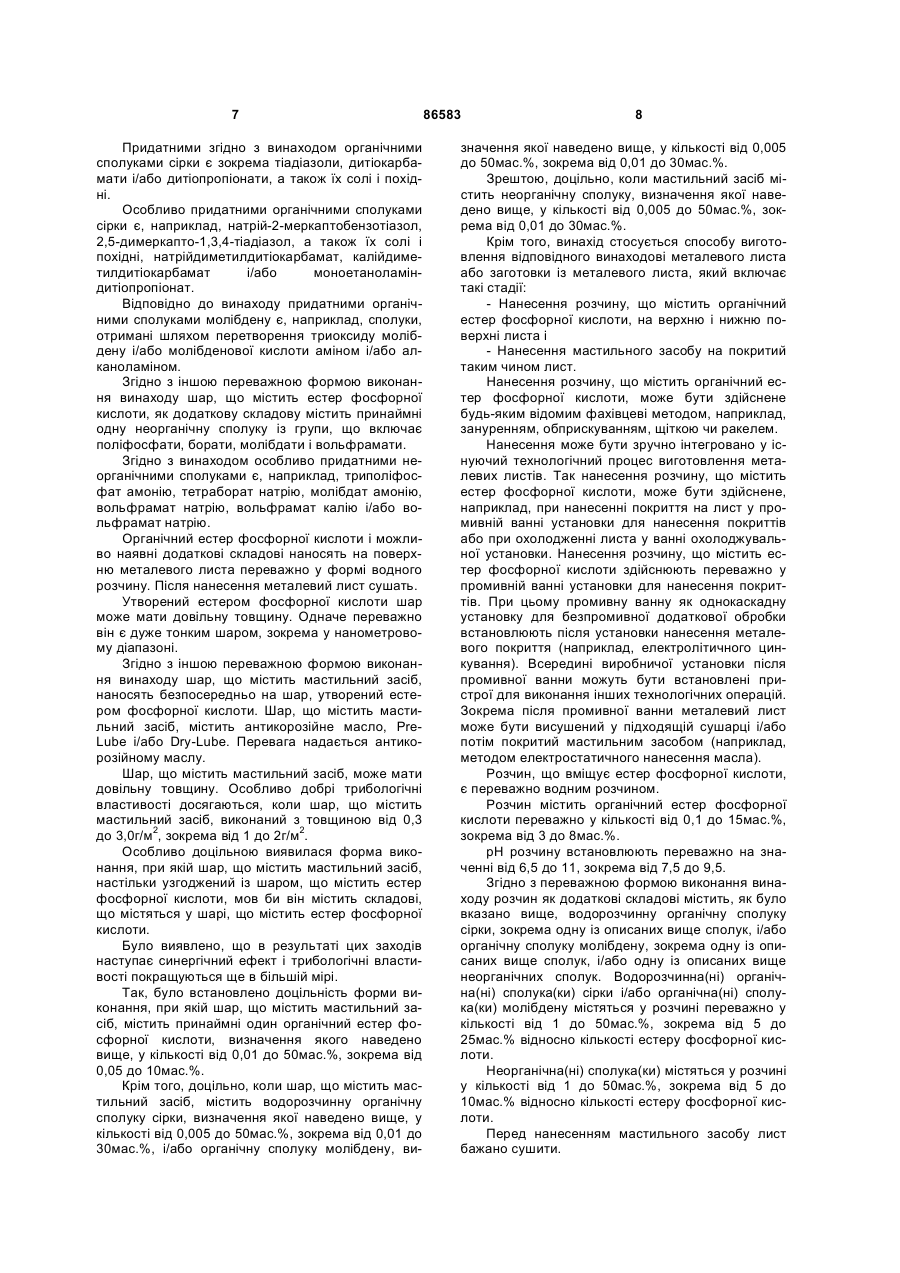

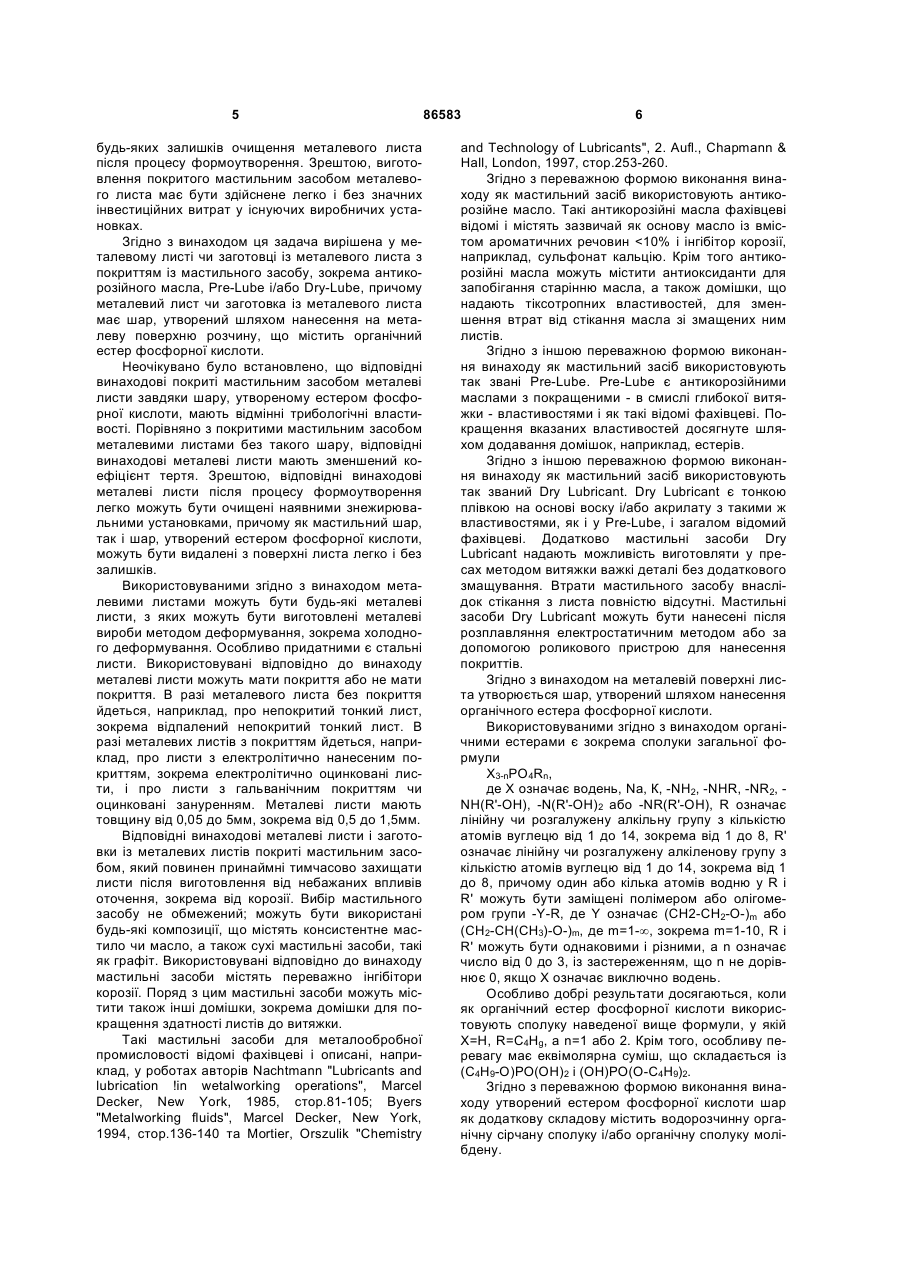

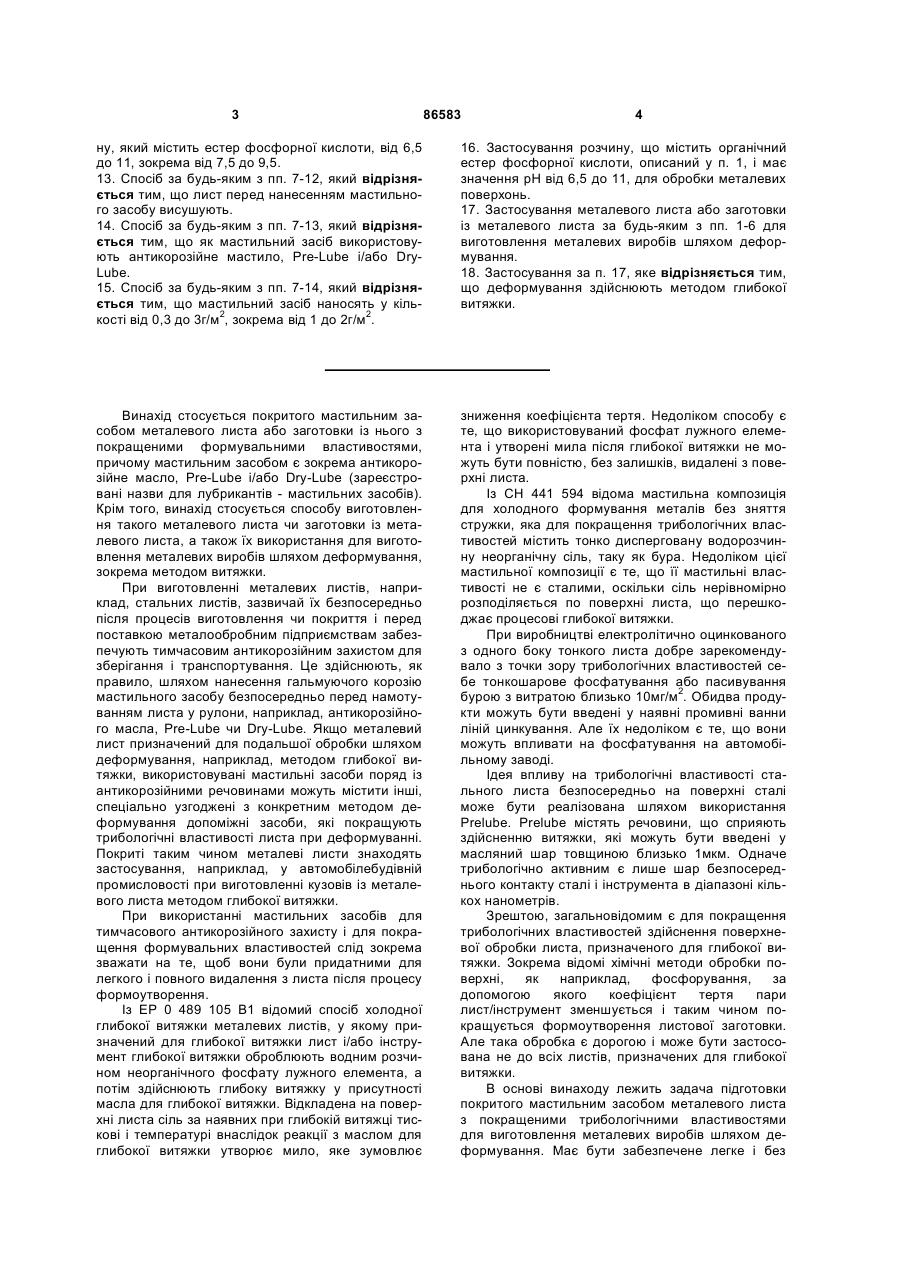

1. Металевий лист або заготовка з металевого листа з покриттям із мастильного засобу, який відрізняється тим, що металевий лист або заготовка з металевого листа містить перший та другий шар покриття, перший з яких утворений шляхом нанесення на металеву поверхню листа розчину, що містить органічний естер фосфорної кислоти загальної формули: X3-nPO4Rn, де X означає водень, R - лінійну чи розгалужену алкільну групу з кількістю атомів вуглецю від 1 до 8, а n - число 1 або 2, при цьому рН розчину, який містить естер фосфорної кислоти, становить від 6,5 до 11, а другий шар містить мастильний засіб, нанесений на перший шар. 2. Металевий лист або заготовка з металевого листа за п. 1, який відрізняється тим, що мастильним засобом є антикорозійне мастило, Pre-Lube і/або Dry-Lube. 3. Металевий лист або заготовка з металевого листа за п. 1 або 2, який відрізняється тим, що 2 (19) 1 3 86583 4 ну, який містить естер фосфорної кислоти, від 6,5 до 11, зокрема від 7,5 до 9,5. 13. Спосіб за будь-яким з пп. 7-12, який відрізняється тим, що лист перед нанесенням мастильного засобу висушують. 14. Спосіб за будь-яким з пп. 7-13, який відрізняється тим, що як мастильний засіб використовують антикорозійне мастило, Pre-Lube і/або DryLube. 15. Спосіб за будь-яким з пп. 7-14, який відрізняється тим, що мастильний засіб наносять у кількості від 0,3 до 3г/м2, зокрема від 1 до 2г/м2. 16. Застосування розчину, що містить органічний естер фосфорної кислоти, описаний у п. 1, і має значення рН від 6,5 до 11, для обробки металевих поверхонь. 17. Застосування металевого листа або заготовки із металевого листа за будь-яким з пп. 1-6 для виготовлення металевих виробів шляхом деформування. 18. Застосування за п. 17, яке відрізняється тим, що деформування здійснюють методом глибокої витяжки. Винахід стосується покритого мастильним засобом металевого листа або заготовки із нього з покращеними формувальними властивостями, причому мастильним засобом є зокрема антикорозійне масло, Pre-Lube і/або Dry-Lube (зареєстровані назви для лубрикантів - мастильних засобів). Крім того, винахід стосується способу виготовлення такого металевого листа чи заготовки із металевого листа, а також їх використання для виготовлення металевих виробів шляхом деформування, зокрема методом витяжки. При виготовленні металевих листів, наприклад, стальних листів, зазвичай їх безпосередньо після процесів виготовлення чи покриття і перед поставкою металообробним підприємствам забезпечують тимчасовим антикорозійним захистом для зберігання і транспортування. Це здійснюють, як правило, шляхом нанесення гальмуючого корозію мастильного засобу безпосередньо перед намотуванням листа у рулони, наприклад, антикорозійного масла, Pre-Lube чи Dry-Lube. Якщо металевий лист призначений для подальшої обробки шляхом деформування, наприклад, методом глибокої витяжки, використовувані мастильні засоби поряд із антикорозійними речовинами можуть містити інші, спеціально узгоджені з конкретним методом деформування допоміжні засоби, які покращують трибологічні властивості листа при деформуванні. Покриті таким чином металеві листи знаходять застосування, наприклад, у автомобілебудівній промисловості при виготовленні кузовів із металевого листа методом глибокої витяжки. При використанні мастильних засобів для тимчасового антикорозійного захисту і для покращення формувальних властивостей слід зокрема зважати на те, щоб вони були придатними для легкого і повного видалення з листа після процесу формоутворення. Із ЕР 0 489 105 В1 відомий спосіб холодної глибокої витяжки металевих листів, у якому призначений для глибокої витяжки лист і/або інструмент глибокої витяжки оброблюють водним розчином неорганічного фосфату лужного елемента, а потім здійснюють глибоку витяжку у присутності масла для глибокої витяжки. Відкладена на поверхні листа сіль за наявних при глибокій витяжці тискові і температурі внаслідок реакції з маслом для глибокої витяжки утворює мило, яке зумовлює зниження коефіцієнта тертя. Недоліком способу є те, що використовуваний фосфат лужного елемента і утворені мила після глибокої витяжки не можуть бути повністю, без залишків, видалені з поверхні листа. Із СН 441 594 відома мастильна композиція для холодного формування металів без зняття стружки, яка для покращення трибологічних властивостей містить тонко дисперговану водорозчинну неорганічну сіль, таку як бура. Недоліком цієї мастильної композиції є те, що її мастильні властивості не є сталими, оскільки сіль нерівномірно розподіляється по поверхні листа, що перешкоджає процесові глибокої витяжки. При виробництві електролітично оцинкованого з одного боку тонкого листа добре зарекомендувало з точки зору трибологічних властивостей себе тонкошарове фосфатування або пасивування бурою з витратою близько 10мг/м2. Обидва продукти можуть бути введені у наявні промивні ванни ліній цинкування. Але їх недоліком є те, що вони можуть впливати на фосфатування на автомобільному заводі. Ідея впливу на трибологічні властивості стального листа безпосередньо на поверхні сталі може бути реалізована шляхом використання Prelube. Prelube містять речовини, що сприяють здійсненню витяжки, які можуть бути введені у масляний шар товщиною близько 1мкм. Одначе трибологічно активним є лише шар безпосереднього контакту сталі і інструмента в діапазоні кількох нанометрів. Зрештою, загальновідомим є для покращення трибологічних властивостей здійснення поверхневої обробки листа, призначеного для глибокої витяжки. Зокрема відомі хімічні методи обробки поверхні, як наприклад, фосфорування, за допомогою якого коефіцієнт тертя пари лист/інструмент зменшується і таким чином покращується формоутворення листової заготовки. Але така обробка є дорогою і може бути застосована не до всіх листів, призначених для глибокої витяжки. В основі винаходу лежить задача підготовки покритого мастильним засобом металевого листа з покращеними трибологічними властивостями для виготовлення металевих виробів шляхом деформування. Має бути забезпечене легке і без 5 будь-яких залишків очищення металевого листа після процесу формоутворення. Зрештою, виготовлення покритого мастильним засобом металевого листа має бути здійснене легко і без значних інвестиційних витрат у існуючих виробничих установках. Згідно з винаходом ця задача вирішена у металевому листі чи заготовці із металевого листа з покриттям із мастильного засобу, зокрема антикорозійного масла, Pre-Lube і/або Dry-Lube, причому металевий лист чи заготовка із металевого листа має шар, утворений шляхом нанесення на металеву поверхню розчину, що містить органічний естер фосфорної кислоти. Неочікувано було встановлено, що відповідні винаходові покриті мастильним засобом металеві листи завдяки шару, утвореному естером фосфорної кислоти, мають відмінні трибологічні властивості. Порівняно з покритими мастильним засобом металевими листами без такого шару, відповідні винаходові металеві листи мають зменшений коефіцієнт тертя. Зрештою, відповідні винаходові металеві листи після процесу формоутворення легко можуть бути очищені наявними знежирювальними установками, причому як мастильний шар, так і шар, утворений естером фосфорної кислоти, можуть бути видалені з поверхні листа легко і без залишків. Використовуваними згідно з винаходом металевими листами можуть бути будь-які металеві листи, з яких можуть бути виготовлені металеві вироби методом деформування, зокрема холодного деформування. Особливо придатними є стальні листи. Використовувані відповідно до винаходу металеві листи можуть мати покриття або не мати покриття. В разі металевого листа без покриття йдеться, наприклад, про непокритий тонкий лист, зокрема відпалений непокритий тонкий лист. В разі металевих листів з покриттям йдеться, наприклад, про листи з електролітично нанесеним покриттям, зокрема електролітично оцинковані листи, і про листи з гальванічним покриттям чи оцинковані зануренням. Металеві листи мають товщину від 0,05 до 5мм, зокрема від 0,5 до 1,5мм. Відповідні винаходові металеві листи і заготовки із металевих листів покриті мастильним засобом, який повинен принаймні тимчасово захищати листи після виготовлення від небажаних впливів оточення, зокрема від корозії. Вибір мастильного засобу не обмежений; можуть бути використані будь-які композиції, що містять консистентне мастило чи масло, а також сухі мастильні засоби, такі як графіт. Використовувані відповідно до винаходу мастильні засоби містять переважно інгібітори корозії. Поряд з цим мастильні засоби можуть містити також інші домішки, зокрема домішки для покращення здатності листів до витяжки. Такі мастильні засоби для металообробної промисловості відомі фахівцеві і описані, наприклад, у роботах авторів Nachtmann "Lubricants and lubrication !in wetalworking operations", Marcel Decker, New York, 1985, стор.81-105; Byers "Metalworking fluids", Marcel Decker, New York, 1994, стор.136-140 та Mortier, Orszulik "Chemistry 86583 6 and Technology of Lubricants", 2. Aufl., Chapmann & Hall, London, 1997, стор.253-260. Згідно з переважною формою виконання винаходу як мастильний засіб використовують антикорозійне масло. Такі антикорозійні масла фахівцеві відомі і містять зазвичай як основу масло із вмістом ароматичних речовин

Дивитися

Додаткова інформація

Назва патенту англійською

Metal sheet coated with lubricant coating, having improved molding properties, application process and use of solution of organic ester of phosphoric acid for metal surfaces processing.

Автори англійською

Wormut Reinhard, Lise Dirk

Назва патенту російською

Покрытый смазочным способом металлический лист с улучшенными формовальными качествами, способ нанесения покрытия и применение раствора органического эстера фосфорной кислоты для обработки металлических поверхностей

Автори російською

Вормут Райнхард, Лизе Дирк

МПК / Мітки

МПК: C10M 137/00, B21D 22/20, B21C 9/00, C10M 173/02

Мітки: поверхонь, властивостями, засобом, покриття, нанесення, металевій, обробки, фосфорної, естеру, покритий, застосування, покращеними, спосіб, формувальними, лист, металевих, кислоти, розчину, органічного, мастильним
