B21D 22/20 — глибока витяжка

Номер патенту: 122974

Опубліковано: 12.02.2018

Автори: Зінченко Анастасія Русланівна, Князєв Михайло Климович

МПК: B21D 26/12, B21D 22/20

Мітки: штампування, електрогідравлічного, установка

Формула / Реферат:

Установка для електрогідравлічного штампування, що містить розрядну камеру, електроди, матрицю, яка відрізняється тим, що має розташовані вздовж зовнішнього контуру заготовки в місцях, що потребують нагріву, між матрицею та розрядною камерою електромагнітні індукційні пристрої, в магнітопроводах яких виконано прорізі для розміщення фланця заготовки.

Номер патенту: 89368

Опубліковано: 25.01.2010

Автори: Жаксон Ерік, Арну Клод, Птижан Жак, Белло Ален

МПК: B21D 22/20, C23C 2/26, C23C 22/05 ...

Мітки: сталевого, обробки, розчину, водного, спосіб, змащування, застосування, поверхні, листа

Формула / Реферат:

1. Застосування водного розчину, який містить іони сульфату SO42- в концентрації, яка перевищує або рівна 0,01 моль/л, для обробки поверхні сталевого листа, покритого, принаймні з однієї сторони, металевим покриттям на основі цинку або його сплавів, для зменшення утворення порошку або металевих частинок на основі цинку або його сплавів при руйнуванні покриття під час формування зазначеного листа.2. Застосування за п. 1, яке...

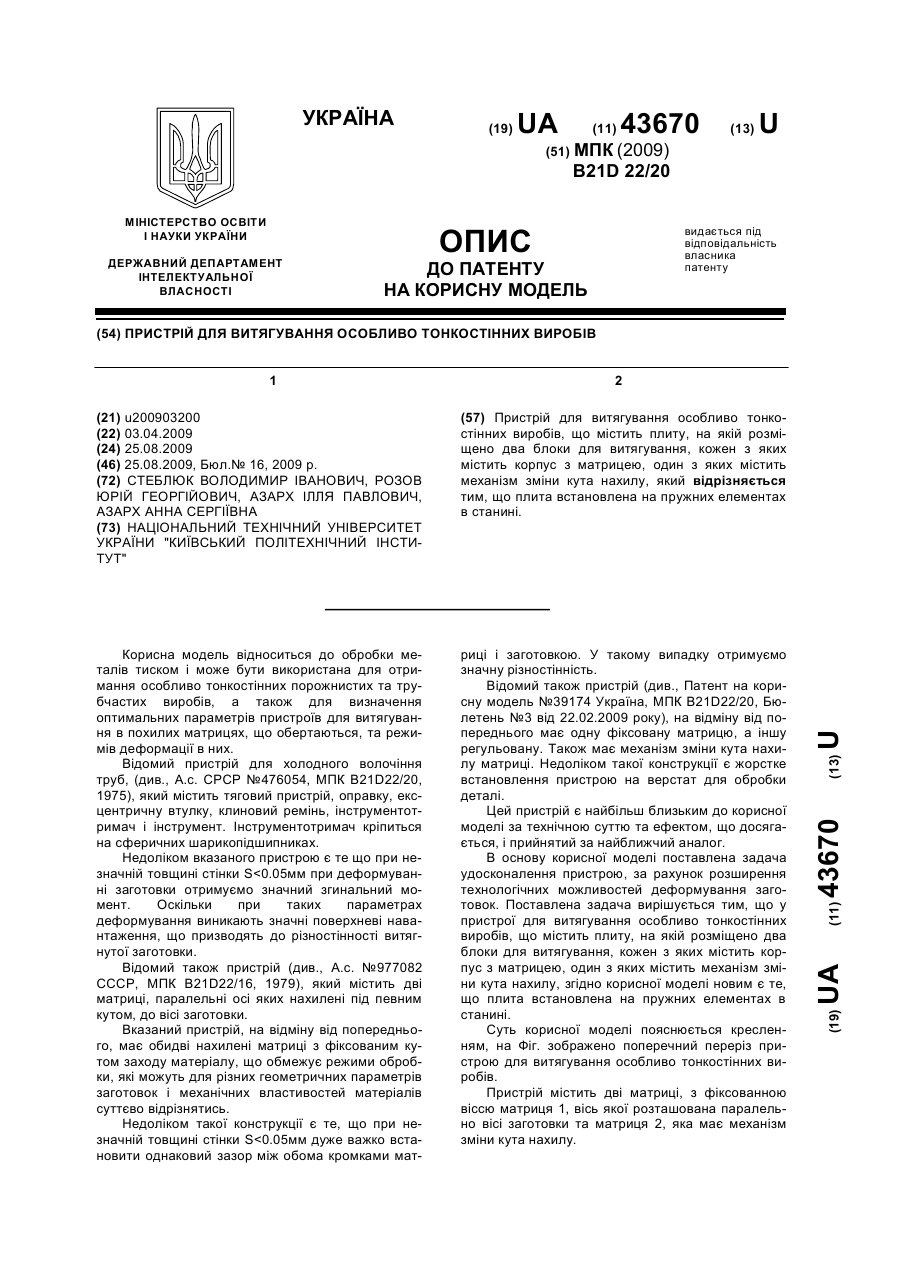

Номер патенту: 43670

Опубліковано: 25.08.2009

Автори: Азарх Анна Сергіївна, Азарх Ілля Павлович, Стеблюк Володимир Іванович, Розов Юрій Георгійович

МПК: B21D 22/20

Мітки: особливої, виробів, пристрій, витягування, тонкостінних

Формула / Реферат:

Пристрій для витягування особливо тонкостінних виробів, що містить плиту, на якій розміщено два блоки для витягування, кожен з яких містить корпус з матрицею, один з яких містить механізм зміни кута нахилу, який відрізняється тим, що плита встановлена на пружних елементах в станині.

Номер патенту: 43275

Опубліковано: 10.08.2009

Автори: Холявік Ольга Віталіївна, Тривайло Михайло Семенович, Кліско Андрій Валерійович, Титов Вячеслав Андрійович, Борис Руслан Степанович

МПК: B21D 22/20

Мітки: біметалевих, виготовлення, штамп, виробів

Формула / Реферат:

Штамп для виготовлення біметалевих виробів, що містить встановлені по спільній осі пуансон, дві дистанційно розміщені в обоймі матриці, розташовану між матрицями втулку з деформуючими шариками, притискний циліндр, а також верхню і нижню плити, який відрізняється тим, що обойма виконана з розташованим в її стінці отвором, а втулка обладнана розміщеним в згаданому отворі і приєднаним до неї одним кінцем примусово коливним важелем.

Номер патенту: 86726

Опубліковано: 12.05.2009

Автори: Рокка Емманюель, Раш'єль Лідія, Жене Ніколь, Жак Софі, Дерюль Ерве, Стейнмес Жан

МПК: B21D 22/20, C23C 22/00, C10M 173/02 ...

Мітки: виробів, корозії, тимчасового, поверхонь, металів, захисту, модифікування, формованих, виготовлення, спосіб

Формула / Реферат:

1. Спосіб модифікування шляхом карбоксилювання поверхонь металів, вибраних із групи, до якої входять цинк, залізо, алюміній, мідь, свинець та їх сплави, а також поверхонь оцинкованих, електролітично оцинкованих, алюмінованих, міднених сталей, в окиснювальних умовах стосовно до металу шляхом введення згаданих поверхонь у контакт із водним або водно-органічним оброблювальним розчином, який містить суміш органічних кислот, який відрізняється...

Номер патенту: 86583

Опубліковано: 12.05.2009

Автори: Лізе Дірк, Вормут Райнхард

МПК: B21C 9/00, C10M 137/00, B21D 22/20 ...

Мітки: засобом, покриття, металевій, застосування, поверхонь, формувальними, лист, розчину, покращеними, фосфорної, мастильним, нанесення, покритий, естеру, обробки, металевих, спосіб, кислоти, органічного, властивостями

Формула / Реферат:

1. Металевий лист або заготовка з металевого листа з покриттям із мастильного засобу, який відрізняється тим, що металевий лист або заготовка з металевого листа містить перший та другий шар покриття, перший з яких утворений шляхом нанесення на металеву поверхню листа розчину, що містить органічний естер фосфорної кислоти загальної формули:X3-nPO4Rn ,де X означає водень, R - лінійну чи розгалужену алкільну групу з кількістю...

Номер патенту: 39174

Опубліковано: 10.02.2009

Автори: Азарх Ілля Павлович, Стеблюк Володимир Іванович, Розов Юрій Георгійович

МПК: B21D 22/20

Мітки: виробів, витягування, пристрій, особливотонкостінних

Формула / Реферат:

1. Пристрій для витягування особливотонкостінних виробів, що містить дві матриці, встановлені на підшипниках в корпусах, перша матриця фіксована, а друга розташована під кутом, який відрізняється тим, що друга матриця механічно з'єднана з шатунним механізмом та механізмом фіксації положення кута нахилу.2. Пристрій за п. 1, який відрізняється тим, що механізм фіксації положення кута нахилу містить ексцентриковий затискач.

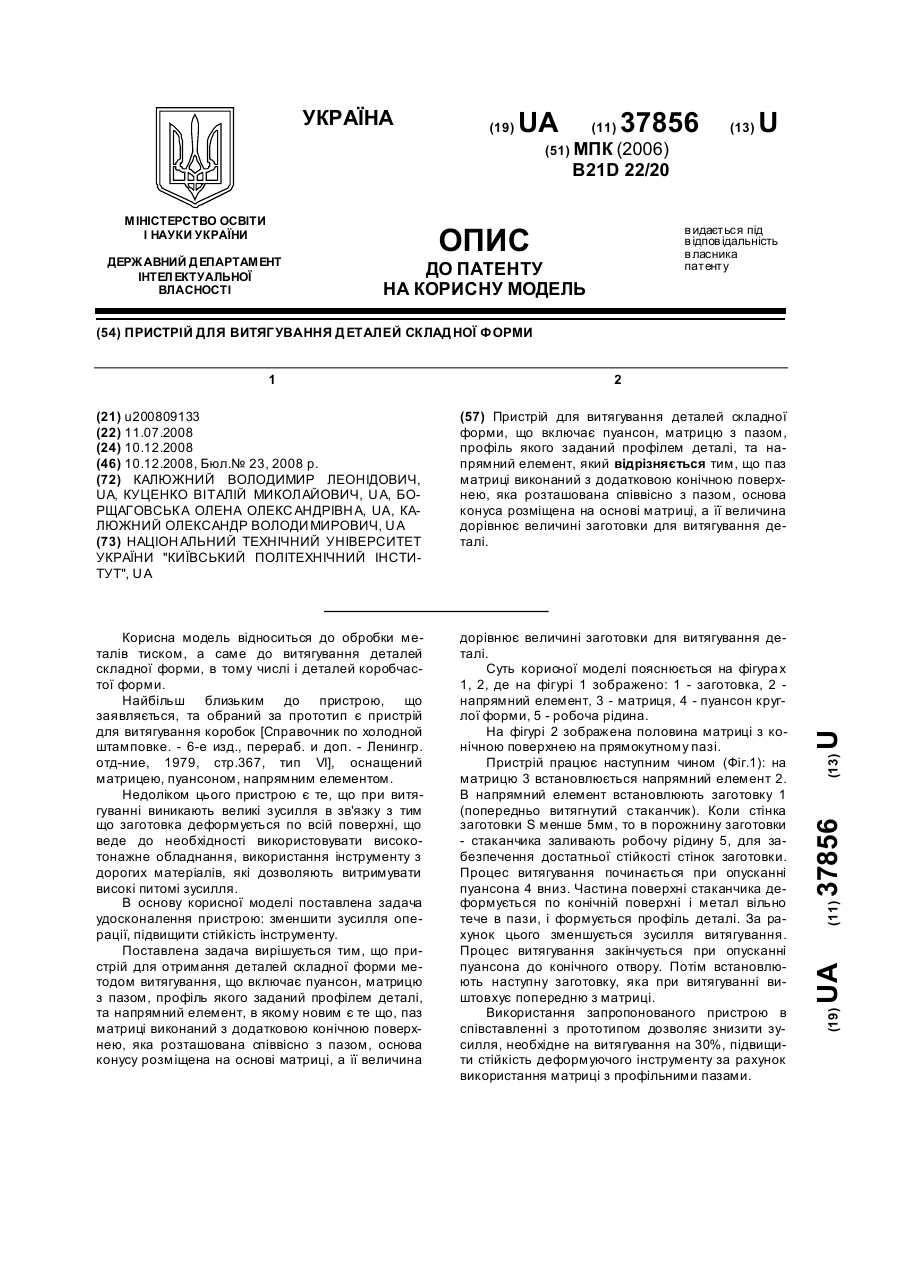

Номер патенту: 37856

Опубліковано: 10.12.2008

Автори: Калюжний Володимир Леонідович, Калюжний Олександр Володимирович, Борщаговська Олена Олександрівна, Куценко Віталій Миколайович

МПК: B21D 22/20

Мітки: складної, деталей, форми, витягування, пристрій

Формула / Реферат:

Пристрій для витягування деталей складної форми, що включає пуансон, матрицю з пазом, профіль якого заданий профілем деталі, та напрямний елемент, який відрізняється тим, що паз матриці виконаний з додатковою конічною поверхнею, яка розташована співвісно з пазом, основа конуса розміщена на основі матриці, а її величина дорівнює величині заготовки для витягування деталі.

Номер патенту: 31541

Опубліковано: 10.04.2008

Автори: Титов Вячеслав Андрійович, Тривайло Михайло Семенович, Борис Руслан Степанович

МПК: B21D 22/20

Мітки: виготовлення, штамп, виробів, біметалевих

Формула / Реферат:

Штамп для виготовлення біметалевих виробів, що містить пуансон, дві дистанційно розміщені співвісні матриці, розташовані між матрицями рівномірно по колу обжимні шарики з тримачем, обойму, прижимну втулку, а також верхню і нижню плити, який відрізняється тим, що тримач виконано у вигляді радіально вгвинчених в обойму гвинтів, а шарики закріплені на торцях гвинтів в передбачених для цієї мети глухих отворах.

Номер патенту: 31540

Опубліковано: 10.04.2008

Автори: Борис Руслан Степанович, Титов Вячеслав Андрійович, Тривайло Михайло Семенович

МПК: B21D 22/20, B21C 23/22

Мітки: спосіб, виготовлення, біметалевих, заготовок, виробів, листових

Формула / Реферат:

Спосіб виготовлення біметалевих виробів з листових заготовок, при якому на дві послідовно розміщені з зазором співвісні вертикально розташовані матриці встановлюють листові заготовки з різних матеріалів i здійснюють їх витягання зі стоншенням стінок, а на зовнішній поверхні верхньої заготовки після першого витягання формують розташованим між матрицями інструментом поздовжні канавки, який відрізняється тим, що канавки формують методом...

Номер патенту: 31231

Опубліковано: 25.03.2008

Автори: Стеблюк Володимир Іванович, Вишневський Петро Сергійович, Добровлянський Сергій Миколайович, Тривайло Михайло Семенович, Азарх Ілля Павлович, Холявік Ольга Витальевна

МПК: B21D 22/20

Мітки: пристрій, витяжки, розмірів, складної, форми, деталей, визначення, заготовки

Формула / Реферат:

1. Пристрій для визначення форми і розмірів заготовки для витяжки деталей складної форми, що містить співвісно розташовані з радіальним зазором матрицю і пуансон, дистанційно закріплену над матрицею прозору пластину з координатною сіткою, а також розміщену під матрицею заповнювану пластичним матеріалом камеру з поршнем, який відрізняється тим, що робочий торець пуансона має симетрично загострену відносно осі пуансона форму.2. Пристрій...

Номер патенту: 61928

Опубліковано: 15.12.2003

Автори: Пилипчук Роман Володимирович, Пилипчик Степан Васильович, Яремчук Роман Юліанович, Ткачук Йосип Матвійович, Пономарьов Василь Олексійович, Шкуль Зіновій Володимирович, Мілевський Станіслав Бернардович

МПК: B21D 22/14, B21D 35/00, B21D 22/20, B21D 22/00 ...

Мітки: тіла, куполоподібного, обертання, спосіб, виготовлення, листового, металу

Формула / Реферат:

1. Спосіб виготовлення куполоподібного тіла обертання із тонколистового металу, що включає в себе вирізку плоскої заготовки, її ротаційне видавлювання та нагартування, а також глибоке витягнення, який відрізняється тим, що плоску заготовку попередньо піддають ротаційному видавлюванню на оправці з одночасним рівномірним нагартуванням, після чого здійснюють операції глибокого витягнення в штампах.2. Спосіб за п. 1, який відрізняється...

Номер патенту: 47766

Опубліковано: 15.07.2002

Автори: Коробко Тамара Борисовна, Майоров Геннадій Іванович, Майоров Дмитро Геннадійович, Луценко Віктор Олександрович

МПК: B21D 22/20

Мітки: глибокого, спосіб, витягування

Формула / Реферат:

Спосіб глибокого витягування, що включає гофрування фланцевої зони, притиск до фланця і витягування, який відрізняється тим, що на фланцевій частині витягують кільцеві гофри між поворотними дисками радіуса r і волочильними ребрами того ж радіуса, при цьому зазор між ними складає 1-1,2 товщини заготовки, а кільцеві гофри формують з періодом 2(2r + S0) і амплітудою, рівною 2(r + S0), де r - радіус скруглення робочого отвору витяжної матриці,...

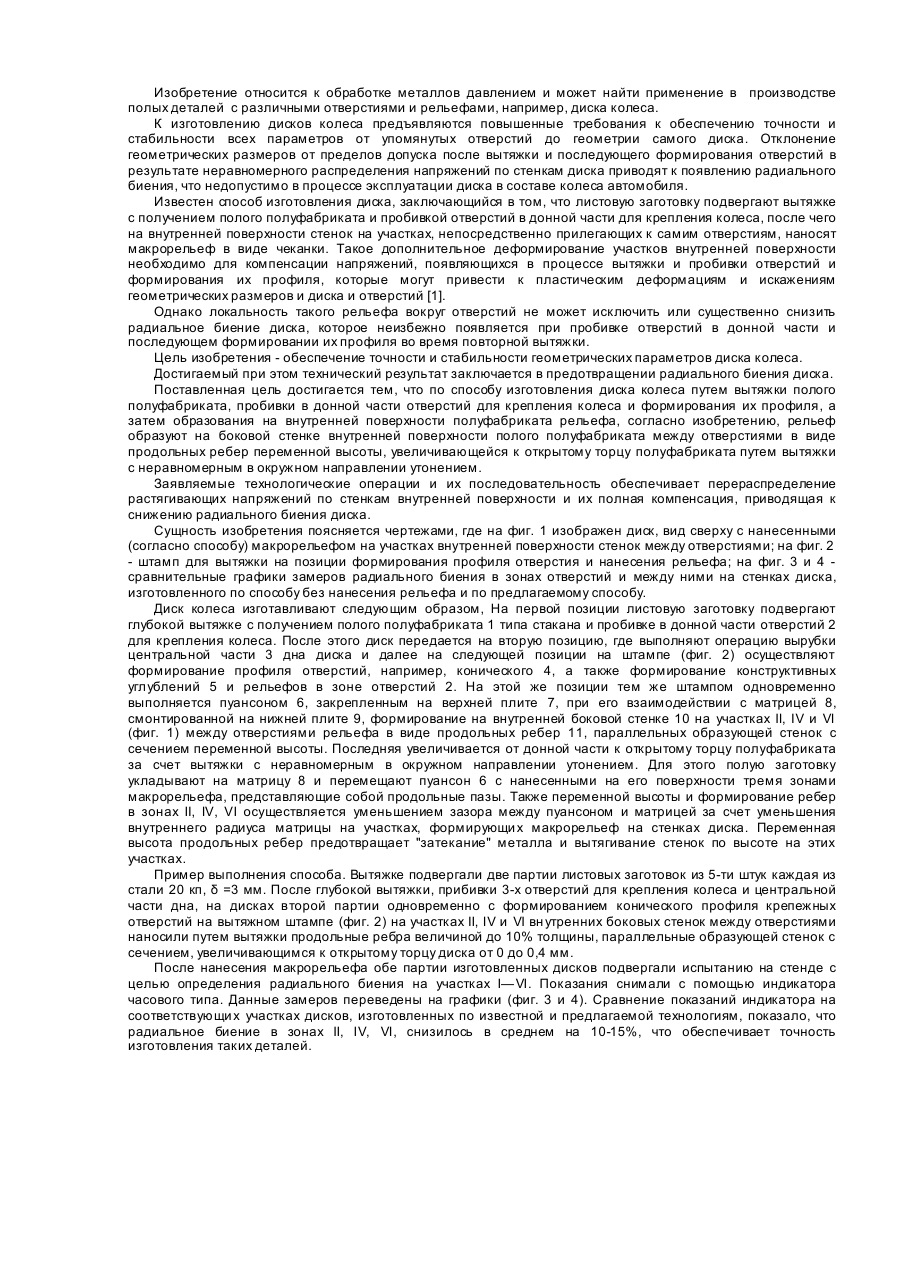

Номер патенту: 18802

Опубліковано: 25.12.1997

Автори: Шумейко Павло Дмитрович, Шумейко Дмитро Іванович, Шумейко Андрій Дмитрович

МПК: B21D 22/20

Мітки: колеса, спосіб, диска, виготовлення

Формула / Реферат:

Способ изготовления диска колеса путем вытяжки полого полуфабриката, пробивки в донной части отверстий для крепления колеса и формирования их профиля, а затем образования на внутренней поверхности полуфабриката рельефа, отличающийся тем, что рельеф образуют на боковой стенке внутренней поверхности полого полуфабриката между отверстиями в виде продольных ребер переменной высоты, увеличивающейся к открытому торцу полого полуфабриката путем...

Номер патенту: 5450

Опубліковано: 28.12.1994

Автори: Кравчун Олексій Степанович, Шумейко Павло Дмитрович, Кравчун Степан Іванович, Шумейко Дмитро Іванович, Шумейко Андрій Дмитрович

МПК: B21D 22/20

Мітки: диску, транспортного, виготовлення, колеса, засобу, спосіб

Формула / Реферат:

Способ изготовления диска колеса транспортного средства путем вытяжки полого полуфабриката, формирования рельефных зон и пробивки в них отверстий, в которых образуют конусный и цилиндрический участки, отличающийся тем, что на поверхности полого полуфабриката одновременно с формированием рельефных зон и конусных участков вокруг каждого отверстия со стороны цилиндрического участка формируют кольцевой выступ с прилегающей к нему впадиной,...

Номер патенту: 5604

Опубліковано: 28.12.1994

Автори: Шумейко Павло Дмитрович, Шумейко Дмитро Іванович, Шумейко Андрій Дмитрович, Дубина Валентин Іларіонович

МПК: B21D 22/20

Мітки: витяжки, прес

Формула / Реферат:

(57) 1. Пресс для вытяжки, содержащий вмонтированную на верхней плите матрицу, установленные на нижней плите пуансон, выталкиватель с пневмоцилиндром, транспортирующий элемент с размещенным наем копиром, а также соединенные между собой управляемый и управляющий пневмораспределители, причем последний установлен с возможностью взаимодействия с копиром, отличающийся тем, что он снабжен установленным в пуансоне дополнительным пуансоном...
