Гідроножиці для руйнування залізобетону

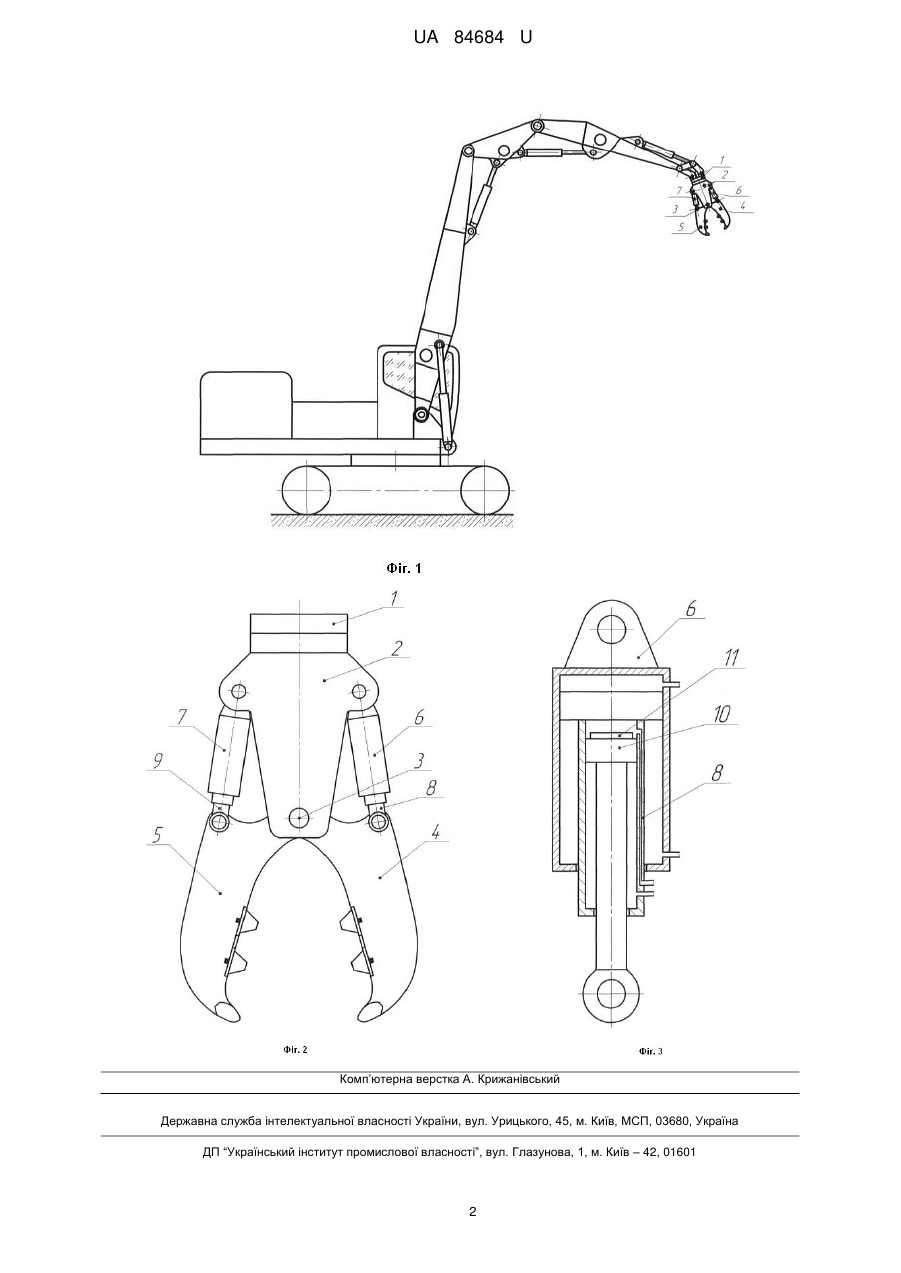

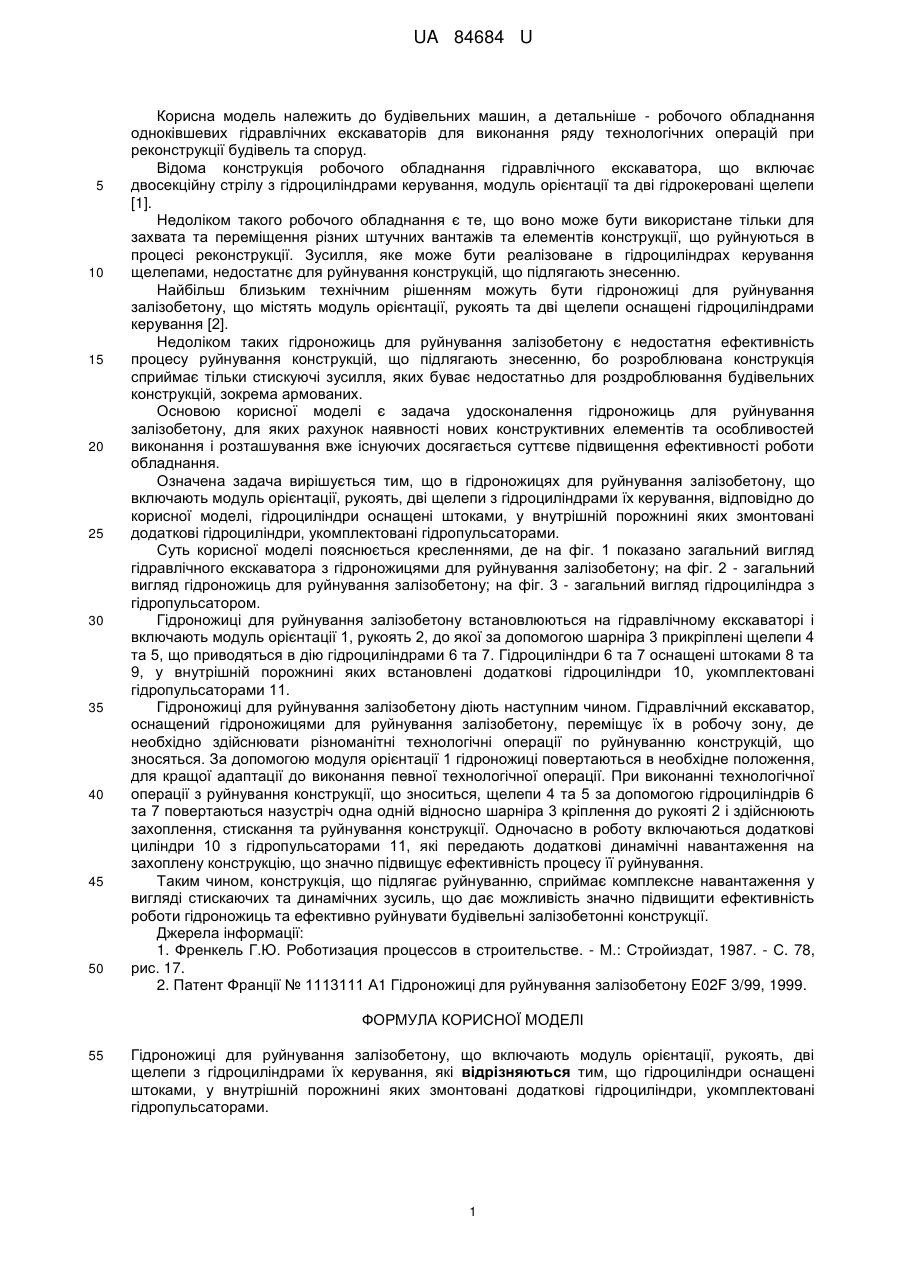

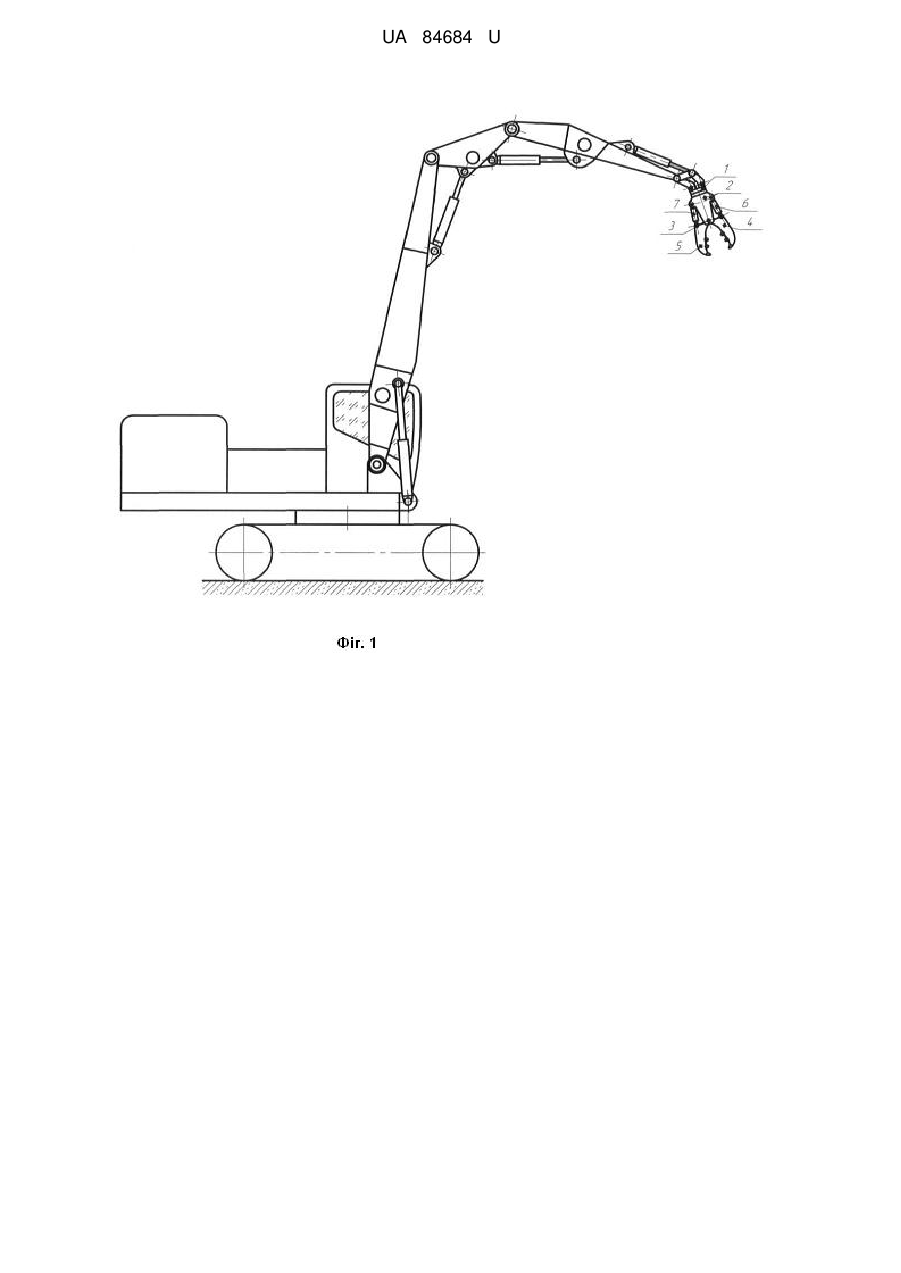

Реферат: UA 84684 U UA 84684 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для виконання ряду технологічних операцій при реконструкції будівель та споруд. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захвата та переміщення різних штучних вантажів та елементів конструкції, що руйнуються в процесі реконструкції. Зусилля, яке може бути реалізоване в гідроциліндрах керування щелепами, недостатнє для руйнування конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням можуть бути гідроножиці для руйнування залізобетону, що містять модуль орієнтації, рукоять та дві щелепи оснащені гідроциліндрами керування [2]. Недоліком таких гідроножиць для руйнування залізобетону є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, бо розроблювана конструкція сприймає тільки стискуючі зусилля, яких буває недостатньо для роздроблювання будівельних конструкцій, зокрема армованих. Основою корисної моделі є задача удосконалення гідроножиць для руйнування залізобетону, для яких рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається суттєве підвищення ефективності роботи обладнання. Означена задача вирішується тим, що в гідроножицях для руйнування залізобетону, що включають модуль орієнтації, рукоять, дві щелепи з гідроциліндрами їх керування, відповідно до корисної моделі, гідроциліндри оснащені штоками, у внутрішній порожнині яких змонтовані додаткові гідроциліндри, укомплектовані гідропульсаторами. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд гідравлічного екскаватора з гідроножицями для руйнування залізобетону; на фіг. 2 - загальний вигляд гідроножиць для руйнування залізобетону; на фіг. 3 - загальний вигляд гідроциліндра з гідропульсатором. Гідроножиці для руйнування залізобетону встановлюються на гідравлічному екскаваторі і включають модуль орієнтації 1, рукоять 2, до якої за допомогою шарніра 3 прикріплені щелепи 4 та 5, що приводяться в дію гідроциліндрами 6 та 7. Гідроциліндри 6 та 7 оснащені штоками 8 та 9, у внутрішній порожнині яких встановлені додаткові гідроциліндри 10, укомплектовані гідропульсаторами 11. Гідроножиці для руйнування залізобетону діють наступним чином. Гідравлічний екскаватор, оснащений гідроножицями для руйнування залізобетону, переміщує їх в робочу зону, де необхідно здійснювати різноманітні технологічні операції по руйнуванню конструкцій, що зносяться. За допомогою модуля орієнтації 1 гідроножиці повертаються в необхідне положення, для кращої адаптації до виконання певної технологічної операції. При виконанні технологічної операції з руйнування конструкції, що зноситься, щелепи 4 та 5 за допомогою гідроциліндрів 6 та 7 повертаються назустріч одна одній відносно шарніра 3 кріплення до рукояті 2 і здійснюють захоплення, стискання та руйнування конструкції. Одночасно в роботу включаються додаткові циліндри 10 з гідропульсаторами 11, які передають додаткові динамічні навантаження на захоплену конструкцію, що значно підвищує ефективність процесу її руйнування. Таким чином, конструкція, що підлягає руйнуванню, сприймає комплексне навантаження у вигляді стискаючих та динамічних зусиль, що дає можливість значно підвищити ефективність роботи гідроножиць та ефективно руйнувати будівельні залізобетонні конструкції. Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. - Μ.: Стройиздат, 1987. - С. 78, рис. 17. 2. Патент Франції № 1113111 Α1 Гідроножиці для руйнування залізобетону E02F 3/99, 1999. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гідроножиці для руйнування залізобетону, що включають модуль орієнтації, рукоять, дві щелепи з гідроциліндрами їх керування, які відрізняються тим, що гідроциліндри оснащені штоками, у внутрішній порожнині яких змонтовані додаткові гідроциліндри, укомплектовані гідропульсаторами. 1 UA 84684 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
