Відсаджувальна машина

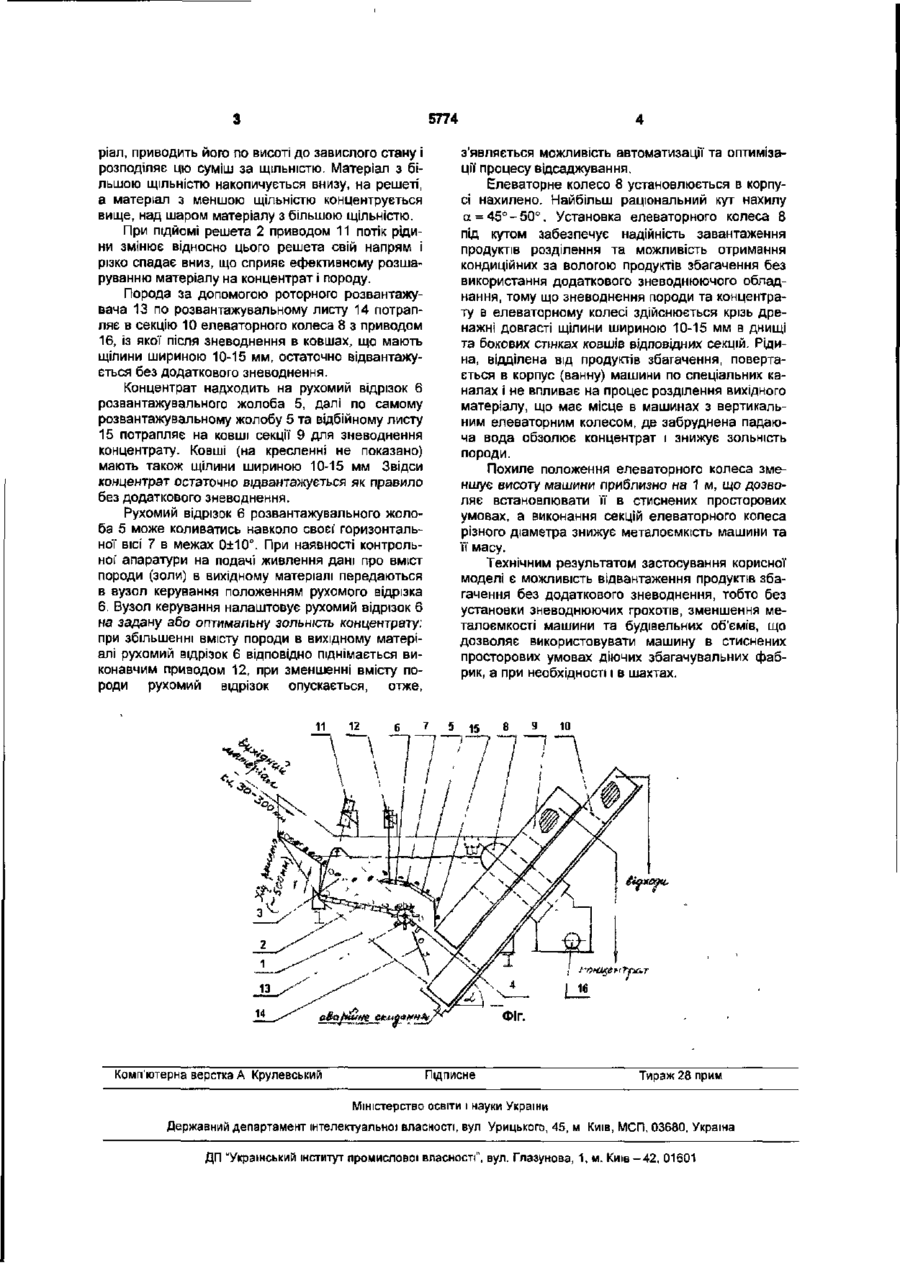

Відсаджувальна машина, яка містить корпус, відсаджувальне решето, розвантажувальний жолоб, елеваторне колесо з секціями для концентрату і породи та приводи, яка відрізняється тим, що елеваторне колесо встановлено нахилено, діаметр секції концентрату менший діаметра секції породи, а розвантажувальний жолоб виконано з рухомим завантажувальним відрізком Корисна модель відноситься до збагачення корисних копалин і може застосовуватись в вугільній, гірничорудній та інших галузях промисловості. Відомий спосіб відсадки та пристрій для його здійснення за а.с. 1694223 кл. В03В5/18. Пристрій для відсадки має ванну з розміщеним в ній рухомим коробом з решетом, привод решета, пристрої для завантаження вихідного матеріалу та розвантаження продуктів збагачення. Привод решета виконаний з двох взаємонезалежних груп співприводів вертикального та горизонтального переміщення решета, кожна з яких шарнірно з'єднана з коробом І ванною. Недоліком цієї відсаджувальної машини є складність конструкції та завищені витрати електроенергії. За прототип пропонованої корисної моделі прийнята "Отсадочная машина" за а.с. 1461497, кл. ВОЗВ 5/18 Відсаджувальна машина складається з корпусу, рухомого коробу з відсаджувальним та розвантажувальним решетами, який установлюється на підвісках в корпусі, приводу, вертикально встановленого елеваторного колеса з секціями для породи та концентрату, пристроїв для завантаження вихідного матеріалу та видалення продуктів збагачення, а також з поплавків, розміщених вздовж коробу під решетом, при цьому конструктивна частина поплавків, що звужується, примикає до решета. Недоліком прототипу є громіздкість конструкції, її великі габарити та витрати електроенергії. В основу корисної моделі, що пропонується, поставлена задача спрощення конструкції, зменшення її габаритів та витрат електроенергії. Поставлена задача вирішується таким чином, що в відсаджувальній машині, яка включає корпус, відсаджувальне решето та розвантажувальний жолоб, елеваторне колесо з секціями для концентрату і породи та приводи, згідно з корисної моделі елеваторне колесо встановлено нахилено, діаметр секції концентрату елеваторного колеса менший діаметра секції породи, а розвантажувальний жолоб виконано з рухомим завантажувальним відрізком. На кресленні схематично зображений загальний вид відсаджувальної машини Машина має корпус 1, відсаджувальне решето 2 з бортами 3, які разом з решетом 2 коливаються навкруги горизонтального валу 4, розвантажувальний жолоб 5 з рухомим завантажувальним відрізком 6 та віссю 7 Елеваторне колесо 8 з нахилом під кутом а має секцію 9 для концентрату та секцію 10 для породи. Борти 3 відсаджувального решета 2 з'єднані з приводом 11, а рухомий відрізок 6 розвантажувального решета 5 оснащений приводом 12 В корпусі 1 відсаджувальної машини закріплені роторний розвантажувач 13, відбійні листи 14 і 15 для породи та концентрату. Елеваторне колесо 8 має привід 16. Відсаджувальна машина працює таким чином Вихідний матеріал (грудкувата суміш різної щільності та крупністю 30-300 мм) надходить в корпус 1, заповнений водою, і самопливом подається на відсаджувальне решето 2, яке разом з бортами З за допомогою привода 11 виконує коливальні повороти навкруги горизонтального валу 4 При опусканні решета 2 над ним виникає висхідний потік рідини, який розпушує грудкуватий вихідний Матв 1 ю 5774 з'являється можливість автоматизації та оптимізації процесу відсаджування. Елеваторне колесо 8 установлюється в корпусі нахилено. Найбільш раціональний кут нахилу а = 45° - 50°. Установка елеваторного колеса 8 під кутом забезпечує надійність завантаження продуктів розділення та можливість отримання кондиційних за вологою продуктів збагачення без використання додаткового зневоднюючого обладнання, тому що зневоднення породи та концентрату в елеваторному колесі здійснюється крізь дренажні довгасті щілини шириною 10-15 мм в днищі та бокових стшках ковшів відповідних секцій. Рідина, відділена від продуктів збагачення, повертається в корпус (ванну) машини по спеціальних каналах і не впливає на процес розділення вихідного матеріалу, що має місце в машинах з вертикальним елеваторним колесом, де забруднена падаюча вода обзолює концентрат і знижує зольність породи. Похиле положення елеваторного колеса зменшує висоту машини приблизно на 1 м, що дозволяє встановлювати її в стиснених просторових умовах, а виконання секцій елеваторного колеса різного діаметра знижує металоємкість машини та її масу. Технічним результатом застосування корисної моделі є можливість відвантаження продуктів збагачення без додаткового зневоднення, тобто без установки зневоднюючих грохотів, зменшення металоємкості машини та будівельних об'ємів, що дозволяє використовувати машину в стиснених просторових умовах діючих збагачувальних фабрик, а при необхідності і в шахтах. ріал, приводить його по висоті до завислого стану і розподіляє цю суміш за ЩІЛЬНІСТЮ. Матеріал з більшою щільністю накопичується внизу, на решеті, а матеріал з меншою щільністю концентрується вище, над шаром матеріалу з більшою щільністю. При підйомі решета 2 приводом 11 потік рідини змінює відносно цього решета свій напрям і різко спадає вниз, що сприяє ефективному розшаруванню матеріалу на концентрат і породу. Порода за допомогою роторного розвантажувача 13 по розвантажувальному листу 14 потрапляє в секцію 10 елеваторного колеса 8 з приводом 16, із якої після зневоднення в ковшах, що мають щілини шириною 10-15 мм, остаточно відвантажується без додаткового зневоднення. Концентрат надходить на рухомий відрізок 6 розвантажувального жолоба 5, далі по самому розвантажувальному жолобу 5 та відбійному листу 15 потрапляє на ковші секції 9 для зневоднення концентрату. Ковші (на кресленні не показано) мають також щілини шириною 10-15 мм Звідси концентрат остаточно відвантажується як правило без додаткового зневоднення. Рухомий відрізок 6 розвантажувального жолоба 5 може коливатись навколо своєї' горизонтальної вісі 7 в межах 0±10°. При наявності контрольної апаратури на подачі живлення дані про вміст породи (золи) в вихідному матеріалі передаються в вузол керування положенням рухомого відрізка 6. Вузол керування налаштовує рухомий відрізок 6 на задану або оптимальну зольність концентрату: при збільшенні вмісту породи в вихідному матеріалі рухомий відрізок 6 відповідно піднімається виконавчим приводом 12, при зменшенні вмісту породи рухомий відрізок опускається, отже, 11 12 5 15 8 9 10 ФІГ. Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
