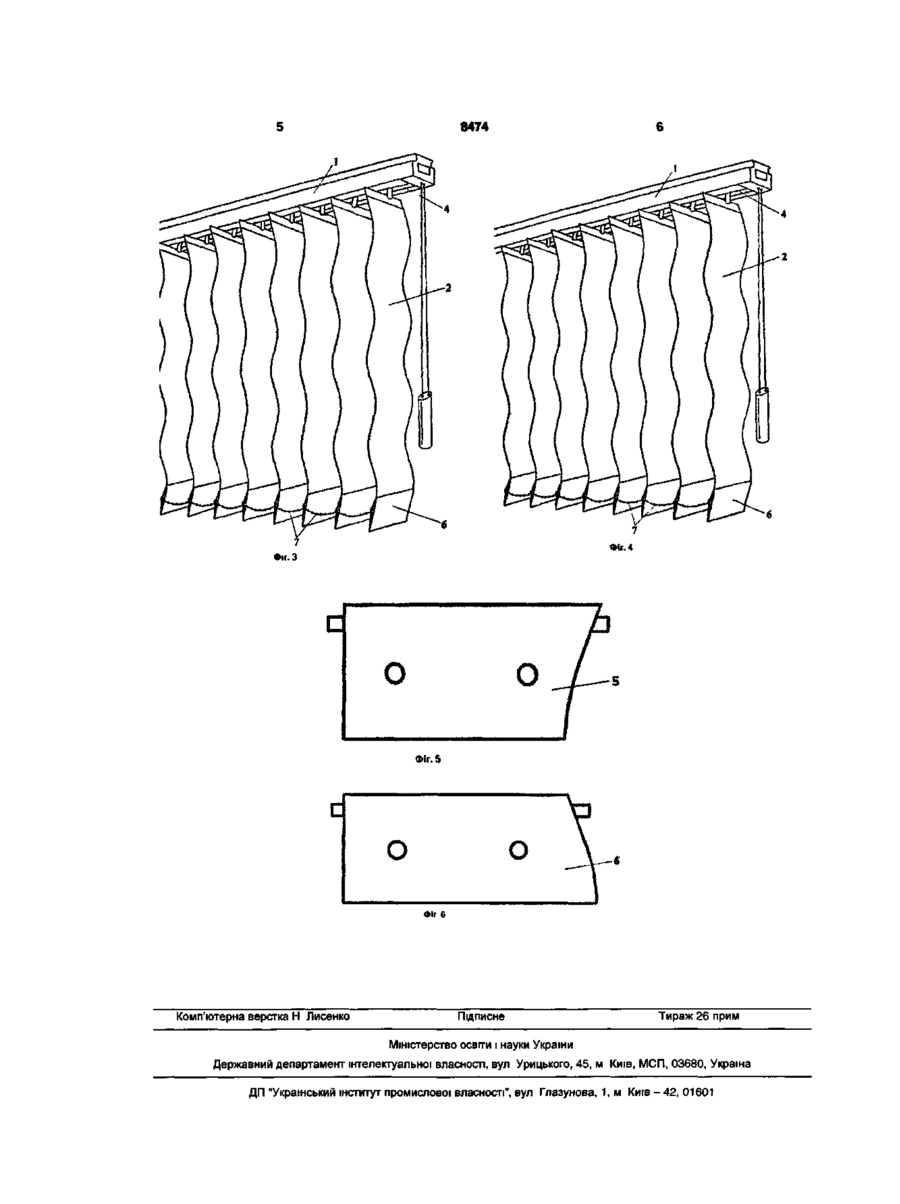

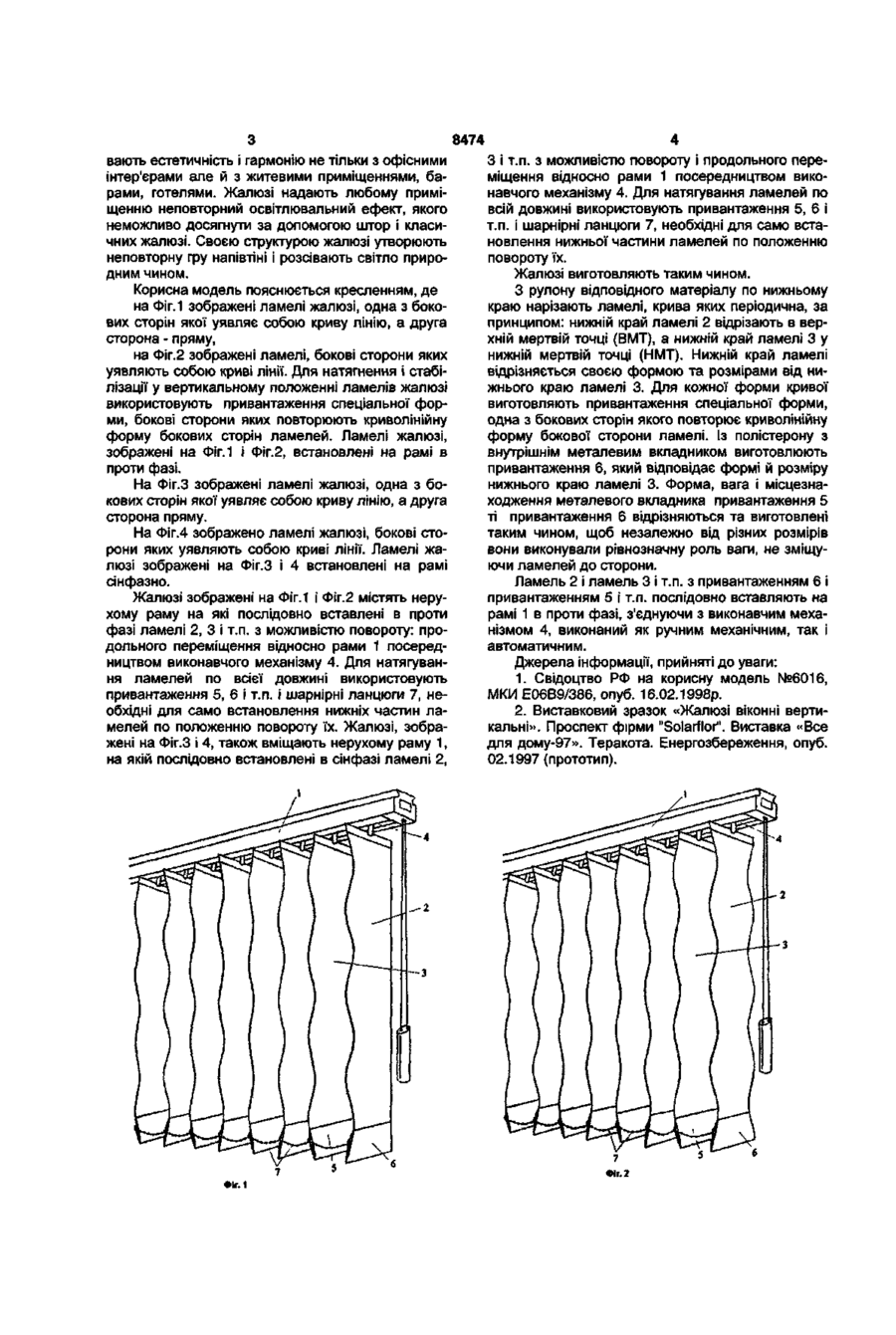

Привантаження ламелі для вертикальних жалюзі

Привантаження ламелі для вертикальних жалюзі для натягнення і стабілізації в вертикальному Запропоноване технічне рішення належить до будівництва, а саме до конструкцій, які забезпечують захист від прямого сонячного проміння й сприяє утворенню комфортної світлової середи в приміщеннях. Відомі вертикальні жалюзі, які включають загальні та складові за довжиною ламелі, встановлені зворотно в нерухомій рамі, та виконавчий механізм (1). Складові за довжиною ламелі виконані з окремих відрізків різноманітних матеріалів скріплених між собою. Відрізки ламелей скріплені методом зшивного матеріалу (ниток, леей та ін.) для тканих основ, або клею для різних за складом матеріалів або термообробки (терм опресуванням, паянням та ін.) для пластичних матеріалів, а поєднання скріплених відрізків мають різну конфігурацію (пряму, овальну, трикутну, зігзаг і іншу). Недоліком відомих жалюзі є складність і трудомісткість виготовлення ламелів, не технологічність та ручна робота. Найбільш близьким за технічною суттю до пропонованого технічного рішення (найближчий аналог) є жалюзі вертикальні, розворотні, включаючі ламелі, являє собою прямокутні стрічки з тканини просякнутої спеціальним розчином, потрібної довжини, встановлені зворотно в нерухомій рамі, виконавчий механізм, привантаження й шарнірні ланцюги (2). Привантаження для натягнення та стабілізації в вертикальному положенні ламелі жалюзі уявляє собою пластину прямокутної форми з вушками для закріплення нижніх шарнірних ланцюгів і виго положенні ламелі жалюзі, що являє собою пластину прямокутної форми з вушками для закріплення нижніх шарнірних ланцюгів, виготовлене із полімеру, всередині якого знаходиться металевий обважувач, яке відрізняється тим, що одна з бокових сторін являє собою криву, що повторює контур краю вертикальної сторони ламелі, друга вертикальна сторона пряма, розміщення металевого обважувача зміщено. товлений з полімеру з розміщеним всередині металевим обважувачем. Недоліком відомих жалюзі є прямолінійність конструкції й офісна строгість, яка не завжди підходить до жилих приміщень, барів, готелів. Симетричність, паралельність, прямокутність використовуваних ламелей є стомлюючим фактором для людського сприйняття при довгому перебуванні людини в приміщенні. Задачею запропонованої корисної моделі є розширення асортименту вертикальних жалюзі шляхом створення жалюзі, що мають об'ємну форму. Задача вирішується за рахунок того, що в жалюзі, які вміщають ламелі, встановлені зворотно в нерухомій рамі, виконавчий механізм, привантаження й шарнірні ланцюги, бокові сторони ламелі уявляють собою криву лінію, а друга сторона є прямою лінією. Ламелі встановлюють на рамі з виконавчим механізмом в проти фазі або сінфазно і при заміні кута повороту ламелі плоскості, жалюзі перетворюються в об'ємний рельєф, який надає форму об'єму в даній конструкції. Для натягнення і стабілізації в вертикальному положенні ламелей жалюзі використовують привантаження спеціальної форми, одна з вертикальних сторін якого уявляє собою криву, що повторює контур ламелі, друга вертикальна сторона пряма. Розміщення металевого важко носія всередині привантаження зміщено. Об'ємна форма жалюзі надає більш можливості для дизайну інтер'єру, а чередування ламелей різного кольору підкреслює їх об'єм. Жалюзі набу оо О) 8474 вають естетичність і гармонію не тільки з офісними інтер'єрами але й з житевими приміщеннями, барами, готелями. Жалюзі надають любому приміщенню неповторний освітлювальний ефект, якого неможливо досягнути за допомогою штор і класичних жалюзі. Своєю структурою жалюзі утворюють неповторну гру напівтіні і розсівають світло природним чином. Корисна модель пояснюється кресленням, де на Фіг.1 зображені ламелі жалюзі, одна з бокових сторін якої уявляє собою криву лінію, а друга сторона - пряму, на Фіг.2 зображені ламелі, бокові сторони яких уявляють собою криві лінії. Для натягнення і стабілізації у вертикальному положенні ламелів жалюзі використовують привантаження спеціальної форми, бокові сторони яких повторюють криволінійну форму бокових сторін ламелей. Ламелі жалюзі, зображені на Фіг. 1 і Фіг.2, встановлені на рамі в проти фазі. На Фіг.З зображені ламелі жалюзі, одна з бокових сторін якої уявляє собою криву лінію, а друга сторона пряму. На Фіг.4 зображено ламелі жалюзі, бокові сторони яких уявляють собою криві лінії. Ламелі жалюзі зображені на Фіг.З і 4 встановлені на рамі сінфазно. Жалюзі зображені на Фіг. 1 і Фіг.2 містять нерухому раму на які послідовно вставлені в проти фазі ламелі 2, 3 і т.п. з можливістю повороту: продольного переміщення відносно рами 1 посередництвом виконавчого механізму 4. Для натягування ламелей по всієї довжині використовують привантаження 5, 6 і т.п. і шарнірні ланцюги 7, необхідні для само встановлення нижніх частин ламелей по положенню повороту їх. Жалюзі, зображені на Фіг.З і 4, також вміщають нерухому раму 1, на якій послідовно встановлені в сінфазі ламелі 2, Фіг. 1 З і т.п. з можливістю повороту і продольного переміщення відносно рами і посередництвом виконавчого механізму 4. Для натягування ламелей по всій довжині використовують привантаження 5, 6 і т.п. і шарнірні ланцюги 7, необхідні для само встановлення нижньої частини ламелей по положенню повороту їх. Жалюзі виготовляють таким чином. З рулону відповідного матеріалу по нижньому краю нарізають ламелі, крива яких періодична, за принципом: нижній край ламелі 2 відрізають в верхній мертвій точці (ВМТ), а нижній край ламелі 3 у нижній мертвій точці (НМТ). Нижній край ламелі відрізняється своєю формою та розмірами від нижнього краю ламелі 3. Для кожної форми кривої виготовляють привантаження спеціальної форми, одна з бокових сторін якого повторює криволінійну форму бокової сторони ламелі. Із полістерону з внутрішнім металевим вкладником виготовлюють привантаження 6, який відповідає формі й розміру нижнього краю ламелі 3. Форма, вага і місцезнаходження металевого вкладника привантаження 5 ті привантаження 6 відрізняються та виготовлені таким чином, щоб незалежно від різних розмірів вони виконували рівнозначну роль ваги, не зміщуючи ламелей до сторони. Ламель 2 і ламель 3 і т.п. з привантаженням 6 і привантаженням 5 і т.п. послідовно вставляють на рамі 1 в проти фазі, з'єднуючи з виконавчим механізмом 4, виконаний як ручним механічним, так і автоматичним. Джерела інформації, прийняті до уваги: 1. Свідоцтво РФ на корисну модель №6016, МКИ Е06В9/386, опуб. 16.02.1998р. 2. Виставковий зразок «Жалюзі віконні вертикальні». Проспект фірми "Solarflor". Виставка «Все для дому-97». Теракота. Енергозбереження, опуб. 02.1997 (прототип). 8474 Фіг. 4 О О Фіг. 5 о О Фіг б Комп'ютерна верстка Н Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м КІЛІВ-42, 01601
