З’єднувальний вузол для приєднання ламелі до опорної рами

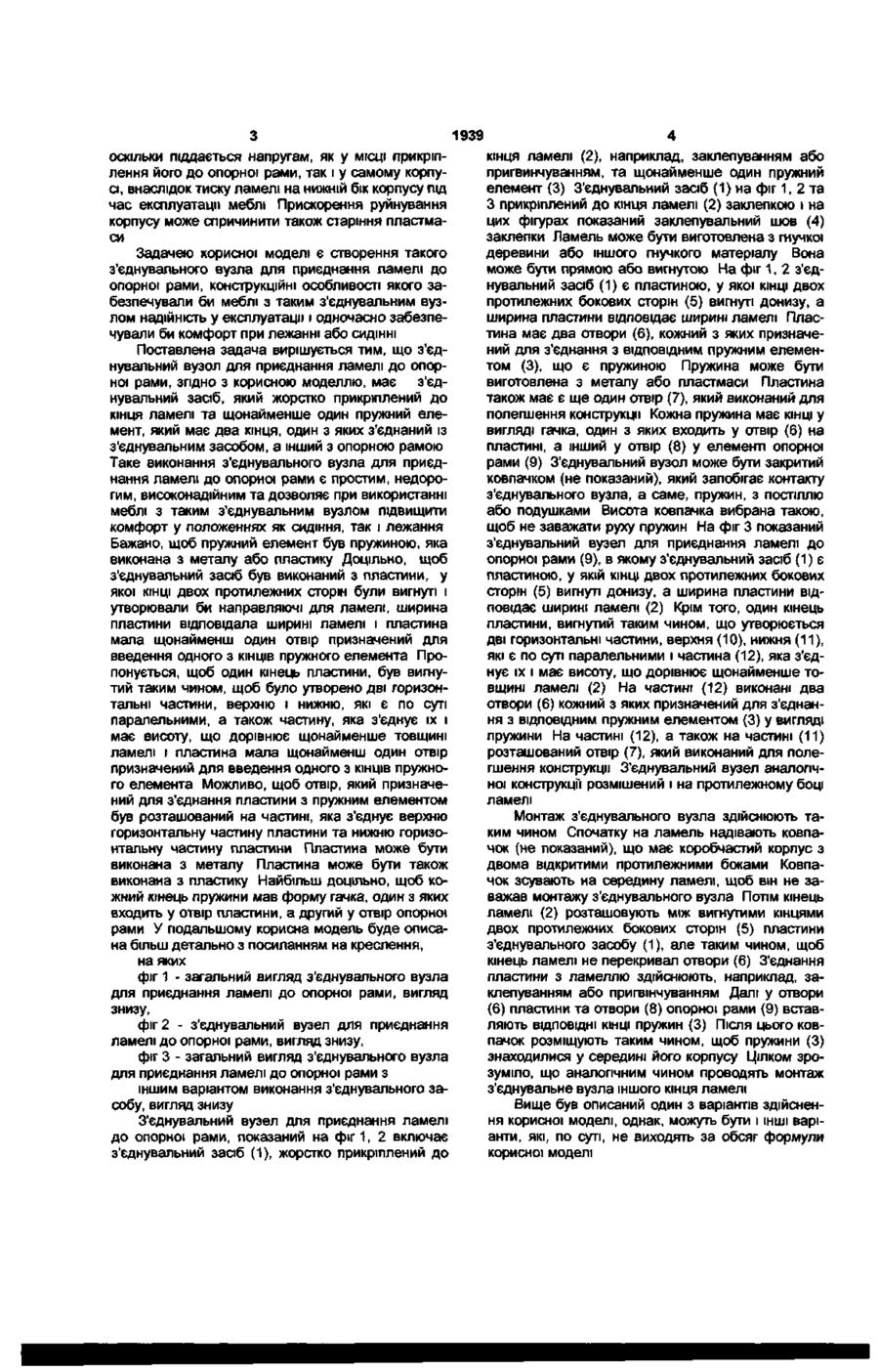

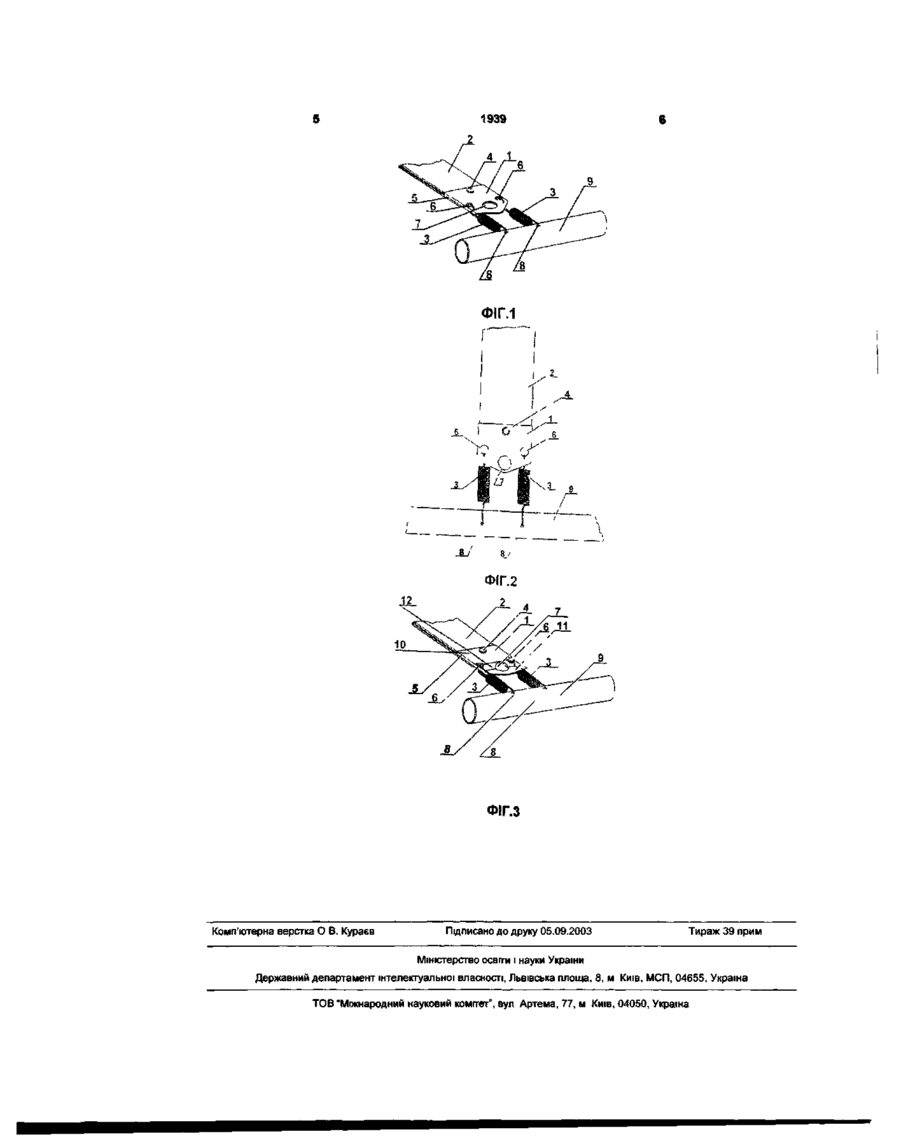

1 З'єднувальний вузол для приєднання ламелі до опорної рами, який відрізняється тим, що має з'єднувальний засіб, жорстко скріплений з кінцем ламелі та щонайменше один пружний елемент, який має два кінця, один з яких з'єднаний із з'єднувальним засобом, а інший - з опорною рамою 2 Пристрій за п 1, який відрізняється тим, що пружний елемент є пружиною, яка виконана з металу або пластику 3 Пристрій за будь-яким з пп 1-2, який відрізняється тим, що з'єднувальний засіб є пластиною, у якої КІНЦІ двох протилежних бокових сторін вигнуті і утворюють направляючі для ламелі, а ширина пластини відповідає ширині ламелі і пластина має щонайменше один отвір, призначе ний для введення в нього одного з КІНЦІВ пружного елемента 4 Пристрій за будь-яким з пп 1-3, який відрізняється тим, що один кінець пластини вигнутий таким чином, що утворено дві горизонтальні частини, верхню і нижню, які є по суті паралельними, а також частину, яка з'єднує їх і має висоту, що дорівнює щонайменше товщині ламелі, і пластина має щонайменше один отвір, призначений для введення в нього одного з КІНЦІВ пружного елемента 5 Пристрій за п 4, який відрізняється тим, що отвір розташований на частині, яка з'єднує верхню горизонтальну частину пластини та нижню горизонтальну частину пластини 6 Пристрій за будь-яким з пп 3- 4, який відрізняється тим, що пластина виконана з металу 7 Пристрій за будь-яким з пп 3 - 4 який відрізняється тим, що пластина виконана з пластику 8 Пристрій за будь-яким з пп 2-4, який відрізняється тим, що кожний кінець пружини має форму гачка, один з яких входить у отвір пластини, а другий - у отвір опорної рами О) Корисна модель стосується з'єднувального вузла для приєднання ламелі до опорної рами і може бути використана для виробництва сучасної меблі високої якості ВІДОМІ у СВІТІ виробники меблі в основному використовують легкі та компактні конструкції опорних рам з ламелями з деревини, які забезпечуюь комфорт при лежанні у випадку, коли ця конструкція використовується для ліжка, або сидіння, коли ця конструкція використовується для крісла Приєднання ламелі до опорної рами вирішується, основним чином, шляхом використання з'єднувального вузла, який цілком вироблений з пластику, наприклад, такого як показаний у проспекті фірми STYLING Via Carlo levi, 24 70022 Altamura - Ban, Italiy, 2000p З'єднувальний вузол показаний у цьому проспекті виконаний у вигляді виробленої шляхом лиття з пластмаси фасонної деталі Фасонна деталь має коробчастий корпус з одним відкритим боком, в який вставляють ламель На протилежному боці коробчастого корпусу є дві виступаючі деталі, внутрішня поверхня яких відповідає поверхні елемента опорної рами і в які вставляють цей елемент опорної рами Таким чином ці деталі з'єднують коробчастий корпус, в якому розташовують ламель, з опорною рамою На верхньому боці коробчастого корпусу є ребра жорскості, які з'єднують коробчастий корпус з вказаними деталями Фасонну деталь • жорстко прикріплюють гвинтом до опорної рами Однак, оскільки відома конструкція з'єднувального вузла не передбачає прикріплення ламелі до корпусу, це породжує проблему при використанні меблів з такою конструкцією з'єднувального вузла Ламель може з часом почати випадати з корпусу Крім того, корпус, який виконаний з пластмаси і жостко прикріплений до опорної рами може руйнуватися, со 1939 оскільки піддається напругам, як у МІСЦІ прикріплення його до опорної рами, так і у самому корпусі, внаслідок тиску ламелі на нижній бік корпусу під час експлуатації меблі Прискорення руйнування корпусу може спричинити також старіння пластмаси Задачею корисної моделі є створення такого з'єднувального вузла для приєднання ламелі до опорної рами, конструкційні особливості якого забезпечували би меблі з таким з'єднувальним вузлом надійність у експлуатації і одночасно забезпечували би комфорт при лежанні або СИДІННІ Поставлена задача вирішується тим, що з'єднувальний вузол для приєднання ламелі до опорної рами, згідно з корисною моделлю, має з'єднувальний засіб, який жорстко прикріплений до кінця ламелі та щонайменше один пружний елемент, який має два кінця, один з яких з'єднаний із з'єднувальним засобом, а інший з опорною рамою Таке виконання з'єднувального вузла для приєднання ламелі до опорної рами є простим, недорогим, високонадійним та дозволяє при використанні меблі з таким з'єднувальним вузлом підвищити комфорт у положеннях як сидіння, так і лежання Бажано, щоб пружний елемент був пружиною, яка виконана з металу або пластику Доцільно, щоб з'єднувальний засіб був виконаний з пластини, у якої КІНЦІ двох протилежних сторін були вигнуті і утворювали би направляючі для ламелі, ширина пластини відповідала ширині ламелі і пластина мала щонайменш один отвір призначений для введення одного з КІНЦІВ пружного елемента Пропонується, щоб один кінець пластини, був вигнутий таким чином, щоб було утворено дві горизонтальні частини, верхню і нижню, які є по суті паралельними, а також частину, яка з'єднує їх і має висоту, що дорівнює щонайменше товщині ламелі і пластина мала щонайменш один отвір призначений для введення одного з КІНЦІВ пружного елемента Можливо, щоб отвір, який призначений для з'єднання пластини з пружним елементом був розташований на частині, яка з'єднує верхню горизонтальну частину пластини та нижню горизонтальну частину пластини Пластина може бути виконана з металу Пластина може бути також виконана з пластику Найбільш доцільно, щоб кожний кінець пружини мав форму гачка, один з яких входить у отвір пластини, а другий у отвір опорної рами У подальшому корисна модель буде описана більш детально з посиланням на креслення, на яких фіг 1 - загальний вигляд з'єднувального вузла для приєднання ламелі до опорної рами, вигляд знизу, фіг 2 - з'єднувальний вузел для приєднання ламелі до опорної рами, вигляд знизу, фіг 3 - загальний вигляд з'єднувального вузла для приєднання ламелі до опорної рами з іншим варіантом виконання з'єднувального засобу, вигляд знизу З'єднувальний вузел для приєднання ламелі до опорної рами, показаний на фіг 1, 2 включає з'єднувальний засіб (1), жорстко прикріплений до кінця ламелі (2), наприклад, заклепуванням або пригвинчуванням, та щонайменше один пружний елемент (3) З'єднувальний засіб (1) на фіг 1, 2 та З прикріплений до кінця ламелі (2) заклепкою і на цих фігурах показаний заклепувальний шов (4) заклепки Ламель може бути виготовлена з гнучкої деревини або іншого гнучкого матеріалу Вона може бути прямою або вигнутою На фіг 1, 2 з'єднувальний засіб (1) є пластиною, у якої КІНЦІ ДВОХ протилежних бокових сторін (5) вигнуті донизу, а ширина пластини відповідає ширині ламелі Пластина має два отвори (6), кожний з яких призначений для з'єднання з ВІДПОВІДНИМ пружним елементом (3), що є пружиною Пружина може бути виготовлена з металу або пластмаси Пластина також має є ще один отвір (7), який виконаний для полегшення конструкції Кожна пружина має КІНЦІ у вигляді гачка, один з яких входить у отвір (6) на пластині, а інший у отвір (8) у елементі опорної рами (9) З'єднувальний вузол може бути закритий ковпачком (не показаний), який запобігає контакту з'єднувального вузла, а саме, пружин, з постіллю або подушками Висота ковпачка вибрана такою, щоб не заважати руху пружин На фіг 3 показаний з'єднувальний вузел для приєднання ламелі до опорної рами (9), в якому з'єднувальний засіб (1) є пластиною, у якій КІНЦІ ДВОХ протилежних бокових сторін (5) вигнуті донизу, а ширина пластини відповідає ширині ламелі (2) Крім того, один кінець пластини, вигнутий таким чином, що утворюється дві горизонтальні частини, верхня (10), нижня (11), які є по суті паралельними і частина (12), яка з'єднує їх і має висоту, що дорівнює щонайменше товщині ламелі (2) На частині (12) виконані два отвори (6) кожний з яких призначений для з'єднання з ВІДПОВІДНИМ пружним елементом (3) у вигляді пружини На частині (12), а також на частині (11) розташований отвір (7), який виконаний для полегшення конструкції З'єднувальний вузел аналогічної конструкції розмішений і на протилежному боці ламелі Монтаж з'єднувального вузла здійснюють таким чином Спочатку на ламель надівають ковпачок (не показаний), що має коробчастий корпус з двома відкритими протилежними боками Ковпачок зсувають на середину ламелі, щоб він не заважав монтажу з'єднувального вузла Потім кінець ламелі (2) розташовують між вигнутими кінцями двох протилежних бокових сторін (5) пластини з'єднувального засобу (1), але таким чином, щоб кінець ламелі не перекривал отвори (6) З'єднання пластини з ламеллю здійснюють, наприклад, заклепуванням або пригвінчуванням Далі у отвори (6) пластини та отвори (8) опорної рами (9) вставляють ВІДПОВІДНІ КІНЦІ пружин (3) Після ЦЬОГО ков пачок розміщують таким чином, щоб пружини (3) знаходилися у середині його корпусу Цілком зрозуміло, що аналогічним чином проводять монтаж з'єднувальне вузла іншого кінця ламелі Вище був описаний один з варіантів здійснення корисної моделі, однак, можуть бути і ІНШІ варіанти, які, по суті, не виходять за обсяг формули корисної моделі 1939 ФІГ.З Комп'ютерна верстка О В. Кураєв Підписано до друку 05.09.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
