Поршень циліндра з рідинним ущільненням

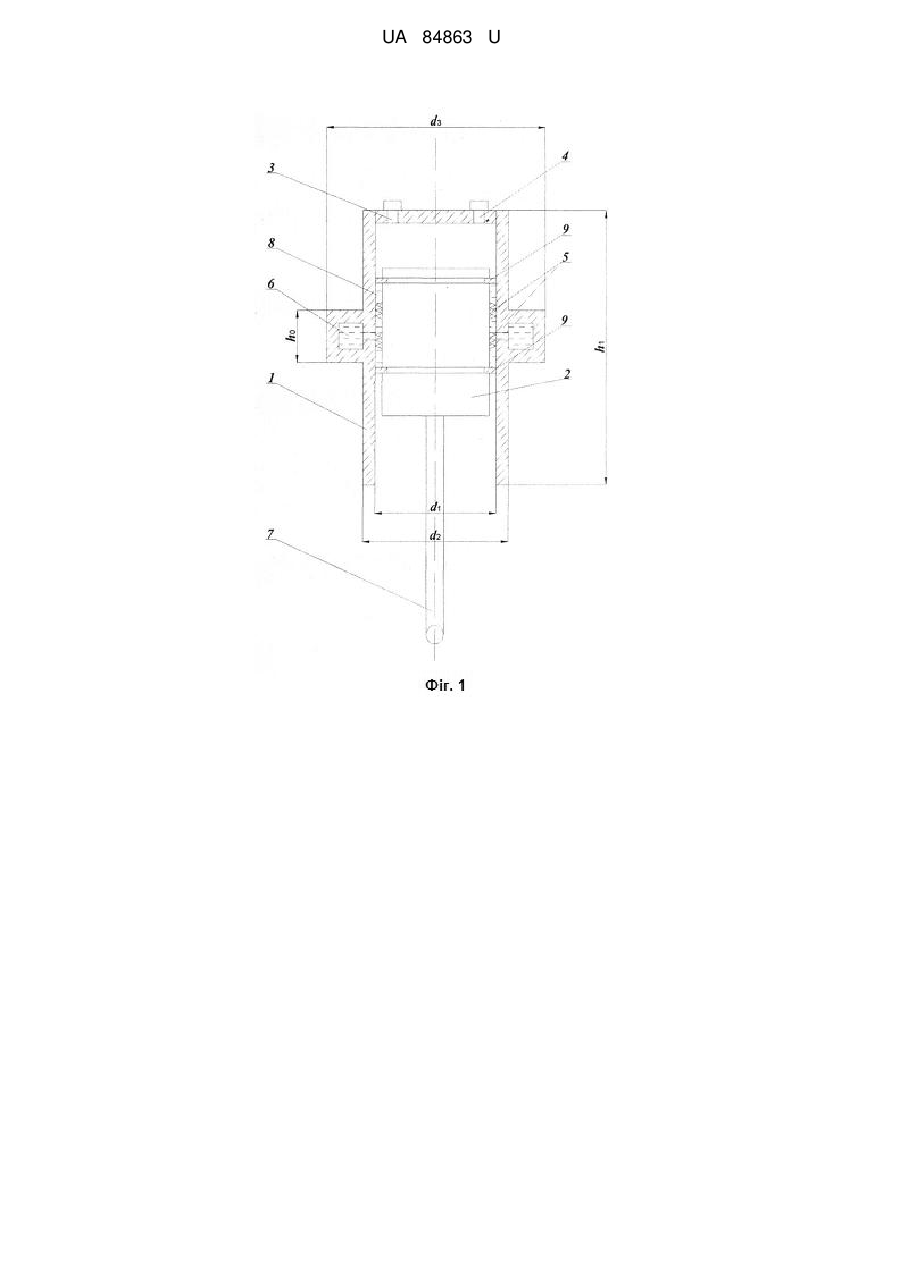

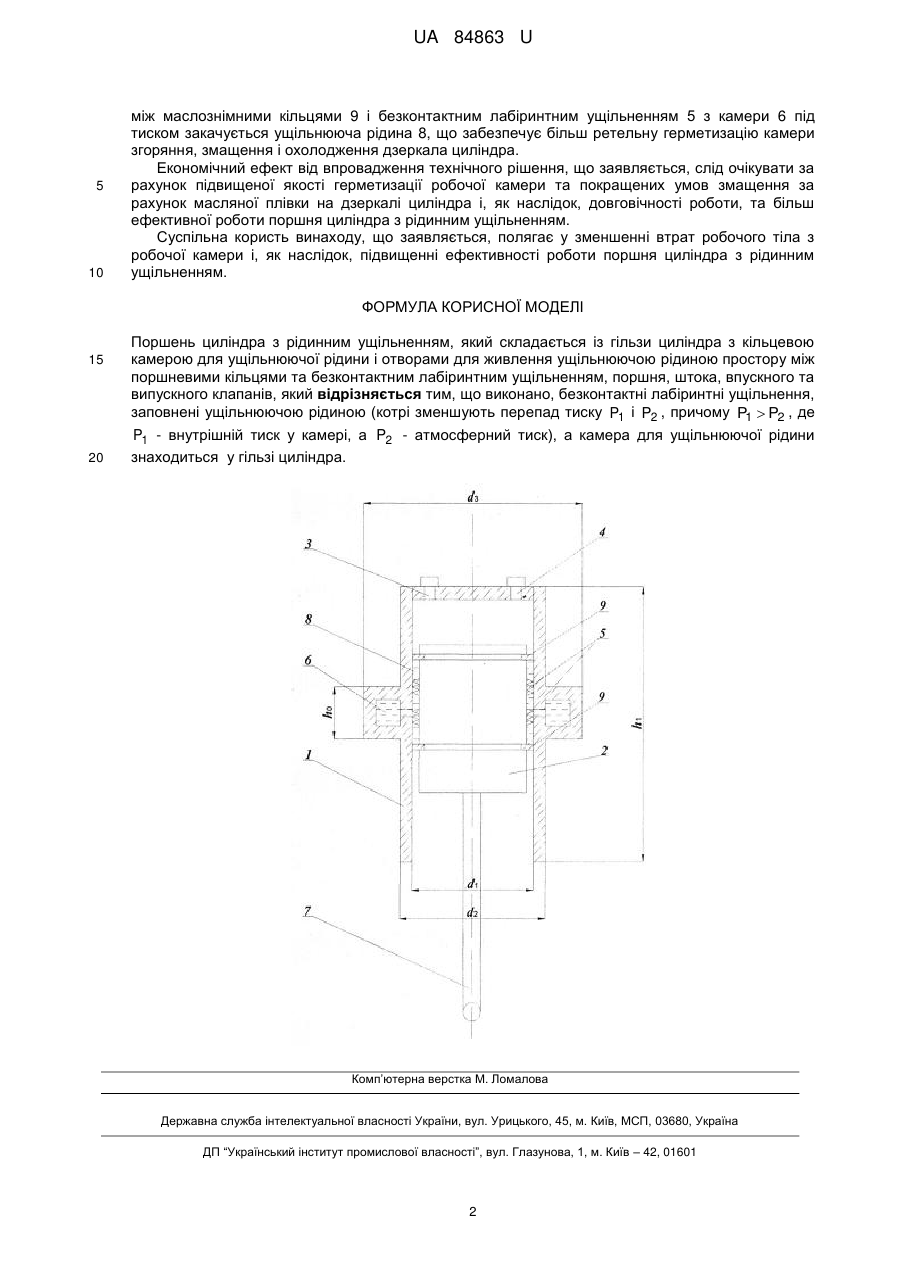

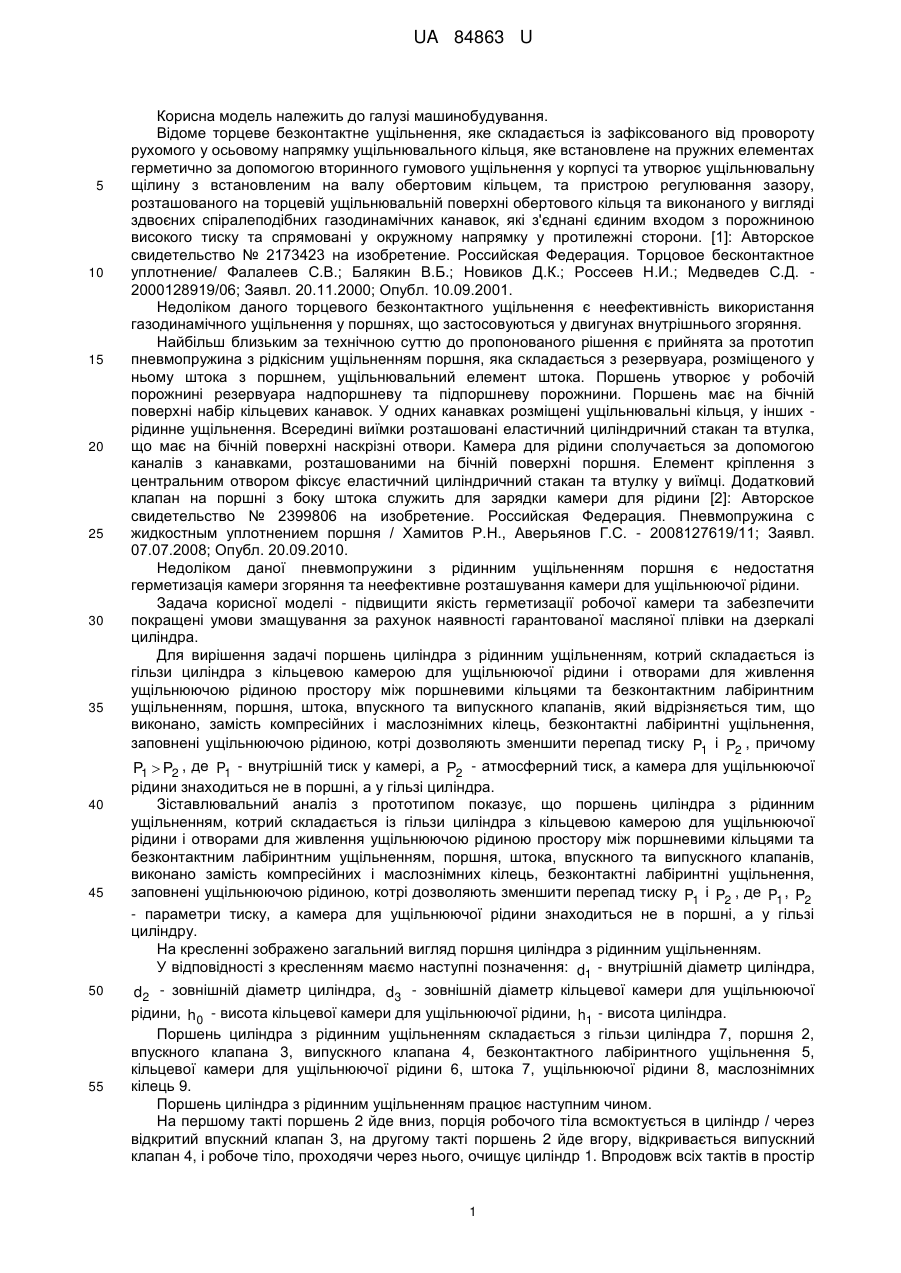

Реферат: Поршень циліндра з рідинним ущільненням складається із гільзи циліндра з кільцевою камерою для ущільнюючої рідини і отворами для живлення ущільнюючою рідиною простору між поршневими кільцями та безконтактним лабіринтним ущільненням, поршня, штока, впускного та випускного клапанів. Виконано безконтактні лабіринтні ущільнення, заповнені ущільнюючою рідиною. Камера для ущільнюючої рідини знаходиться у гільзі циліндра. UA 84863 U (54) ПОРШЕНЬ ЦИЛІНДРА З РІДИННИМ УЩІЛЬНЕННЯМ UA 84863 U UA 84863 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування. Відоме торцеве безконтактне ущільнення, яке складається із зафіксованого від провороту рухомого у осьовому напрямку ущільнювального кільця, яке встановлене на пружних елементах герметично за допомогою вторинного гумового ущільнення у корпусі та утворює ущільнювальну щілину з встановленим на валу обертовим кільцем, та пристрою регулювання зазору, розташованого на торцевій ущільнювальній поверхні обертового кільця та виконаного у вигляді здвоєних спіралеподібних газодинамічних канавок, які з'єднані єдиним входом з порожниною високого тиску та спрямовані у окружному напрямку у протилежні сторони. [1]: Авторское свидетельство № 2173423 на изобретение. Российская Федерация. Торцовое бесконтактное уплотнение/ Фалалеев С.В.; Балякин В.Б.; Новиков Д.К.; Россеев Н.И.; Медведев С.Д. 2000128919/06; Заявл. 20.11.2000; Опубл. 10.09.2001. Недоліком даного торцевого безконтактного ущільнення є неефективність використання газодинамічного ущільнення у поршнях, що застосовуються у двигунах внутрішнього згоряння. Найбільш близьким за технічною суттю до пропонованого рішення є прийнята за прототип пневмопружина з рідкісним ущільненням поршня, яка складається з резервуара, розміщеного у ньому штока з поршнем, ущільнювальний елемент штока. Поршень утворює у робочій порожнині резервуара надпоршневу та підпоршневу порожнини. Поршень має на бічній поверхні набір кільцевих канавок. У одних канавках розміщені ущільнювальні кільця, у інших рідинне ущільнення. Всередині виїмки розташовані еластичний циліндричний стакан та втулка, що має на бічній поверхні наскрізні отвори. Камера для рідини сполучається за допомогою каналів з канавками, розташованими на бічній поверхні поршня. Елемент кріплення з центральним отвором фіксує еластичний циліндричний стакан та втулку у виїмці. Додатковий клапан на поршні з боку штока служить для зарядки камери для рідини [2]: Авторское свидетельство № 2399806 на изобретение. Российская Федерация. Пневмопружина с жидкостным уплотнением поршня / Хамитов Р.Н., Аверьянов Г.С. - 2008127619/11; Заявл. 07.07.2008; Опубл. 20.09.2010. Недоліком даної пневмопружини з рідинним ущільненням поршня є недостатня герметизація камери згоряння та неефективне розташування камери для ущільнюючої рідини. Задача корисної моделі - підвищити якість герметизації робочої камери та забезпечити покращені умови змащування за рахунок наявності гарантованої масляної плівки на дзеркалі циліндра. Для вирішення задачі поршень циліндра з рідинним ущільненням, котрий складається із гільзи циліндра з кільцевою камерою для ущільнюючої рідини і отворами для живлення ущільнюючою рідиною простору між поршневими кільцями та безконтактним лабіринтним ущільненням, поршня, штока, впускного та випускного клапанів, який відрізняється тим, що виконано, замість компресійних і маслознімних кілець, безконтактні лабіринтні ущільнення, заповнені ущільнюючою рідиною, котрі дозволяють зменшити перепад тиску P1 і P2 , причому P1  P2 , де P1 - внутрішній тиск у камері, а P2 - атмосферний тиск, а камера для ущільнюючої рідини знаходиться не в поршні, а у гільзі циліндра. Зіставлювальний аналіз з прототипом показує, що поршень циліндра з рідинним ущільненням, котрий складається із гільзи циліндра з кільцевою камерою для ущільнюючої рідини і отворами для живлення ущільнюючою рідиною простору між поршневими кільцями та безконтактним лабіринтним ущільненням, поршня, штока, впускного та випускного клапанів, виконано замість компресійних і маслознімних кілець, безконтактні лабіринтні ущільнення, заповнені ущільнюючою рідиною, котрі дозволяють зменшити перепад тиску P1 і P2 , де P1 , P2 - параметри тиску, а камера для ущільнюючої рідини знаходиться не в поршні, а у гільзі циліндру. На кресленні зображено загальний вигляд поршня циліндра з рідинним ущільненням. У відповідності з кресленням маємо наступні позначення: d1 - внутрішній діаметр циліндра, d2 - зовнішній діаметр циліндра, d3 - зовнішній діаметр кільцевої камери для ущільнюючої рідини, h 0 - висота кільцевої камери для ущільнюючої рідини, h1 - висота циліндра. Поршень циліндра з рідинним ущільненням складається з гільзи циліндра 7, поршня 2, впускного клапана 3, випускного клапана 4, безконтактного лабіринтного ущільнення 5, кільцевої камери для ущільнюючої рідини 6, штока 7, ущільнюючої рідини 8, маслознімних кілець 9. Поршень циліндра з рідинним ущільненням працює наступним чином. На першому такті поршень 2 йде вниз, порція робочого тіла всмоктується в циліндр / через відкритий впускний клапан 3, на другому такті поршень 2 йде вгору, відкривається випускний клапан 4, і робоче тіло, проходячи через нього, очищує циліндр 1. Впродовж всіх тактів в простір 1 UA 84863 U 5 10 між маслознімними кільцями 9 і безконтактним лабіринтним ущільненням 5 з камери 6 під тиском закачується ущільнююча рідина 8, що забезпечує більш ретельну герметизацію камери згоряння, змащення і охолодження дзеркала циліндра. Економічний ефект від впровадження технічного рішення, що заявляється, слід очікувати за рахунок підвищеної якості герметизації робочої камери та покращених умов змащення за рахунок масляної плівки на дзеркалі циліндра і, як наслідок, довговічності роботи, та більш ефективної роботи поршня циліндра з рідинним ущільненням. Суспільна користь винаходу, що заявляється, полягає у зменшенні втрат робочого тіла з робочої камери і, як наслідок, підвищенні ефективності роботи поршня циліндра з рідинним ущільненням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Поршень циліндра з рідинним ущільненням, який складається із гільзи циліндра з кільцевою камерою для ущільнюючої рідини і отворами для живлення ущільнюючою рідиною простору між поршневими кільцями та безконтактним лабіринтним ущільненням, поршня, штока, впускного та випускного клапанів, який відрізняється тим, що виконано, безконтактні лабіринтні ущільнення, заповнені ущільнюючою рідиною (котрі зменшують перепад тиску P1 і P2 , причому P1  P2 , де P1 - внутрішній тиск у камері, а P2 - атмосферний тиск), а камера для ущільнюючої рідини знаходиться у гільзі циліндра. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
