Модифікована фреза для обробки кісткового опилу

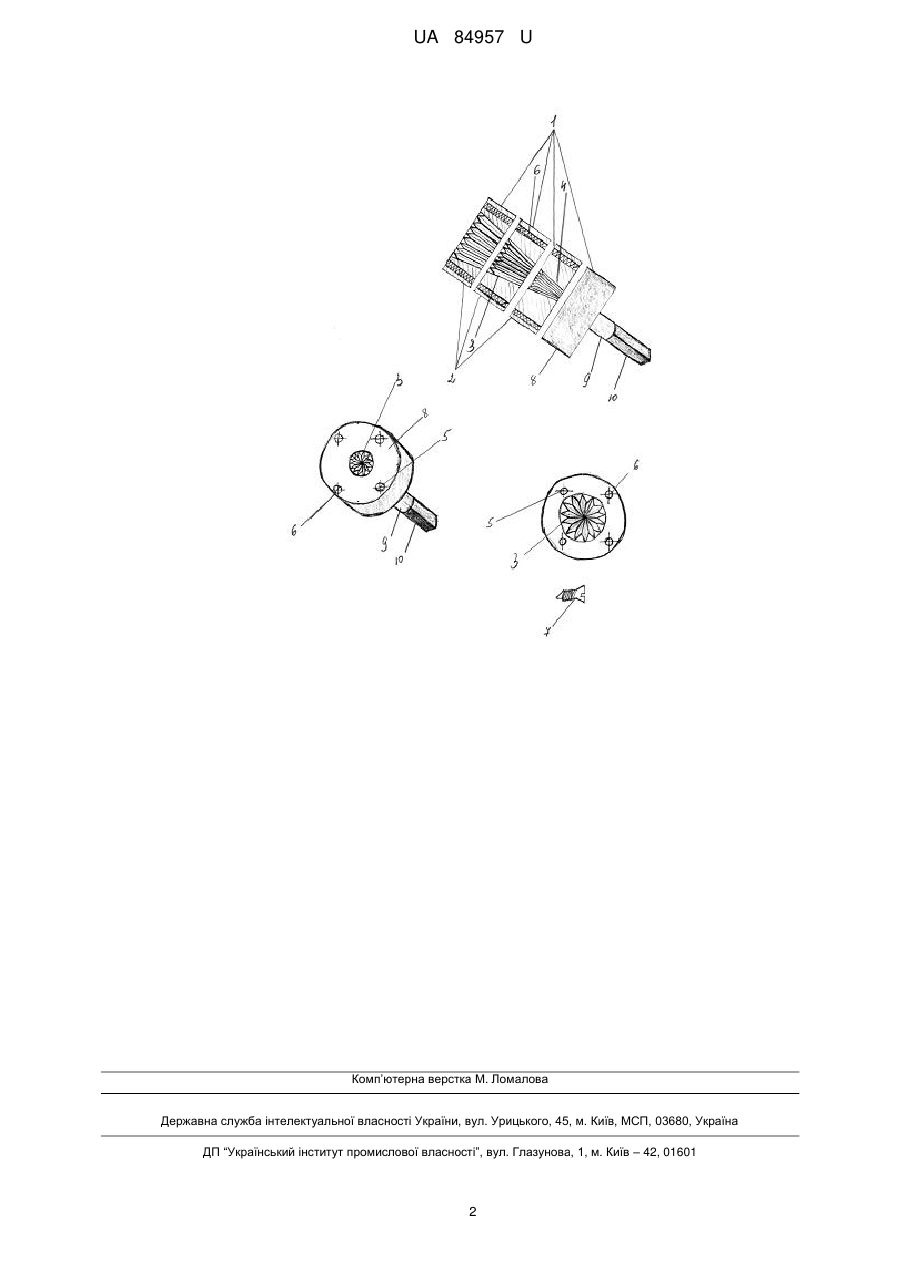

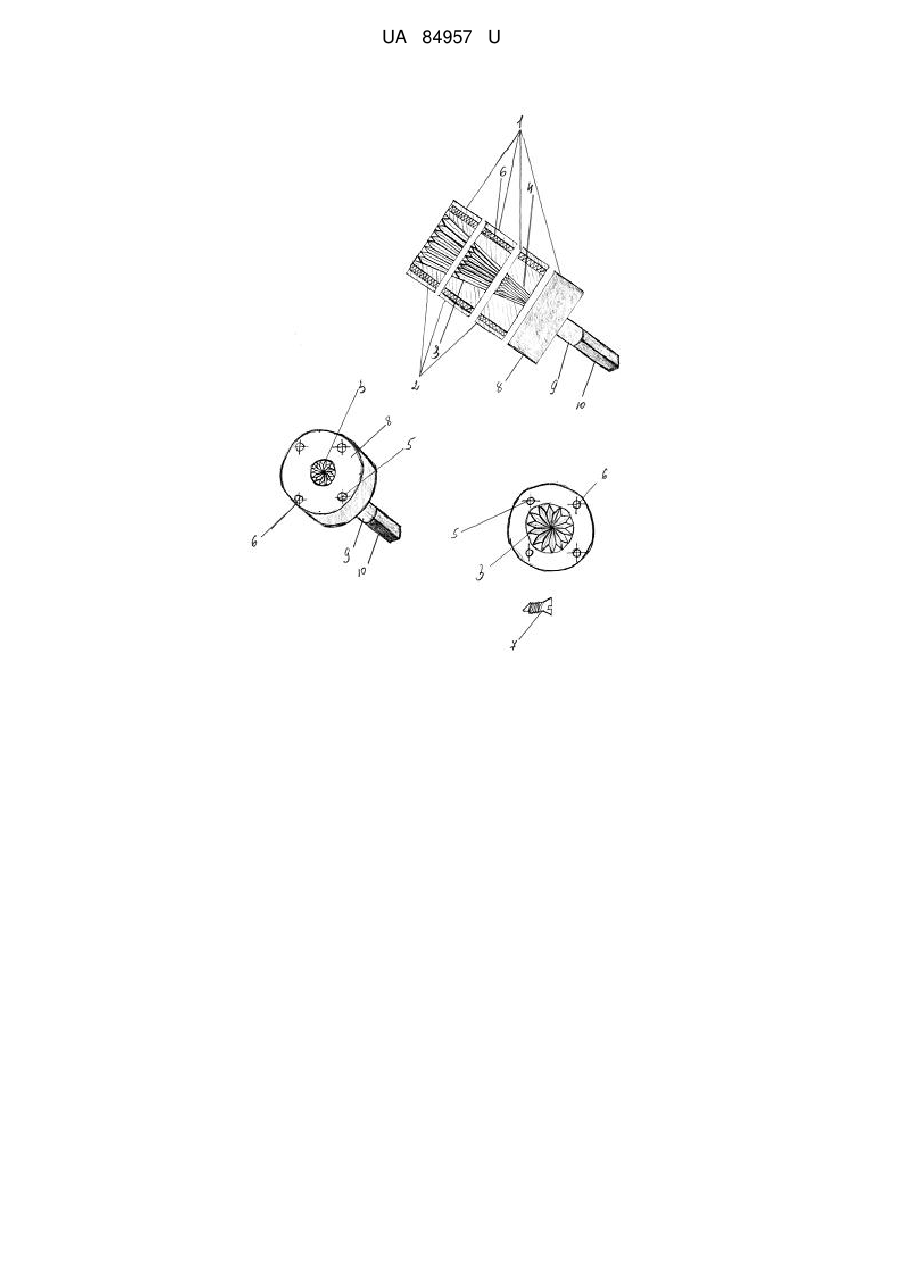

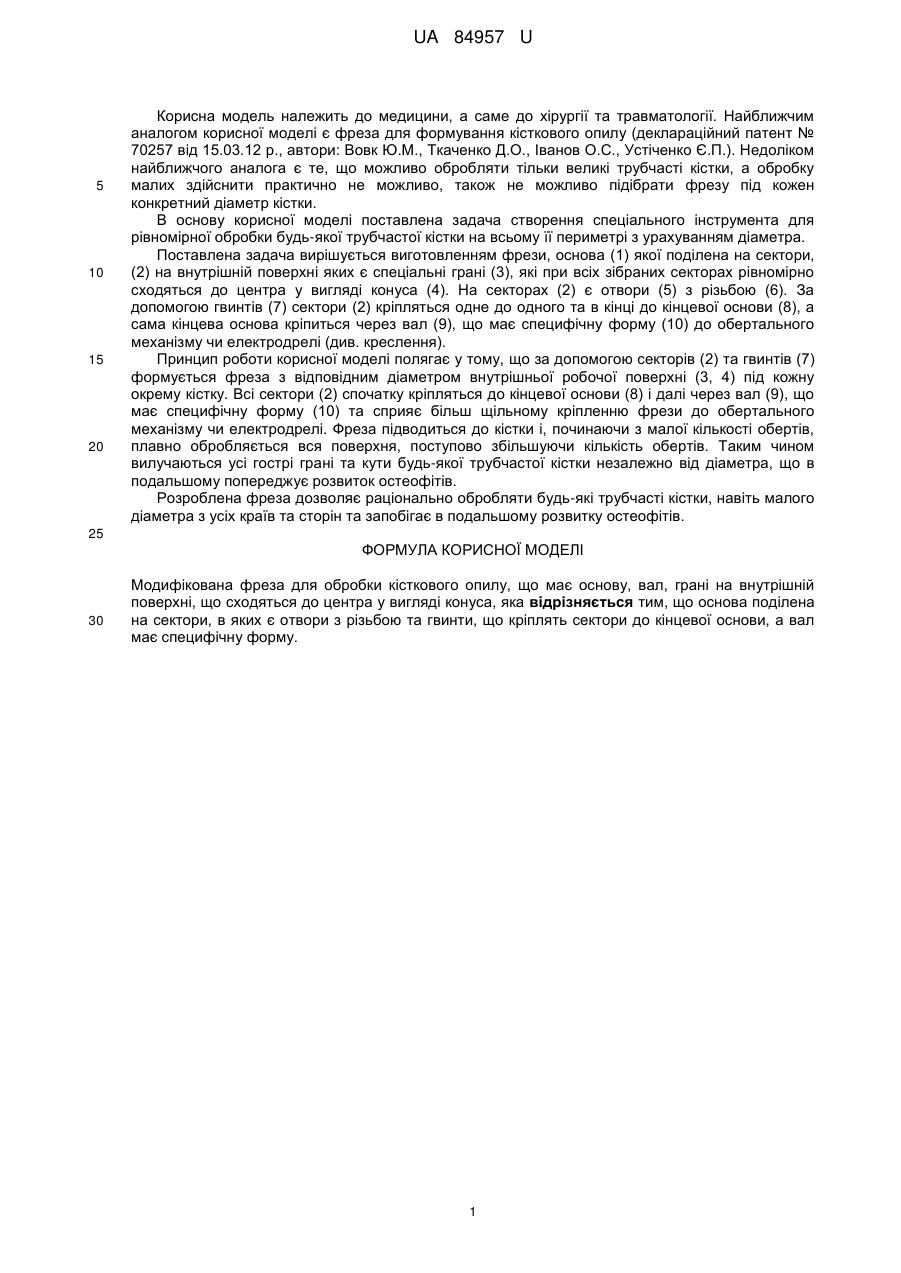

Реферат: Модифікована фреза для обробки кісткового опилу містить основу, вал, грані на внутрішній поверхні. Грані на внутрішній поверхні сходяться до центра у вигляді конуса. Основа поділена на сектори, в яких є отвори з різьбою та гвинти, що кріплять сектори до кінцевої основи, а вал має специфічну форму. UA 84957 U (12) UA 84957 U UA 84957 U 5 10 15 20 Корисна модель належить до медицини, а саме до хірургії та травматології. Найближчим аналогом корисної моделі є фреза для формування кісткового опилу (деклараційний патент № 70257 від 15.03.12 p., автори: Вовк Ю.М., Ткаченко Д.О., Іванов О.С., Устіченко Є.П.). Недоліком найближчого аналога є те, що можливо обробляти тільки великі трубчасті кістки, а обробку малих здійснити практично не можливо, також не можливо підібрати фрезу під кожен конкретний діаметр кістки. В основу корисної моделі поставлена задача створення спеціального інструмента для рівномірної обробки будь-якої трубчастої кістки на всьому її периметрі з урахуванням діаметра. Поставлена задача вирішується виготовленням фрези, основа (1) якої поділена на сектори, (2) на внутрішній поверхні яких є спеціальні грані (3), які при всіх зібраних секторах рівномірно сходяться до центра у вигляді конуса (4). На секторах (2) є отвори (5) з різьбою (6). За допомогою гвинтів (7) сектори (2) кріпляться одне до одного та в кінці до кінцевої основи (8), а сама кінцева основа кріпиться через вал (9), що має специфічну форму (10) до обертального механізму чи електродрелі (див. креслення). Принцип роботи корисної моделі полягає у тому, що за допомогою секторів (2) та гвинтів (7) формується фреза з відповідним діаметром внутрішньої робочої поверхні (3, 4) під кожну окрему кістку. Всі сектори (2) спочатку кріпляться до кінцевої основи (8) і далі через вал (9), що має специфічну форму (10) та сприяє більш щільному кріпленню фрези до обертального механізму чи електродрелі. Фреза підводиться до кістки і, починаючи з малої кількості обертів, плавно обробляється вся поверхня, поступово збільшуючи кількість обертів. Таким чином вилучаються усі гострі грані та кути будь-якої трубчастої кістки незалежно від діаметра, що в подальшому попереджує розвиток остеофітів. Розроблена фреза дозволяє раціонально обробляти будь-які трубчасті кістки, навіть малого діаметра з усіх країв та сторін та запобігає в подальшому розвитку остеофітів. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Модифікована фреза для обробки кісткового опилу, що має основу, вал, грані на внутрішній поверхні, що сходяться до центра у вигляді конуса, яка відрізняється тим, що основа поділена на сектори, в яких є отвори з різьбою та гвинти, що кріплять сектори до кінцевої основи, а вал має специфічну форму. 1 UA 84957 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
