Фреза для обробки композиційних матеріалів

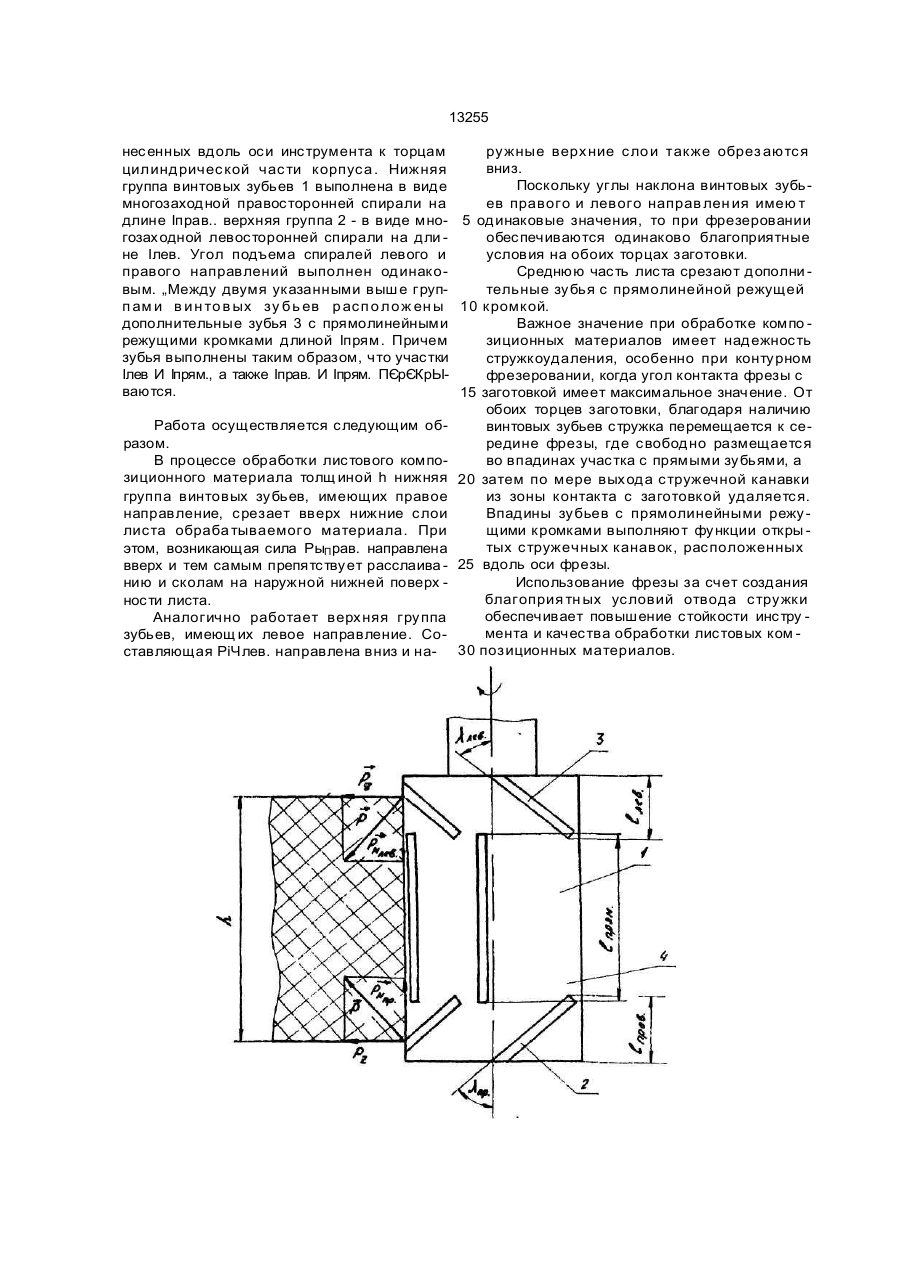

Фреза для обработки композиционных материалов, корпус которой имеет на цилиндрической части две группы винтовых зубьев, соответственно с правым и левым направлением режущих кромок, о т л и ч а ю щ а я с я тем, что указанные группы разнесены вдоль оси фрезы к торцам цилиндрической части корпуса, а между ними выполнены дополнительные зубья с прямолинейными режущими кромками. С > Изобретение относится к области машиностроения, занимающейся обработкой резанием, в частности фрезерованием листовых композиционных материалов. В качестве прототипа принята фреза, содержащая корпус, имеющий на цилиндрической части две группы винтовых зубьев с правым и левым направлением режущих кромок. Недостатком фрез такой конструкции является то, что стружка, благодаря наличию зубьев правого и левого направления, перемещается от торцев инструмента к середине, и в зоне пересечения двух групп зубьев происходит пакетирование стружки, затрудняется ее удаление. Это создает неблагоприятные условия работы инструмента уменьшает теплоотвод, ведет к снижению стойкости и в конечном счете ухудшает качество обработки листовых композиционных материалов. Наличие двух прямых стружечных канавок, выполненных параллельно оси инструмента способствует улучшению стружкоудаления, но в то же время ведет к снижению стойкости фрезы, так как наиболее интенсивно изнашиваются уголки зубьев, примыкающие к стружечным канавкам. В заявленном устройстве достигается повышение стойкости инструмента и качества обработки листовых композиционных материалов. Это достигается тем, что на фрезе для обработки композиционных материалов, содержащей корпус, имеющий на цилиндрической части две группы винтовых зубьев соответственно с правым и левым направлением режущих кромок, согласно изобретению, указанные группы разнесены вдоль оси фрезы к торцам цилиндрической части корпуса, а между ними выполнены дополнительные зубья с прямолинейными режущими кромками. На чертеже изображена описываемая фреза. Сущность изобретения состоит в том, что фреза содержит две группы винтовых зубьев правого и левого направления, раз GO N> СЛ СЛ О 13255 несенных вдоль оси инструмента к торцам ружные верхние сло и также обрез аются вниз. цилиндрической части корпуса. Нижняя Поскольку углы наклона винтовых зубьгруппа винтовых зубьев 1 выполнена в виде многозаходной правосторонней спирали на ев правого и левого направ лен ия имею т длине Іправ.. верхняя группа 2 - в виде мно- 5 одинаковые значения, то при фрезеровании гозаходной левосторонней спирали на дли обеспечиваются одинаково благоприятные не Ілев. Угол подъема спиралей левого и условия на обоих торцах заготовки. правого направлений выполнен одинакоСреднюю часть листа срезают дополни вым. „Между двумя указанными выше груптельные зубья с прямолинейной режущей п ам и в и н то в ых зу бь ев р асп о ло ж ен ы 10 кромкой. дополнительные зубья 3 с прямолинейными Важное значение при обработке компо режущими кромками длиной Іпрям. Причем зиционных материалов имеет надежность зубья выполнены таким образом, что участки стружкоудаления, особенно при контурном Ілев И Іпрям., а также Іправ. И Іпрям. ПЄрЄКрЬІфрезеровании, когда угол контакта фрезы с ваются. 15 заготовкой имеет максимальное значение. От обоих торцев заготовки, благодаря наличию Работа осуществляется следующим обвинтовых зубьев стружка перемещается к серазом. редине фрезы, где свободно размещается В процессе обработки листового компово впадинах участка с прямыми зубьями, а зиционного материала толщ иной h нижняя 20 затем по мере выхода стружечной канавки группа винтовых зубьев, имеющих правое из зоны контакта с заготовкой удаляется. направление, срезает вверх нижние слои Впадины зубьев с прямолинейными режу листа обраба тываемого материала. При щими кромками выполняют функции откры тых стружечных канавок, расположенных этом, возникающая сила РыП рав. направлена вверх и тем самым препятствует расслаива - 25 вдоль оси фрезы. нию и сколам на наружной нижней поверх Использование фрезы за счет создания благоприя тн ых условий отвода стружки ности листа. обеспечивает повышение стойкости инстру Аналогично работает верхняя группа мента и качества обработки листовых ком зубьев, имеющ их левое направление. Составляющая РіЧлев. направлена вниз и на- 30 позиционных материалов. 13255 Упорядник Замовлення 4106 Техред М.Моргентал Коректор Л. Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
