Сигналізатор для підтримки оптимальної вологості ґрунту в квіткових горщиках

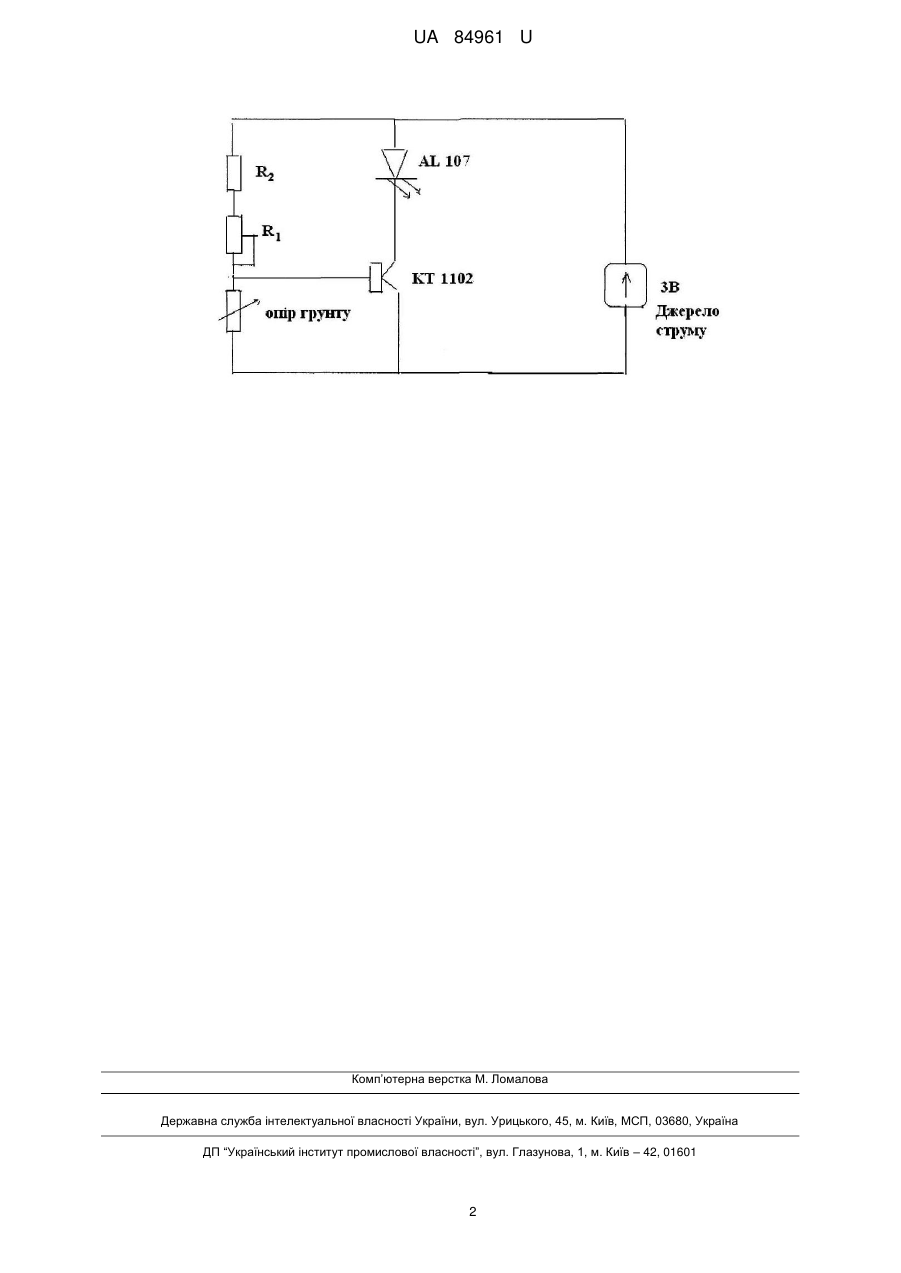

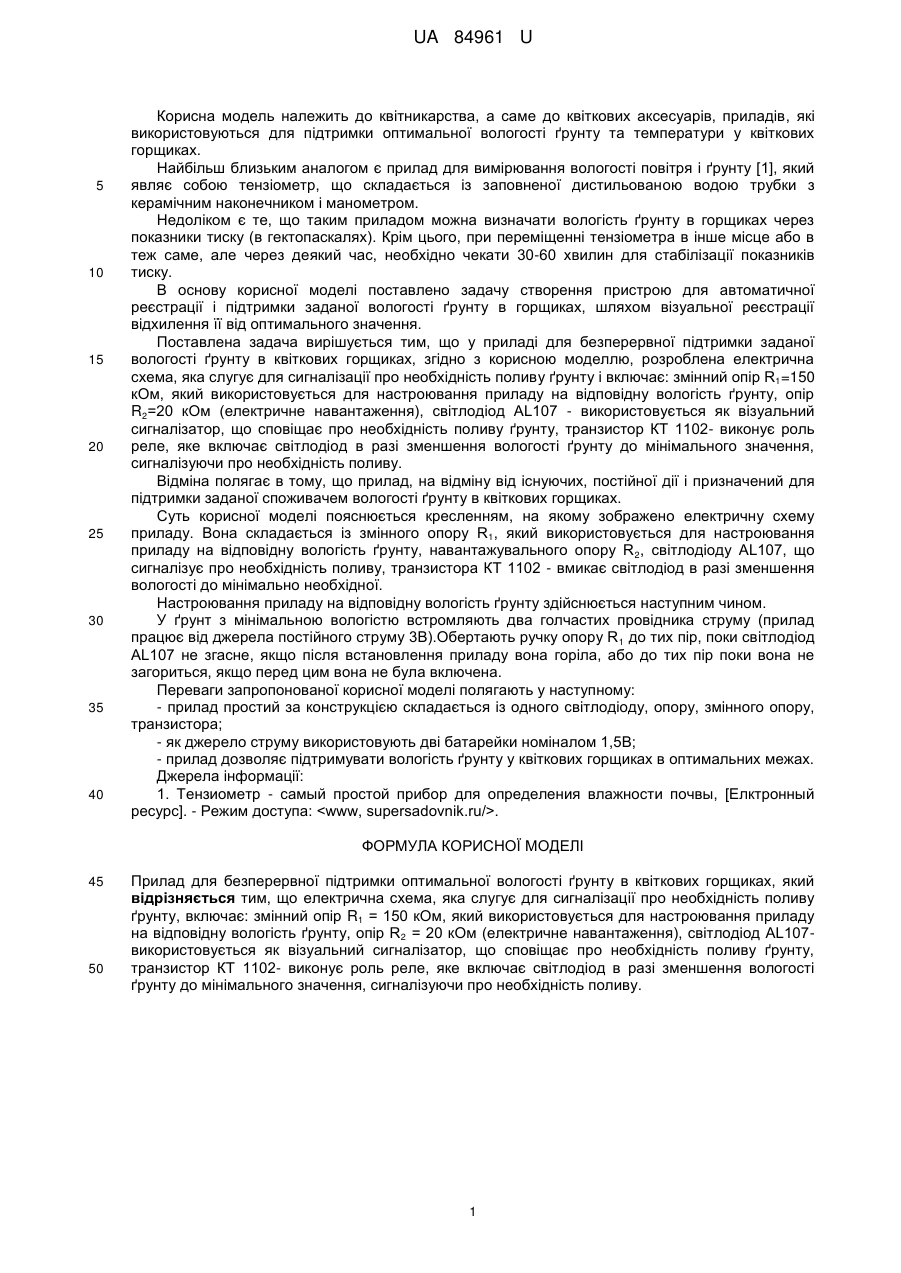

Реферат: UA 84961 U UA 84961 U 5 10 15 20 25 30 35 40 Корисна модель належить до квітникарства, а саме до квіткових аксесуарів, приладів, які використовуються для підтримки оптимальної вологості ґрунту та температури у квіткових горщиках. Найбільш близьким аналогом є прилад для вимірювання вологості повітря і ґрунту [1], який являє собою тензіометр, що складається із заповненої дистильованою водою трубки з керамічним наконечником і манометром. Недоліком є те, що таким приладом можна визначати вологість ґрунту в горщиках через показники тиску (в гектопаскалях). Крім цього, при переміщенні тензіометра в інше місце або в теж саме, але через деякий час, необхідно чекати 30-60 хвилин для стабілізації показників тиску. В основу корисної моделі поставлено задачу створення пристрою для автоматичної реєстрації і підтримки заданої вологості ґрунту в горщиках, шляхом візуальної реєстрації відхилення її від оптимального значення. Поставлена задача вирішується тим, що у приладі для безперервної підтримки заданої вологості ґрунту в квіткових горщиках, згідно з корисною моделлю, розроблена електрична схема, яка слугує для сигналізації про необхідність поливу ґрунту і включає: змінний опір R1=150 кОм, який використовується для настроювання приладу на відповідну вологість ґрунту, опір R2=20 кОм (електричне навантаження), світлодіод AL107 - використовується як візуальний сигналізатор, що сповіщає про необхідність поливу ґрунту, транзистор КТ 1102- виконує роль реле, яке включає світлодіод в разі зменшення вологості ґрунту до мінімального значення, сигналізуючи про необхідність поливу. Відміна полягає в тому, що прилад, на відміну від існуючих, постійної дії і призначений для підтримки заданої споживачем вологості ґрунту в квіткових горщиках. Суть корисної моделі пояснюється кресленням, на якому зображено електричну схему приладу. Вона складається із змінного опору R1, який використовується для настроювання приладу на відповідну вологість ґрунту, навантажувального опору R 2, світлодіоду AL107, що сигналізує про необхідність поливу, транзистора КТ 1102 - вмикає світлодіод в разі зменшення вологості до мінімально необхідної. Настроювання приладу на відповідну вологість ґрунту здійснюється наступним чином. У ґрунт з мінімальною вологістю встромляють два голчастих провідника струму (прилад працює від джерела постійного струму 3В).Обертають ручку опору R 1 до тих пір, поки світлодіод AL107 не згасне, якщо після встановлення приладу вона горіла, або до тих пір поки вона не загориться, якщо перед цим вона не була включена. Переваги запропонованої корисної моделі полягають у наступному: - прилад простий за конструкцією складається із одного світлодіоду, опору, змінного опору, транзистора; - як джерело струму використовують дві батарейки номіналом 1,5В; - прилад дозволяє підтримувати вологість ґрунту у квіткових горщиках в оптимальних межах. Джерела інформації: 1. Тензиометр - самый простой прибор для определения влажности почвы, [Елктронный ресурс]. - Режим доступа: . ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Прилад для безперервної підтримки оптимальної вологості ґрунту в квіткових горщиках, який відрізняється тим, що електрична схема, яка слугує для сигналізації про необхідність поливу ґрунту, включає: змінний опір R1 = 150 кОм, який використовується для настроювання приладу на відповідну вологість ґрунту, опір R2 = 20 кОм (електричне навантаження), світлодіод AL107використовується як візуальний сигналізатор, що сповіщає про необхідність поливу ґрунту, транзистор КТ 1102- виконує роль реле, яке включає світлодіод в разі зменшення вологості ґрунту до мінімального значення, сигналізуючи про необхідність поливу. 1 UA 84961 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
