Спосіб автоматичного керування процесом сушіння крупи

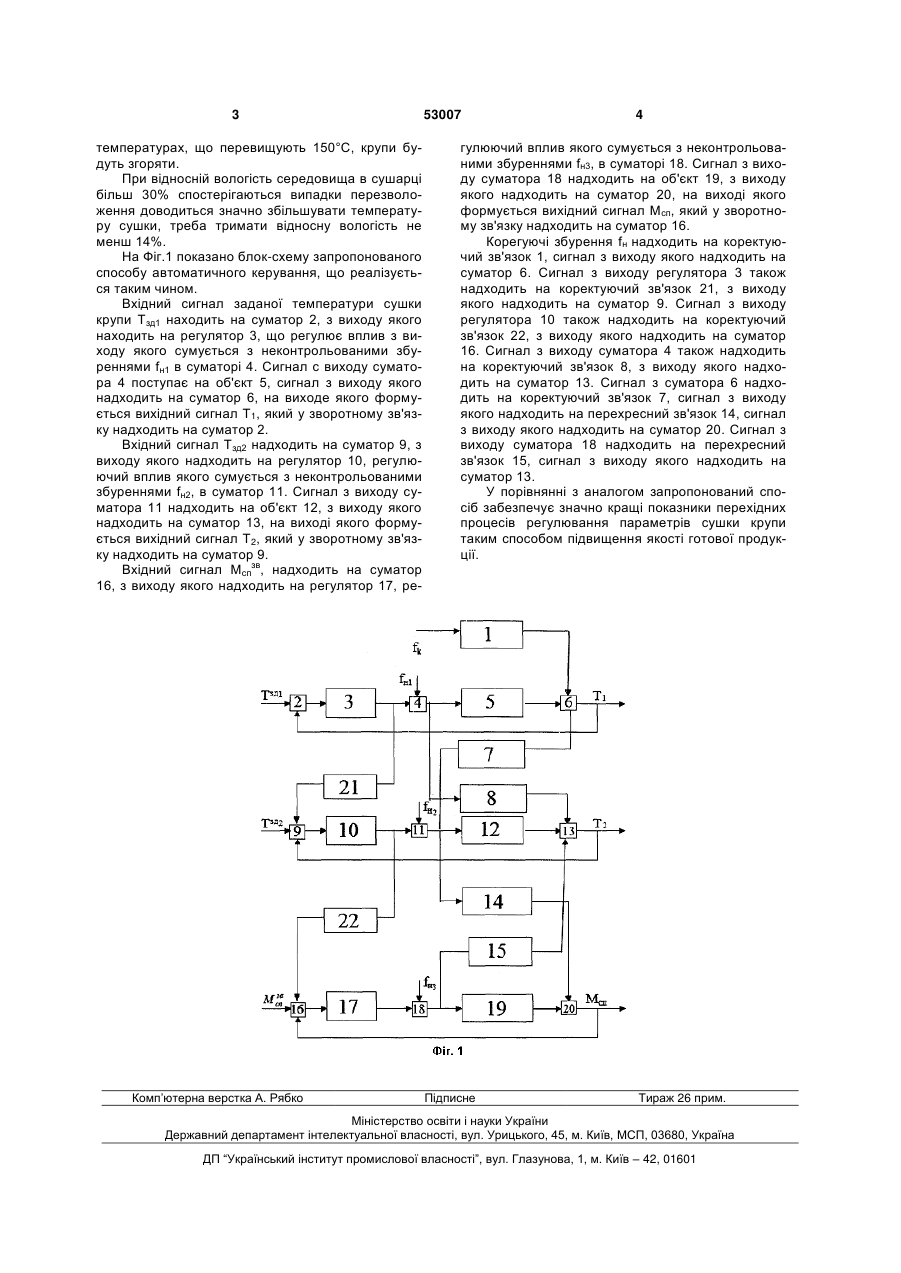

Спосіб автоматичного керування процесом сушіння крупи, який містить завантаження крупи, 3 температурах, що перевищують 150°С, крупи будуть згоряти. При відносній вологість середовища в сушарці більш 30% спостерігаються випадки перезволоження доводиться значно збільшувати температуру сушки, треба тримати відносну вологість не менш 14%. На Фіг.1 показано блок-схему запропонованого способу автоматичного керування, що реалізується таким чином. Вхідний сигнал заданої температури сушки крупи Тзд1 находить на суматор 2, з виходу якого находить на регулятор 3, що регулює вплив з виходу якого сумується з неконтрольованими збуреннями fн1 в суматорі 4. Сигнал с виходу суматора 4 поступає на об'єкт 5, сигнал з виходу якого надходить на суматор 6, на виходе якого формується вихідний сигнал Т1, який у зворотному зв'язку надходить на суматор 2. Вхідний сигнал Тзд2 надходить на суматор 9, з виходу якого надходить на регулятор 10, регулюючий вплив якого сумується з неконтрольованими збуреннями fн2, в суматор 11. Сигнал з виходу суматора 11 надходить на об'єкт 12, з виходу якого надходить на суматор 13, на виході якого формується вихідний сигнал Т2, який у зворотному зв'язку надходить на суматор 9. Вхідний сигнал Мспзв, надходить на суматор 16, з виходу якого надходить на регулятор 17, ре Комп’ютерна верстка А. Рябко 53007 4 гулюючий вплив якого сумується з неконтрольованими збуреннями fн3, в суматорі 18. Сигнал з виходу суматора 18 надходить на об'єкт 19, з виходу якого надходить на суматор 20, на виході якого формується вихідний сигнал Mсп, який у зворотному зв'язку надходить на суматор 16. Корегуючі збурення fн надходить на коректуючий зв'язок 1, сигнал з виходу якого надходить на суматор 6. Сигнал з виходу регулятора 3 також надходить на коректуючий зв'язок 21, з виходу якого надходить на суматор 9. Сигнал з виходу регулятора 10 також надходить на коректуючий зв'язок 22, з виходу якого надходить на суматор 16. Сигнал з виходу суматора 4 також надходить на коректуючий зв'язок 8, з виходу якого надходить на суматор 13. Сигнал з суматора 6 надходить на коректуючий зв'язок 7, сигнал з виходу якого надходить на перехресний зв'язок 14, сигнал з виходу якого надходить на суматор 20. Сигнал з виходу суматора 18 надходить на перехресний зв'язок 15, сигнал з виходу якого надходить на суматор 13. У порівнянні з аналогом запропонований спосіб забезпечує значно кращі показники перехідних процесів регулювання параметрів сушки крупи таким способом підвищення якості готової продукції. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
