Тепловий аксіальний гідромотор

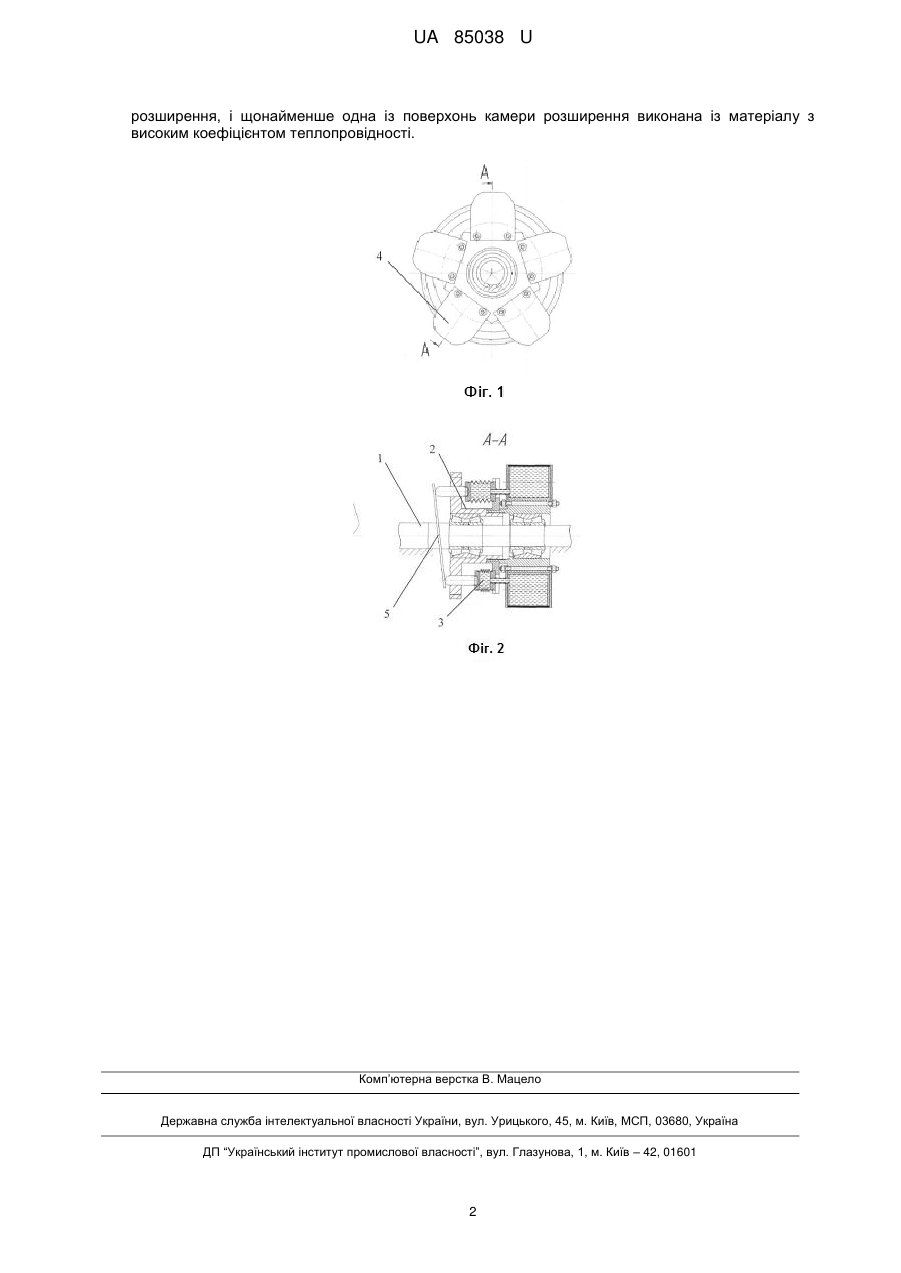

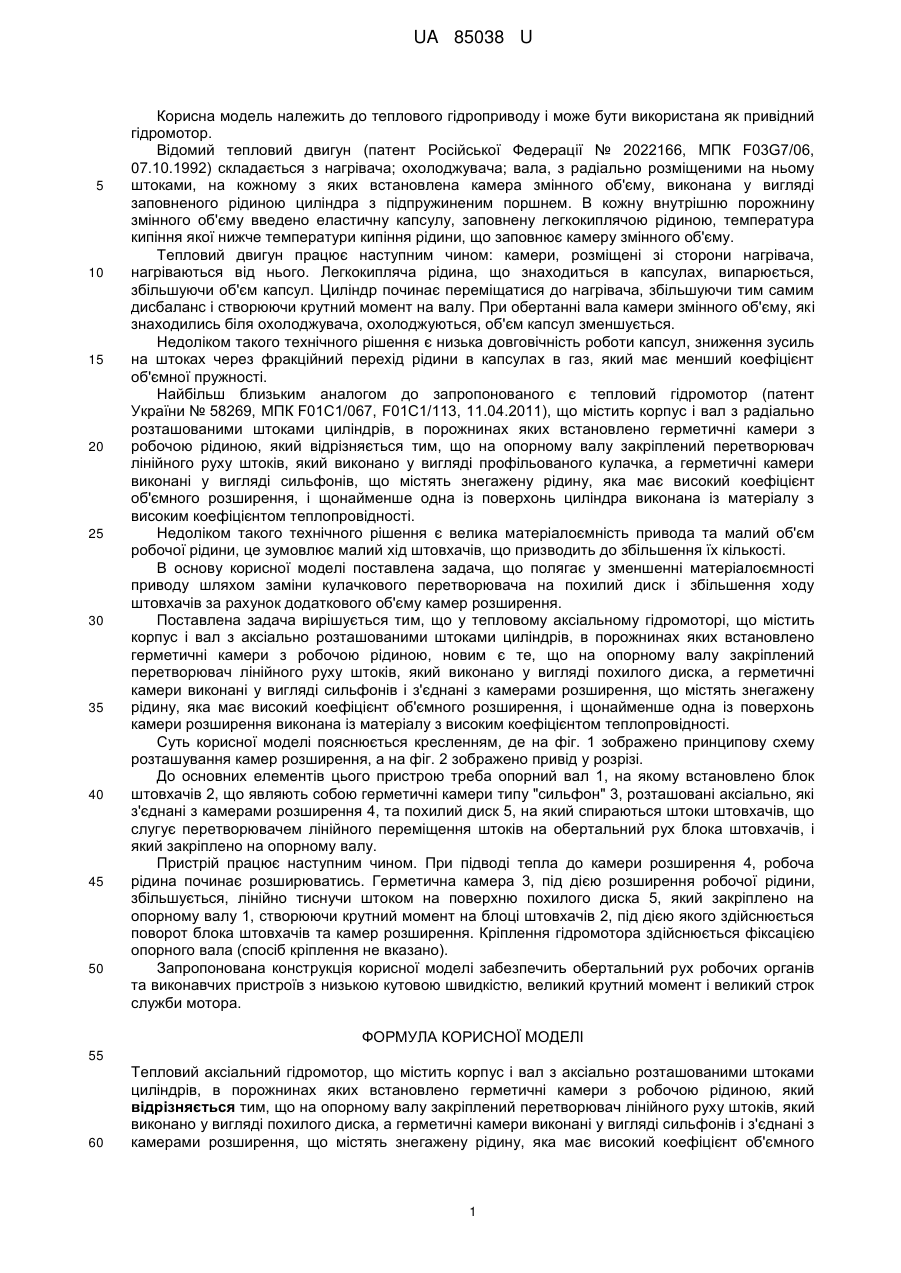

Реферат: UA 85038 U UA 85038 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплового гідроприводу і може бути використана як привідний гідромотор. Відомий тепловий двигун (патент Російської Федерації № 2022166, МПК F03G7/06, 07.10.1992) складається з нагрівача; охолоджувача; вала, з радіально розміщеними на ньому штоками, на кожному з яких встановлена камера змінного об'єму, виконана у вигляді заповненого рідиною циліндра з підпружиненим поршнем. В кожну внутрішню порожнину змінного об'єму введено еластичну капсулу, заповнену легкокиплячою рідиною, температура кипіння якої нижче температури кипіння рідини, що заповнює камеру змінного об'єму. Тепловий двигун працює наступним чином: камери, розміщені зі сторони нагрівача, нагріваються від нього. Легкокипляча рідина, що знаходиться в капсулах, випарюється, збільшуючи об'єм капсул. Циліндр починає переміщатися до нагрівача, збільшуючи тим самим дисбаланс і створюючи крутний момент на валу. При обертанні вала камери змінного об'єму, які знаходились біля охолоджувача, охолоджуються, об'єм капсул зменшується. Недоліком такого технічного рішення є низька довговічність роботи капсул, зниження зусиль на штоках через фракційний перехід рідини в капсулах в газ, який має менший коефіцієнт об'ємної пружності. Найбільш близьким аналогом до запропонованого є тепловий гідромотор (патент України № 58269, МПК F01C1/067, F01C1/113, 11.04.2011), що містить корпус і вал з радіально розташованими штоками циліндрів, в порожнинах яких встановлено герметичні камери з робочою рідиною, який відрізняється тим, що на опорному валу закріплений перетворювач лінійного руху штоків, який виконано у вигляді профільованого кулачка, а герметичні камери виконані у вигляді сильфонів, що містять знегажену рідину, яка має високий коефіцієнт об'ємного розширення, і щонайменше одна із поверхонь циліндра виконана із матеріалу з високим коефіцієнтом теплопровідності. Недоліком такого технічного рішення є велика матеріалоємність привода та малий об'єм робочої рідини, це зумовлює малий хід штовхачів, що призводить до збільшення їх кількості. В основу корисної моделі поставлена задача, що полягає у зменшенні матеріалоємності приводу шляхом заміни кулачкового перетворювача на похилий диск і збільшення ходу штовхачів за рахунок додаткового об'єму камер розширення. Поставлена задача вирішується тим, що у тепловому аксіальному гідромоторі, що містить корпус і вал з аксіально розташованими штоками циліндрів, в порожнинах яких встановлено герметичні камери з робочою рідиною, новим є те, що на опорному валу закріплений перетворювач лінійного руху штоків, який виконано у вигляді похилого диска, а герметичні камери виконані у вигляді сильфонів і з'єднані з камерами розширення, що містять знегажену рідину, яка має високий коефіцієнт об'ємного розширення, і щонайменше одна із поверхонь камери розширення виконана із матеріалу з високим коефіцієнтом теплопровідності. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено принципову схему розташування камер розширення, а на фіг. 2 зображено привід у розрізі. До основних елементів цього пристрою треба опорний вал 1, на якому встановлено блок штовхачів 2, що являють собою герметичні камери типу "сильфон" 3, розташовані аксіально, які з'єднані з камерами розширення 4, та похилий диск 5, на який спираються штоки штовхачів, що слугує перетворювачем лінійного переміщення штоків на обертальний рух блока штовхачів, і який закріплено на опорному валу. Пристрій працює наступним чином. При підводі тепла до камери розширення 4, робоча рідина починає розширюватись. Герметична камера 3, під дією розширення робочої рідини, збільшується, лінійно тиснучи штоком на поверхню похилого диска 5, який закріплено на опорному валу 1, створюючи крутний момент на блоці штовхачів 2, під дією якого здійснюється поворот блока штовхачів та камер розширення. Кріплення гідромотора здійснюється фіксацією опорного вала (спосіб кріплення не вказано). Запропонована конструкція корисної моделі забезпечить обертальний рух робочих органів та виконавчих пристроїв з низькою кутовою швидкістю, великий крутний момент і великий строк служби мотора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Тепловий аксіальний гідромотор, що містить корпус і вал з аксіально розташованими штоками циліндрів, в порожнинах яких встановлено герметичні камери з робочою рідиною, який відрізняється тим, що на опорному валу закріплений перетворювач лінійного руху штоків, який виконано у вигляді похилого диска, а герметичні камери виконані у вигляді сильфонів і з'єднані з камерами розширення, що містять знегажену рідину, яка має високий коефіцієнт об'ємного 1 UA 85038 U розширення, і щонайменше одна із поверхонь камери розширення виконана із матеріалу з високим коефіцієнтом теплопровідності. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
