Спосіб регулювання всережимним оптимальним регулятором
Формула / Реферат
Спосіб регулювання всережимним оптимальним регулятором зі скиданням попереджуючого впливу, згідно з яким підсилювач вводять в автоколивання, величина амплітуди яких менша від порога спрацьовування вихідного релейного елемента, який відрізняється тим, що автоколиваннями керують за допомогою вихідного сигналу підсилювача, який пропускають через елемент петльової нелінійності, та за допомогою швидкості зміни сигналу цього виходу шляхом включення виходу елемента петльової нелінійності між демпферними ланками, через які проходить негативний зворотний зв'язок з виходу релейного елемента регулятора на вхід регулятора, за допомогою позитивного зворотного зв’язку здійснюють керуючий вплив з попередженням, потім паузу до початку повернення вхідного імпульсу до нуля, потім виконують скидання попередження одним включенням вихідного реле без перерегулювання.
Текст

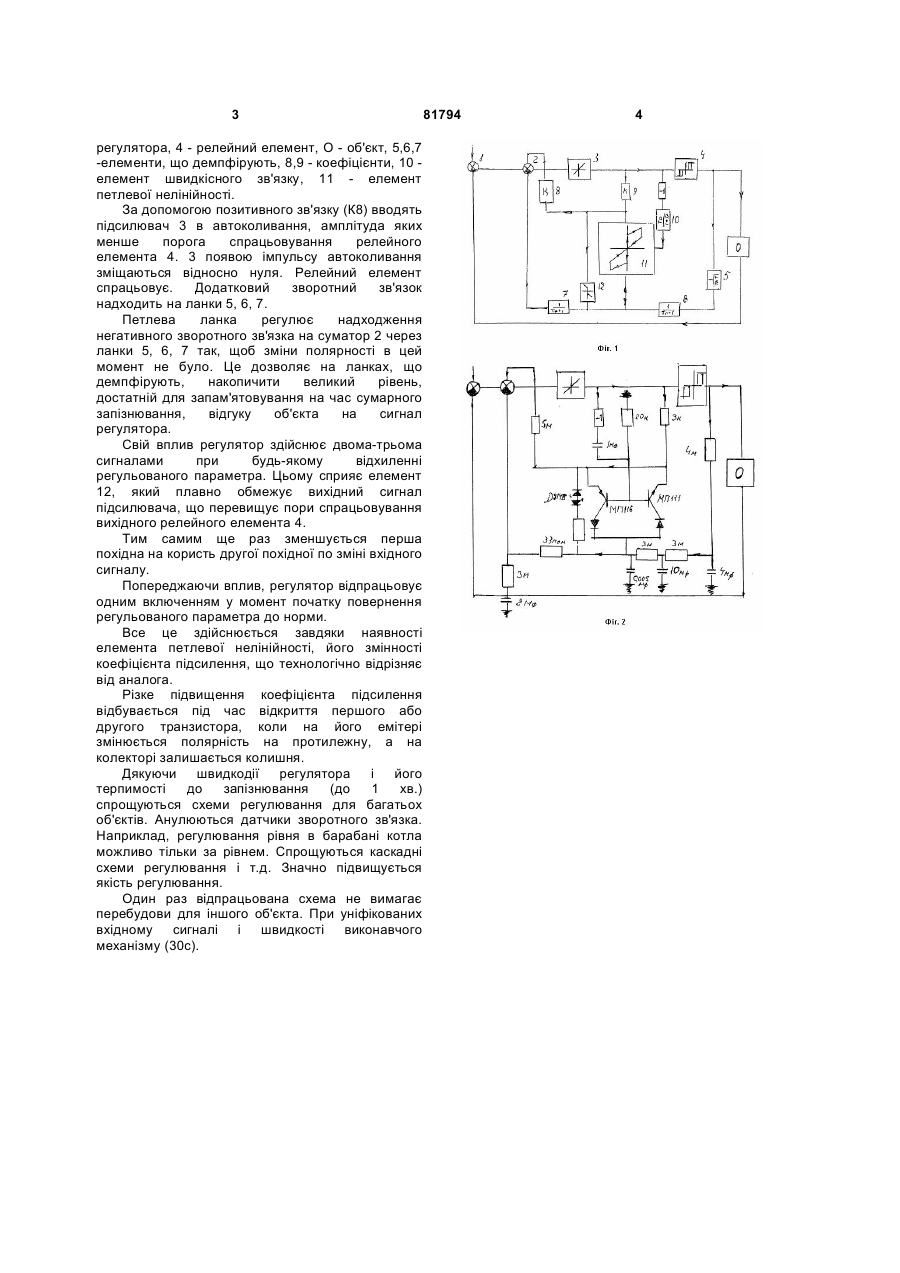

Спосіб регулювання всережимним оптимальним регулятором зі скиданням попереджуючого впливу, згідно з яким підсилювач вводять в автоколивання, величина амплітуди яких менша від порога спрацьовування вихідного 3 регулятора, 4 - релейний елемент, О - об'єкт, 5,6,7 -елементи, що демпфірують, 8,9 - коефіцієнти, 10 елемент швидкісного зв'язку, 11 - елемент петлевої нелінійності. За допомогою позитивного зв'язку (К8) вводять підсилювач 3 в автоколивання, амплітуда яких менше порога спрацьовування релейного елемента 4. 3 появою імпульсу автоколивання зміщаються відносно нуля. Релейний елемент спрацьовує. Додатковий зворотний зв'язок надходить на ланки 5, 6, 7. Петлева ланка регулює надходження негативного зворотного зв'язка на суматор 2 через ланки 5, 6, 7 так, щоб зміни полярності в цей момент не було. Це дозволяє на ланках, що демпфірують, накопичити великий рівень, достатній для запам'ятовування на час сумарного запізнювання, відгуку об'єкта на сигнал регулятора. Свій вплив регулятор здійснює двома-трьома сигналами при будь-якому відхиленні регульованого параметра. Цьому сприяє елемент 12, який плавно обмежує вихідний сигнал підсилювача, що перевищує пори спрацьовування вихідного релейного елемента 4. Тим самим ще раз зменшується перша похідна на користь другої похідної по зміні вхідного сигналу. Попереджаючи вплив, регулятор відпрацьовує одним включенням у момент початку повернення регульованого параметра до норми. Все це здійснюється завдяки наявності елемента петлевої нелінійності, його змінності коефіцієнта підсилення, що технологічно відрізняє від аналога. Різке підвищення коефіцієнта підсилення відбувається під час відкриття першого або другого транзистора, коли на його емітері змінюється полярність на протилежну, а на колекторі залишається колишня. Дякуючи швидкодії регулятора і його терпимості до запізнювання (до 1 хв.) спрощуються схеми регулювання для багатьох об'єктів. Анулюються датчики зворотного зв'язка. Наприклад, регулювання рівня в барабані котла можливо тільки за рівнем. Спрощуються каскадні схеми регулювання і т.д. Значно підвищується якість регулювання. Один раз відпрацьована схема не вимагає перебудови для іншого об'єкта. При уніфікованих вхідному сигналі і швидкості виконавчого механізму (30с). 81794 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of all-mode optimal controller
Автори англійськоюDorfman Eduard Borysovych, Dorfman Еduаrd Borysovych
Назва патенту російськоюСпособ регулировки всережимным оптимальным регулятором
Автори російськоюДорфман Эдуард Борисович
МПК / Мітки
МПК: G05B 11/00
Мітки: спосіб, всережимним, регулятором, оптимальним, регулювання
