Спосіб спалювання водовугільної суспензії в топці котла

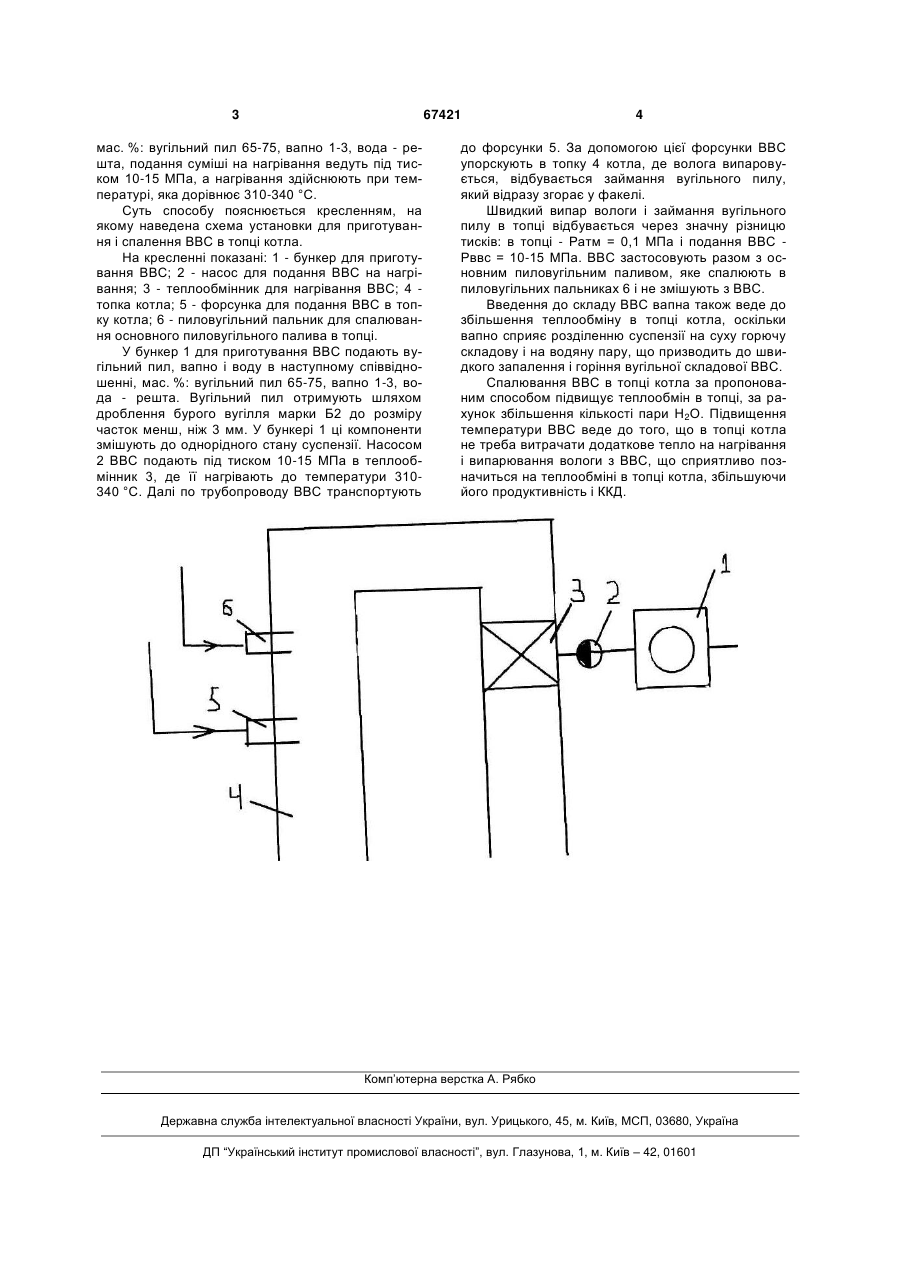

Спосіб спалювання водовугільної суспензії в топці котла, що включає змішування вугільного 3 67421 мас. %: вугільний пил 65-75, вапно 1-3, вода - решта, подання суміші на нагрівання ведуть під тиском 10-15 МПа, а нагрівання здійснюють при температурі, яка дорівнює 310-340 °C. Суть способу пояснюється кресленням, на якому наведена схема установки для приготування і спалення ВВС в топці котла. На кресленні показані: 1 - бункер для приготування ВВС; 2 - насос для подання ВВС на нагрівання; 3 - теплообмінник для нагрівання ВВС; 4 топка котла; 5 - форсунка для подання ВВС в топку котла; 6 - пиловугільний пальник для спалювання основного пиловугільного палива в топці. У бункер 1 для приготування ВВС подають вугільний пил, вапно і воду в наступному співвідношенні, мас. %: вугільний пил 65-75, вапно 1-3, вода - решта. Вугільний пил отримують шляхом дроблення бурого вугілля марки Б2 до розміру часток менш, ніж 3 мм. У бункері 1 ці компоненти змішують до однорідного стану суспензії. Насосом 2 ВВС подають під тиском 10-15 МПа в теплообмінник 3, де її нагрівають до температури 310340 °C. Далі по трубопроводу ВВС транспортують 4 до форсунки 5. За допомогою цієї форсунки ВВС упорскують в топку 4 котла, де волога випаровується, відбувається займання вугільного пилу, який відразу згорає у факелі. Швидкий випар вологи і займання вугільного пилу в топці відбувається через значну різницю тисків: в топці - Ратм = 0,1 МПа і подання ВВС Рввс = 10-15 МПа. ВВС застосовують разом з основним пиловугільним паливом, яке спалюють в пиловугільних пальниках 6 і не змішують з ВВС. Введення до складу ВВС вапна також веде до збільшення теплообміну в топці котла, оскільки вапно сприяє розділенню суспензії на суху горючу складову і на водяну пару, що призводить до швидкого запалення і горіння вугільної складової ВВС. Спалювання ВВС в топці котла за пропонованим способом підвищує теплообмін в топці, за рахунок збільшення кількості пари Н2О. Підвищення температури ВВС веде до того, що в топці котла не треба витрачати додаткове тепло на нагрівання і випарювання вологи з ВВС, що сприятливо позначиться на теплообміні в топці котла, збільшуючи його продуктивність і ККД. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
