Спосіб подачі води в зрошувальну мережу

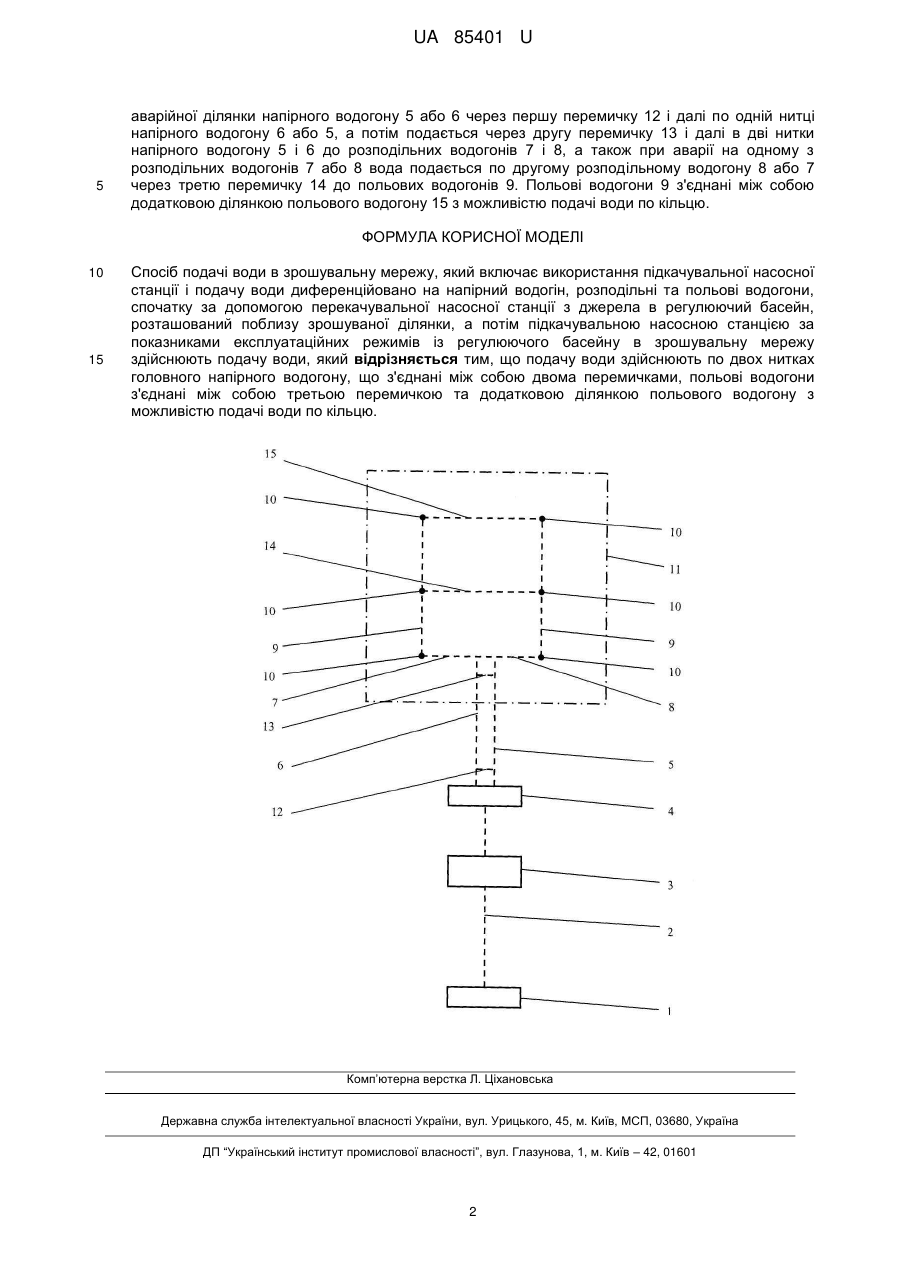

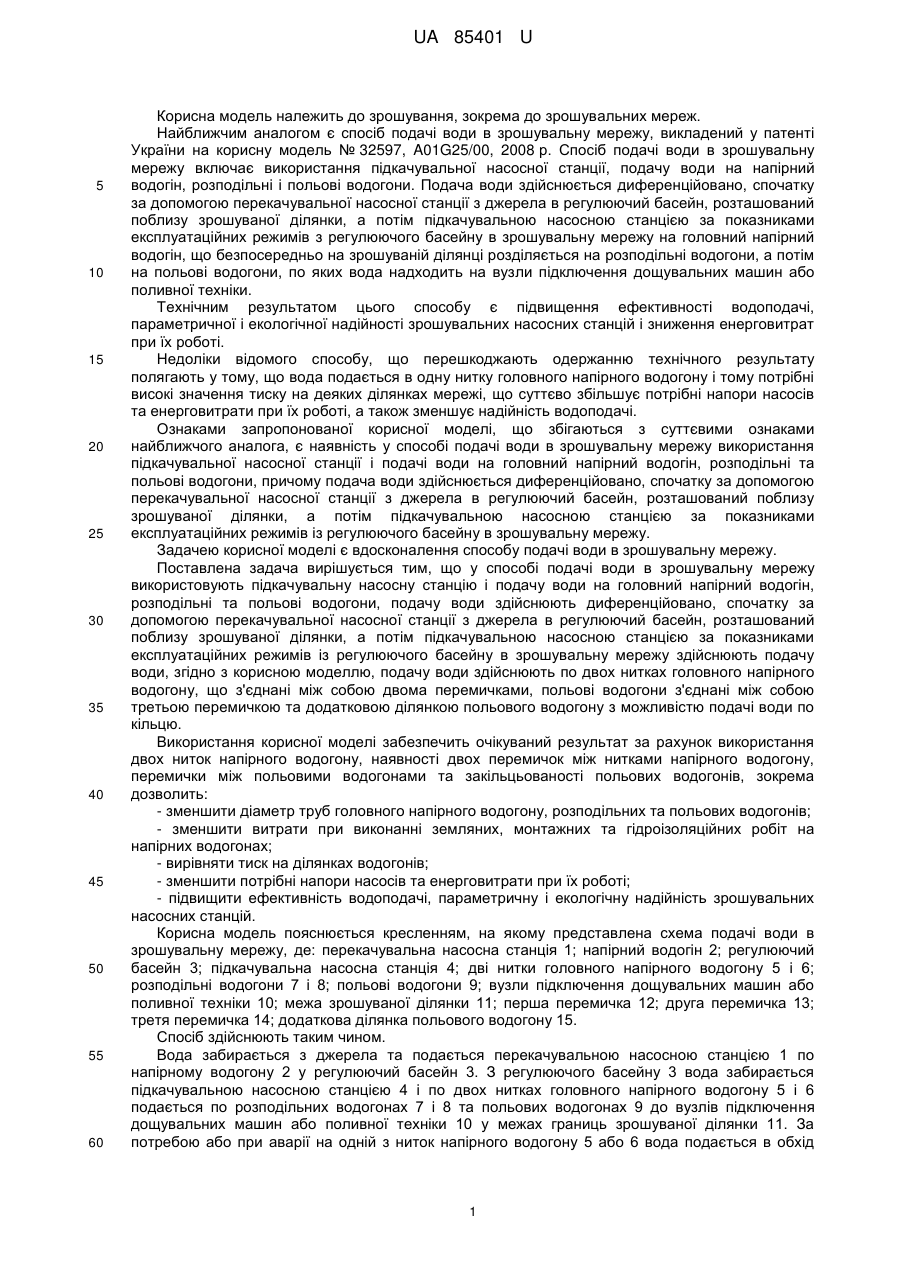

Реферат: UA 85401 U UA 85401 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зрошування, зокрема до зрошувальних мереж. Найближчим аналогом є спосіб подачі води в зрошувальну мережу, викладений у патенті України на корисну модель № 32597, A01G25/00, 2008 р. Спосіб подачі води в зрошувальну мережу включає використання підкачувальної насосної станції, подачу води на напірний водогін, розподільні і польові водогони. Подача води здійснюється диференційовано, спочатку за допомогою перекачувальної насосної станції з джерела в регулюючий басейн, розташований поблизу зрошуваної ділянки, а потім підкачувальною насосною станцією за показниками експлуатаційних режимів з регулюючого басейну в зрошувальну мережу на головний напірний водогін, що безпосередньо на зрошуваній ділянці розділяється на розподільні водогони, а потім на польові водогони, по яких вода надходить на вузли підключення дощувальних машин або поливної техніки. Технічним результатом цього способу є підвищення ефективності водоподачі, параметричної і екологічної надійності зрошувальних насосних станцій і зниження енерговитрат при їх роботі. Недоліки відомого способу, що перешкоджають одержанню технічного результату полягають у тому, що вода подається в одну нитку головного напірного водогону і тому потрібні високі значення тиску на деяких ділянках мережі, що суттєво збільшує потрібні напори насосів та енерговитрати при їх роботі, а також зменшує надійність водоподачі. Ознаками запропонованої корисної моделі, що збігаються з суттєвими ознаками найближчого аналога, є наявність у способі подачі води в зрошувальну мережу використання підкачувальної насосної станції і подачі води на головний напірний водогін, розподільні та польові водогони, причому подача води здійснюється диференційовано, спочатку за допомогою перекачувальної насосної станції з джерела в регулюючий басейн, розташований поблизу зрошуваної ділянки, а потім підкачувальною насосною станцією за показниками експлуатаційних режимів із регулюючого басейну в зрошувальну мережу. Задачею корисної моделі є вдосконалення способу подачі води в зрошувальну мережу. Поставлена задача вирішується тим, що у способі подачі води в зрошувальну мережу використовують підкачувальну насосну станцію і подачу води на головний напірний водогін, розподільні та польові водогони, подачу води здійснюють диференційовано, спочатку за допомогою перекачувальної насосної станції з джерела в регулюючий басейн, розташований поблизу зрошуваної ділянки, а потім підкачувальною насосною станцією за показниками експлуатаційних режимів із регулюючого басейну в зрошувальну мережу здійснюють подачу води, згідно з корисною моделлю, подачу води здійснюють по двох нитках головного напірного водогону, що з'єднані між собою двома перемичками, польові водогони з'єднані між собою третьою перемичкою та додатковою ділянкою польового водогону з можливістю подачі води по кільцю. Використання корисної моделі забезпечить очікуваний результат за рахунок використання двох ниток напірного водогону, наявності двох перемичок між нитками напірного водогону, перемички між польовими водогонами та закільцьованості польових водогонів, зокрема дозволить: - зменшити діаметр труб головного напірного водогону, розподільних та польових водогонів; - зменшити витрати при виконанні земляних, монтажних та гідроізоляційних робіт на напірних водогонах; - вирівняти тиск на ділянках водогонів; - зменшити потрібні напори насосів та енерговитрати при їх роботі; - підвищити ефективність водоподачі, параметричну і екологічну надійність зрошувальних насосних станцій. Корисна модель пояснюється кресленням, на якому представлена схема подачі води в зрошувальну мережу, де: перекачувальна насосна станція 1; напірний водогін 2; регулюючий басейн 3; підкачувальна насосна станція 4; дві нитки головного напірного водогону 5 і 6; розподільні водогони 7 і 8; польові водогони 9; вузли підключення дощувальних машин або поливної техніки 10; межа зрошуваної ділянки 11; перша перемичка 12; друга перемичка 13; третя перемичка 14; додаткова ділянка польового водогону 15. Спосіб здійснюють таким чином. Вода забирається з джерела та подається перекачувальною насосною станцією 1 по напірному водогону 2 у регулюючий басейн 3. З регулюючого басейну 3 вода забирається підкачувальною насосною станцією 4 і по двох нитках головного напірного водогону 5 і 6 подається по розподільних водогонах 7 і 8 та польових водогонах 9 до вузлів підключення дощувальних машин або поливної техніки 10 у межах границь зрошуваної ділянки 11. За потребою або при аварії на одній з ниток напірного водогону 5 або 6 вода подається в обхід 1 UA 85401 U 5 аварійної ділянки напірного водогону 5 або 6 через першу перемичку 12 і далі по одній нитці напірного водогону 6 або 5, а потім подається через другу перемичку 13 і далі в дві нитки напірного водогону 5 і 6 до розподільних водогонів 7 і 8, а також при аварії на одному з розподільних водогонів 7 або 8 вода подається по другому розподільному водогону 8 або 7 через третю перемичку 14 до польових водогонів 9. Польові водогони 9 з'єднані між собою додатковою ділянкою польового водогону 15 з можливістю подачі води по кільцю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб подачі води в зрошувальну мережу, який включає використання підкачувальної насосної станції і подачу води диференційовано на напірний водогін, розподільні та польові водогони, спочатку за допомогою перекачувальної насосної станції з джерела в регулюючий басейн, розташований поблизу зрошуваної ділянки, а потім підкачувальною насосною станцією за показниками експлуатаційних режимів із регулюючого басейну в зрошувальну мережу здійснюють подачу води, який відрізняється тим, що подачу води здійснюють по двох нитках головного напірного водогону, що з'єднані між собою двома перемичками, польові водогони з'єднані між собою третьою перемичкою та додатковою ділянкою польового водогону з можливістю подачі води по кільцю. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
