Вендінговий комплекс з продажу поліграфічної продукції

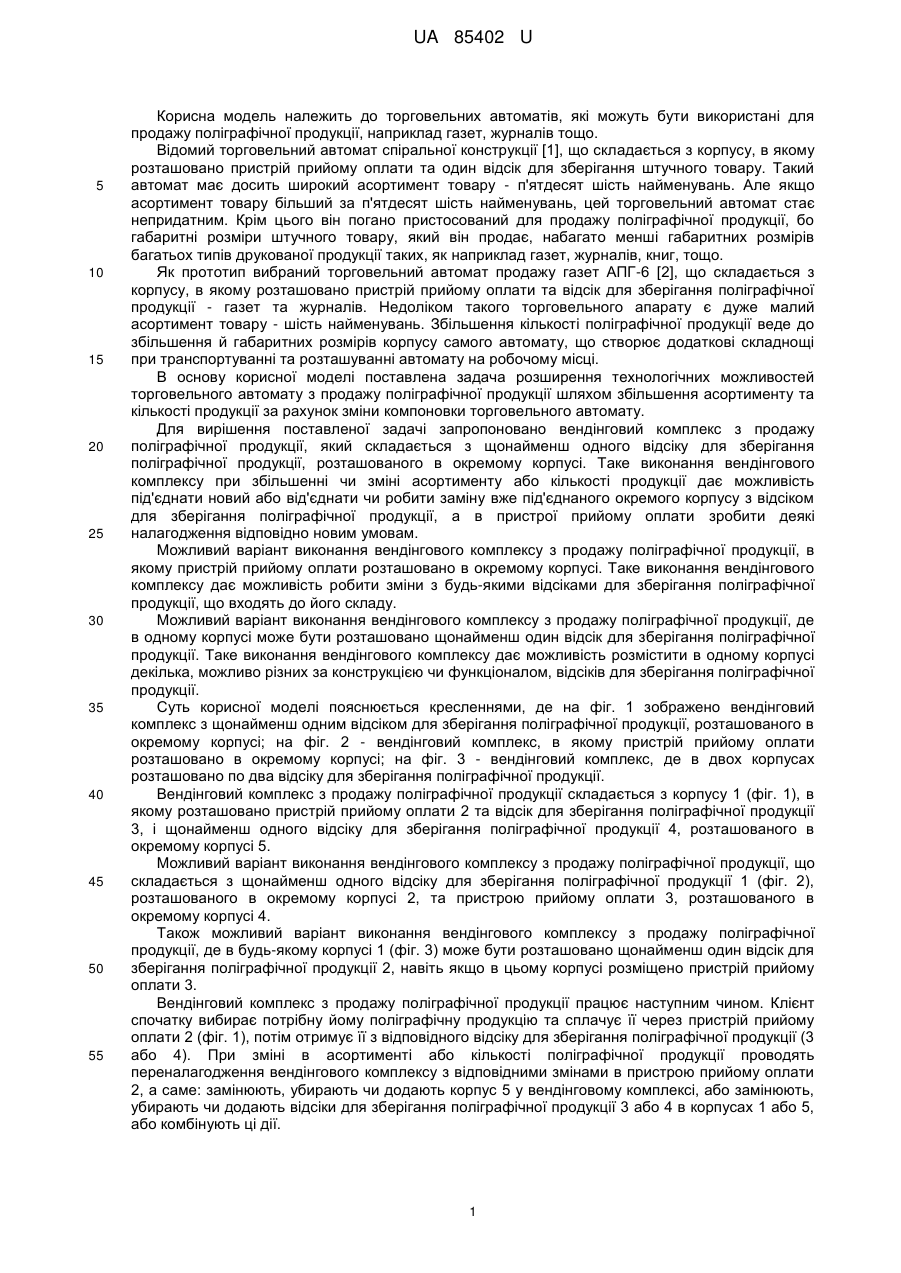

Реферат: UA 85402 U UA 85402 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до торговельних автоматів, які можуть бути використані для продажу поліграфічної продукції, наприклад газет, журналів тощо. Відомий торговельний автомат спіральної конструкції [1], що складається з корпусу, в якому розташовано пристрій прийому оплати та один відсік для зберігання штучного товару. Такий автомат має досить широкий асортимент товару - п'ятдесят шість найменувань. Але якщо асортимент товару більший за п'ятдесят шість найменувань, цей торговельний автомат стає непридатним. Крім цього він погано пристосований для продажу поліграфічної продукції, бо габаритні розміри штучного товару, який він продає, набагато менші габаритних розмірів багатьох типів друкованої продукції таких, як наприклад газет, журналів, книг, тощо. Як прототип вибраний торговельний автомат продажу газет АПГ-6 [2], що складається з корпусу, в якому розташовано пристрій прийому оплати та відсік для зберігання поліграфічної продукції - газет та журналів. Недоліком такого торговельного апарату є дуже малий асортимент товару - шість найменувань. Збільшення кількості поліграфічної продукції веде до збільшення й габаритних розмірів корпусу самого автомату, що створює додаткові складнощі при транспортуванні та розташуванні автомату на робочому місці. В основу корисної моделі поставлена задача розширення технологічних можливостей торговельного автомату з продажу поліграфічної продукції шляхом збільшення асортименту та кількості продукції за рахунок зміни компоновки торговельного автомату. Для вирішення поставленої задачі запропоновано вендінговий комплекс з продажу поліграфічної продукції, який складається з щонайменш одного відсіку для зберігання поліграфічної продукції, розташованого в окремому корпусі. Таке виконання вендінгового комплексу при збільшенні чи зміні асортименту або кількості продукції дає можливість під'єднати новий або від'єднати чи робити заміну вже під'єднаного окремого корпусу з відсіком для зберігання поліграфічної продукції, а в пристрої прийому оплати зробити деякі налагодження відповідно новим умовам. Можливий варіант виконання вендінгового комплексу з продажу поліграфічної продукції, в якому пристрій прийому оплати розташовано в окремому корпусі. Таке виконання вендінгового комплексу дає можливість робити зміни з будь-якими відсіками для зберігання поліграфічної продукції, що входять до його складу. Можливий варіант виконання вендінгового комплексу з продажу поліграфічної продукції, де в одному корпусі може бути розташовано щонайменш один відсік для зберігання поліграфічної продукції. Таке виконання вендінгового комплексу дає можливість розмістити в одному корпусі декілька, можливо різних за конструкцією чи функціоналом, відсіків для зберігання поліграфічної продукції. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено вендінговий комплекс з щонайменш одним відсіком для зберігання поліграфічної продукції, розташованого в окремому корпусі; на фіг. 2 - вендінговий комплекс, в якому пристрій прийому оплати розташовано в окремому корпусі; на фіг. 3 - вендінговий комплекс, де в двох корпусах розташовано по два відсіку для зберігання поліграфічної продукції. Вендінговий комплекс з продажу поліграфічної продукції складається з корпусу 1 (фіг. 1), в якому розташовано пристрій прийому оплати 2 та відсік для зберігання поліграфічної продукції 3, і щонайменш одного відсіку для зберігання поліграфічної продукції 4, розташованого в окремому корпусі 5. Можливий варіант виконання вендінгового комплексу з продажу поліграфічної продукції, що складається з щонайменш одного відсіку для зберігання поліграфічної продукції 1 (фіг. 2), розташованого в окремому корпусі 2, та пристрою прийому оплати 3, розташованого в окремому корпусі 4. Також можливий варіант виконання вендінгового комплексу з продажу поліграфічної продукції, де в будь-якому корпусі 1 (фіг. 3) може бути розташовано щонайменш один відсік для зберігання поліграфічної продукції 2, навіть якщо в цьому корпусі розміщено пристрій прийому оплати 3. Вендінговий комплекс з продажу поліграфічної продукції працює наступним чином. Клієнт спочатку вибирає потрібну йому поліграфічну продукцію та сплачує її через пристрій прийому оплати 2 (фіг. 1), потім отримує її з відповідного відсіку для зберігання поліграфічної продукції (3 або 4). При зміні в асортименті або кількості поліграфічної продукції проводять переналагодження вендінгового комплексу з відповідними змінами в пристрою прийому оплати 2, а саме: замінюють, убирають чи додають корпус 5 у вендінговому комплексі, або замінюють, убирають чи додають відсіки для зберігання поліграфічної продукції 3 або 4 в корпусах 1 або 5, або комбінують ці дії. 1 UA 85402 U 5 10 15 20 25 Запропонована корисна модель розширює технологічні можливості торговельного автомату з продажу поліграфічної продукції: збільшує асортимент і кількість цієї продукції та покращує умови транспортування, переналагодження та розташування на робочому місці торговельного автомату. Запропонований вендінговий комплекс з продажу поліграфічної продукції доцільно використовувати: для продажу поліграфічної продукції будь-якого асортименту та будь-якої кількості, в умовах гнучкої зміни останніх, в умовах обмеження чи навпаки надлишку робочого місця, наприклад специфічного плану приміщення, тощо. Джерела інформації: 1. Руководство по эксплуатации "Торговый автомат спиральной конструкции для продажи штучного товара "PALMA Н" (http://www.vrtrade.ru/base/lib/files/PalmaHz.pdf). 2. "Автомат продажи газет АПГ-6". Продукція ОАО "Малоярославецкий приборный завод" (http://www.mpz.kaluga.ru/apg6.htm). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Вендінговий комплекс з продажу поліграфічної продукції, що складається з корпусу, в якому розташовано пристрій прийому оплати та відсік для зберігання поліграфічної продукції, який відрізняється тим, що складається з щонайменш одного відсіку для зберігання поліграфічної продукції, розташованого в окремому корпусі. 2. Вендінговий комплекс з продажу поліграфічної продукції за п. 1, який відрізняється тим, що пристрій прийому оплати розташовано в окремому корпусі. 3. Вендінговий комплекс з продажу поліграфічної продукції за п. 1, який відрізняється тим, що в одному корпусі може бути розташовано щонайменш один відсік для зберігання поліграфічної продукції. 2 UA 85402 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
