Гумово-металева опора

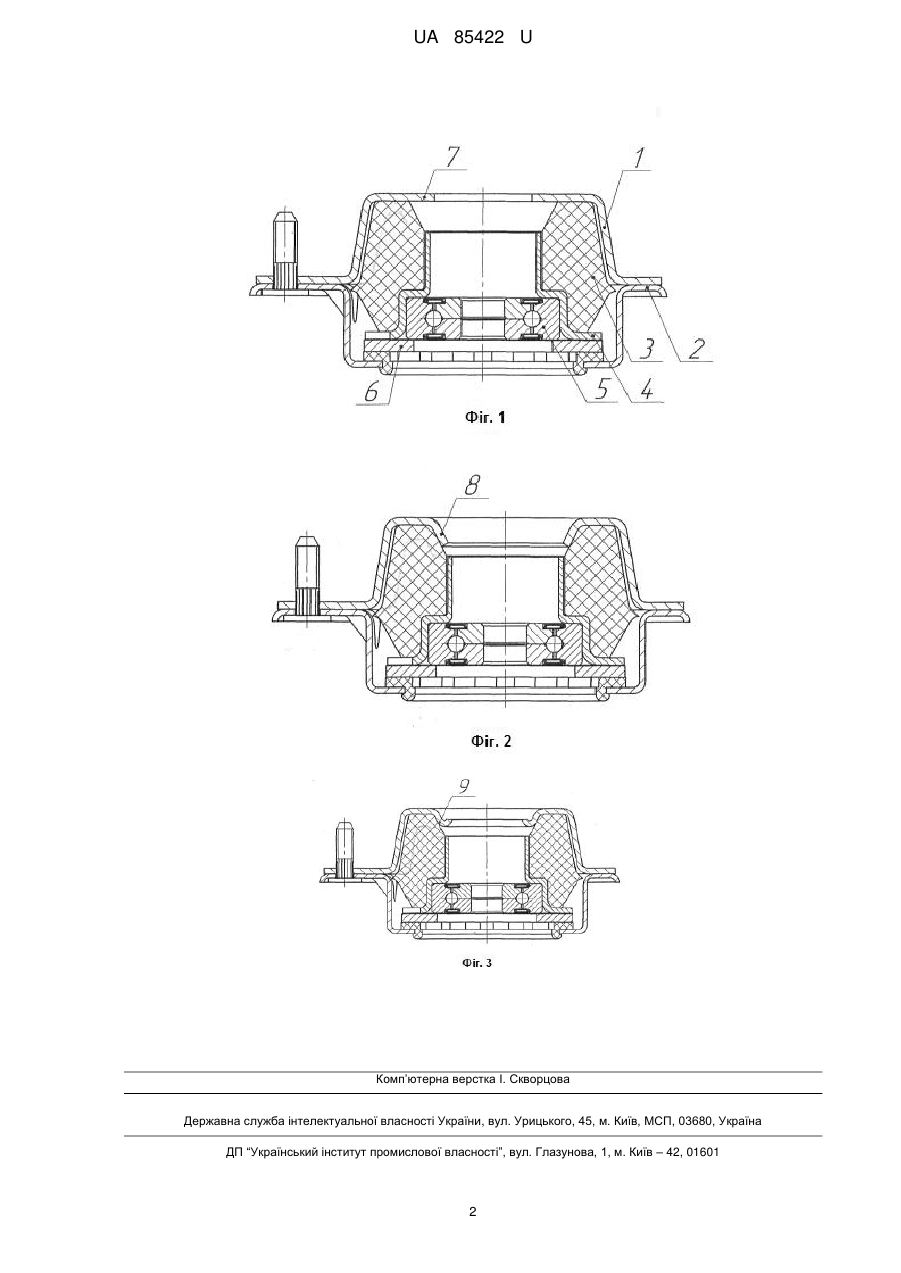

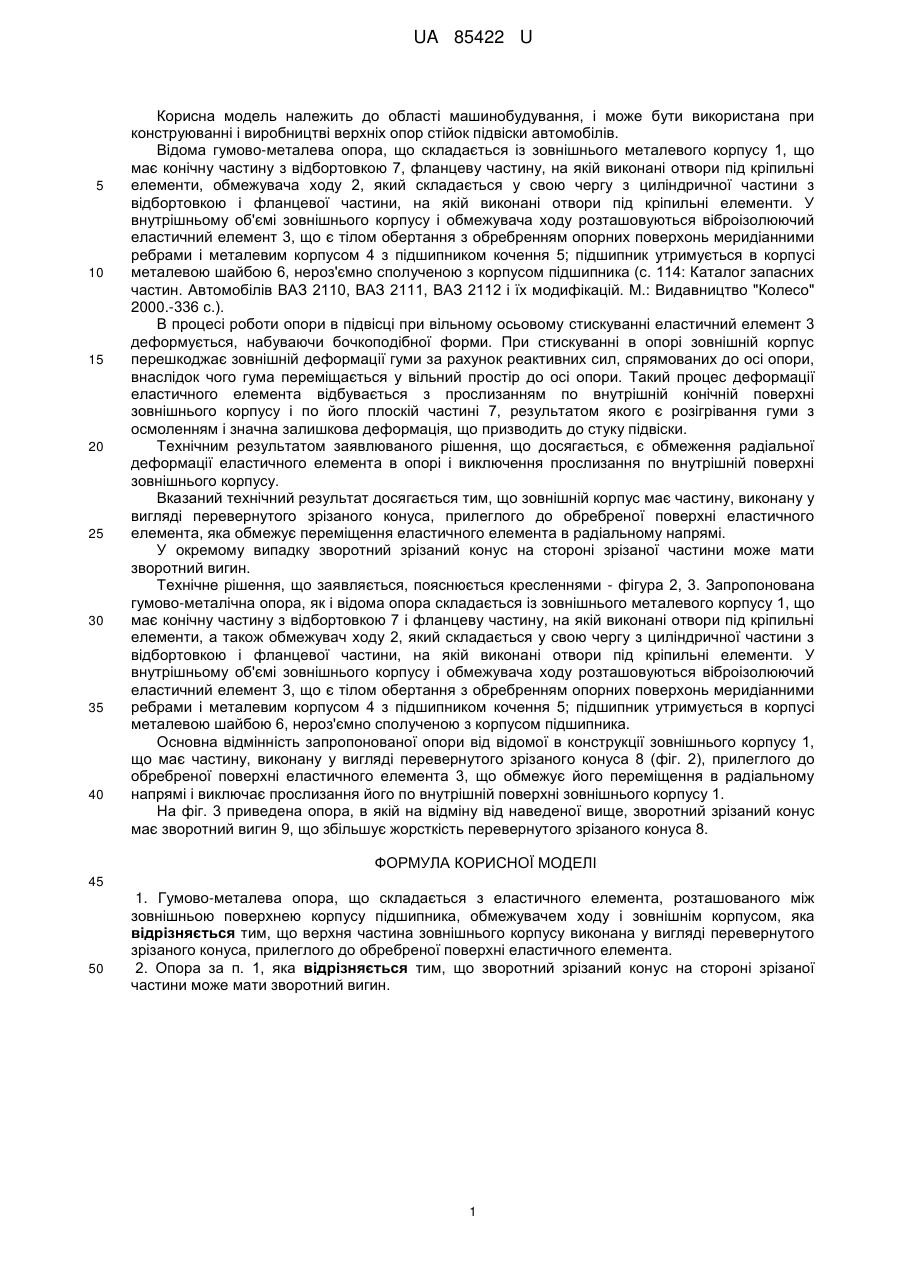

Реферат: UA 85422 U UA 85422 U 5 10 15 20 25 30 35 40 Корисна модель належить до області машинобудування, і може бути використана при конструюванні і виробництві верхніх опор стійок підвіски автомобілів. Відома гумово-металева опора, що складається із зовнішнього металевого корпусу 1, що має конічну частину з відбортовкою 7, фланцеву частину, на якій виконані отвори під кріпильні елементи, обмежувача ходу 2, який складається у свою чергу з циліндричної частини з відбортовкою і фланцевої частини, на якій виконані отвори під кріпильні елементи. У внутрішньому об'ємі зовнішнього корпусу і обмежувача ходу розташовуються віброізолюючий еластичний елемент 3, що є тілом обертання з обребренням опорних поверхонь меридіанними ребрами і металевим корпусом 4 з підшипником кочення 5; підшипник утримується в корпусі металевою шайбою 6, нероз'ємно сполученою з корпусом підшипника (с. 114: Каталог запасних частин. Автомобілів ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 і їх модифікацій. М.: Видавництво "Колесо" 2000.-336 с.). В процесі роботи опори в підвісці при вільному осьовому стискуванні еластичний елемент 3 деформується, набуваючи бочкоподібної форми. При стискуванні в опорі зовнішній корпус перешкоджає зовнішній деформації гуми за рахунок реактивних сил, спрямованих до осі опори, внаслідок чого гума переміщається у вільний простір до осі опори. Такий процес деформації еластичного елемента відбувається з прослизанням по внутрішній конічній поверхні зовнішнього корпусу і по його плоскій частині 7, результатом якого є розігрівання гуми з осмоленням і значна залишкова деформація, що призводить до стуку підвіски. Технічним результатом заявлюваного рішення, що досягається, є обмеження радіальної деформації еластичного елемента в опорі і виключення прослизання по внутрішній поверхні зовнішнього корпусу. Вказаний технічний результат досягається тим, що зовнішній корпус має частину, виконану у вигляді перевернутого зрізаного конуса, прилеглого до обребреної поверхні еластичного елемента, яка обмежує переміщення еластичного елемента в радіальному напрямі. У окремому випадку зворотний зрізаний конус на стороні зрізаної частини може мати зворотний вигин. Технічне рішення, що заявляється, пояснюється кресленнями - фігура 2, 3. Запропонована гумово-металічна опора, як і відома опора складається із зовнішнього металевого корпусу 1, що має конічну частину з відбортовкою 7 і фланцеву частину, на якій виконані отвори під кріпильні елементи, а також обмежувач ходу 2, який складається у свою чергу з циліндричної частини з відбортовкою і фланцевої частини, на якій виконані отвори під кріпильні елементи. У внутрішньому об'ємі зовнішнього корпусу і обмежувача ходу розташовуються віброізолюючий еластичний елемент 3, що є тілом обертання з обребренням опорних поверхонь меридіанними ребрами і металевим корпусом 4 з підшипником кочення 5; підшипник утримується в корпусі металевою шайбою 6, нероз'ємно сполученою з корпусом підшипника. Основна відмінність запропонованої опори від відомої в конструкції зовнішнього корпусу 1, що має частину, виконану у вигляді перевернутого зрізаного конуса 8 (фіг. 2), прилеглого до обребреної поверхні еластичного елемента 3, що обмежує його переміщення в радіальному напрямі і виключає прослизання його по внутрішній поверхні зовнішнього корпусу 1. На фіг. 3 приведена опора, в якій на відміну від наведеної вище, зворотний зрізаний конус має зворотний вигин 9, що збільшує жорсткість перевернутого зрізаного конуса 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Гумово-металева опора, що складається з еластичного елемента, розташованого між зовнішньою поверхнею корпусу підшипника, обмежувачем ходу і зовнішнім корпусом, яка відрізняється тим, що верхня частина зовнішнього корпусу виконана у вигляді перевернутого зрізаного конуса, прилеглого до обребреної поверхні еластичного елемента. 2. Опора за п. 1, яка відрізняється тим, що зворотний зрізаний конус на стороні зрізаної частини може мати зворотний вигин. 1 UA 85422 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
