Рухомий тренажер для відпрацювання елементів рукопашного бою “ртр рб”

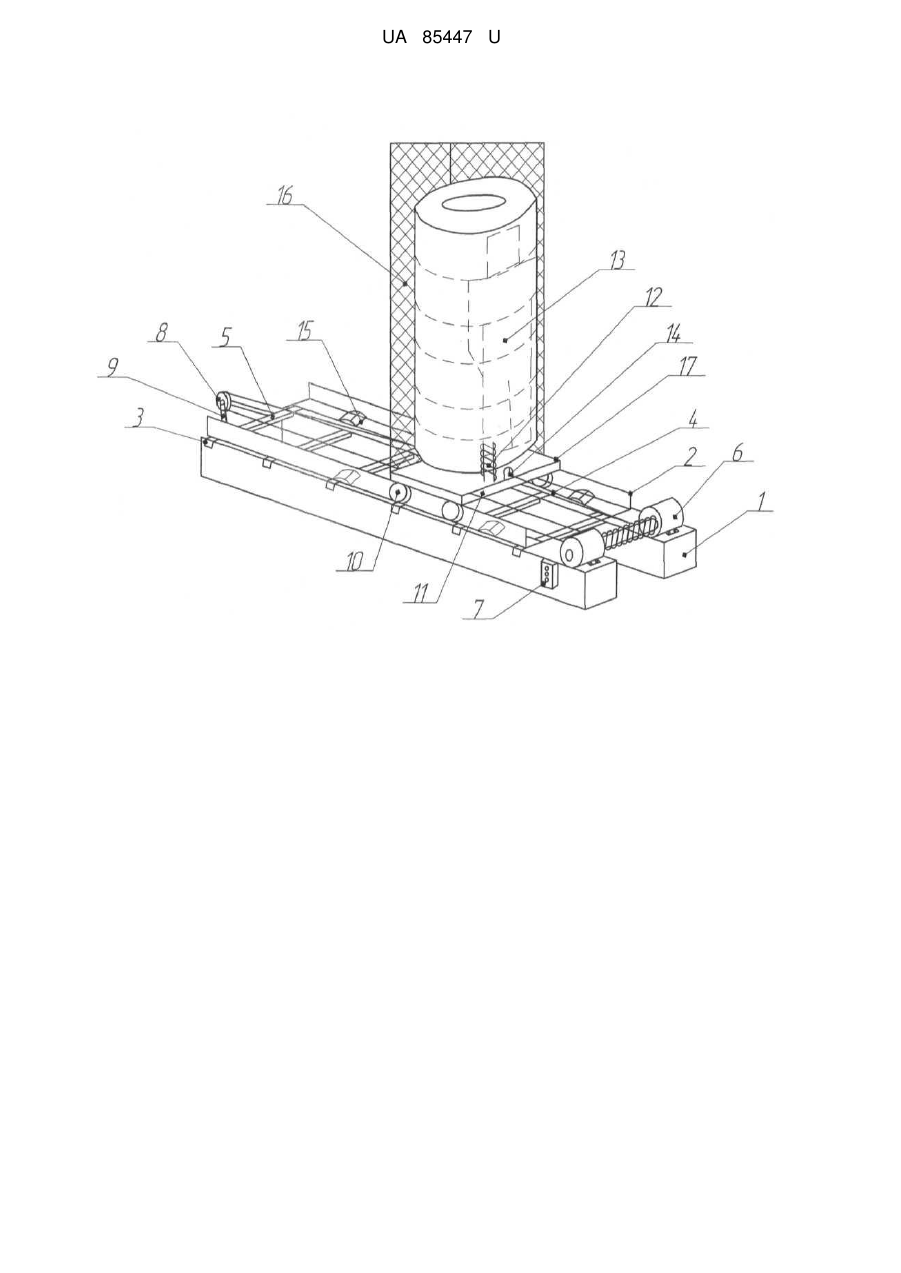

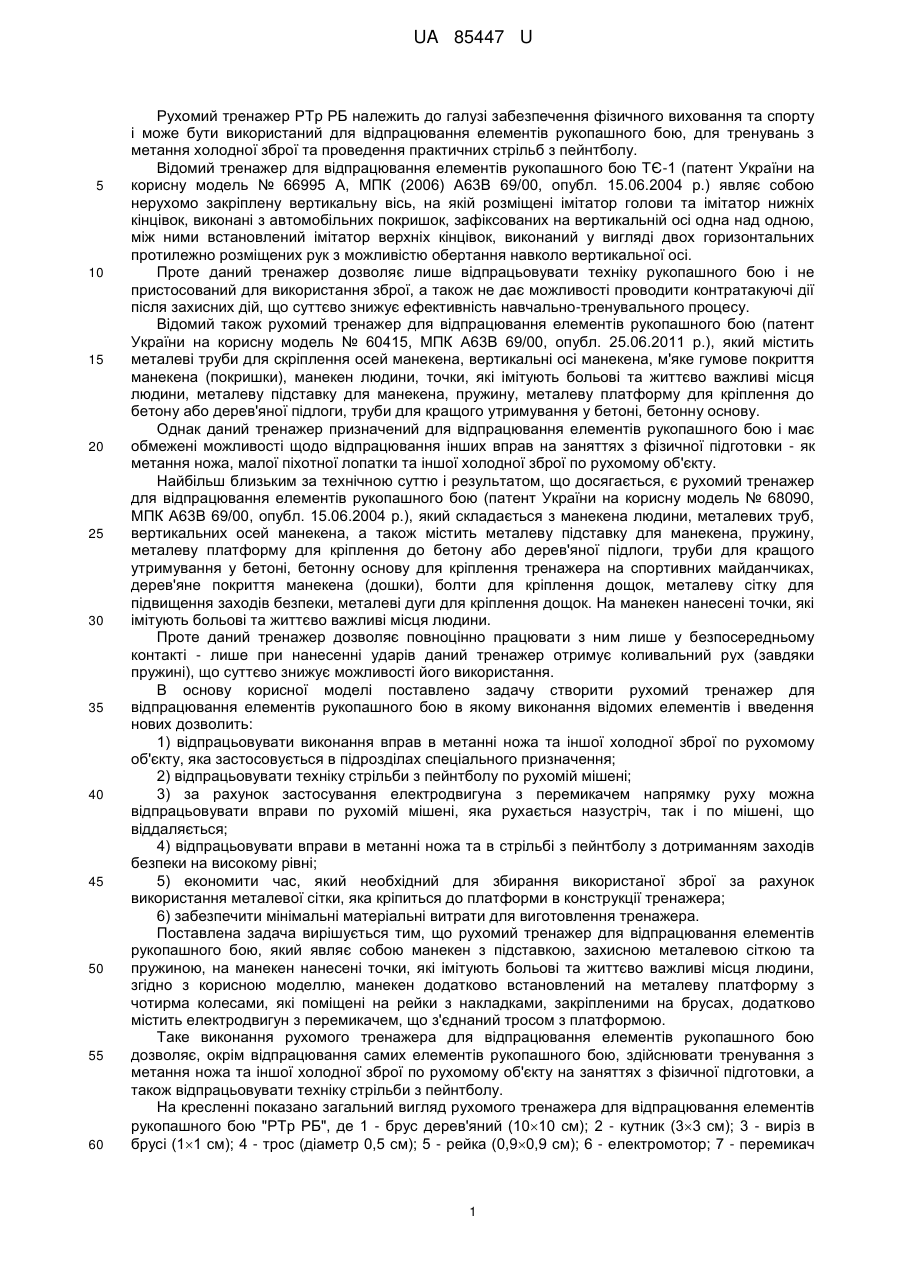

Реферат: UA 85447 U UA 85447 U 5 10 15 20 25 30 35 40 45 50 55 60 Рухомий тренажер РТр РБ належить до галузі забезпечення фізичного виховання та спорту і може бути використаний для відпрацювання елементів рукопашного бою, для тренувань з метання холодної зброї та проведення практичних стрільб з пейнтболу. Відомий тренажер для відпрацювання елементів рукопашного бою ТЄ-1 (патент України на корисну модель № 66995 А, МПК (2006) А63В 69/00, опубл. 15.06.2004 p.) являє собою нерухомо закріплену вертикальну вісь, на якій розміщені імітатор голови та імітатор нижніх кінцівок, виконані з автомобільних покришок, зафіксованих на вертикальній осі одна над одною, між ними встановлений імітатор верхніх кінцівок, виконаний у вигляді двох горизонтальних протилежно розміщених рук з можливістю обертання навколо вертикальної осі. Проте даний тренажер дозволяє лише відпрацьовувати техніку рукопашного бою і не пристосований для використання зброї, а також не дає можливості проводити контратакуючі дії після захисних дій, що суттєво знижує ефективність навчально-тренувального процесу. Відомий також рухомий тренажер для відпрацювання елементів рукопашного бою (патент України на корисну модель № 60415, МПК А63В 69/00, опубл. 25.06.2011 p.), який містить металеві труби для скріплення осей манекена, вертикальні осі манекена, м'яке гумове покриття манекена (покришки), манекен людини, точки, які імітують больові та життєво важливі місця людини, металеву підставку для манекена, пружину, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для кращого утримування у бетоні, бетонну основу. Однак даний тренажер призначений для відпрацювання елементів рукопашного бою і має обмежені можливості щодо відпрацювання інших вправ на заняттях з фізичної підготовки - як метання ножа, малої піхотної лопатки та іншої холодної зброї по рухомому об'єкту. Найбільш близьким за технічною суттю і результатом, що досягається, є рухомий тренажер для відпрацювання елементів рукопашного бою (патент України на корисну модель № 68090, МПК А63В 69/00, опубл. 15.06.2004 p.), який складається з манекена людини, металевих труб, вертикальних осей манекена, а також містить металеву підставку для манекена, пружину, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для кращого утримування у бетоні, бетонну основу для кріплення тренажера на спортивних майданчиках, дерев'яне покриття манекена (дошки), болти для кріплення дощок, металеву сітку для підвищення заходів безпеки, металеві дуги для кріплення дощок. На манекен нанесені точки, які імітують больові та життєво важливі місця людини. Проте даний тренажер дозволяє повноцінно працювати з ним лише у безпосередньому контакті - лише при нанесенні ударів даний тренажер отримує коливальний рух (завдяки пружині), що суттєво знижує можливості його використання. В основу корисної моделі поставлено задачу створити рухомий тренажер для відпрацювання елементів рукопашного бою в якому виконання відомих елементів і введення нових дозволить: 1) відпрацьовувати виконання вправ в метанні ножа та іншої холодної зброї по рухомому об'єкту, яка застосовується в підрозділах спеціального призначення; 2) відпрацьовувати техніку стрільби з пейнтболу по рухомій мішені; 3) за рахунок застосування електродвигуна з перемикачем напрямку руху можна відпрацьовувати вправи по рухомій мішені, яка рухається назустріч, так і по мішені, що віддаляється; 4) відпрацьовувати вправи в метанні ножа та в стрільбі з пейнтболу з дотриманням заходів безпеки на високому рівні; 5) економити час, який необхідний для збирання використаної зброї за рахунок використання металевої сітки, яка кріпиться до платформи в конструкції тренажера; 6) забезпечити мінімальні матеріальні витрати для виготовлення тренажера. Поставлена задача вирішується тим, що рухомий тренажер для відпрацювання елементів рукопашного бою, який являє собою манекен з підставкою, захисною металевою сіткою та пружиною, на манекен нанесені точки, які імітують больові та життєво важливі місця людини, згідно з корисною моделлю, манекен додатково встановлений на металеву платформу з чотирма колесами, які поміщені на рейки з накладками, закріпленими на брусах, додатково містить електродвигун з перемикачем, що з'єднаний тросом з платформою. Таке виконання рухомого тренажера для відпрацювання елементів рукопашного бою дозволяє, окрім відпрацювання самих елементів рукопашного бою, здійснювати тренування з метання ножа та іншої холодної зброї по рухомому об'єкту на заняттях з фізичної підготовки, а також відпрацьовувати техніку стрільби з пейнтболу. На кресленні показано загальний вигляд рухомого тренажера для відпрацювання елементів рукопашного бою "РТр РБ", де 1 - брус дерев'яний (1010 см); 2 - кутник (33 см); 3 - виріз в брусі (11 см); 4 - трос (діаметр 0,5 см); 5 - рейка (0,90,9 см); 6 - електромотор; 7 - перемикач 1 UA 85447 U 5 10 15 напрямку руху мотора; 8 - ролик; 9 - кріплення ролика до рейки; 10 - колеса (4 підшипники діаметром 4 см); 11 - вісь між колесами (2 шт.); 12 - пружина; 13 - манекен; 14 - отвір для кріплення тросу; 15 - накладка; 16 - металева сітка; 17 - металева платформа з бортиком; 18 кріплення вісі до платформи. Рухомий тренажер для відпрацювання елементів рукопашного бою "РТр РБ" працює так: в процесі навчання (тренування) той, хто навчається (тренується), виходить на вихідне положення для виконання вправи. Викладач приводить в дію електромотор (б) з перемикачем (5). За рахунок перемикача напрямку руху електромотор рухає тренажер через трос (4) в заданих напрямках. Тренажер починає рухатись по рейках (кутник) (2) з накладками (15). За рахунок асиметричного розміщення накладок на рейках, платформа (17) з манекеном (13) на колесах (10), проходячи через них, розгойдує манекен за допомогою пружини (12). В результаті таких коливальних рухів складається враження біжучого назустріч або об'єкта, що віддаляється. За рахунок металевої сітки (16), яка закріплена позаду конструкції тренажера, забезпечується мінімальне падіння зброї на поверхню площадки, що дозволить менше часу витрачати на її збір та збільшити пропускну спроможність на занятті. Також рухомий тренажер застосовують під час тренування та проведення практичних стрільб з пейнтболу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Рухомий тренажер для відпрацювання елементів рукопашного бою, що являє собою манекен з підставкою, захисною металевою сіткою та пружиною, на манекен нанесені точки, які імітують больові та життєво важливі місця людини, який відрізняється тим, що манекен додатково встановлений на металеву платформу з чотирма колесами, яка поміщена на рейки з накладками, закріпленими на брусах, додатково містить електродвигун з перемикачем, що з'єднаний тросом з платформою. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
