Спосіб закладки датчиків температури у тілі твердого неізотермічного об’єкта

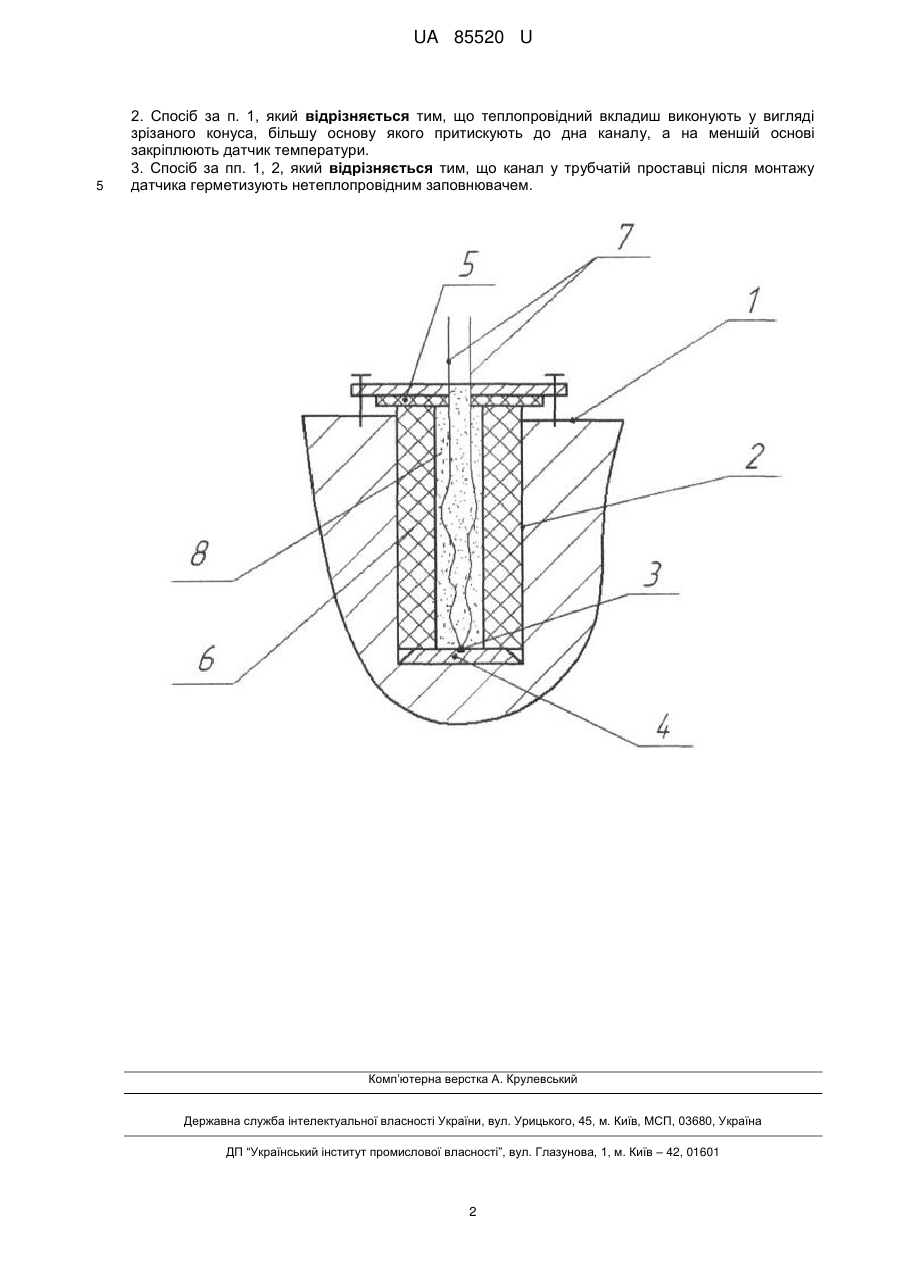

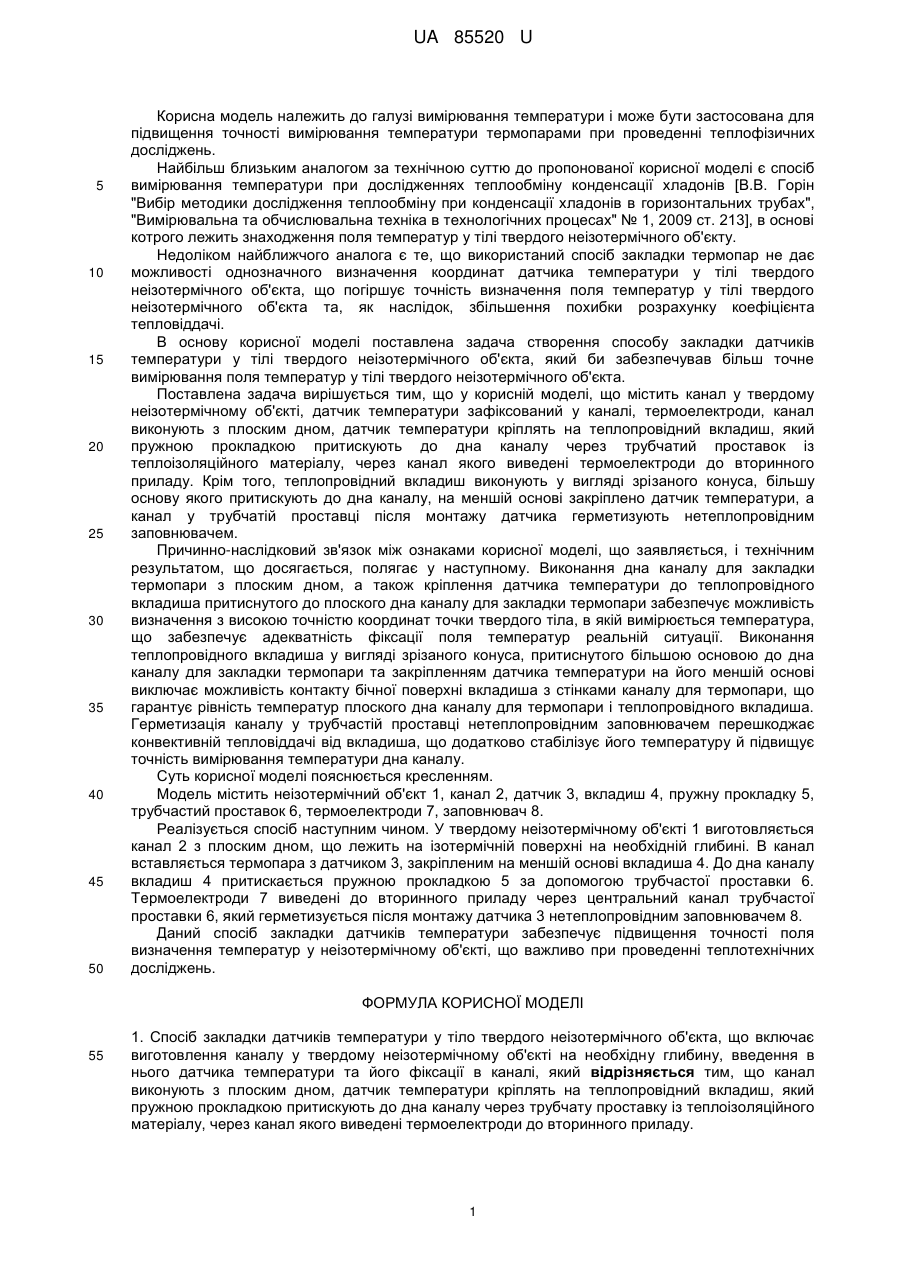

Реферат: Спосіб закладки датчиків температури у тіло твердого неізотермічного об'єкта включає виготовлення каналу у твердому неізотермічному об'єкті на необхідну глибину, введення в нього датчика температури та його фіксації в каналі. Канал виконують з плоским дном, датчик температури кріплять на теплопровідний вкладиш, який пружною прокладкою притискують до дна каналу через трубчату проставку із теплоізоляційного матеріалу, через канал якого виведені термоелектроди до вторинного приладу. UA 85520 U (54) СПОСІБ ЗАКЛАДКИ ДАТЧИКІВ ТЕМПЕРАТУРИ У ТІЛІ ТВЕРДОГО НЕІЗОТЕРМІЧНОГО ОБ'ЄКТА UA 85520 U UA 85520 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі вимірювання температури і може бути застосована для підвищення точності вимірювання температури термопарами при проведенні теплофізичних досліджень. Найбільш близьким аналогом за технічною суттю до пропонованої корисної моделі є спосіб вимірювання температури при дослідженнях теплообміну конденсації хладонів [В.В. Горін "Вибір методики дослідження теплообміну при конденсації хладонів в горизонтальних трубах", "Вимірювальна та обчислювальна техніка в технологічних процесах" № 1, 2009 ст. 213], в основі котрого лежить знаходження поля температур у тілі твердого неізотермічного об'єкту. Недоліком найближчого аналога є те, що використаний спосіб закладки термопар не дає можливості однозначного визначення координат датчика температури у тілі твердого неізотермічного об'єкта, що погіршує точність визначення поля температур у тілі твердого неізотермічного об'єкта та, як наслідок, збільшення похибки розрахунку коефіцієнта тепловіддачі. В основу корисної моделі поставлена задача створення способу закладки датчиків температури у тілі твердого неізотермічного об'єкта, який би забезпечував більш точне вимірювання поля температур у тілі твердого неізотермічного об'єкта. Поставлена задача вирішується тим, що у корисній моделі, що містить канал у твердому неізотермічному об'єкті, датчик температури зафіксований у каналі, термоелектроди, канал виконують з плоским дном, датчик температури кріплять на теплопровідний вкладиш, який пружною прокладкою притискують до дна каналу через трубчатий проставок із теплоізоляційного матеріалу, через канал якого виведені термоелектроди до вторинного приладу. Крім того, теплопровідний вкладиш виконують у вигляді зрізаного конуса, більшу основу якого притискують до дна каналу, на меншій основі закріплено датчик температури, а канал у трубчатій проставці після монтажу датчика герметизують нетеплопровідним заповнювачем. Причинно-наслідковий зв'язок між ознаками корисної моделі, що заявляється, і технічним результатом, що досягається, полягає у наступному. Виконання дна каналу для закладки термопари з плоским дном, а також кріплення датчика температури до теплопровідного вкладиша притиснутого до плоского дна каналу для закладки термопари забезпечує можливість визначення з високою точністю координат точки твердого тіла, в якій вимірюється температура, що забезпечує адекватність фіксації поля температур реальній ситуації. Виконання теплопровідного вкладиша у вигляді зрізаного конуса, притиснутого більшою основою до дна каналу для закладки термопари та закріпленням датчика температури на його меншій основі виключає можливість контакту бічної поверхні вкладиша з стінками каналу для термопари, що гарантує рівність температур плоского дна каналу для термопари і теплопровідного вкладиша. Герметизація каналу у трубчастій проставці нетеплопровідним заповнювачем перешкоджає конвективній тепловіддачі від вкладиша, що додатково стабілізує його температуру й підвищує точність вимірювання температури дна каналу. Суть корисної моделі пояснюється кресленням. Модель містить неізотермічний об'єкт 1, канал 2, датчик 3, вкладиш 4, пружну прокладку 5, трубчастий проставок 6, термоелектроди 7, заповнювач 8. Реалізується спосіб наступним чином. У твердому неізотермічному об'єкті 1 виготовляється канал 2 з плоским дном, що лежить на ізотермічній поверхні на необхідній глибині. В канал вставляється термопара з датчиком 3, закріпленим на меншій основі вкладиша 4. До дна каналу вкладиш 4 притискається пружною прокладкою 5 за допомогою трубчастої проставки 6. Термоелектроди 7 виведені до вторинного приладу через центральний канал трубчастої проставки 6, який герметизується після монтажу датчика 3 нетеплопровідним заповнювачем 8. Даний спосіб закладки датчиків температури забезпечує підвищення точності поля визначення температур у неізотермічному об'єкті, що важливо при проведенні теплотехнічних досліджень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Спосіб закладки датчиків температури у тіло твердого неізотермічного об'єкта, що включає виготовлення каналу у твердому неізотермічному об'єкті на необхідну глибину, введення в нього датчика температури та його фіксації в каналі, який відрізняється тим, що канал виконують з плоским дном, датчик температури кріплять на теплопровідний вкладиш, який пружною прокладкою притискують до дна каналу через трубчату проставку із теплоізоляційного матеріалу, через канал якого виведені термоелектроди до вторинного приладу. 1 UA 85520 U 5 2. Спосіб за п. 1, який відрізняється тим, що теплопровідний вкладиш виконують у вигляді зрізаного конуса, більшу основу якого притискують до дна каналу, а на меншій основі закріплюють датчик температури. 3. Спосіб за пп. 1, 2, який відрізняється тим, що канал у трубчатій проставці після монтажу датчика герметизують нетеплопровідним заповнювачем. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
