Завантажити PDF файл.

Формула / Реферат

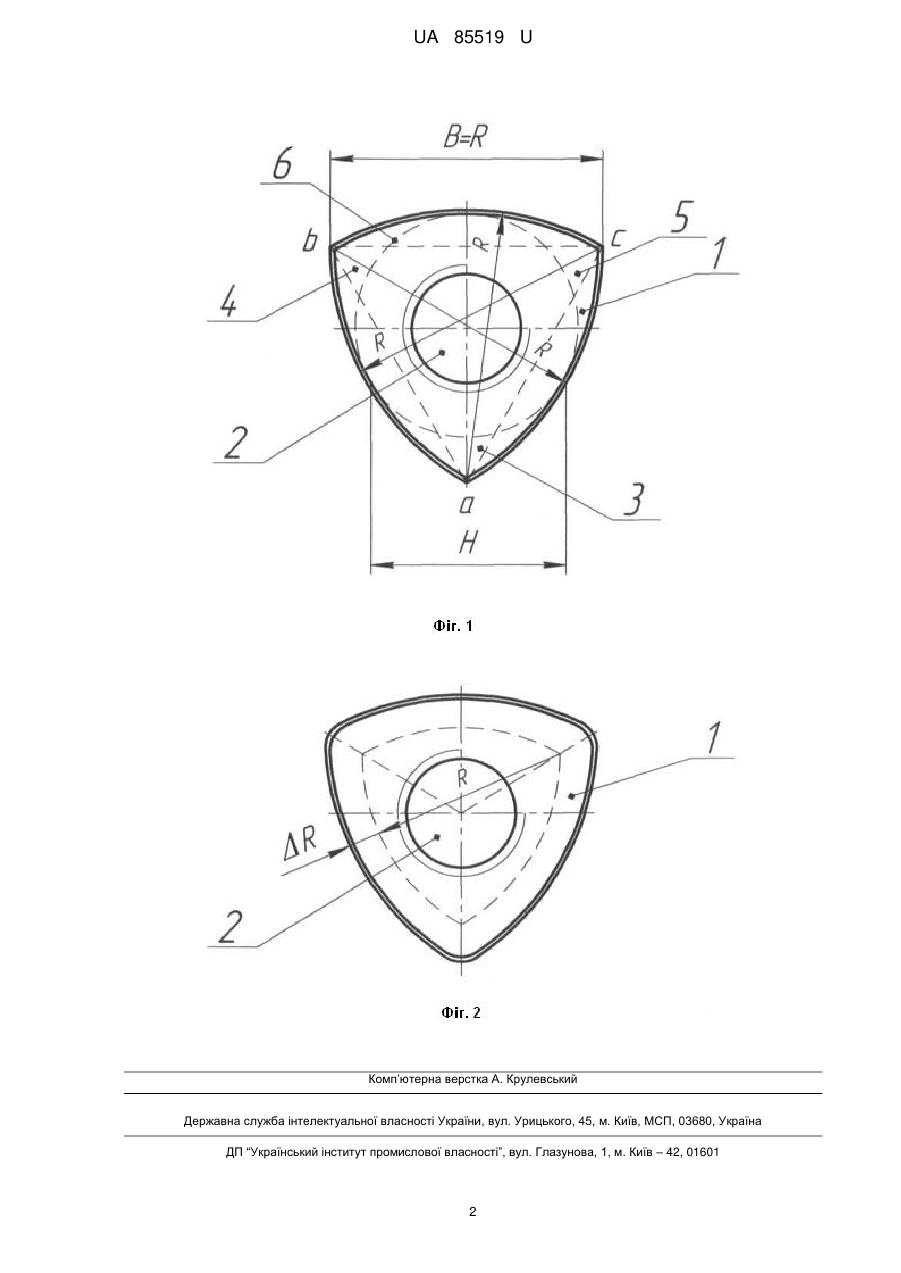

Шліцьова гайка, що містить корпус з рівномірно розташованими по колу зовнішніми шліцами і центральним різьбовим отвором, яка відрізняється тим, що зовнішня поверхня корпусу в поперечному перерізі має форму трикутника Рело або його еквідістанти.

Текст

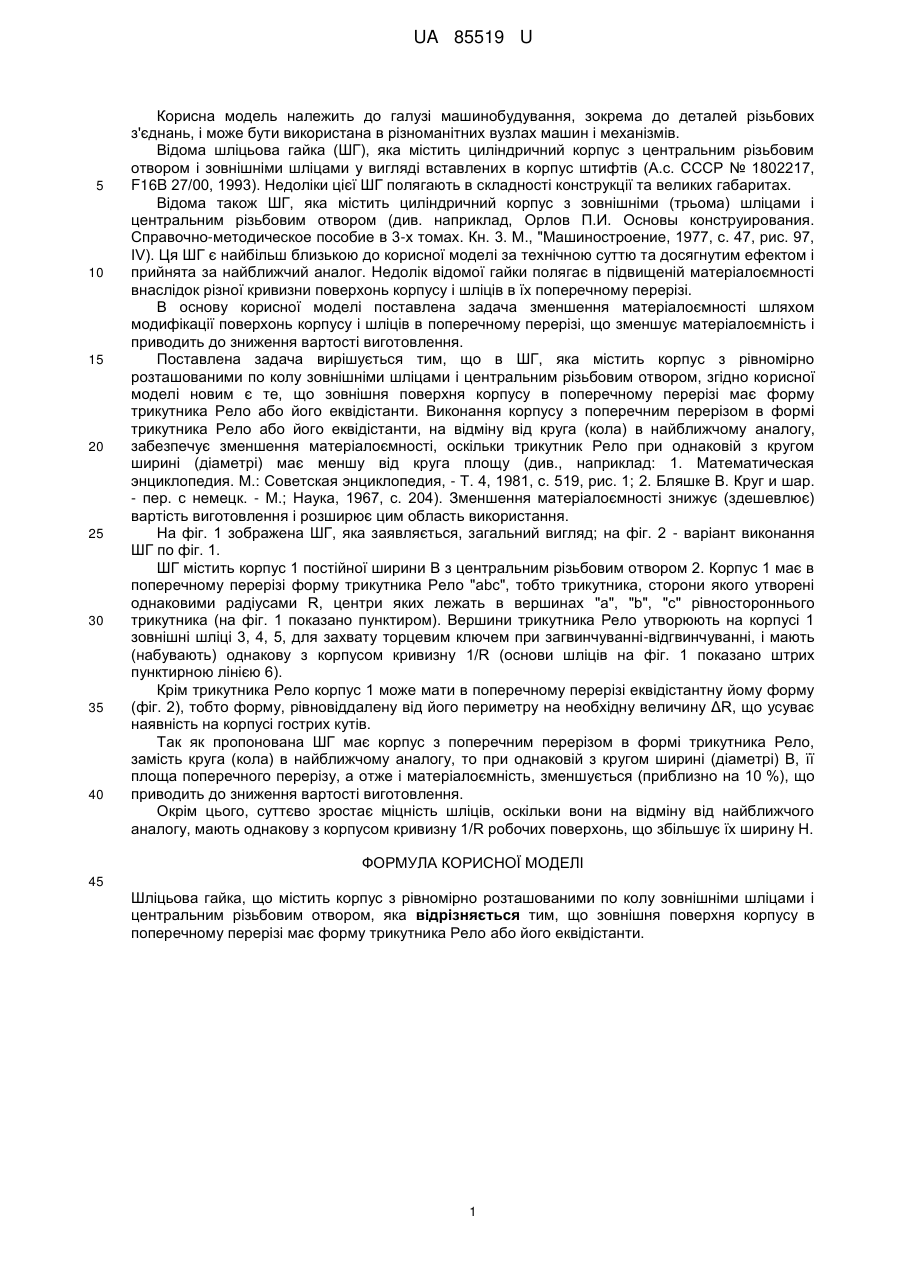

Реферат: UA 85519 U UA 85519 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування, зокрема до деталей різьбових з'єднань, і може бути використана в різноманітних вузлах машин і механізмів. Відома шліцьова гайка (ШГ), яка містить циліндричний корпус з центральним різьбовим отвором і зовнішніми шліцами у вигляді вставлених в корпус штифтів (А.с. СССР № 1802217, F16B 27/00, 1993). Недоліки цієї ШГ полягають в складності конструкції та великих габаритах. Відома також ШГ, яка містить циліндричний корпус з зовнішніми (трьома) шліцами і центральним різьбовим отвором (див. наприклад, Орлов П.И. Основы конструирования. Справочно-методическое пособие в 3-х томах. Кн. 3. М., "Машиностроение, 1977, с. 47, рис. 97, IV). Ця ШГ є найбільш близькою до корисної моделі за технічною суттю та досягнутим ефектом і прийнята за найближчий аналог. Недолік відомої гайки полягає в підвищеній матеріалоємності внаслідок різної кривизни поверхонь корпусу і шліців в їх поперечному перерізі. В основу корисної моделі поставлена задача зменшення матеріалоємності шляхом модифікації поверхонь корпусу і шліців в поперечному перерізі, що зменшує матеріалоємність і приводить до зниження вартості виготовлення. Поставлена задача вирішується тим, що в ШГ, яка містить корпус з рівномірно розташованими по колу зовнішніми шліцами і центральним різьбовим отвором, згідно корисної моделі новим є те, що зовнішня поверхня корпусу в поперечному перерізі має форму трикутника Рело або його еквідістанти. Виконання корпусу з поперечним перерізом в формі трикутника Рело або його еквідістанти, на відміну від круга (кола) в найближчому аналогу, забезпечує зменшення матеріалоємності, оскільки трикутник Рело при однаковій з кругом ширині (діаметрі) має меншу від круга площу (див., наприклад: 1. Математическая энциклопедия. М.: Советская энциклопедия, - Т. 4, 1981, с. 519, рис. 1; 2. Бляшке В. Круг и шар. - пер. с немецк. - М.; Наука, 1967, с. 204). Зменшення матеріалоємності знижує (здешевлює) вартість виготовлення і розширює цим область використання. На фіг. 1 зображена ШГ, яка заявляється, загальний вигляд; на фіг. 2 - варіант виконання ШГ по фіг. 1. ШГ містить корпус 1 постійної ширини В з центральним різьбовим отвором 2. Корпус 1 має в поперечному перерізі форму трикутника Рело "abc", тобто трикутника, сторони якого утворені однаковими радіусами R, центри яких лежать в вершинах "а", "b", "с" рівностороннього трикутника (на фіг. 1 показано пунктиром). Вершини трикутника Рело утворюють на корпусі 1 зовнішні шліці 3, 4, 5, для захвату торцевим ключем при загвинчуванні-відгвинчуванні, і мають (набувають) однакову з корпусом кривизну 1/R (основи шліців на фіг. 1 показано штрих пунктирною лінією 6). Крім трикутника Рело корпус 1 може мати в поперечному перерізі еквідістантну йому форму (фіг. 2), тобто форму, рівновіддалену від його периметру на необхідну величину ΔR, що усуває наявність на корпусі гострих кутів. Так як пропонована ШГ має корпус з поперечним перерізом в формі трикутника Рело, замість круга (кола) в найближчому аналогу, то при однаковій з кругом ширині (діаметрі) В, її площа поперечного перерізу, а отже і матеріалоємність, зменшується (приблизно на 10 %), що приводить до зниження вартості виготовлення. Окрім цього, суттєво зростає міцність шліців, оскільки вони на відміну від найближчого аналогу, мають однакову з корпусом кривизну 1/R робочих поверхонь, що збільшує їх ширину Н. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Шліцьова гайка, що містить корпус з рівномірно розташованими по колу зовнішніми шліцами і центральним різьбовим отвором, яка відрізняється тим, що зовнішня поверхня корпусу в поперечному перерізі має форму трикутника Рело або його еквідістанти. 1 UA 85519 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Tryvailo Mykhailo Semenovych, Mashkin Oleksandr Myhailovych

Автори російською

Тривайло Михаил Семенович, Машкин Александр Михайлович

МПК / Мітки

МПК: F16B 27/00

Мітки: гайка, шліцьова
