Камерний живильник пневмотранспортної установки

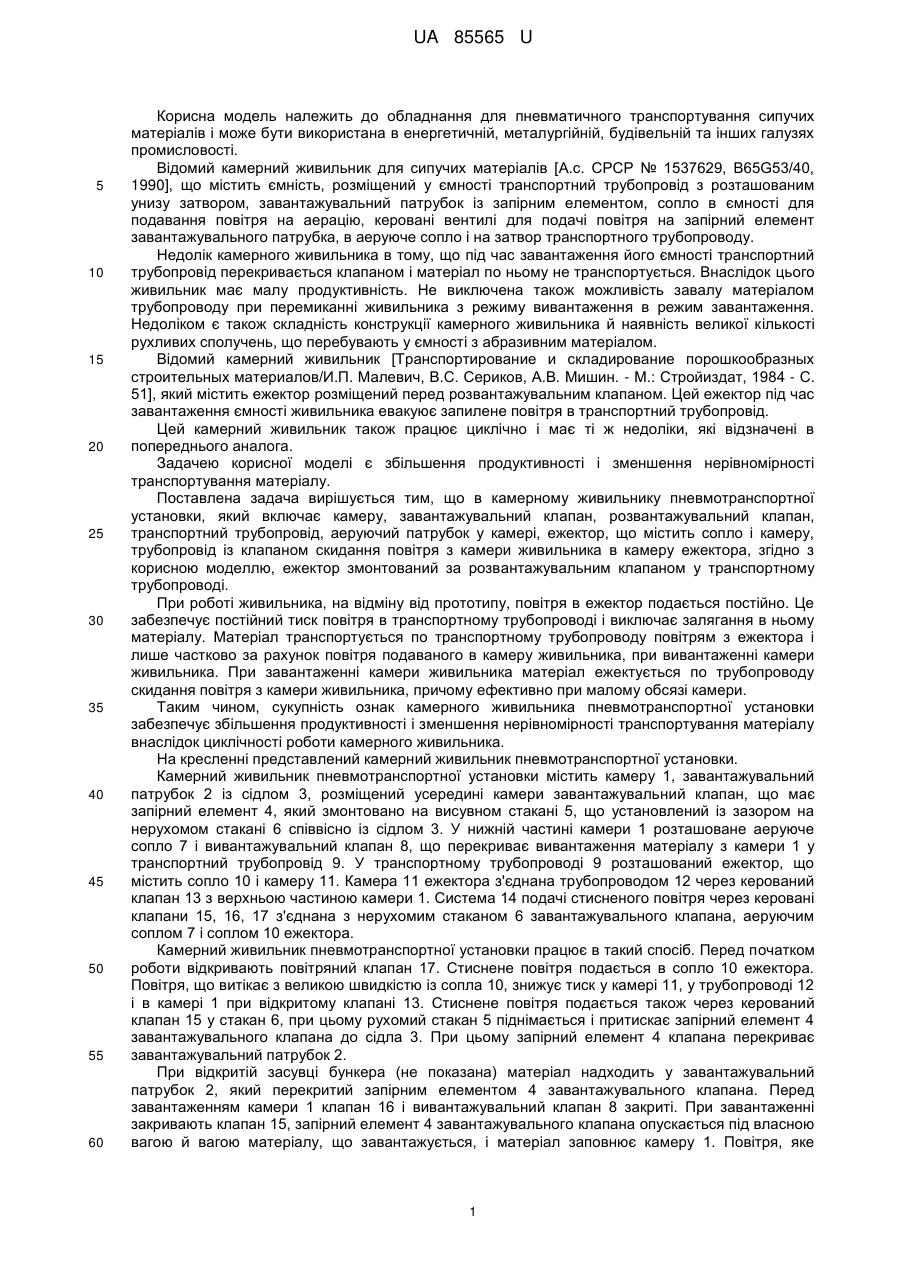

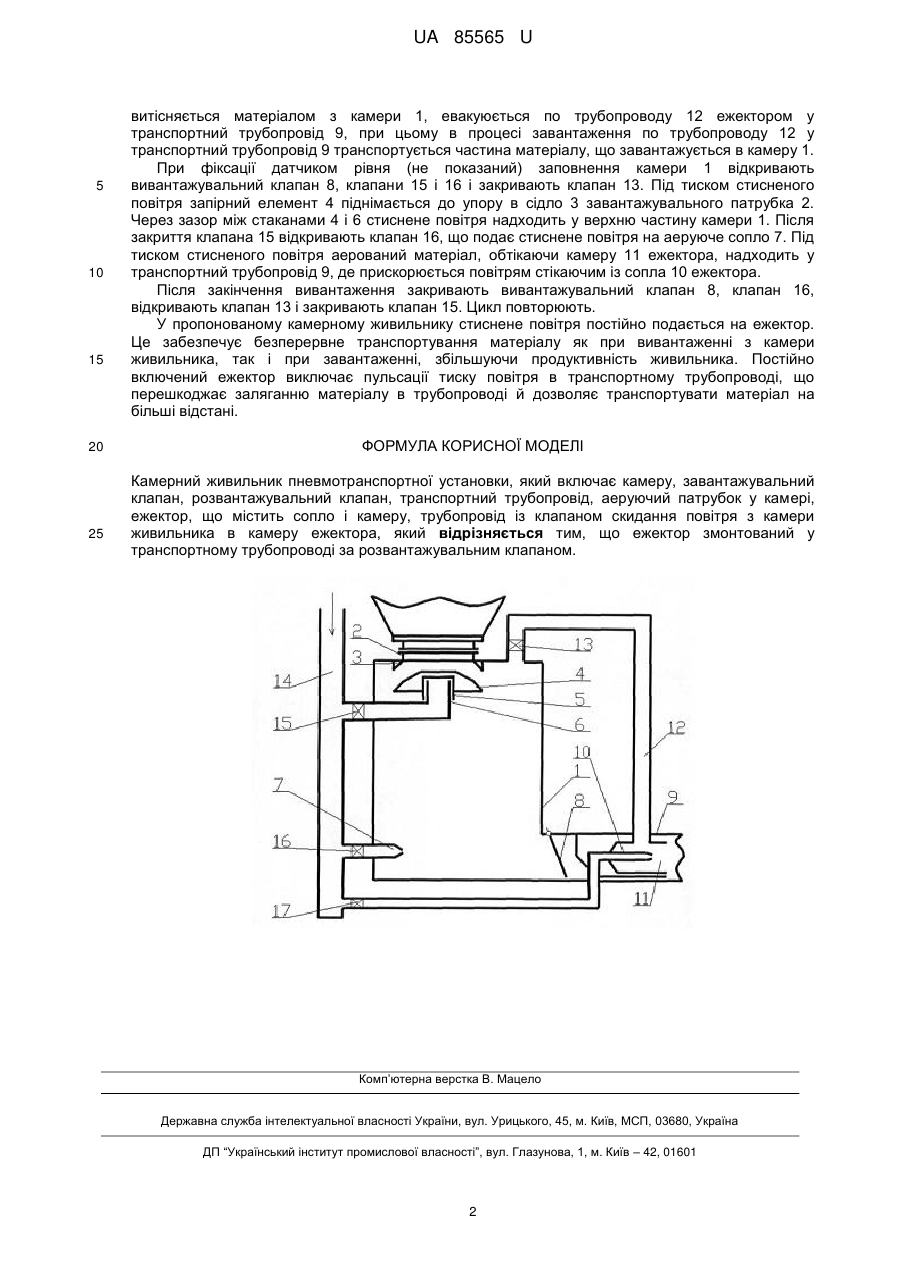

Реферат: Камерний живильник пневмотранспортної установки включає камеру, завантажувальний клапан, розвантажувальний клапан, транспортний трубопровід, аеруючий патрубок у камері, ежектор, що містить сопло і камеру, трубопровід із клапаном скидання повітря з камери живильника в камеру ежектора. Ежектор змонтований у транспортному трубопроводі за розвантажувальним клапаном. UA 85565 U (54) КАМЕРНИЙ ЖИВИЛЬНИК ПНЕВМОТРАНСПОРТНОЇ УСТАНОВКИ UA 85565 U UA 85565 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для пневматичного транспортування сипучих матеріалів і може бути використана в енергетичній, металургійній, будівельній та інших галузях промисловості. Відомий камерний живильник для сипучих матеріалів [А.с. СРСР № 1537629, B65G53/40, 1990], що містить ємність, розміщений у ємності транспортний трубопровід з розташованим унизу затвором, завантажувальний патрубок із запірним елементом, сопло в ємності для подавання повітря на аерацію, керовані вентилі для подачі повітря на запірний елемент завантажувального патрубка, в аеруюче сопло і на затвор транспортного трубопроводу. Недолік камерного живильника в тому, що під час завантаження його ємності транспортний трубопровід перекривається клапаном і матеріал по ньому не транспортується. Внаслідок цього живильник має малу продуктивність. Не виключена також можливість завалу матеріалом трубопроводу при перемиканні живильника з режиму вивантаження в режим завантаження. Недоліком є також складність конструкції камерного живильника й наявність великої кількості рухливих сполучень, що перебувають у ємності з абразивним матеріалом. Відомий камерний живильник [Транспортирование и складирование порошкообразных строительных материалов/И.П. Малевич, B.C. Сериков, А.В. Мишин. - М.: Стройиздат, 1984 - С. 51], який містить ежектор розміщений перед розвантажувальним клапаном. Цей ежектор під час завантаження ємності живильника евакуює запилене повітря в транспортний трубопровід. Цей камерний живильник також працює циклічно і має ті ж недоліки, які відзначені в попереднього аналога. Задачею корисної моделі є збільшення продуктивності і зменшення нерівномірності транспортування матеріалу. Поставлена задача вирішується тим, що в камерному живильнику пневмотранспортної установки, який включає камеру, завантажувальний клапан, розвантажувальний клапан, транспортний трубопровід, аеруючий патрубок у камері, ежектор, що містить сопло і камеру, трубопровід із клапаном скидання повітря з камери живильника в камеру ежектора, згідно з корисною моделлю, ежектор змонтований за розвантажувальним клапаном у транспортному трубопроводі. При роботі живильника, на відміну від прототипу, повітря в ежектор подається постійно. Це забезпечує постійний тиск повітря в транспортному трубопроводі і виключає залягання в ньому матеріалу. Матеріал транспортується по транспортному трубопроводу повітрям з ежектора і лише частково за рахунок повітря подаваного в камеру живильника, при вивантаженні камери живильника. При завантаженні камери живильника матеріал ежектується по трубопроводу скидання повітря з камери живильника, причому ефективно при малому обсязі камери. Таким чином, сукупність ознак камерного живильника пневмотранспортної установки забезпечує збільшення продуктивності і зменшення нерівномірності транспортування матеріалу внаслідок циклічності роботи камерного живильника. На кресленні представлений камерний живильник пневмотранспортної установки. Камерний живильник пневмотранспортної установки містить камеру 1, завантажувальний патрубок 2 із сідлом 3, розміщений усередині камери завантажувальний клапан, що має запірний елемент 4, який змонтовано на висувном стакані 5, що установлений із зазором на нерухомом стакані 6 співвісно із сідлом 3. У нижній частині камери 1 розташоване аеруюче сопло 7 і вивантажувальний клапан 8, що перекриває вивантаження матеріалу з камери 1 у транспортний трубопровід 9. У транспортному трубопроводі 9 розташований ежектор, що містить сопло 10 і камеру 11. Камера 11 ежектора з'єднана трубопроводом 12 через керований клапан 13 з верхньою частиною камери 1. Система 14 подачі стисненого повітря через керовані клапани 15, 16, 17 з'єднана з нерухомим стаканом 6 завантажувального клапана, аеруючим соплом 7 і соплом 10 ежектора. Камерний живильник пневмотранспортної установки працює в такий спосіб. Перед початком роботи відкривають повітряний клапан 17. Стиснене повітря подається в сопло 10 ежектора. Повітря, що витікає з великою швидкістю із сопла 10, знижує тиск у камері 11, у трубопроводі 12 і в камері 1 при відкритому клапані 13. Стиснене повітря подається також через керований клапан 15 у стакан 6, при цьому рухомий стакан 5 піднімається і притискає запірний елемент 4 завантажувального клапана до сідла 3. При цьому запірний елемент 4 клапана перекриває завантажувальний патрубок 2. При відкритій засувці бункера (не показана) матеріал надходить у завантажувальний патрубок 2, який перекритий запірним елементом 4 завантажувального клапана. Перед завантаженням камери 1 клапан 16 і вивантажувальний клапан 8 закриті. При завантаженні закривають клапан 15, запірний елемент 4 завантажувального клапана опускається під власною вагою й вагою матеріалу, що завантажується, і матеріал заповнює камеру 1. Повітря, яке 1 UA 85565 U 5 10 15 20 25 витісняється матеріалом з камери 1, евакуюється по трубопроводу 12 ежектором у транспортний трубопровід 9, при цьому в процесі завантаження по трубопроводу 12 у транспортний трубопровід 9 транспортується частина матеріалу, що завантажується в камеру 1. При фіксації датчиком рівня (не показаний) заповнення камери 1 відкривають вивантажувальний клапан 8, клапани 15 і 16 і закривають клапан 13. Під тиском стисненого повітря запірний елемент 4 піднімається до упору в сідло 3 завантажувального патрубка 2. Через зазор між стаканами 4 і 6 стиснене повітря надходить у верхню частину камери 1. Після закриття клапана 15 відкривають клапан 16, що подає стиснене повітря на аеруюче сопло 7. Під тиском стисненого повітря аерований матеріал, обтікаючи камеру 11 ежектора, надходить у транспортний трубопровід 9, де прискорюється повітрям стікаючим із сопла 10 ежектора. Після закінчення вивантаження закривають вивантажувальний клапан 8, клапан 16, відкривають клапан 13 і закривають клапан 15. Цикл повторюють. У пропонованому камерному живильнику стиснене повітря постійно подається на ежектор. Це забезпечує безперервне транспортування матеріалу як при вивантаженні з камери живильника, так і при завантаженні, збільшуючи продуктивність живильника. Постійно включений ежектор виключає пульсації тиску повітря в транспортному трубопроводі, що перешкоджає заляганню матеріалу в трубопроводі й дозволяє транспортувати матеріал на більші відстані. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Камерний живильник пневмотранспортної установки, який включає камеру, завантажувальний клапан, розвантажувальний клапан, транспортний трубопровід, аеруючий патрубок у камері, ежектор, що містить сопло і камеру, трубопровід із клапаном скидання повітря з камери живильника в камеру ежектора, який відрізняється тим, що ежектор змонтований у транспортному трубопроводі за розвантажувальним клапаном. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
