Шлюзовий затвор пневмотранспортної установки

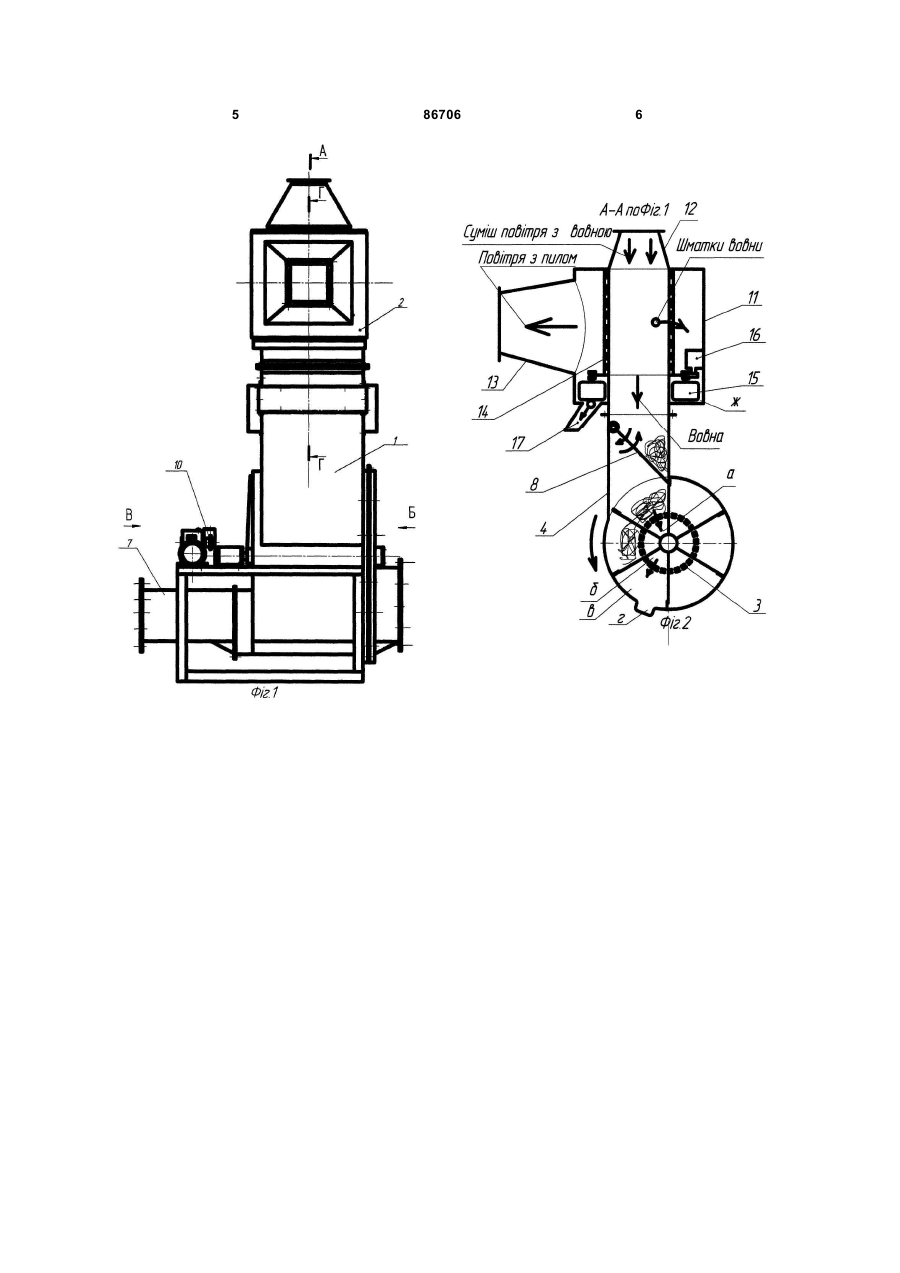

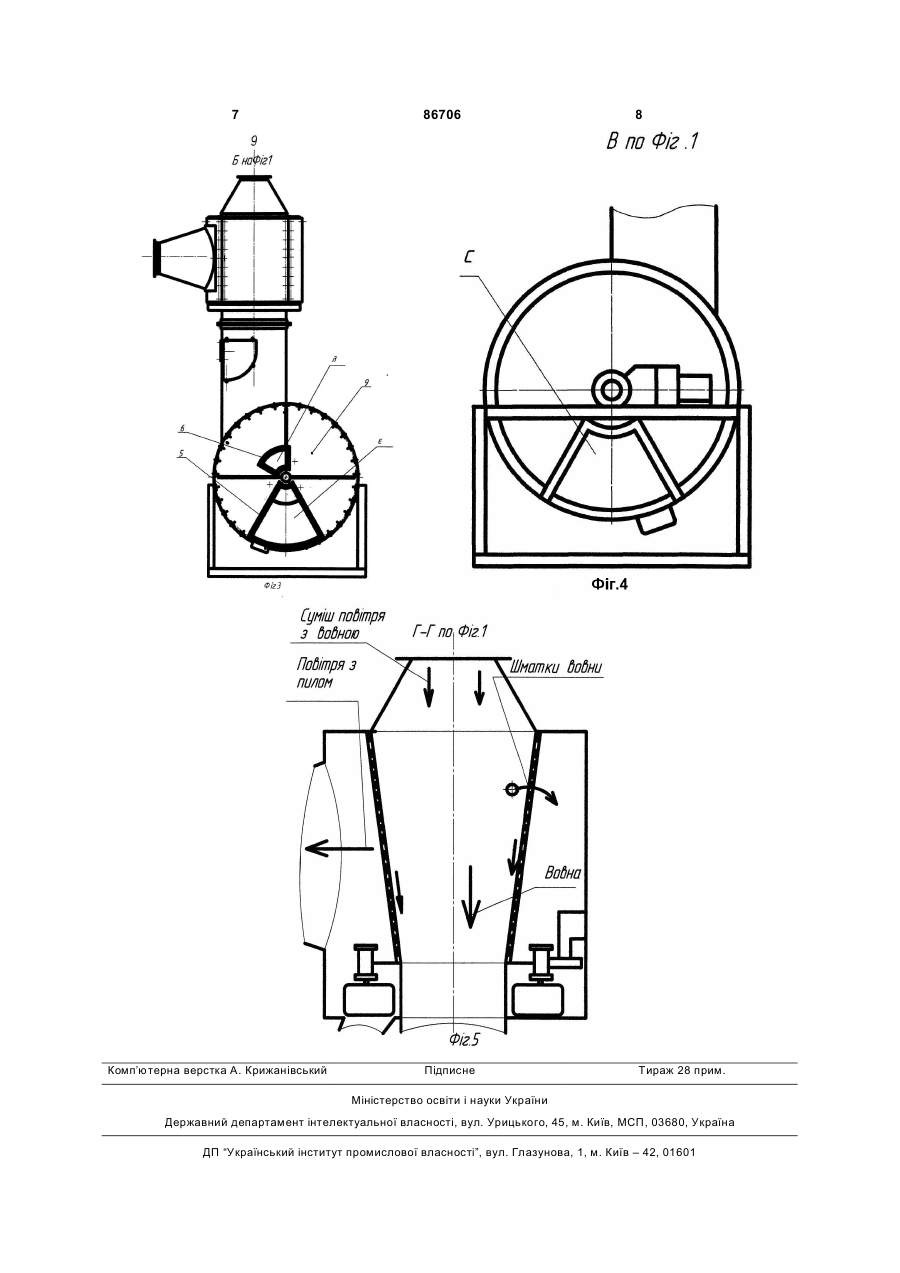

1. Шлюзовий затвор пневмотранспортної установки переважно для подачі волокнистих матеріалів, що має корпус, змонтований в верхній частині корпусу завантажувальний патрубок з установленою в ньому підпружиненою заслінкою і C2 1 3 86706 4 тажувального патрубка, в нижній частині розширканали б, в і г перевантаження вовни, з’єднані з ника знаходиться транспортер для видалення відрозвантажувальним патрубком 7( Фіг.1), приєднаходів вовни в відвідний патрубок, а в нижній часному до отвору с, вирізаному в другму торці кортині корпусу знаходиться канал для очищення пуса 1 (Фіг.4). лопатей барабана від вовни, з'єднаний з повітроБарабан 3 забезпечений приводом 10 (Фіг.1). підвідним і розвантажувальним патрубками. Розширник (Фіг.2) має каркас 11, в верхній чаТехнічним результатом від запропонованих стині якого приєднаний патрубок 12 ,по якому поудосконалень є більш якісне очищення вовни бід ступає суміш вовни з повітрям і бічний патрубок пилу і дрібних шматків вовни і зменшення утрат 13, через який відбувається відсмоктування надвовни від тертя останньої по корпусу. ходженого в розширник повітря з пилом, решіт 14, Суттєвими ознаками запропонованого винахоохоплюючих по периметру вікно завантажуючого ду спільними з прототипом є такі: патрубка 4 корпусу 1, транспортер 15 з приводом - корпус з завантажувальним патрубком і уста16, розташований в каналі ж і відвідний патрубок новленою в ньому підпружиненою заслінкою; 17. - приєднані до торців стінки корпусу повітропіДля волокнистих матеріалів, схильних до придвідний і розвантажувальний патрубки; липання на стінки решет, останні можуть бути ви- установлений в корпусі зі змогою вісного конані похилими (Фіг.5), при чому більший конус оберту порожнистий секційний барабан з перфорешет направлений до верху. рированою поверхнею і лопатями. Робота шлюзового затвору відбувається наНовими суттєвими ознаками є: ступним способом. - приєднаний до завантажувального патрубка При надходженні повітряної суміші з вовною в корпусу розширник з підвідним і відвідним патрубпатрубок 12 розширника 2 повітря відсмоктується ками, в середині якого знаходяться решета, що вентилятором через патрубок 13, а вовна поступає утворюють замкнутий контур над вікном завантав вікно завантажувального патрубка. При цьому жувального патрубка корпусу; шматки вовни через отвори в решетах випадають - транспортер, що знаходиться в нижній часв канал ж, звідки транспортером 16 вивантажутині розширника, для видалення відходів вовни в ються в патрубок 17, а потім поступають або в відвідний патрубок; ємність, або по приєднаному до нього повітропро- канал в нижній частині корпусу для очищення воду до камери для відходів. лопатей від вовни, з’єднаний з повітропівідним і При вісному обертанні барабана 3 одна із його розвантажувальним патрубками корпусу. лопатей захоплює заслінку 8 і, обертаючи її по Суть виноходу ілюструється кресленнями: ходу свого оберту, поступово збільшує зазор між На Фіг.1 - Зображено загальний вигляд шлюпатрубком 4 і заслінкою 8, через який вовна випазового затвору; дає в простір, утворений сумісними лопатями баНа Фіг.2 - Розріз А-А на Фіг.1; рабана при цьому випаду сприяє підсмоктування На Фіг.3 - Вид Б на Фіг.1; повітря через канал а. При дальшому обертанні На Фіг.4 - Вид В на Фіг.1; лопать звільняє заслінку, яка під впливом пружини На Фіг.5-Розріз Г-Г на Фіг.1 (варіант). повертається в вихідне положення. В момент звіЗапропонований шлюзовий затвор (Фіг.1) льнення заслінки лопаттю відбувається очищення включає корпус 1 і розширник 2. останньої від вовни Таким чином, похила під пруЦиліндричний корпус 1 має всередині змонтожинена заслінка з одного боку виключає попаданваний порожнистий секційний барабан 3 з перфоня на лопать великих порцій вовни, а з іншого рированою поверхнею і лопатями, завантажуваочищає ту ж лопать від невеликих шматків вовни. льний 4 (Фіг.2), повітропідвідний 5, відсмоктний 6 Вовна, що випала в простір між лопатями і по(Фіг.3) і розвантажувальний 7 (Фіг1) патрубки. верхнею барабана 3 при обертанні останнього, Завантажувальний патрубок 4 в верхній часвипадає в канал в, де підхоплюється повітрям і тині може бути прямокутної, циліндричної або інвиноситься до місця призначення, при цьому чешої форми і такої ж форми може бути в нижній рез канал б поступає повітря під тиском, що спричастині розширник 2. яє очищенню поверхні барабана. При проходженні В патрубку 4 (Фіг2) шарнірно установлена підлопаттю канала г відбувається очищення її кінця пружинена заслінка 8, вільний кінець якої почеревід залишків вовни. жно контактує з кожною із лопатей барабана 3. В В розширниках з нахиленими решетами (Фіг.5) торцевій стінці 9 корпусу (Фіг.3) виконані два отводля волокон, схильних прилипанню до стінок, ри д і є, площа першого дорівнює площі поперечочищення останніх відбувається за рахунок сили ного перерізу однієї внутрішньої секції барабана, а інерції падаючих верху волокон. площа другого - площі поперечного перерізу корВикористання запропонованого шлюзового запусу, яка дорівнює площі між двома сумісними твору на вовнопереробних підприємствах значно лопатями барабана 3. зменшує утрати вовни, її запилення, що приводить Перший отвір приєднаний до всмоктувального до зменшення зношування обладнання, і покраповітропроводу і утворює вакуумний канал а щує умови праці працюючих. (Фіг.2), розміщений вдовж осі барабана і з'єднаний Прийняті до уваги джерела інформації з завантажувальним патрубком 4, другий отвір 1. А.с. Росії №1768681 А1 по Мкл Д01G 29/00. приєднаний до нагнітального патрубку 5 і утворює 2. А.с. СРСР № 935410 по Мкл 3. В65 G 53/46. 5 86706 6 7 Комп’ютерна верстка А. Крижанівський 86706 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
