Канатно-скреперне обладнання для розробки лікувальних грязей

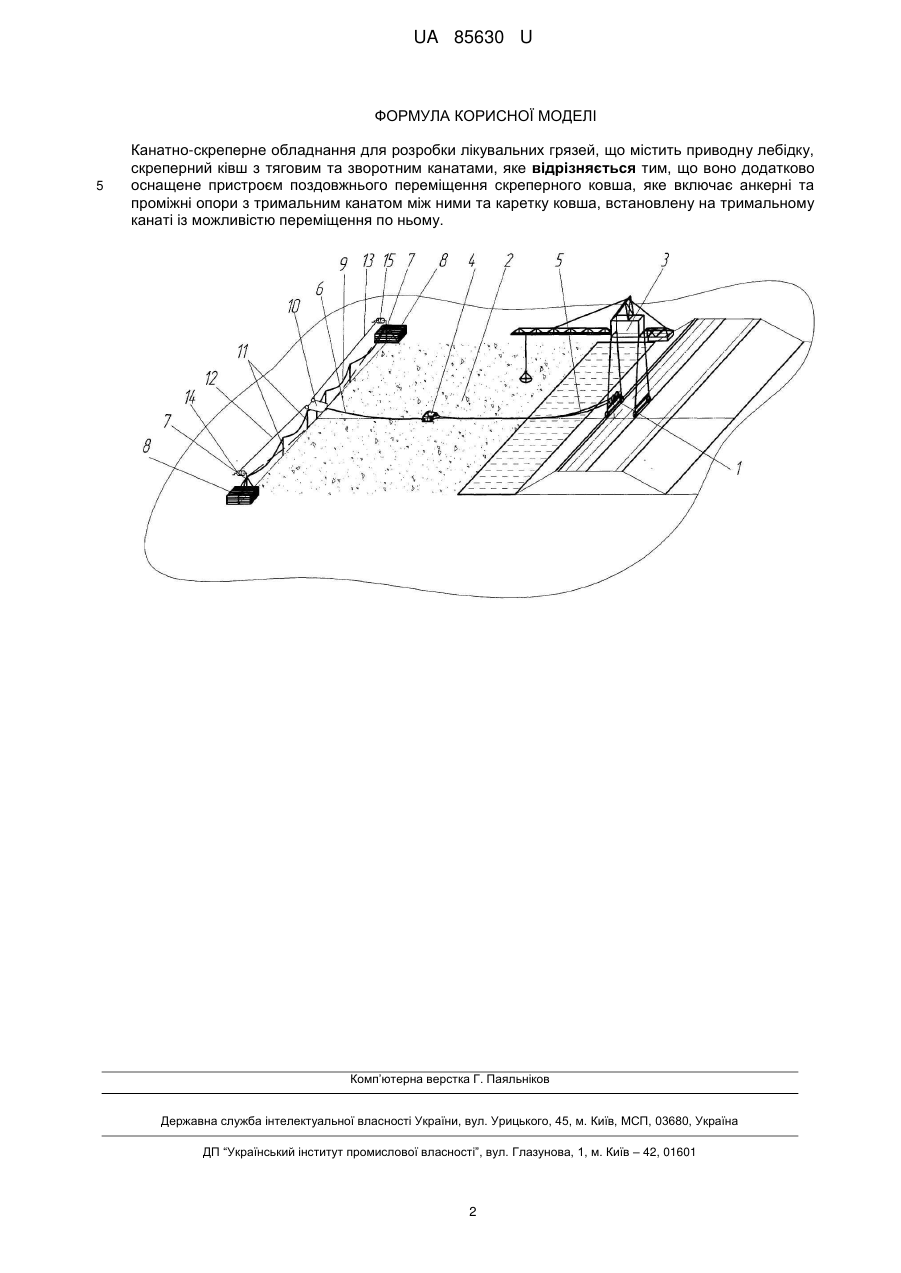

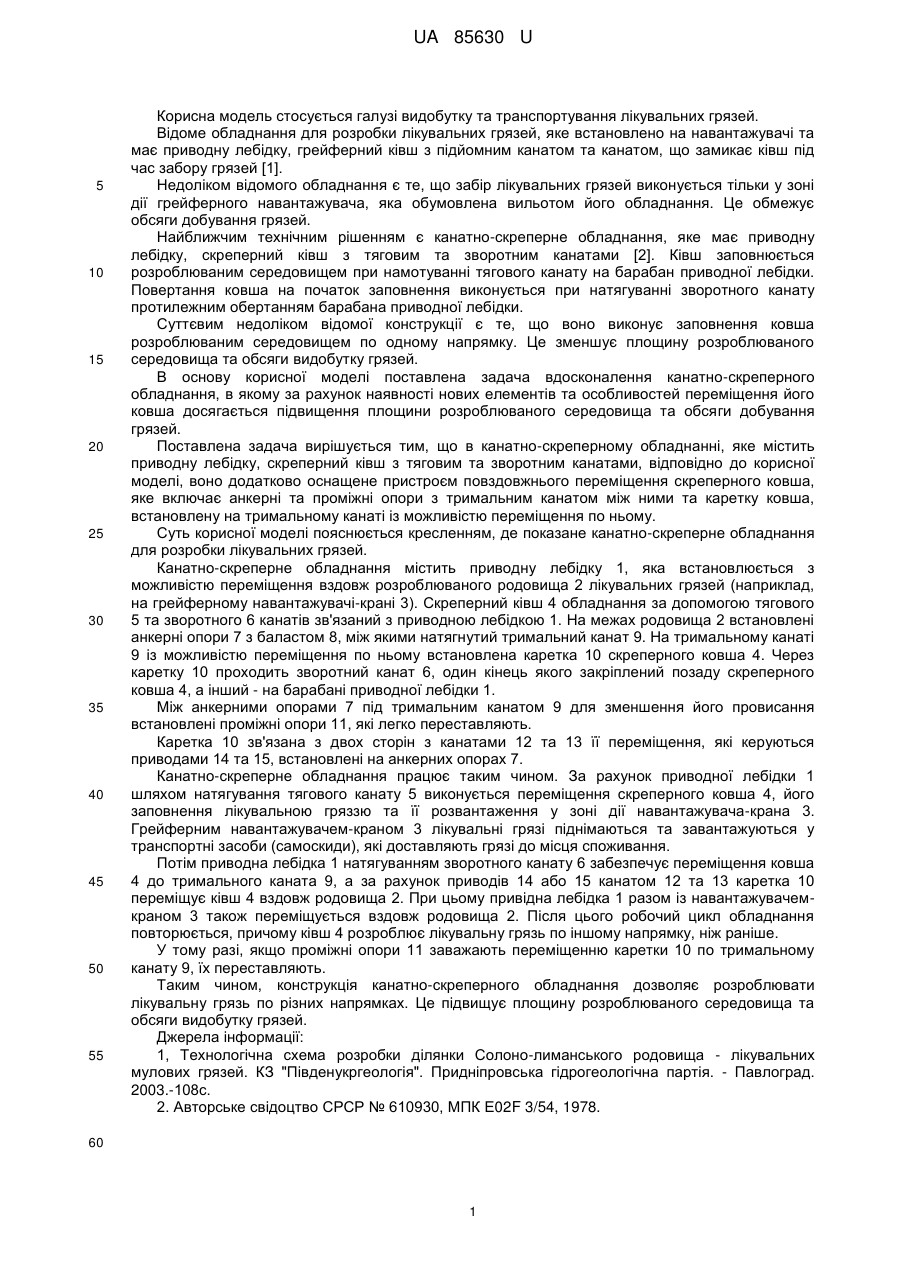

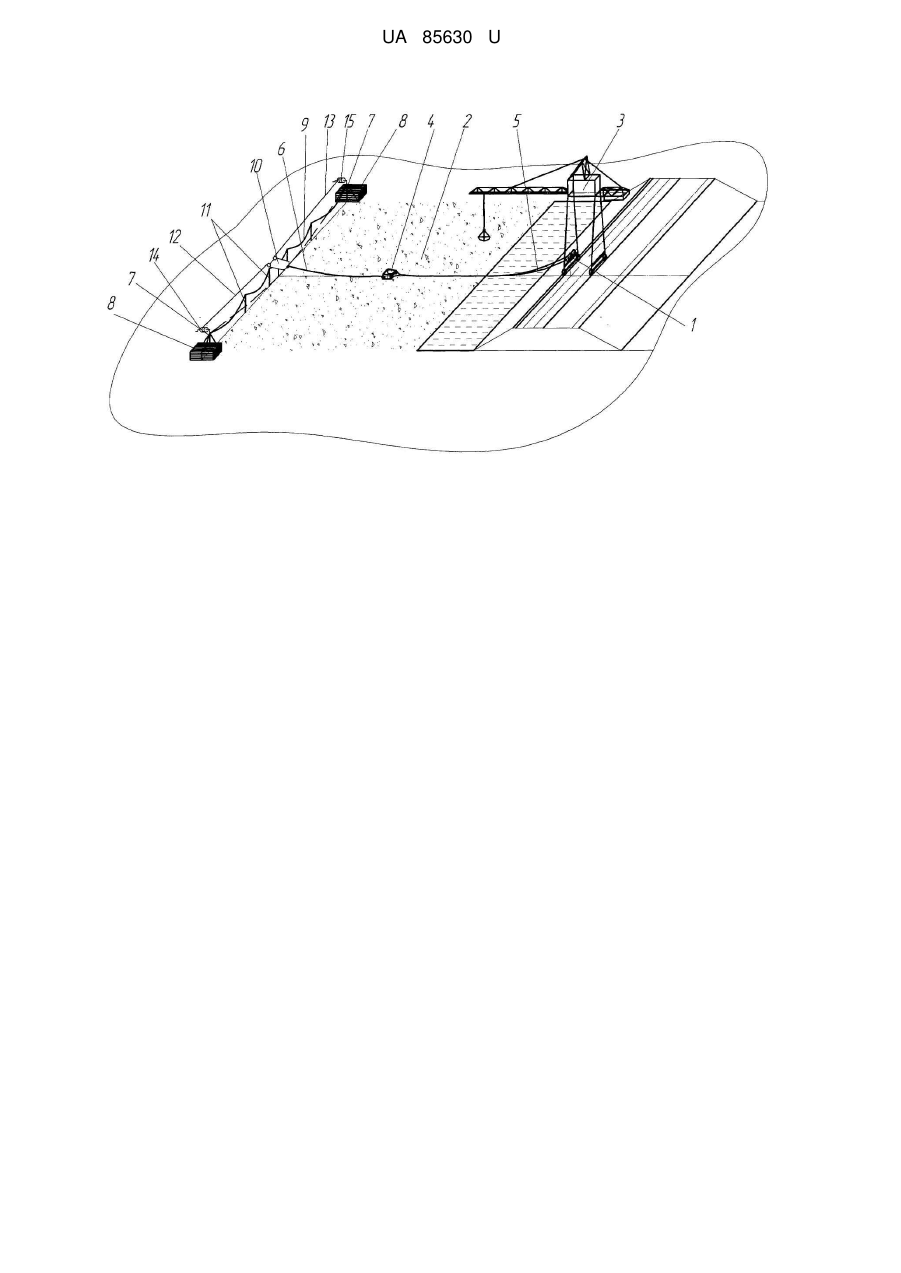

Реферат: Канатно-скреперне обладнання для розробки лікувальних грязей містить приводну лебідку, скреперний ківш з тяговим та зворотним канатами, причому воно додатково оснащене пристроєм поздовжнього переміщення скреперного ковша, яке включає анкерні та проміжні опори з тримальним канатом між ними та каретку ковша, встановлену на тримальному канаті із можливістю переміщення по ньому. UA 85630 U (12) UA 85630 U UA 85630 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується галузі видобутку та транспортування лікувальних грязей. Відоме обладнання для розробки лікувальних грязей, яке встановлено на навантажувачі та має приводну лебідку, грейферний ківш з підйомним канатом та канатом, що замикає ківш під час забору грязей [1]. Недоліком відомого обладнання є те, що забір лікувальних грязей виконується тільки у зоні дії грейферного навантажувача, яка обумовлена вильотом його обладнання. Це обмежує обсяги добування грязей. Найближчим технічним рішенням є канатно-скреперне обладнання, яке має приводну лебідку, скреперний ківш з тяговим та зворотним канатами [2]. Ківш заповнюється розроблюваним середовищем при намотуванні тягового канату на барабан приводної лебідки. Повертання ковша на початок заповнення виконується при натягуванні зворотного канату протилежним обертанням барабана приводної лебідки. Суттєвим недоліком відомої конструкції є те, що воно виконує заповнення ковша розроблюваним середовищем по одному напрямку. Це зменшує площину розроблюваного середовища та обсяги видобутку грязей. В основу корисної моделі поставлена задача вдосконалення канатно-скреперного обладнання, в якому за рахунок наявності нових елементів та особливостей переміщення його ковша досягається підвищення площини розроблюваного середовища та обсяги добування грязей. Поставлена задача вирішується тим, що в канатно-скреперному обладнанні, яке містить приводну лебідку, скреперний ківш з тяговим та зворотним канатами, відповідно до корисної моделі, воно додатково оснащене пристроєм повздовжнього переміщення скреперного ковша, яке включає анкерні та проміжні опори з тримальним канатом між ними та каретку ковша, встановлену на тримальному канаті із можливістю переміщення по ньому. Суть корисної моделі пояснюється кресленням, де показане канатно-скреперне обладнання для розробки лікувальних грязей. Канатно-скреперне обладнання містить приводну лебідку 1, яка встановлюється з можливістю переміщення вздовж розроблюваного родовища 2 лікувальних грязей (наприклад, на грейферному навантажувачі-крані 3). Скреперний ківш 4 обладнання за допомогою тягового 5 та зворотного 6 канатів зв'язаний з приводною лебідкою 1. На межах родовища 2 встановлені анкерні опори 7 з баластом 8, між якими натягнутий тримальний канат 9. На тримальному канаті 9 із можливістю переміщення по ньому встановлена каретка 10 скреперного ковша 4. Через каретку 10 проходить зворотний канат 6, один кінець якого закріплений позаду скреперного ковша 4, а інший - на барабані приводної лебідки 1. Між анкерними опорами 7 під тримальним канатом 9 для зменшення його провисання встановлені проміжні опори 11, які легко переставляють. Каретка 10 зв'язана з двох сторін з канатами 12 та 13 її переміщення, які керуються приводами 14 та 15, встановлені на анкерних опорах 7. Канатно-скреперне обладнання працює таким чином. За рахунок приводної лебідки 1 шляхом натягування тягового канату 5 виконується переміщення скреперного ковша 4, його заповнення лікувальною гряззю та її розвантаження у зоні дії навантажувача-крана 3. Грейферним навантажувачем-краном 3 лікувальні грязі піднімаються та завантажуються у транспортні засоби (самоскиди), які доставляють грязі до місця споживання. Потім приводна лебідка 1 натягуванням зворотного канату 6 забезпечує переміщення ковша 4 до тримального каната 9, а за рахунок приводів 14 або 15 канатом 12 та 13 каретка 10 переміщує ківш 4 вздовж родовища 2. При цьому привідна лебідка 1 разом із навантажувачемкраном 3 також переміщується вздовж родовища 2. Після цього робочий цикл обладнання повторюється, причому ківш 4 розроблює лікувальну грязь по іншому напрямку, ніж раніше. У тому разі, якщо проміжні опори 11 заважають переміщенню каретки 10 по тримальному канату 9, їх переставляють. Таким чином, конструкція канатно-скреперного обладнання дозволяє розроблювати лікувальну грязь по різних напрямках. Це підвищує площину розроблюваного середовища та обсяги видобутку грязей. Джерела інформації: 1, Технологічна схема розробки ділянки Солоно-лиманського родовища - лікувальних мулових грязей. КЗ "Південукргеологія". Придніпровська гідрогеологічна партія. - Павлоград. 2003.-108с. 2. Авторське свідоцтво СРСР № 610930, МПК Ε02F 3/54, 1978. 60 1 UA 85630 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Канатно-скреперне обладнання для розробки лікувальних грязей, що містить приводну лебідку, скреперний ківш з тяговим та зворотним канатами, яке відрізняється тим, що воно додатково оснащене пристроєм поздовжнього переміщення скреперного ковша, яке включає анкерні та проміжні опори з тримальним канатом між ними та каретку ковша, встановлену на тримальному канаті із можливістю переміщення по ньому. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
