Універсальний радіометр-дозиметр

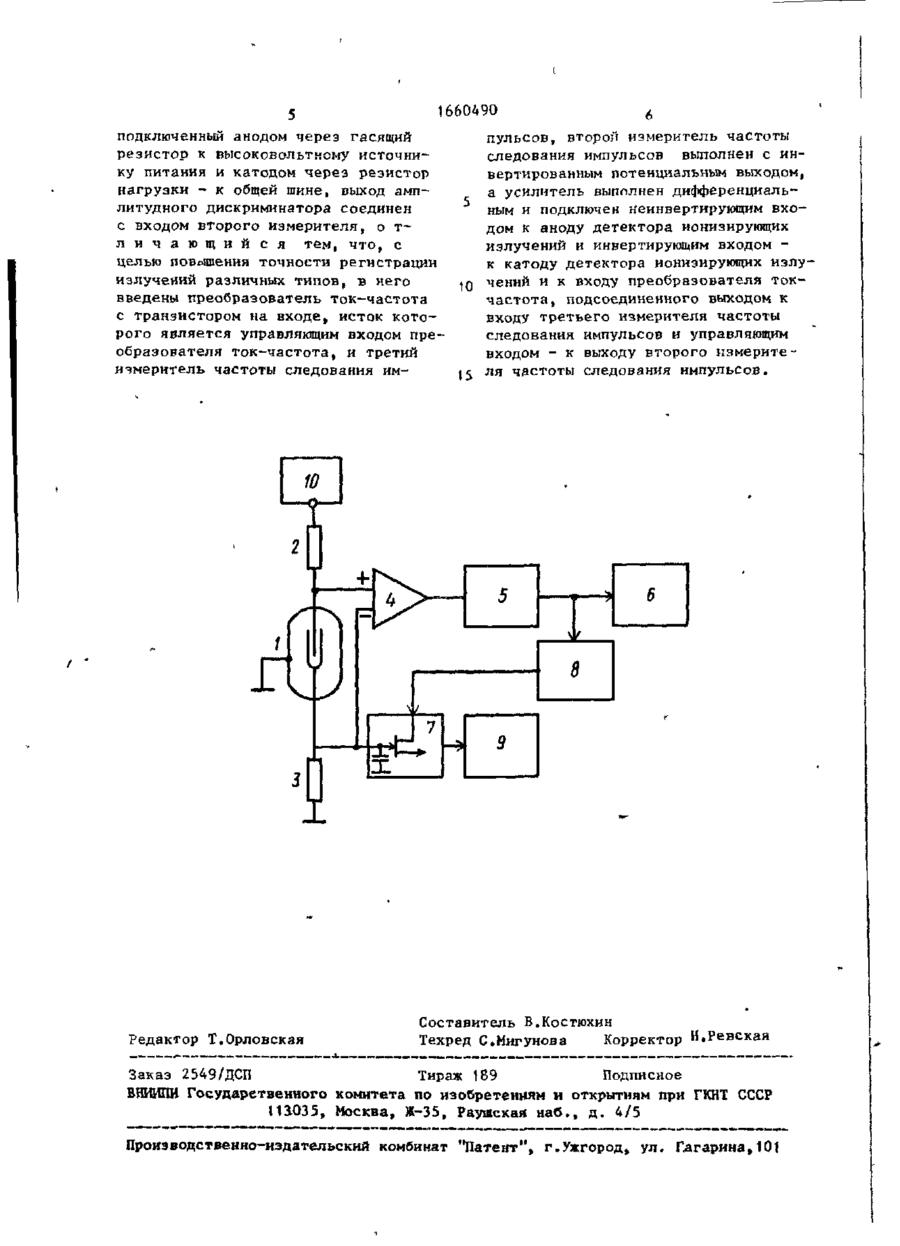

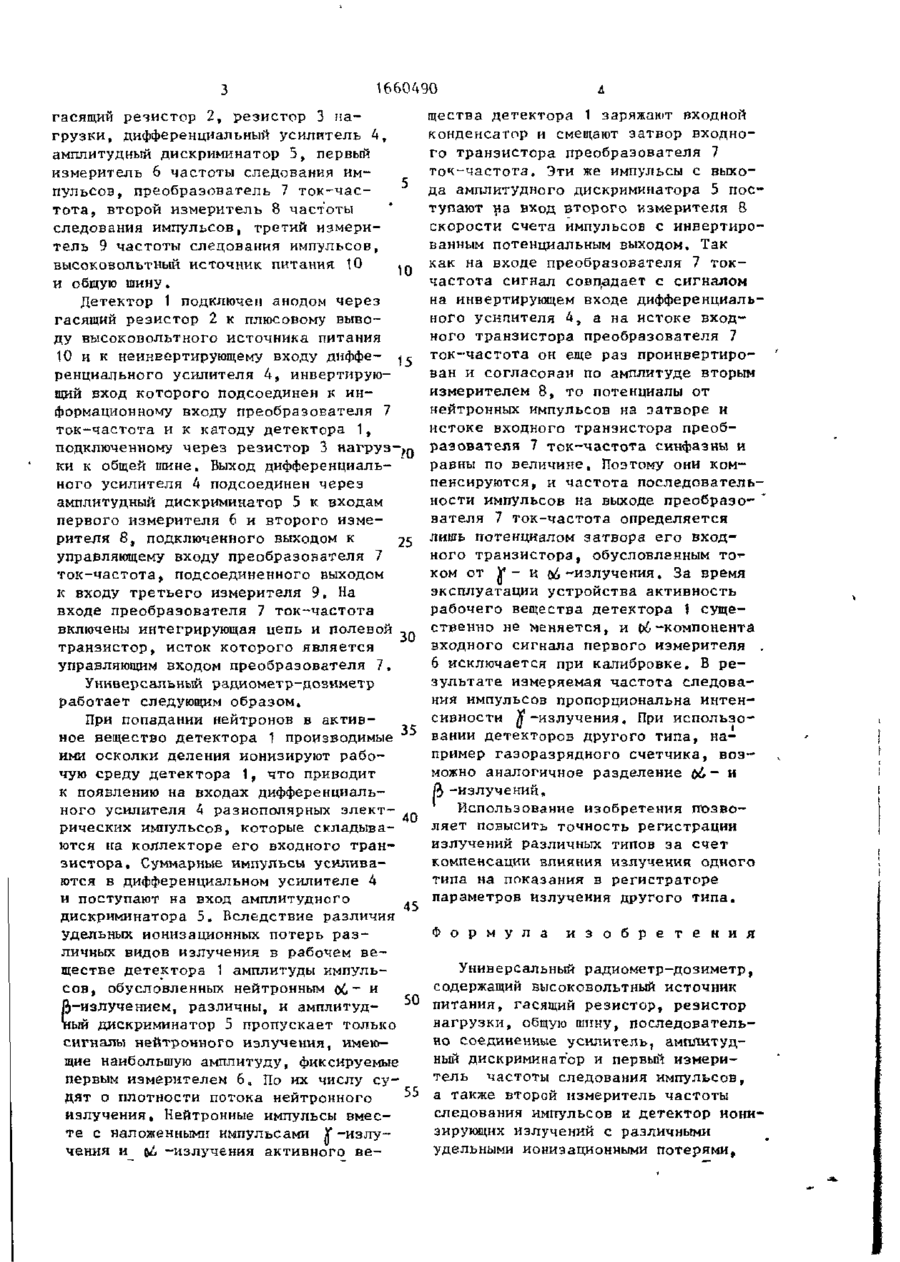

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ §1 СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК №. G 01 Т 1/02, О 0?2 1/16 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ J (21) 4687919/25 (22) 10.05.89 (71) Специальное конструкторскотехнологическое бюро с экспериментальным производством Института ядерных исследований АН УССР (72) С.М.Иевлев, А.А.Ключников, В,И.Михайлов и В.Н,Щербин (53) 539.1.074(088.8) (56) Аппаратура для регистрации и исследования ионизирующих излучений, /Под ред. В.В.Матвеева и Б.И.Хаэамова. М.: Атомиздат, 1965, с. 9, рис. 1. Авторское свидетельство СССР Н 1166026, кл. G 01 Т 1/18, 1985, * (54) УНИВЕРСАЛЬНЫЙ РАДИОМЕТР-ДОЗИМЕТР (57) Изобретение относится к области ядерно-физического приборостроения и может быть использовано для дистанционной регистрации и исследования смешанных полей ионизирующих излучений у например нейтронного и гамма-излучения. Цель изобретения - повышение точности регистрации излучений различных типов, В устройство, содержащее детектор 1 ионизирующих излучений, гасящий резистор 2, резистор 3 нагрузки, дифференциальный усили Изобретение относится к ядернофиэическому приборостроению и может быть использовано для дистанционной регистрации и исследования смешанных полей ионизирующих излучений, например нейтронного и гамма-излучения. г _ 24-91 ! г тель 4, амплитудный дискриминатор 5, первый 6 и второй 8 измерители частоты следования импульсов, введены преобразователь 7 ток-частота с полевым транзистором на входе, исток которого является его управляющим входом, и третий измеритель 9 частоты следования импульйов. Часть энергии импульсов от излучения с наиболь шими ионизационными потерями направляется через второй измеритель 8 частоты следования импульсов на исток входного транзистора преобразова теля 7 ток-частота, к выходу которого подключен третий измеритель 8 частоты следования импульсов. В результате синфазные потенциалы от импульсной компоненты излучения с большими удельными ионизационными потерями на затворе и истоке входного транзистора преобразователя 7 ток-частота взаимно компенсируются и ограничивают ток его стока до величины, определяемой сигналом от излучения с меньшими удельными ионизационными потерями. Тем самым в каж дом из каналов устройства регистрируется излучение лишь одного типа,, что и способствует повышению точности регистрации, t ил. Целью изобретения является повышение точности регистрации излучений различных типов. На чертеже представлена функциональная схема универсального радиометра-дозиметра, который содержит детектор^ 1_ионизирующих излучений,^ \ v 1660490 гасящий резистор 2, резистор 3 нагрузки, дифференциальный усилитель 4, амплитудный дискриминатор 5, первый измеритель 6 частоты следования импульсов , преобразователь 7 ток-частота, второй измеритель 8 частоты следования импульсов, третий измеритель 9 частоты следования импульсов, высоковольтный источник питания Ю ,~ и общую шину. Детектор 1 подключен анодом через гасящий резистор 2 к плюсовому выводу высоковольтного источника питания 10 и к неинЕертирующему входу диффе- ^ ренциального усилителя 4, инвертирующий вход которого подсоединен к информационному входу преобразователя 7 ток-частота и к катоду детектора 1, подключенному через резистор 3 нагруз-wj ки к общей шине. Выход дифференциального усилителя 4 подсоединен через амплитудный дискриминатор 5 к входам первого измерителя 6 и второго измерителя 8, подключенного выходом к управляющему входу преобразователя 7 25 ток-частота, подсоединенного выходом к входу третьего измерителя 9, На входе преобразователя 7 ток-частота включены интегрирующая цепь и полевой транзистор, исток которого является 30 управляющим входом преобразователя 7, Универсальный радиометр-дозиметр работает следующим образом. При попадании нейтронов в активное вещество детектора 1 производимые 35 ими осколки деления ионизируют рабочую среду детектора 1, что приводит к появлению на входах дифференциального усилителя 4 разнополярных электрических импульсов, которые складыва- 40 ются на коллекторе его входного транзистора. Суммарные импульсы усиливаются в дифференциальном усилителе 4 и поступают на вход амплитудного дискриминатора 5. Вследствие различия 45 удельных ионизационных потерь различных видов излучения в рабочем веществе детектора 1 амплитуды импульсов, обусловленных нейтронным Об - и 50 ft-излучением, различны, и амплитудтный дискриминатор 5 пропускает только сигналы нейтронного излучения, имеющие наибольшую амплитуду, фиксируемые первым измерителем 6, По их числу судят о плотности потока нейтронного излучения. Нейтронные импульсы вместе с наложенными импульсами X-излучения и -излучения активного ве щества детектора 1 заряжают входной конденсатор и смещают затвор входного транзистора преобразователя 7 ток-частота. Эти же импульсы с выхода амплитудного дискриминатора 5 поступают на вход второго измерителя 8 скорости счета импульсов с инвертированным потенциальным выходом. Так как на входе преобразователя 7 токчастота сигнал совпадает с сигналом на инвертирующем входе дифференциального усилителя 4, а на истоке входного транзистора преобразователя 7 ток-частота он еще раз проинвертирован и согласован по амплитуде вторым измерителем 8, то потенциалы от нейтронных импульсов на затворе и истоке входного транзистора преобразователя 7 ток-частота синфазны и равны по величине. Поэтому они компенсируются, и частота последовательности импульсов на выходе преобразователя 7 ток-частота определяется лишь потенциалом затвора его входного транзистора, обусловленным то^ ком от У - и о£ -излучения. За время эксплуатации устройства активность рабочего вещества детектора 1 существенно не меняется, и (>6-компонента входного сигнала первого измерителя 6 исключается при калибровке, В результате измеряемая частота следования импульсов пропорциональна интенсивности у-излучения. При использовании детекторов другого типа, например газоразрядного счетчика, возможно аналогичное разделение Ы* ~~ и -излучений» Использование изобретения позволяет повысить точность регистрации излучений различных типов за счет компенсации влияния излучения одного типа на показания в регистраторе параметров излучения другого типа. Ф о р м у л а и з о б р е т е н и я Универсальный радиометр-дозиметр, содержащий высоковольтный источник питания, гасящий резистор, резистор нагрузки, общую шину, последовательно соединенные усилитель, амплитудный дискриминатор и первый измеритель частоты следования импульсов, а также второй измеритель частоты следования импульсов и детектор ионизирующих излучений с различными удельными ионизационными потерями, 1660490 подключенный анодом через гасящий резистор к высоковольтному источнику питания и катодом через резистор нагрузки - к общей шине, выход амплитудного дискриминатора соединен с входом второго измерителя, о тл и ч а ю щ и й с я тем, что, с целью повышения точности регистрации излучений различных типов, в него введены преобразователь ток-частота с транзистором на входе, исток которого является управляющим входом преобразователя ток-частота, и третий измеритель частоты следования им Редактор Т,Орловская 15 пульсов, второй измеритель частоты следования импульсов выполнен с инвертированным потенциальным выходом, а усилитель выполнен дифференциальным и подключен неинвертирующим входом к аноду детектора ионизирующих излучений и инвертирующим входом к катоду детектора ионизирующих излучений и к входу преобразователя токчастота, подсоединенного выходом к входу третьего измерителя частоты следования импульсов и управляющим входом - к выходу второго измерителя частоты следования импульсов. Составитель В.Костюхин Техред СМигунова Корректор Н.Ревская Заказ 2549/ДСП Тираж 189 Подписное ВНИИПИ Государетвенного комитета по изобретениям и открытиям при ГКНТ СССР 111035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент"» г.Ужгород, ул. Гагарина,101
