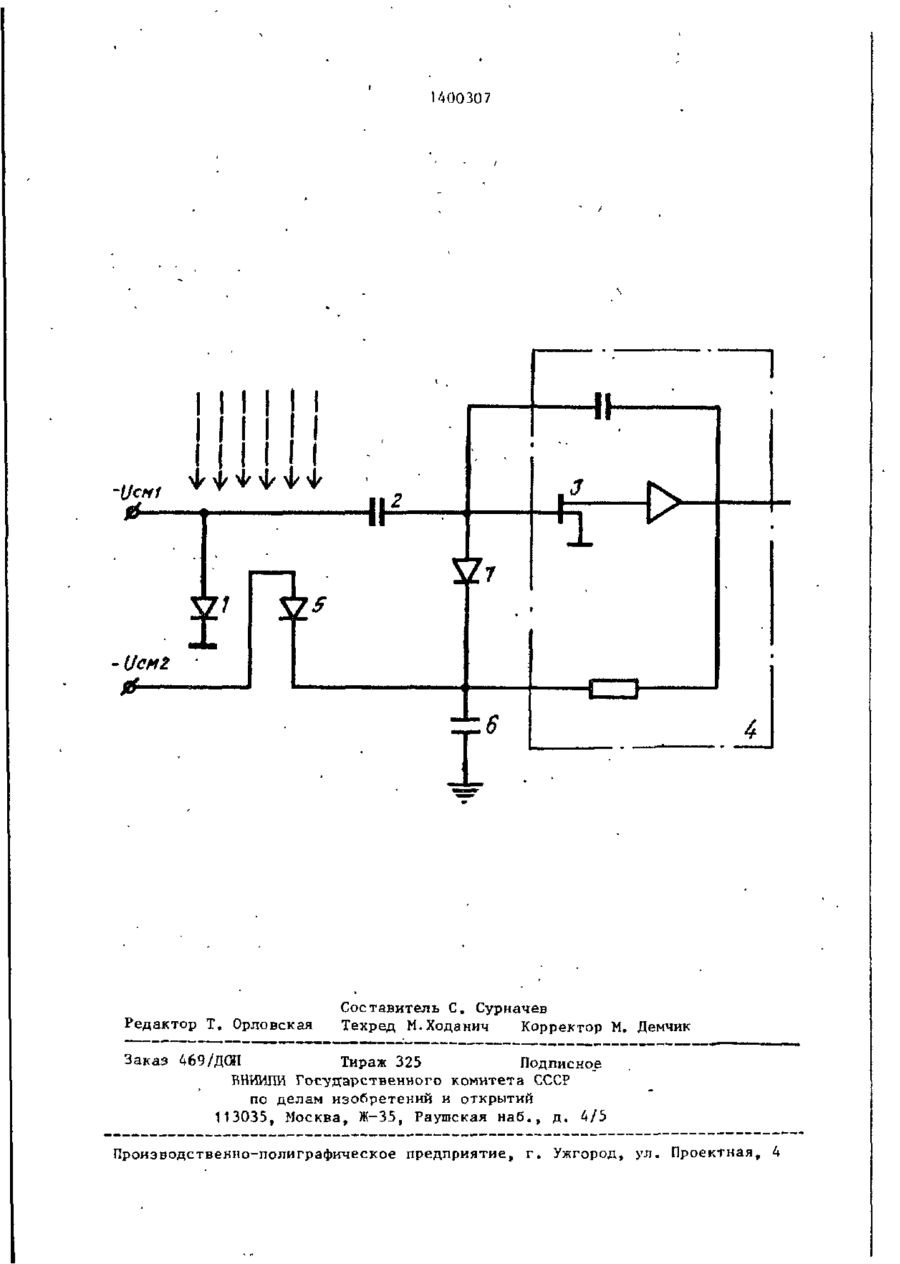

ДЛЯ СЛУЖЬБИОГО ПОЛЬЗОВАНИЯ ЭКЛ) «j U І- 1 СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) ЗУ«» 1400307 (5»4 A1 G О* Т 1/36 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ИЧПкРиТЇ-НИН rIwUDi L І СПгІГі (21) 4096538/31-25 (22) 22.07.86 (71) Специальное конструкторско—технологическое бюро с экспериментальным производством Института ядерных исследований АН УССР (72) А. А. Ключников, В. И. Михайлов и В. Н. Щербин (53) 621.308(088.8) (56) Авторское свидетельство СССР № 414555, кл. G 01 Т 1/36, 1972. Ryan R. D. Nuclear Instruments and Methods,.1971, * 2, p. 241-243. (54) БЛОК ДЕТЕКТИРОВАНИЯ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ (57) Изобретение относится к экспериментальной ядерной физике и может быть использовано в амплитудных анализаторах ионизирующих излучений низких и средних энергий. Целью изобретения является повышение энергетического разрешения блока детектирования. Цель достигается за счет автоматической компенсации заряда, накапливающегося на затворе полевого транзистора, включенного на входе зарядочувствительного усилителя. Компенсация осуществляется с помощью проинтегрированного на емкости сигнала второго детектора. 1 ил. І С/) С О о 00 о 20-88 1 I4OO3O7 Изобретение относится к экспериментальной ядерной физике и может быть использовано в амплитудных анализаторах ионизирующих излучений с низких и средних энергии. Целью изобретения является повышение энергетического разрешения блока детектирования ионизирующих излучений. 10 На чертеже представлена функциональная схема предлагаемого устройства. Блок детектирования ионизирующих излучений содержит полупроводниковый |5 детектор 1, соединенный через разделительный конденсатор 2 с затвором полевого транзистора 3 предусилителя А, второй полупроводниковый детектор 5 и интегрирующий конденсатор 6, 20 связанные с затвором транзистора 3 через диод утечки 7. Блок детектирования работает следующим образом. Напряжение смещения второго детек-25 тора 5 выбирают таким, чтобы при отсутствии регистрируемого излучения алгебраическая сумма токов в узле, образованном соединением конденсатора 2, диода 7 и полевого транзисто30 ра 3, равнялась нулю. При регистрации ионизирующего излучения -через первый детектор 1 протекает импульссо средним значением ный ток еЕп I = зависящим от энергии и з л у Є чения Е и скорости счета п (е - эа ряд электрона, Є - энергия ионизаї*ии). Полярность подключения второго детектора 5 к транзистору 3 обратна по отношению к полярности подключения детектора 1, поэтому при регистрации излучения во втором детекторе появляется дополнительный ток обратного знака по отношению к току первого детектора и в каждый момент времени ток узла равен нулю вследствие близости вольтамперных характеристик обоих детекторов. Таким образом, а в т о компенсация нестабильности режима транзистора 3 происходит непрерывно и в фазе с изменением постоянной компоненты тока первого детектора в широком диапазоне входных нагрузок. Ф о р м у л а и з о б р е т е н и я Блок детектирования ионизирующих излучений, содержащий полупроводниковый детектор, предусшштель с полевым транзистором на входе и диод утечки, подключенный к затвору полевого транзистора, о т л и ч а ю щ и й с я тем, что, с целью улучшения его энергетического разрешения, в него введены второй полупроводниковый детектор и интегрирующий конденсатор, подключенные к затвору полевого транзистора через диод утечки, при этом обратно-смещенные детекторы соединены с затвором выводами обратной полярности, причем вторая обкладка 35 интегрирующего конденсатора подключена к земляной шине. 400307 ГІ Ї Редактор Т. Орловская 1 Составитель С. Сурначев Техред М.Ходанич Корректор М. Демчик Заказ 469/ДШ Тираж 325 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
